汽车盘式制动与轮毂集成装配结构

　　这套盘式制动器与轮毂的集成装配结构，主要面向民用乘用车、轻型商用车辆的底盘行走系统配套，日常行驶过程中承担车轮承载、行车制动两大核心功能，是底盘行走部分直接关联行驶安全的核心部件组。从实际装车场景来看，该结构适配麦弗逊、双叉臂等常见的独立悬架布置形式，轮毂轴承单元直接集成在轮毂安装座内部，制动盘通过周向均布的定位止口与轮毂端面贴合，依靠螺栓组实现刚性连接，车轮转动时制动盘随轮毂同步旋转，卡钳支架固定在转向节的安装凸台上，制动时卡钳内部活塞推动两侧摩擦片夹紧制动盘，通过摩擦作用将车轮的动能转化为热能散出，实现车辆减速或驻车。

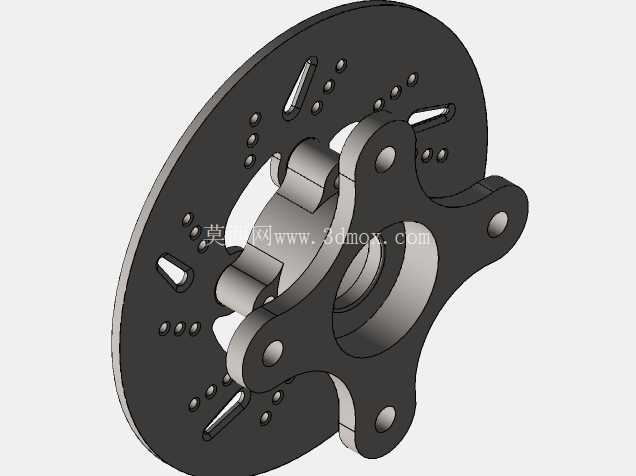

　　设计过程中首先考虑的是制动热衰退性能，制动盘采用通风划线打孔的结构形式，盘面的斜向通风道在车轮旋转时可形成泵风效应，加速空气流经盘体内部带走摩擦产生的热量，盘面的钻孔与开槽一方面可以快速排走摩擦片磨损产生的碎屑，避免碎屑夹在摩擦片与制动盘之间形成磨粒磨损，另一方面可以划破雨天行驶时盘面形成的水膜，避免水滑导致制动效能骤降。轮毂部分采用三耳式安装法兰结构，三个安装凸耳沿周向120度均布，每个凸耳上设置贯通的螺栓安装孔，相比传统四孔、五孔轮毂，该结构在满足承载强度要求的前提下，有效降低了非簧载质量，对于提升悬架响应速度、改善轮胎接地性能有明显帮助，轮毂中心的轴承安装位设置有多层阶梯止口，可适配双列角接触球轴承的压装要求，轴承内圈与半轴配合，外圈与轮毂本体过盈配合，可同时承受径向载荷与转弯时产生的轴向载荷。

　　安装边界方面，制动盘的外径尺寸适配15-17英寸轮辋的安装空间，卡钳本体的外轮廓距离轮辋内壁预留有足够的平衡块安装间隙，避免装车后转向过程中卡钳与轮辋发生运动干涉；轮毂安装端面的平面度公差控制在0.02mm以内，保证制动盘安装后端面跳动量不超过0.05mm，避免制动时出现踏板抖动、方向盘震颤的问题。结构细节上，制动盘的摩擦面厚度预留有足够的磨损余量，达到磨损极限后可单独更换制动盘，无需连带更换轮毂总成，降低后期维护成本；卡钳的进油口位置设置在本体上方，可避免制动管路在车轮上下跳动、转向过程中与周边悬架部件发生拉扯干涉，放油螺钉设置在卡钳缸体的最低位置，方便维保过程中排出制动管路内的空气。

　　整个装配结构的配合公差经过反复校核，轮毂与轴承的配合采用基孔制过盈配合，制动盘与轮毂的定位止口采用间隙配合便于拆装，连接螺栓采用10.9级高强度螺栓，拧紧力矩按照整车轴荷要求匹配，保证大制动力矩下连接结构不出现滑移、松动。从建模逻辑来看，整个装配体按照实际装车顺序搭建约束关系，先完成轮毂与轴承的子装配，再依次安装制动盘、卡钳支架、制动卡钳、摩擦片等部件，所有运动部件保留实际的工作行程间隙，可直观模拟制动时卡钳活塞的运动过程、摩擦片的磨损补偿逻辑，对于底盘设计人员进行周边部件布置、干涉检查、制动力矩核算都有实际参考价值，也可作为职业院校汽车底盘构造课程的演示模型，帮助学员理解盘式制动的工作原理与装配关系。
