JWS340型三缸柱塞式修井泵结构设计

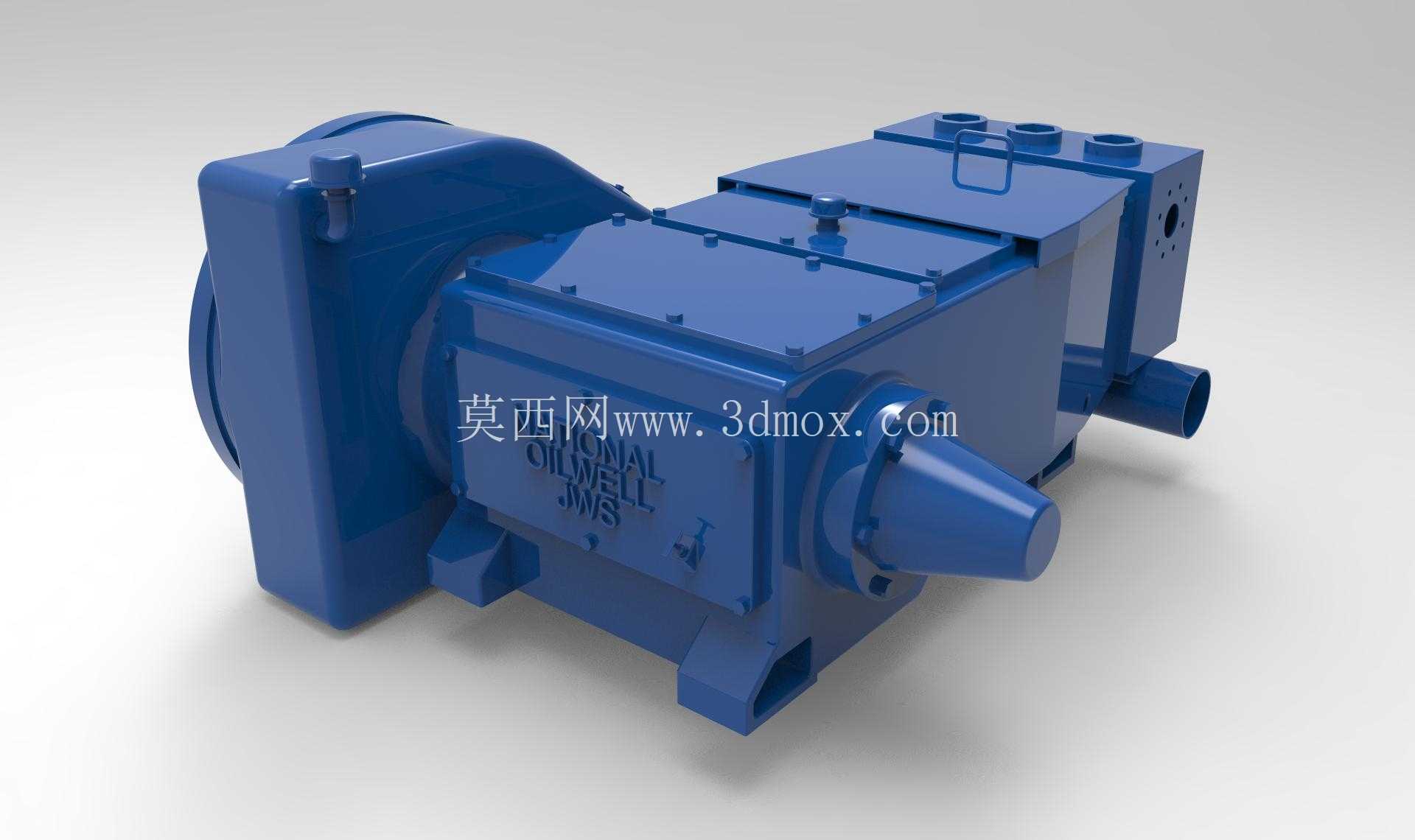

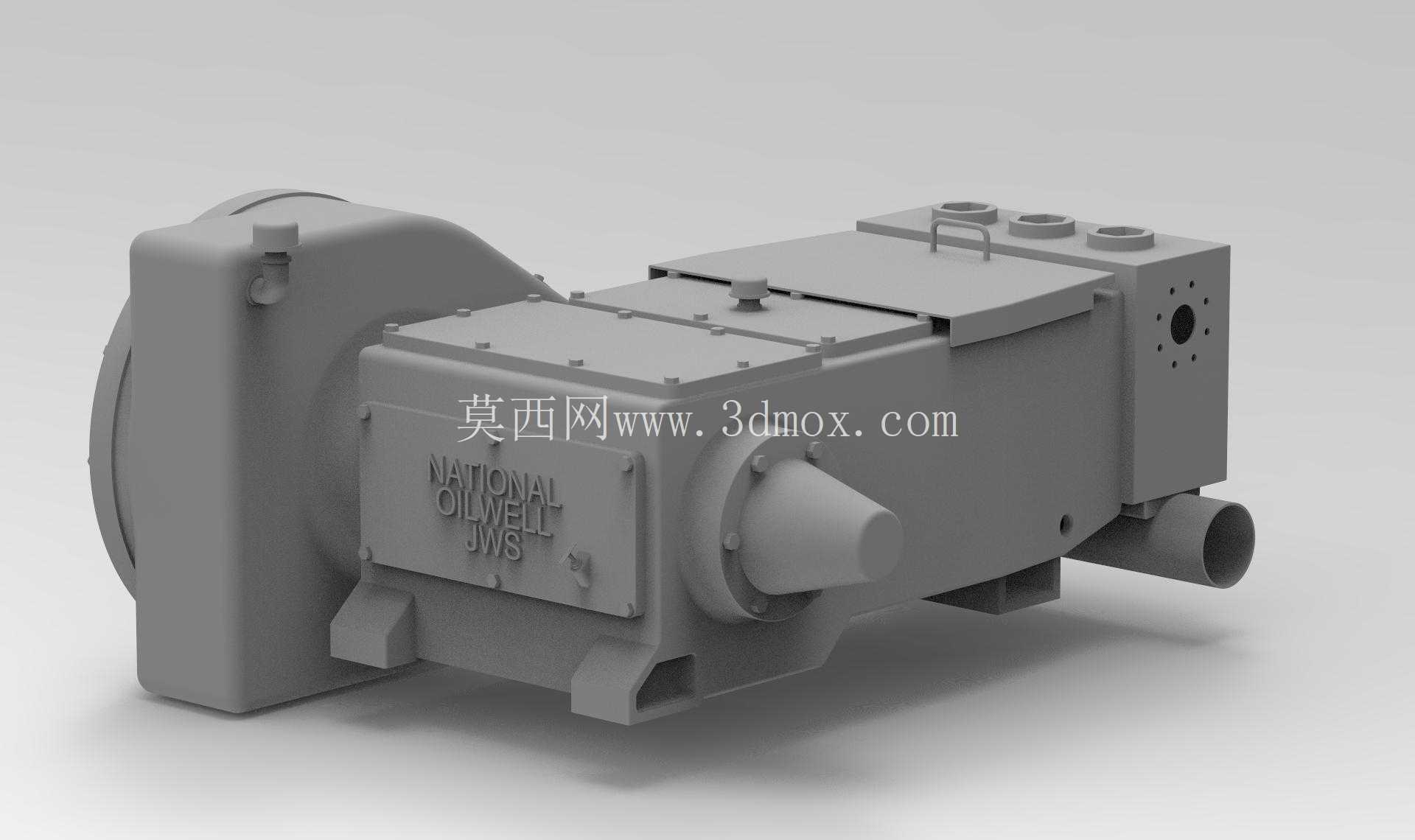

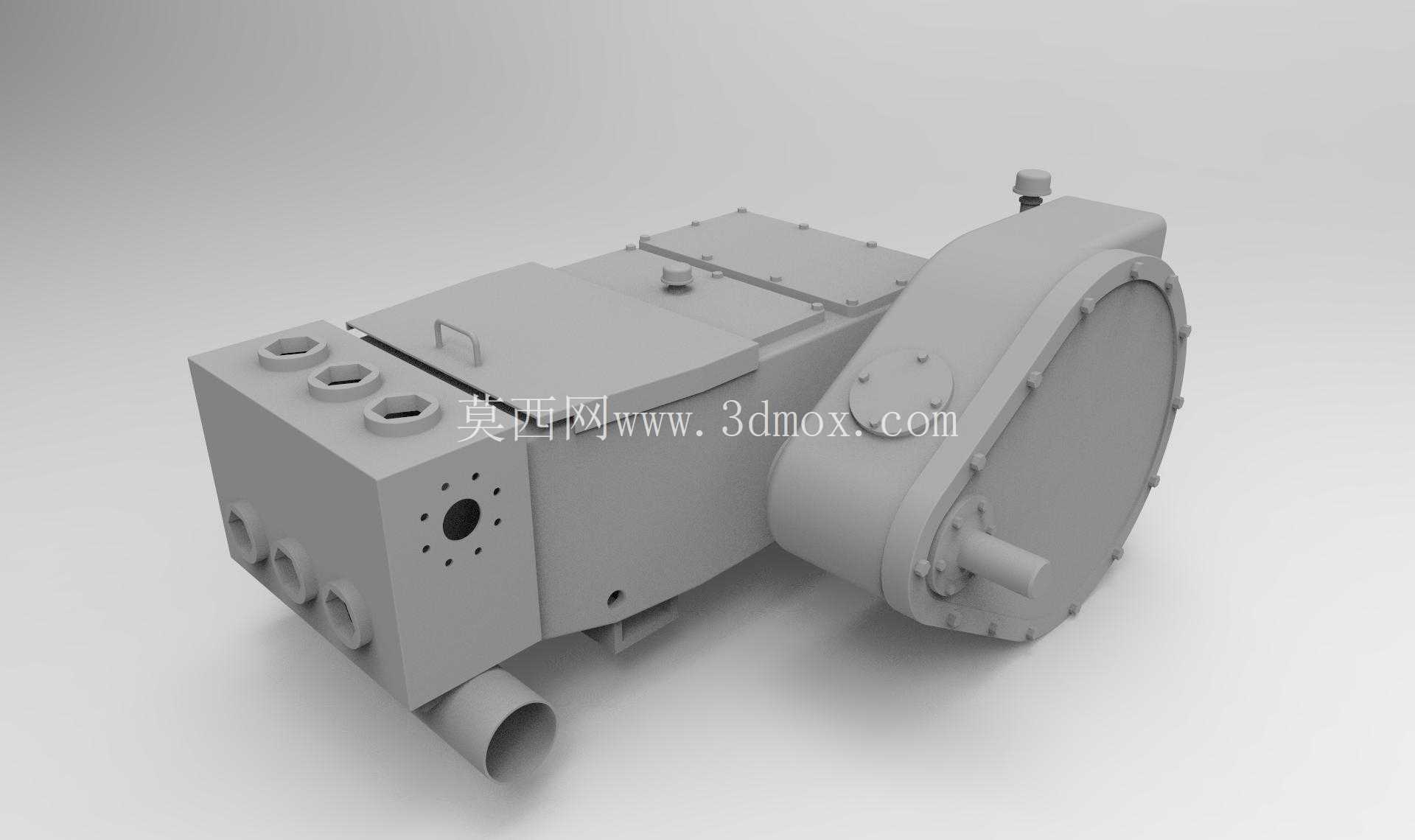

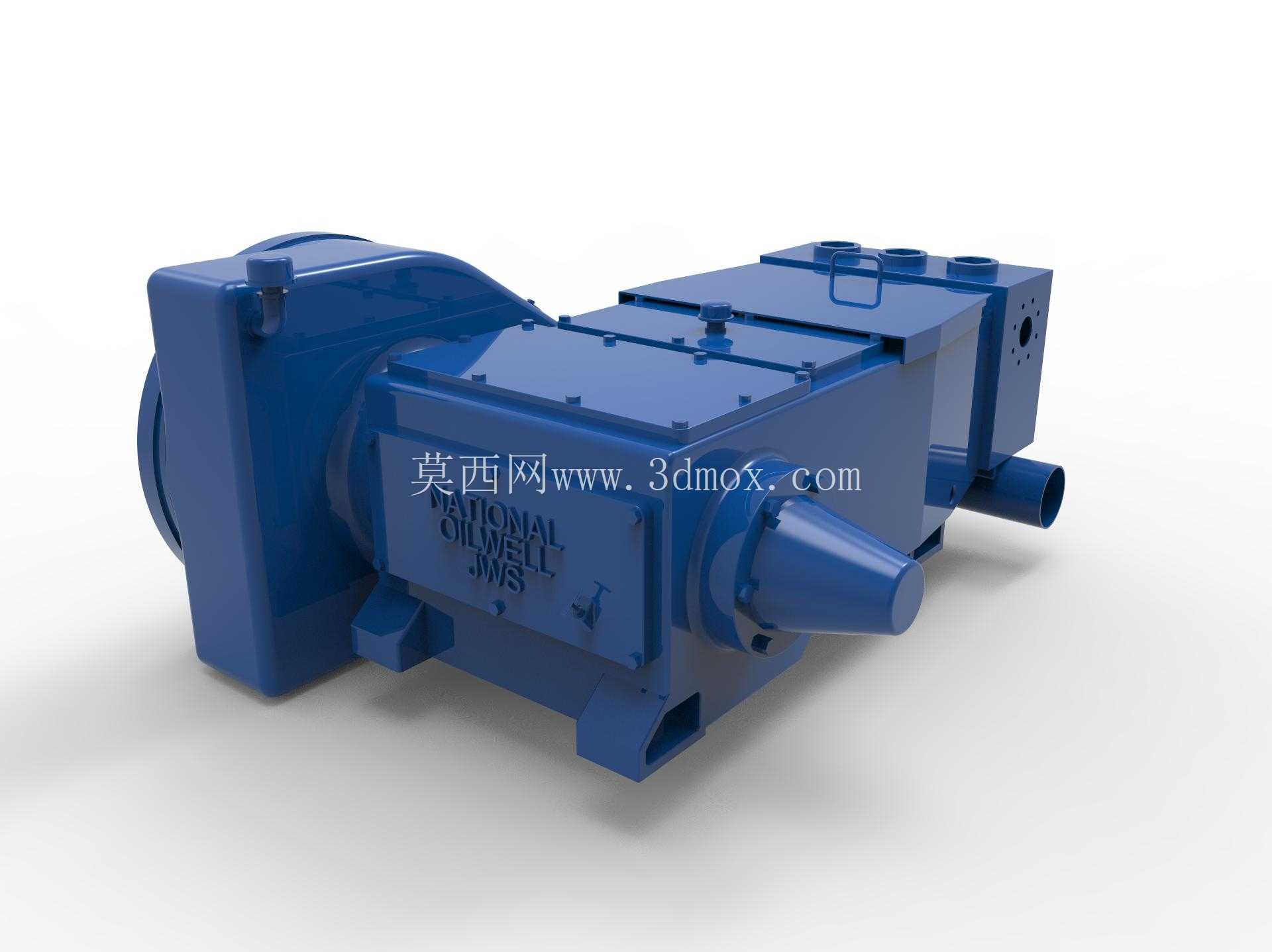

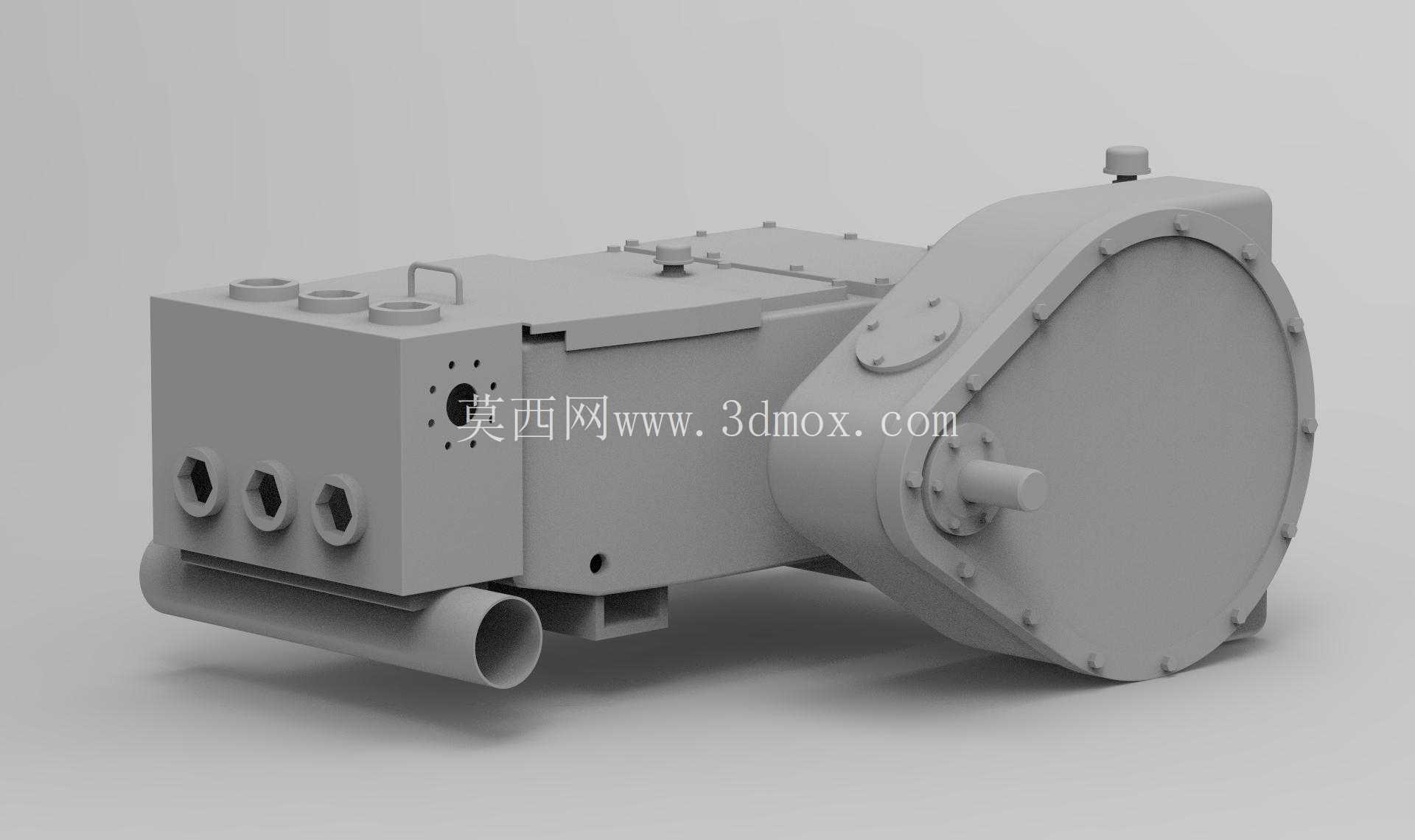

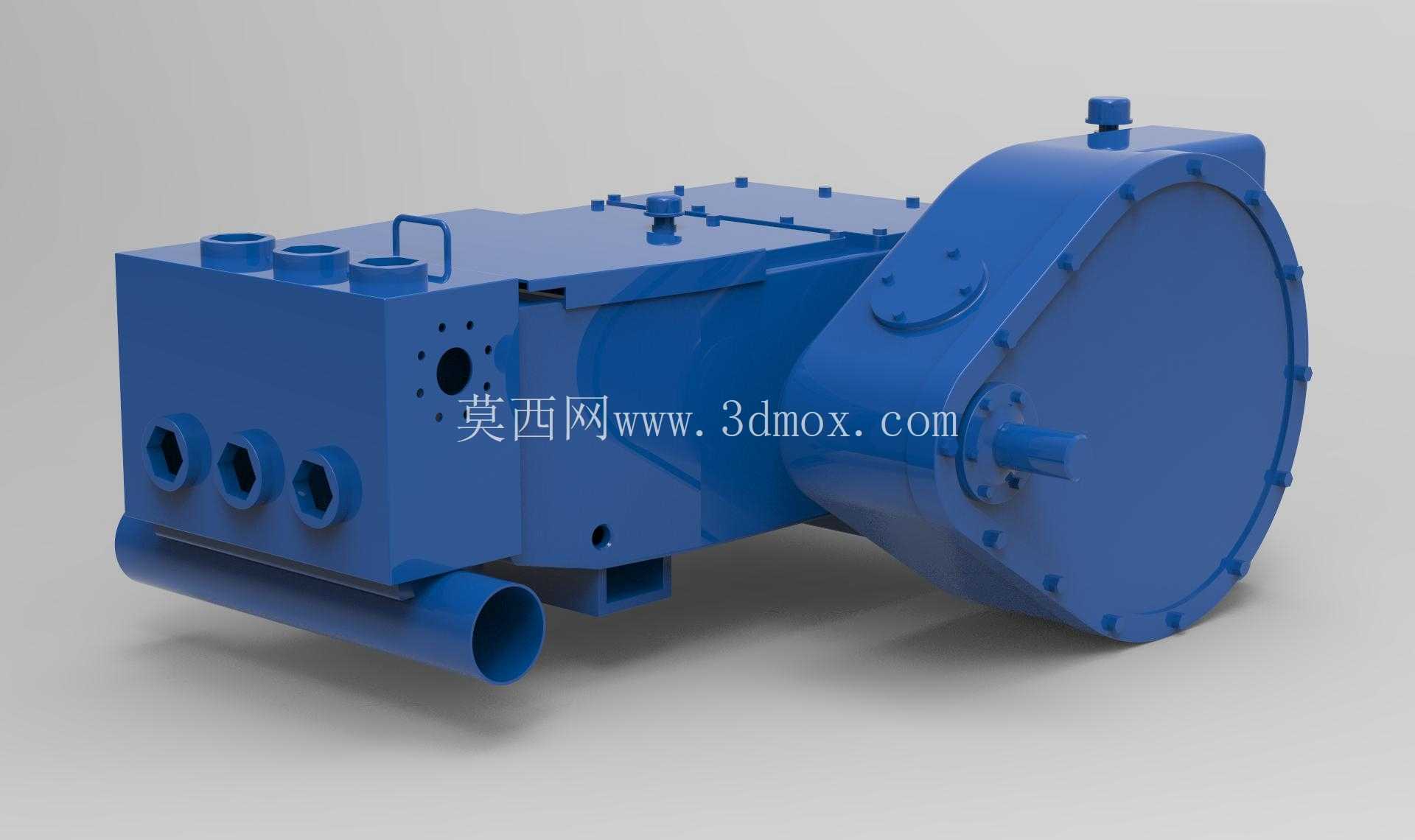

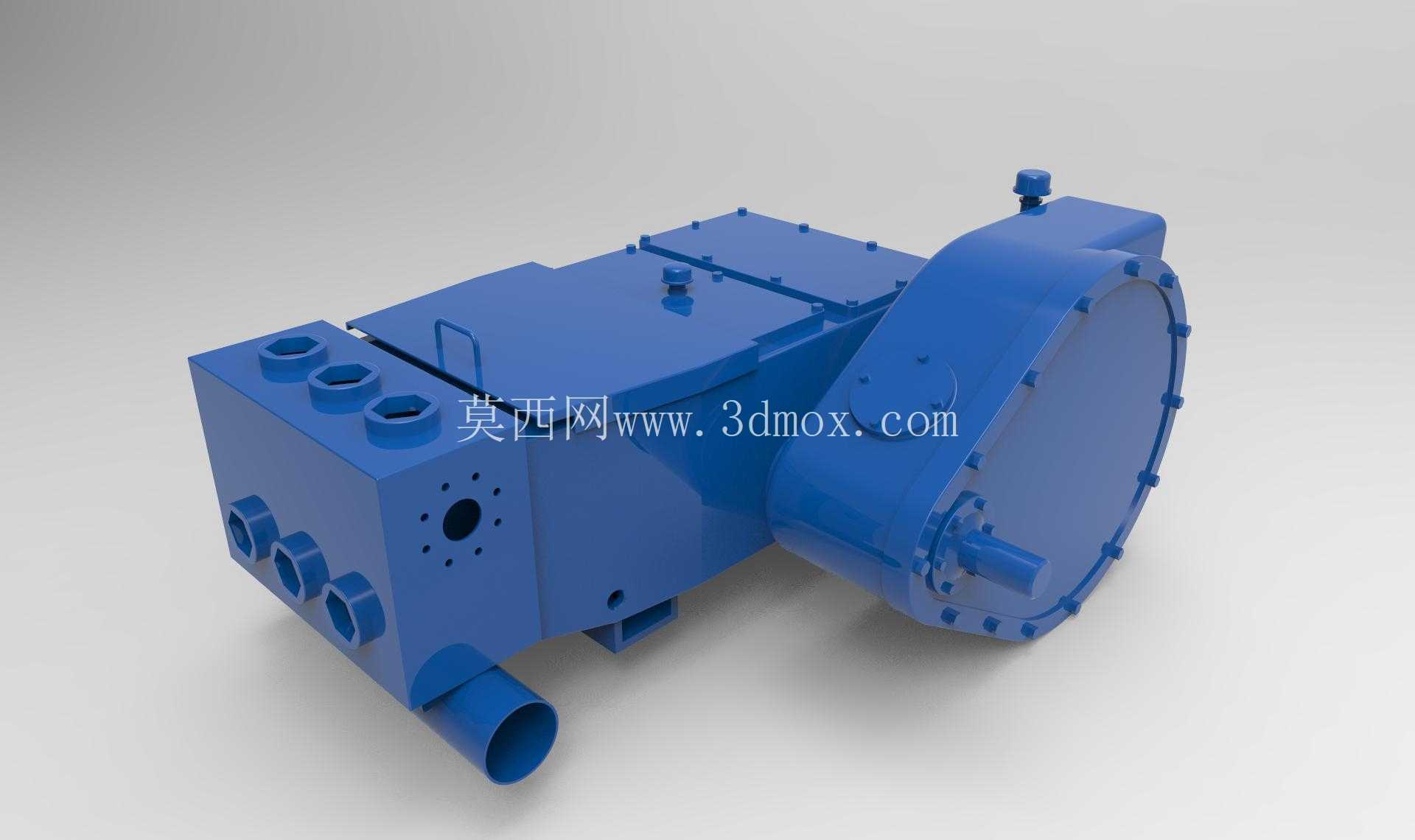

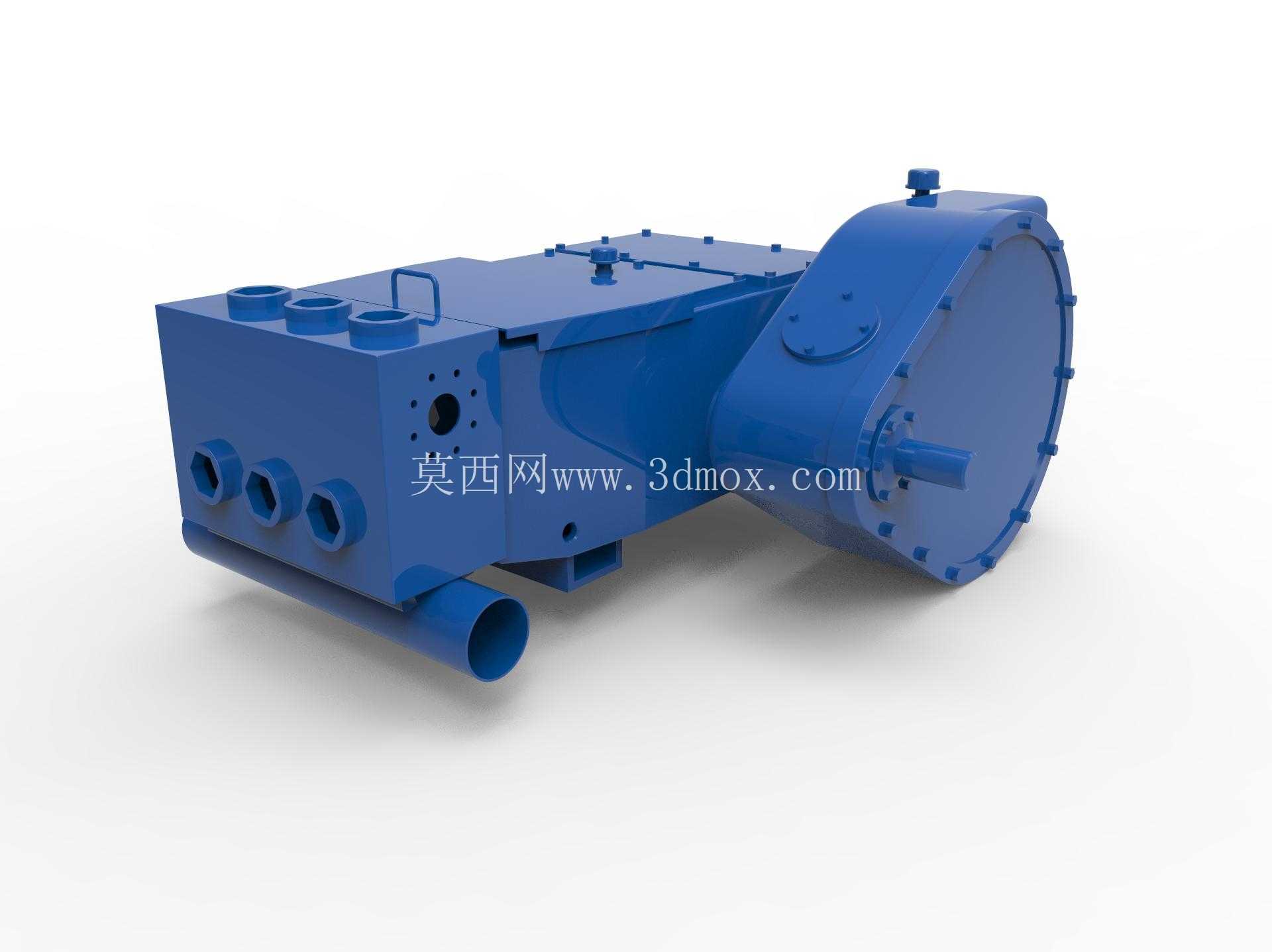

　　在油气田修井作业现场，这类三缸柱塞泵是固井、洗井、压裂辅助作业环节的核心动力输出单元，不同于常规输水用泵，修井作业的介质往往携带泥沙、压裂砂、井下返出的含油污水，同时作业工况存在压力波动大、连续作业时长不确定、野外露天放置无固定防护的特点，因此泵体的结构刚性、密封可靠性、易损件更换便捷性是设计阶段优先考量的核心指标。从整体结构布局来看，该泵采用动力端与液力端分体式集成设计，右侧大尺寸法兰端为动力输入腔，内部集成曲轴、连杆、十字头传动组件，输入轴伸出端预留标准联轴器安装位，可直接匹配柴油机组或变频电机的动力输出，无需额外加装过渡传动座，能有效缩小整套泵组的安装占地尺寸。

　　动力端壳体采用一体化铸造成型，壳体表面预留多组观察孔与放油孔，日常巡检时可直接打开观察盖检查曲轴润滑状态与连杆轴瓦磨损情况，无需拆解整个端盖，大幅降低野外现场的维护工作量。液力端布置在泵体左侧，三个柱塞腔呈水平并列排布，进液口设置在泵体下部，采用大通径法兰接口，可适配大流量吸液管路，降低高转速工况下的吸液阻力，避免气蚀现象对柱塞密封件造成的早期损伤；出液口设置在液力端顶部，三个独立出液通道汇总到总输出管，顶部预留的多个接口可直接安装压力表、安全阀、溢流阀等附属配件，无需在外部管路上额外开孔焊接。泵体上部设置有一体式吊装提手与多个螺栓紧固的检修盖板，当需要更换柱塞密封、阀组等易损件时，只需拆开对应位置的盖板即可完成操作，无需将整个泵体从安装底座上拆解。从安装边界来看，泵体底部为平整的安装基面，预留有对应规格的螺栓固定孔位，可直接固定在撬装底座或者修井车的搭载平台上，输入轴中心高、进出液口的中心距均按照油田通用修井设备的配套尺寸设计，可直接替换现场同规格的老旧泵组，无需重新改造管路与安装基座。

　　设计过程中针对三缸泵的流量脉动特性，在液力端的流道设计上做了过渡圆弧处理，减少介质在流道内的直角转向，降低高压工况下的流道冲蚀，同时动力端的曲轴采用三曲拐120度夹角布置，能有效抵消柱塞往复运动产生的惯性力，降低泵组运行时的整体振动，减少配套管路因为长期振动出现的焊缝开裂、接头松动问题。泵体侧面预留的多个螺纹孔可用于安装润滑管路、传感器支架等附属组件，适配不同作业场景的加装需求，比如在寒冷区域作业时可直接在预留位加装预热装置，对泵体内的润滑油与液力端腔体进行预热，避免低温下介质黏度过高导致启动负载过大。

　　密封结构上，柱塞部位采用多重组合密封形式，外侧设置防尘圈阻挡外界的泥沙、粉尘进入密封腔，中间的承压密封件采用耐油耐磨的复合材料，可承受高压下的介质冲刷，内侧设置导向环保证柱塞往复运动的同轴度，避免偏磨导致的密封失效。整体结构没有冗余的外置部件，所有突出部位均做了圆角过渡处理，避免野外吊装、搬运过程中出现磕碰损伤，同时壳体外部的加强筋布置兼顾了刚性与散热需求，长时间连续作业时动力端产生的热量可通过壳体与加强筋快速散发，不需要额外加装冷却装置即可满足常规工况的散热要求。
