2英寸NPT连接三片式手动球阀结构

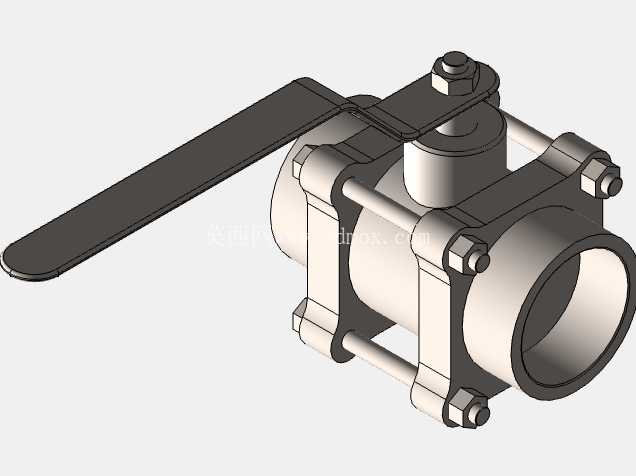

　　从结构设计来看，这款产品采用典型的三片式阀体结构，左右两个阀体通过四根均布的螺栓与中间阀体夹紧固定，这种结构的优势在于后期维护时不需要将整个阀门从管路上完全拆卸，松开连接螺栓即可取出中间的阀球与密封组件，更换密封件或者清理阀腔的操作便利性远高于两片式、一体式球阀，能大幅降低现场运维的工作量。驱动部分采用扁平式加长手柄，手柄与阀杆通过扁方结构传递扭矩，手柄末端做了圆弧过渡处理，现场操作时握持受力更均匀，开关到位后手柄的朝向与管路流向平行或垂直，操作人员在现场不需要观察阀位标识，仅通过手柄方向就能快速判断阀门的开关状态，避免误操作。该款手动球阀主要应用于中小口径工业流体管路的通断控制场景，在化工流体输送、实验室气路、中小型液压站、洁净流体管路系统中都能见到这类结构的身影，区别于法兰连接的大口径球阀，2英寸NPT螺纹连接的形式更适合安装空间紧凑、管路压力等级中等、不需要频繁拆装维护的支路管线，日常工况下主要承担管路介质的截断与导通功能，不做节流调节使用，避免长期半开状态导致阀球密封面被高速介质冲蚀损坏。

　　阀杆部分采用下装式结构，阀杆从阀腔内部向上穿出，配合顶部的压盖与密封填料实现阀杆处的动密封，这种结构能在管路带压的情况下避免阀杆被内部压力顶出，相比上装式阀杆结构的防飞出性能更好，符合中压管路的安全设计要求。密封结构上，阀球两侧采用聚四氟乙烯材质的阀座密封，密封面与高精度研磨的阀球表面紧密贴合，在额定压力范围内能实现零泄漏截断，同时聚四氟乙烯材质的摩擦系数较低，开关操作的扭矩更小，手动操作时不需要借助额外的加力杆就能完成开关动作，适合现场频繁操作的工况。

　　连接接口为标准2英寸NPT锥管螺纹，安装时仅需要在管螺纹处缠绕合适的密封带或者涂抹管螺纹密封胶，拧紧后就能实现管路与阀门的密封连接，不需要额外搭配法兰垫片、焊接工序，安装效率更高，同时锥管螺纹的密封特性也能适应一定的管路振动工况，不容易出现接口渗漏问题。从安装边界来看，这款阀门的整体轴向长度较短，手柄在全开状态下沿管路轴向延伸，全关状态下手柄垂直于管路轴向，现场布局管路时需要预留出手柄旋转90度的操作空间，避免手柄与周边管路、支架发生干涉；阀体的外轮廓为圆柱形结构，相邻管路之间的中心距只需要略大于阀体最大外径即可完成并排安装，适合集成在阀组、汇流板等紧凑安装场景。

　　建模过程中需要重点关注几个配合尺寸的公差控制：首先是左右阀体与中间阀体的配合止口尺寸，止口的同轴度直接影响两侧阀座与阀球的对中精度，如果同轴度超差，会出现单侧密封压合过紧、开关扭矩过大，另一侧密封压合量不足、出现内漏的问题；其次是阀杆与阀球的传动槽配合间隙，间隙过大会导致阀位开关不到位，手柄已经转到限位位置但阀球还没有完全导通或截断，间隙过小则会出现装配困难、低温工况下卡涩的问题；另外螺栓连接的预紧力需要均匀控制，四根螺栓需要按对角顺序分步拧紧，避免单侧预紧力过大导致阀体变形，影响密封性能。在实际选型应用中，这类三片式球阀适合输送洁净的气体、液体介质，不适合带有大量固体颗粒的浆料介质，否则颗粒会卡滞在阀球与阀座的密封面之间，导致密封失效；工作温度范围受密封件材质限制，常规聚四氟乙烯密封的适用温度在-20℃到180℃之间，超出温度范围需要更换对应材质的密封件。
