桌面式斯特林引擎结构设计方案

　　这套斯特林引擎的三维结构设计，核心围绕小型外燃动力装置的教学演示与原理验证场景展开，区别于传统内燃机的爆燃做功逻辑，其依靠封闭工质的冷热温差循环实现动力输出，在高校工程热物理教学、科普展品制作、小型低温余热回收试验场景中有着不可替代的应用价值。从实际用途来看，该结构既可以作为热力学循环原理的具象演示载体，帮助学习者直观理解定容加热、定温膨胀等循环过程，也可通过调整换热结构参数，作为低品位热能转化的试验载体，适配小功率温差发电、余热回收装置的前端动力输出单元验证。

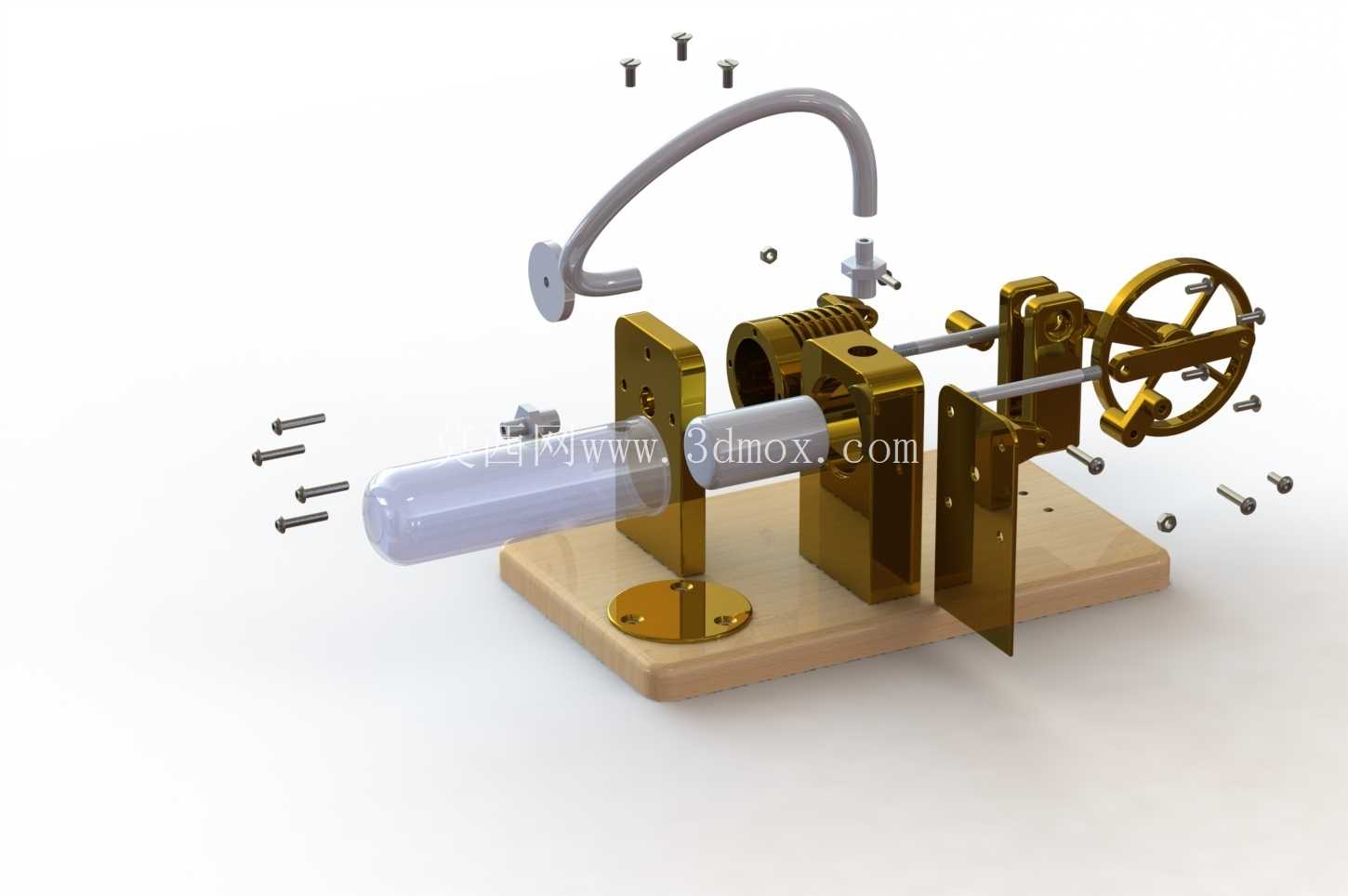

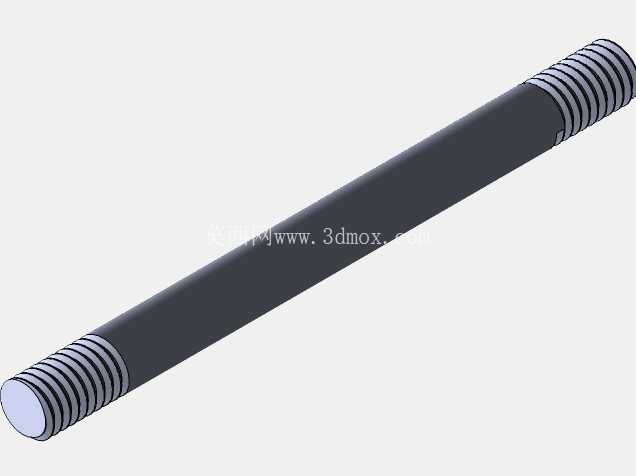

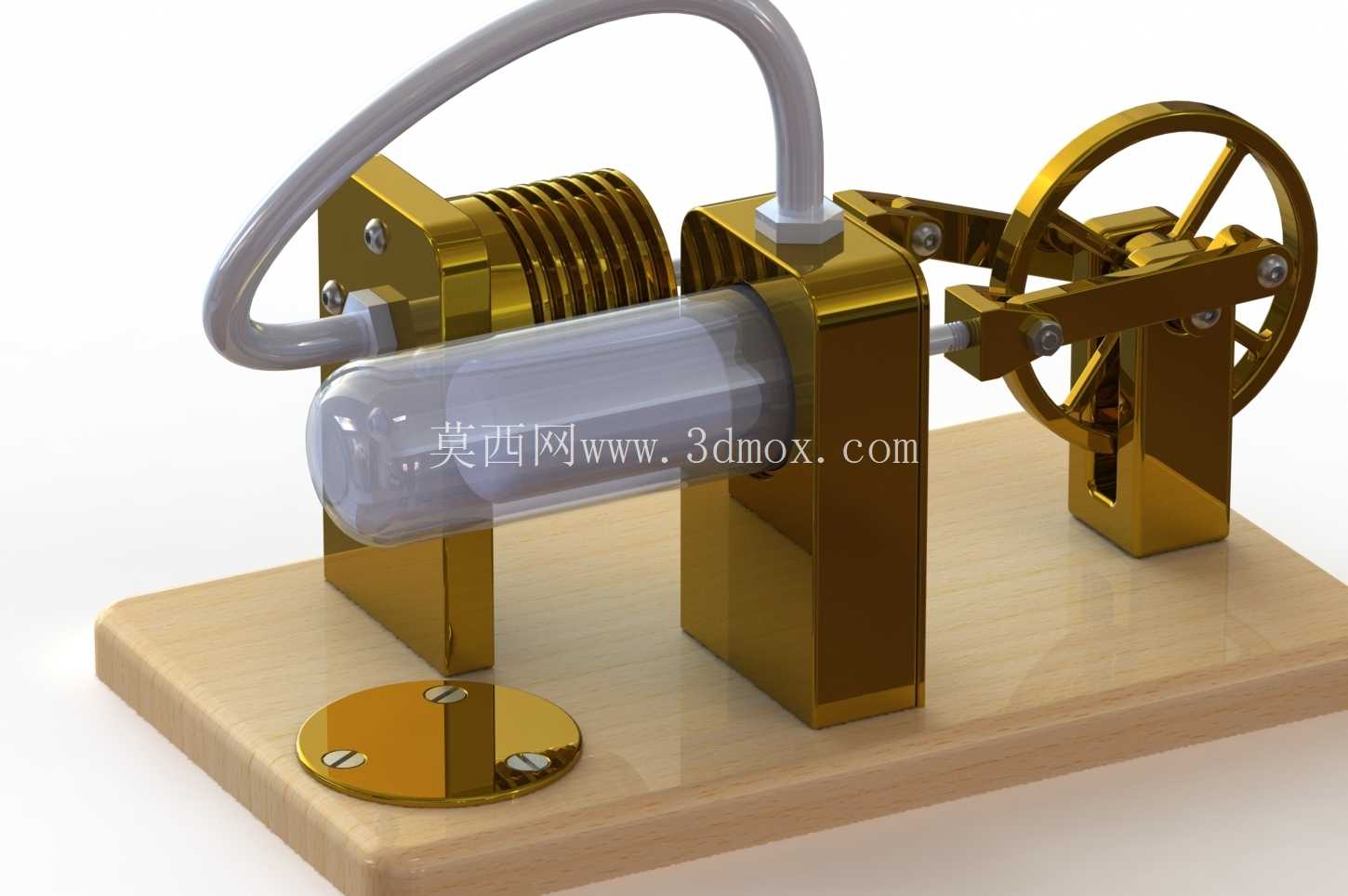

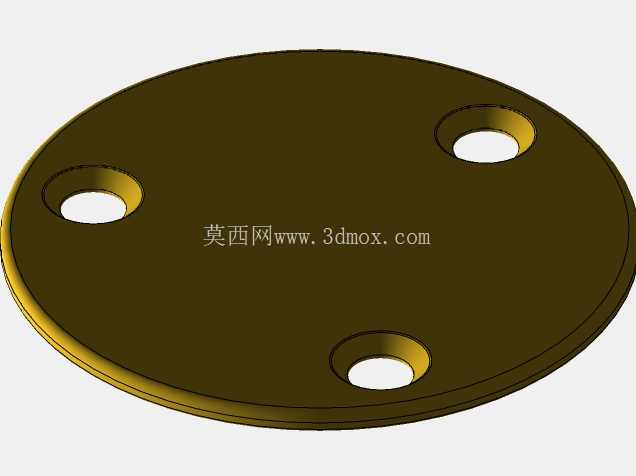

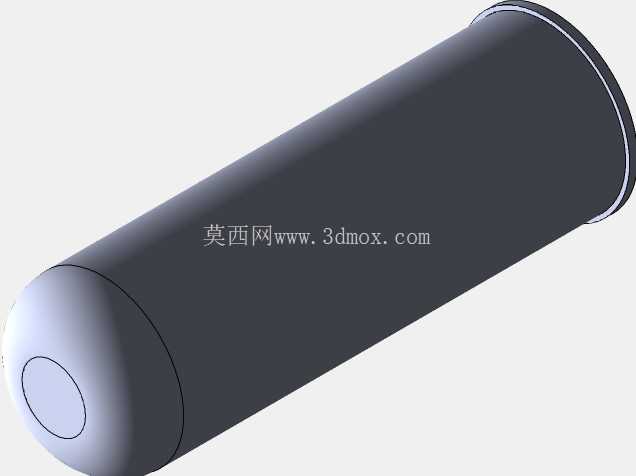

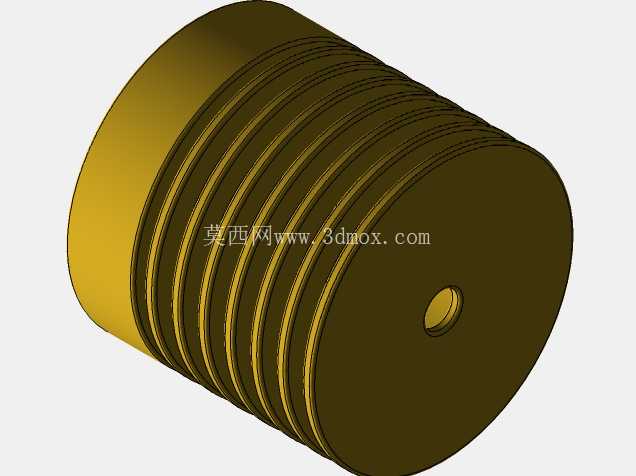

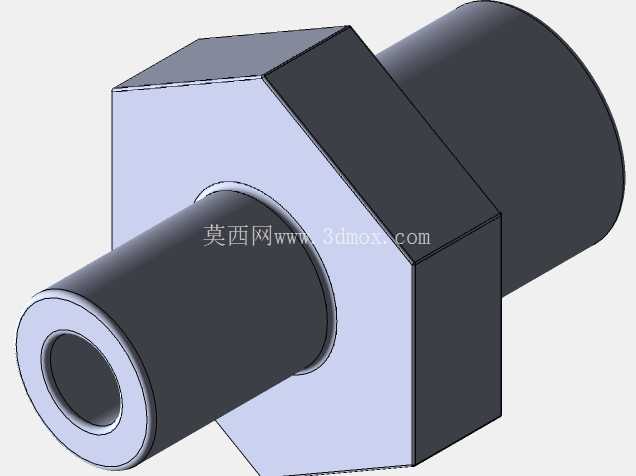

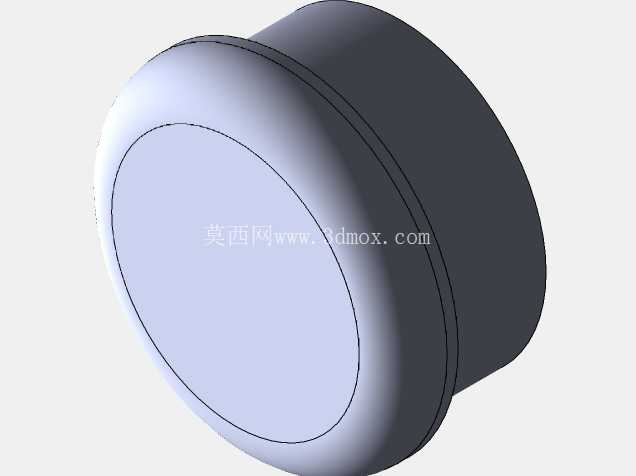

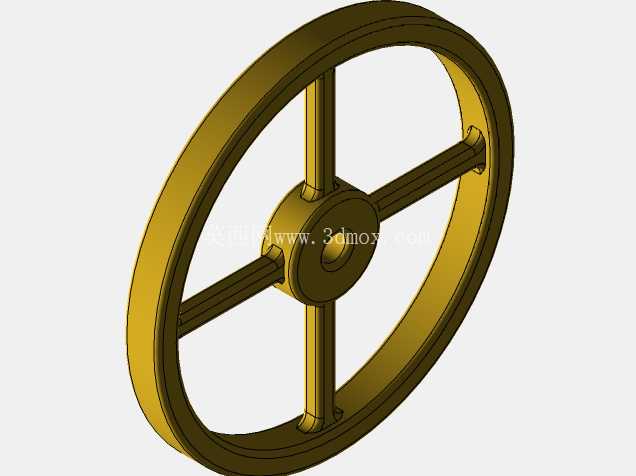

　　设计过程中优先考虑了结构的可视性与装配便捷性，动力输出端采用单轮辐式飞轮结构，通过曲柄连杆机构与置换器、动力活塞形成刚性传动连接，飞轮的配重偏心量经过反复校核，能够抵消活塞往复运动的惯性冲击，保证曲轴运转的平顺性，避免低转速下出现卡滞或反转问题。冷热端换热结构采用了翅片式散热缸头与透明置换气缸的组合设计，透明气缸段选用高透光的耐热材质，既可以直观观察内部置换活塞的运动状态，也能减少热传导损耗，让冷热端的温度边界保持清晰；热端连接的金属换热翅片增大了与环境冷空气的接触面积，能够快速将循环工质压缩过程产生的热量散出，维持冷热端的稳定温差，这也是保证引擎持续稳定运转的核心设计要点。

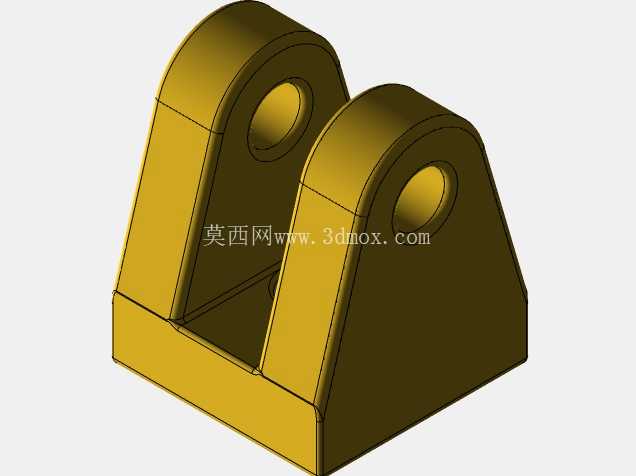

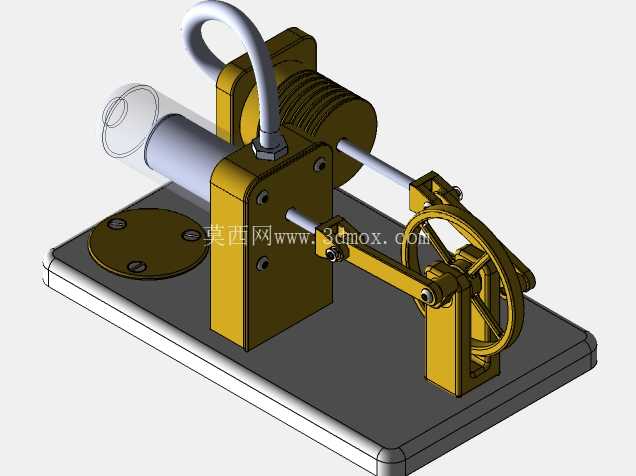

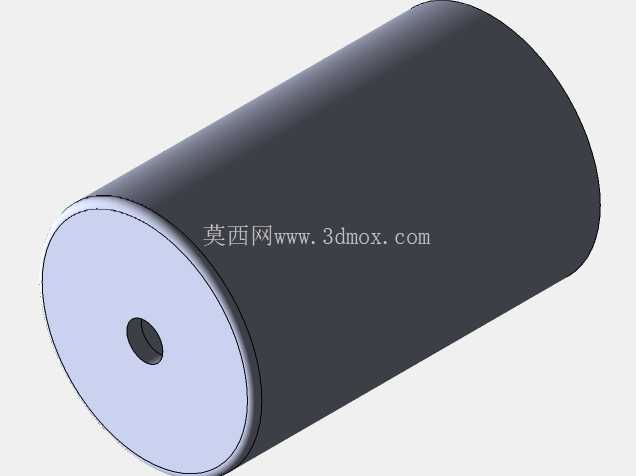

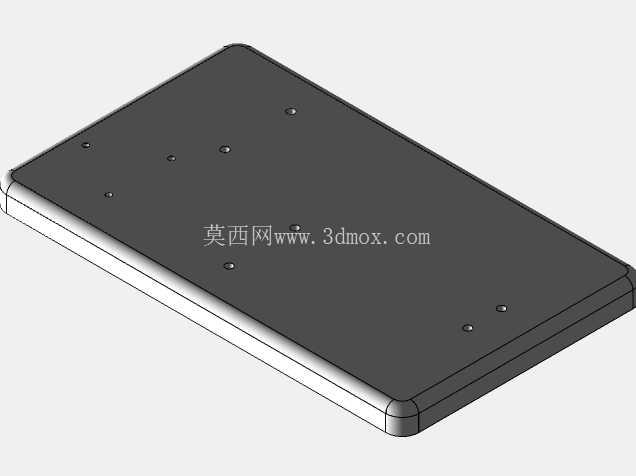

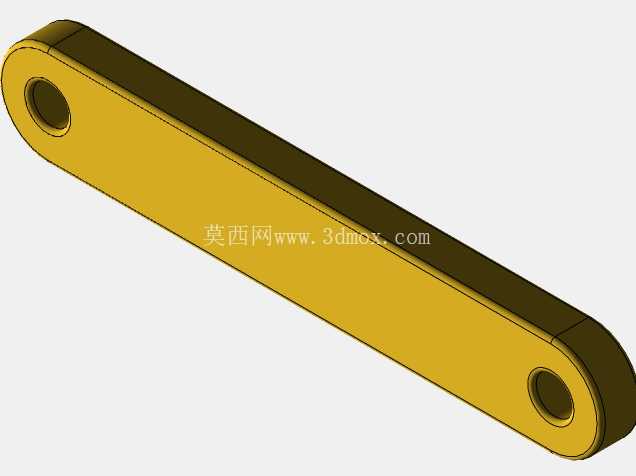

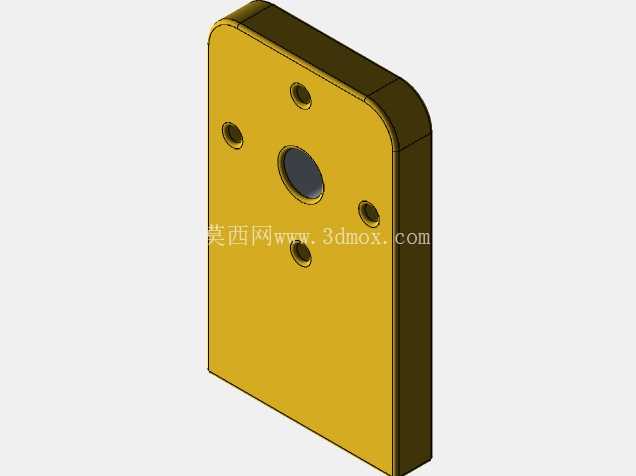

　　整体安装基座采用平整的实木板材作为承载结构，所有金属支撑立柱都通过沉头螺钉与基座固定，安装时需要保证两个立柱的同轴度误差控制在0.05mm以内，避免曲轴运转时出现附加径向载荷，加速轴承磨损。连接冷热端的导气管采用圆弧弯管结构，避免直角弯折造成的工质流动阻力增大，管路接口处采用平面密封结构，保证整个封闭循环回路的气密性，工质泄漏量控制在极低水平才能维持循环压差，保障动力输出效率。

　　从安装边界尺寸来看，整套装置的横向跨度不超过220mm，纵向深度不超过120mm，整体高度控制在150mm以内，基座底部预留了四个通用安装孔位，既可以直接放置在桌面作为演示装置，也可以通过螺栓固定在试验台架上，外接转速传感器、扭矩传感器等测试设备，开展循环效率测试试验。置换活塞与动力活塞的行程配比经过多轮参数优化，兼顾了低温差下的启动性能与额定转速下的动力输出，在热端温度达到120摄氏度以上时即可顺利启动，空载稳定转速能够达到每分钟800转以上，足以驱动小型LED灯组、微型发电机等外接负载。

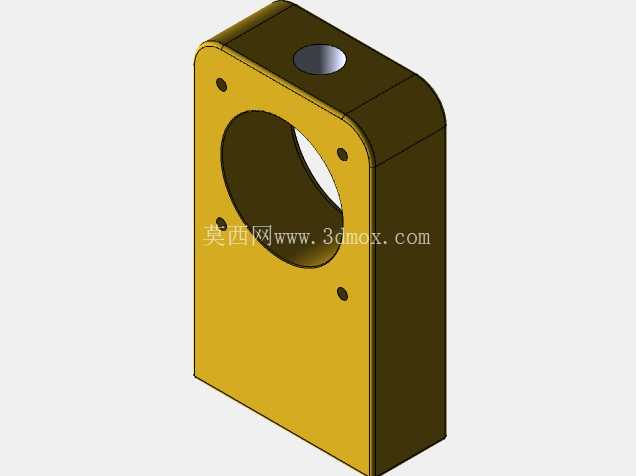

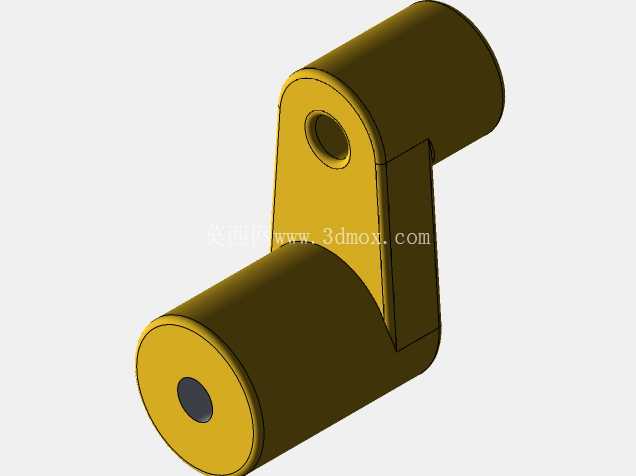

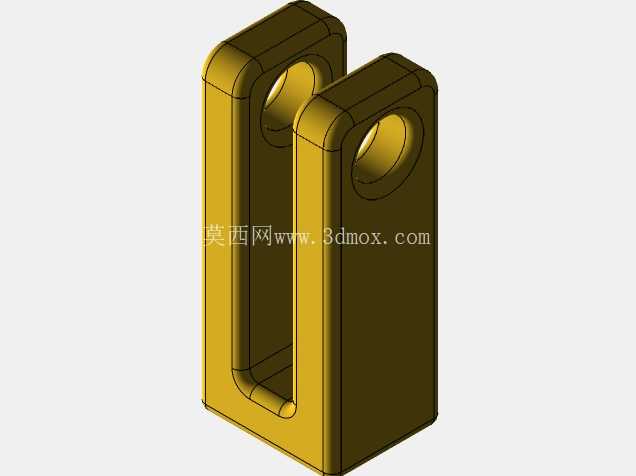

　　结构细节上，所有运动副都预留了合理的配合间隙，曲轴与支撑立柱之间采用铜套作为滑动轴承，既降低了加工成本，也能在长时间运转时保持良好的耐磨性能；连杆两端的铰接点采用小直径销轴连接，配合防松垫片避免运转过程中出现销轴脱出的问题。整个装置的零件拆分充分考虑了常规机加工的工艺可行性，除了透明气缸和密封管路需要定制加工外，其余金属结构件都可以通过普通铣床、车床完成加工，不需要特殊的加工设备，非常适合教学场景下的学生实操装配与原理验证。在实际装配调试过程中，需要重点关注置换活塞的行程位置，保证其运动到上下止点时，能够刚好完成冷热腔的容积切换，避免出现工质死区影响循环效率，同时飞轮的初始安装角度需要调整到曲柄过止点的合适位置，降低启动所需的初始力矩，保证装置能够顺利自启动。
