三档船型翘板电源开关结构设计

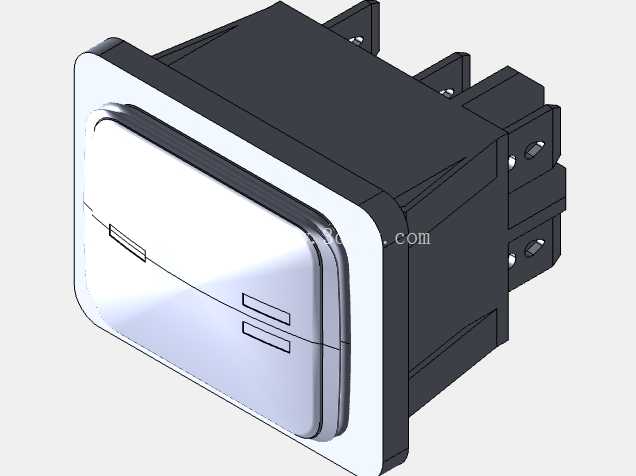

　　这类三档翘板开关在低压电控回路里应用极广，小到桌面小型实验设备、台式工控终端的电源档位切换，大到小型机电装置、民用电器的多回路通断控制，都能见到这类结构的身影，相比两档开关，它多了一个中间档位，可实现双回路分别导通、双回路同时断开的控制逻辑，能省去额外加装切换开关的空间，在面板安装空间受限的电控场景里实用性很强。从结构设计来看，这款开关采用方形嵌入式安装结构，主体外壳为绝缘耐温的工程塑料材质，按键部分做了红色醒目标识，两个档位标识线清晰区分不同导通状态，方便操作人员快速识别当前开关档位，避免误操作。

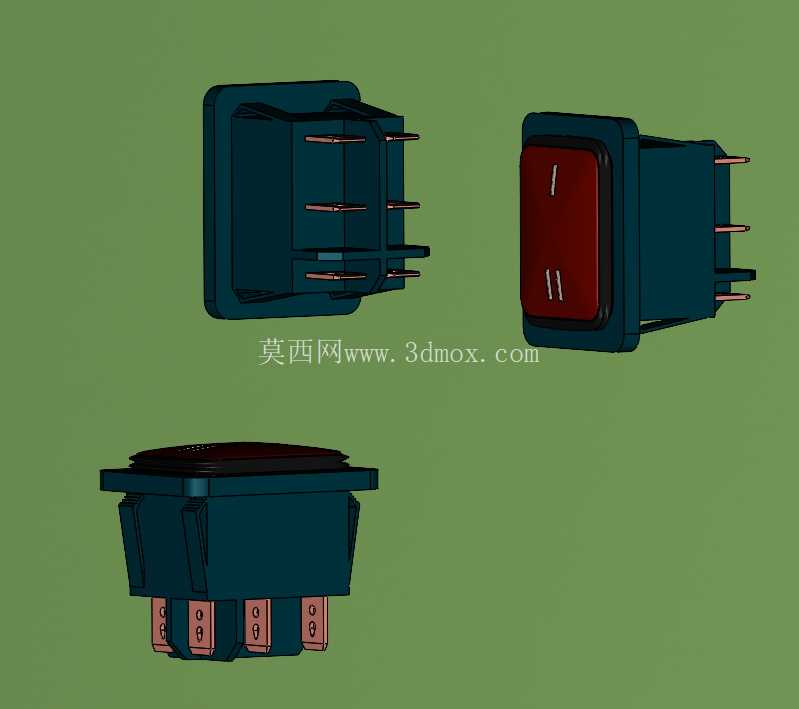

　　插脚部分采用六脚布局，对应三档开关的两组回路触点，插脚间距做了标准化设计，适配市面常规的PCB焊接孔位或者快速接线端子的插接尺寸，插脚端部做了倒角处理，不管是波峰焊焊接还是手工插接端子，都能顺利对位，不会出现插脚卡滞、顶弯的问题。安装方式采用面板卡入式结构，开关主体上部带有一圈限位凸台，凸台下方的壳体两侧带有弹性卡扣，安装时只需要在设备面板上开出对应尺寸的方形安装孔，将开关从面板正面推入，卡扣就会自动卡在面板背面，配合上部的限位凸台实现轴向固定，不需要额外加装螺丝或者固定压片，装配效率很高，适合批量生产的设备组装场景。

　　设计过程中首先要确认的就是安装边界尺寸，这类KCD4系列的船型开关常规安装开孔尺寸在22mm左右的方孔，开关本体的总高度要适配面板后方的走线空间，避免插脚和后方的线路或者结构件发生干涉，插脚的伸出长度要满足焊接或者接线后的安全爬电距离，不同极性的插脚之间要预留足够的绝缘间隙，避免低压回路里出现拉弧短路的问题。按键的摆动行程做了合理限位，档位切换时的阻尼感清晰，不会出现档位虚位、切换后接触不良的问题，内部触点采用导电性能优异的铜质材料，表面做了防氧化处理，长期使用也不会因为触点氧化导致接触电阻过大、发热烧蚀的问题。外壳的塑料材质选用耐温等级满足UL94V0阻燃要求的材料，即使开关内部出现异常发热，也不会出现外壳起火蔓延的问题，符合低压电器的安全规范。在实际选型应用时，需要根据回路的额定电压、额定电流参数匹配对应的触点负载能力，这款开关的结构适配常规的低压交流、直流控制回路，在设计设备面板布局时，要注意开关和周边其他按钮、指示灯的间距，预留足够的手指操作空间，避免操作时误触周边的控制元件。

　　建模过程中要重点还原卡扣的弹性结构细节、插脚的位置度公差、按键的摆动间隙，这些细节直接影响后续结构验证时的装配模拟准确度，如果卡扣的变形量设计不合理，就会出现安装后开关松动、或者推入时卡扣断裂的问题；插脚的位置如果和标准孔位偏差过大，就会导致PCB焊接时插脚无法顺利过孔，直接影响生产装配效率。按键和壳体之间的配合间隙要控制在合理范围，间隙过大容易进入灰尘、水汽影响触点寿命，间隙过小则会出现按键卡滞、无法顺畅切换档位的问题。另外开关的防水等级如果是用于潮湿环境的设备，还需要在按键和壳体的配合位置加装硅胶密封圈，不过这款基础款的开关主要用于干燥环境下的室内设备，不需要额外做密封结构，成本控制更有优势。
