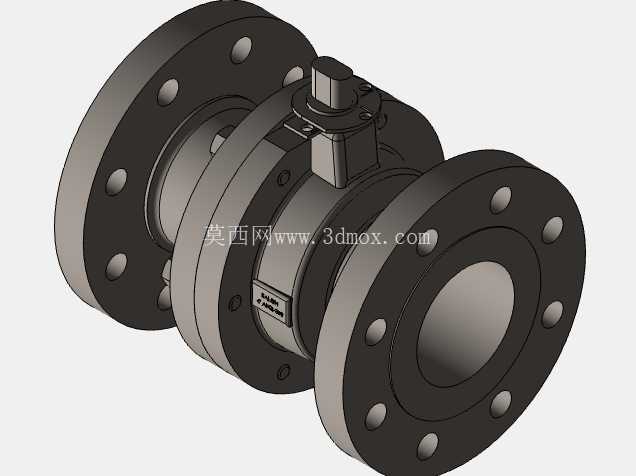

四英寸法兰连接浮动式工业球阀结构

　　在石化输送、市政给排水、化工制程、火电辅机管路等工业场景里，法兰连接球阀是截断类管路元件里应用占比极高的品类，这款4英寸规格的法兰球阀，适配ANSI 300磅级管路压力等级，主要用于管路中介质的通断控制，相比闸阀、截止阀，它的流道阻力更小，开关行程仅需90度回转，操作力矩更低，适合需要快速启闭的工况，也适配带气动、电动执行器的自动化改造场景。从结构设计来看，这款球阀采用两片式阀体组合结构，左右阀体通过螺栓紧固夹持中间的阀芯密封组件，相比一体式阀体，两片式结构的加工难度更低，后期维护拆解时不需要将整个阀门从管路上完全拆下，松开连接螺栓即可取出阀芯、阀座组件更换密封件，大幅降低现场运维的工作量。

　　两端的法兰连接结构采用凸面密封形式，法兰盘上均匀布置螺栓孔，安装时与管路端法兰配对，通过螺栓预紧力压紧中间的密封垫片实现端面密封，法兰的密封面尺寸、螺栓孔中心距、螺栓孔数量与孔径完全匹配ANSI 300磅级4英寸管路的标准要求，不需要额外加工过渡连接件即可直接对接同标准的管路法兰，安装边界清晰，现场施工时不需要额外核算法兰对接的适配性。阀芯采用浮动式球芯结构，球芯的上下定位依靠阀杆与底部的密封支撑座，介质压力作用下球芯会向出口侧阀座产生微小位移，压紧出口侧阀座密封面实现密封，这种结构在中低压管路工况下密封可靠性高，相比固定球结构，零件数量更少，整体装配难度更低，成本控制更优。

　　阀杆采用下装式防飞出结构，阀杆从阀体内部向上穿出，即使在阀杆密封失效、阀腔内部带压的情况下，介质压力也不会将阀杆顶出阀体造成外漏，符合工业阀门的安全设计要求，阀杆与阀体接触位置设置多级填料密封，可根据介质特性选配四氟、柔性石墨等不同材质的填料，适配水、油品、弱腐蚀性化工介质等不同输送场景。顶部的阀杆连接端采用方榫结构，既可以配套手柄进行手动操作，也可以直接加装适配支架连接气动、电动执行器，不需要额外加工连接接口，方便用户根据现场控制需求选配操作方式。流道设计为全通径结构，阀门内部通道直径与连接管路内径基本一致，介质流经阀门时不会产生明显的缩径，流阻系数极低，既可以降低管路输送的泵耗，也适合输送带有少量固体颗粒的介质，不会在阀腔内部造成介质淤积，也方便管路通球清扫作业。从外形尺寸来看，阀门的结构长度符合ANSI标准中4英寸300磅级法兰球阀的尺寸要求，安装时不需要调整管路的预留间距，法兰外圆、螺栓孔分布圆的尺寸公差控制在标准要求范围内，现场配对安装时不会出现螺栓孔错位的问题。

　　设计过程中对各零件的配合公差做了明确约束，阀体结合面的平面度、阀杆与填料函的同轴度、球芯的圆度与表面粗糙度都做了对应要求，保证装配后阀门的开关力矩均匀，密封面无泄漏，同时兼顾零件的加工工艺性，阀体采用铸造工艺成型时，壁厚均匀过渡，避免出现局部壁厚差过大造成的铸造缺陷，机加工工序的装夹基准统一，减少多次装夹带来的形位公差误差。在实际选型应用中，这款球阀可用于常温工况下的净水、循环水、成品油、压缩空气等介质的管路截断，若更换密封件与内件材质，也可适配一定温度范围内的弱腐蚀性介质输送场景，安装时需注意管路的同轴度，避免强行对口造成阀体额外应力，长期使用后若出现内漏，可通过调整阀体连接螺栓的预紧力，或拆解更换阀座密封件来恢复密封性能，不需要整体更换阀门，全生命周期的运维成本更低。
