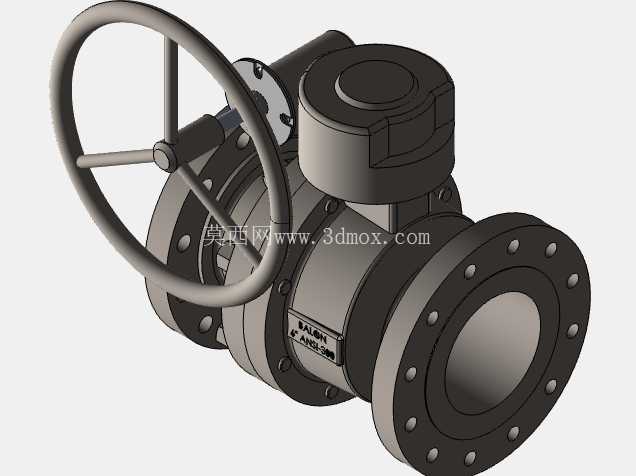

六英寸法兰连接齿轮操作固定式球阀结构

　　这款齿轮操作的法兰连接球阀，主要面向石油化工、长输管线、油气储运、市政高压供水等对管路截断可靠性要求较高的工况场景，作为管路系统中控制介质通断的核心截断类部件，区别于普通手柄驱动的小通径球阀，六英寸通径的规格在高压工况下仅靠人力直接驱动球体转动需要极大的操作力矩，因此配套了齿轮减速操作机构，通过手轮输入较小的操作力，经齿轮组放大扭矩后带动球体完成90度回转，实现阀门的启闭动作，即便在管线带压状态下，操作人员也能借助手轮平稳完成操作，无需额外加装助力装置。

　　从结构设计逻辑来看，该球阀采用固定球结构设计，球体上下两端设置支撑轴，相比浮动球结构，能承受更高的管线介质压力，不会因为高压介质的推力导致球体偏移出现密封面磨损不均的问题，两侧的密封阀座采用预紧式设计，装配时即可保证初始密封比压，在介质压力作用下，阀座会进一步贴紧球体表面，实现压力自紧密封，压力越高密封性能越可靠。连接端采用美标300磅级的凸面法兰结构，法兰端面的密封凸台尺寸、螺栓孔分布圆直径、螺栓孔数量与孔径都严格匹配对应压力等级的管路法兰标准，安装时只需与同规格的管路法兰对齐，穿入对应等级的螺栓，按对角顺序逐步拧紧即可完成固定，不需要额外加工转接结构，安装边界清晰，法兰端面到阀门操作手轮最外端的距离、阀体上下方向的最大轮廓尺寸都经过合理排布，不会出现安装后与周边管线、支吊架产生干涉的问题。

　　齿轮操作机构设置在阀体侧上方，手轮的操作高度处于常规操作人员站立操作的舒适区间，手轮的轮辐采用三辐式结构，既保证了手轮的结构强度，又不会因为轮辐过密影响操作握持，齿轮箱采用密封式壳体，内部填充润滑脂，能适应户外露天安装的工况，避免雨水、粉尘进入齿轮啮合面造成卡涩或磨损。阀体采用分体式螺栓连接结构，中法兰处设置密封垫片，将左右阀体与中体部分连接为整体，这种结构既方便加工阶段对阀体内腔、球体安装位的精度控制，也便于后期检修时拆开阀体更换密封件、清理阀腔内部的杂质，不需要将整个阀门从管线上完全切割拆除，降低了后期维护的工作量。

　　球体表面做了硬化处理，表面粗糙度控制在极低水平，转动过程中与阀座的摩擦阻力小，长期启闭操作也不会出现密封面划伤导致的内漏问题，阀杆部位采用多重填料密封结构，能有效防止介质沿阀杆间隙向外泄漏，满足高压、易燃易爆介质输送管路的密封要求。在实际管路布局中，该阀门既可以水平安装也可以垂直安装，齿轮操作机构的方位可以根据现场操作空间调整，手轮的朝向不会影响阀门的密封性能与操作可靠性，阀腔底部设置的排污结构（模型中对应位置预留了接口）可以在管线检修时排出阀腔内积存的介质残渣与冷凝液，避免杂质长期积存卡涩球体转动。从建模细节来看，所有法兰螺栓的位置、齿轮箱的分型面、手轮与阀杆的连接键结构都做了完整还原，没有做过度简化，在做管路系统三维布局时，可以直接调用该模型进行干涉检查，验证安装操作空间是否充足，也可以基于该模型做受力分析的简化前处理，校核阀体在额定压力下的结构强度是否满足工况要求。
