工业级四路输出电源分线接线盒结构设计

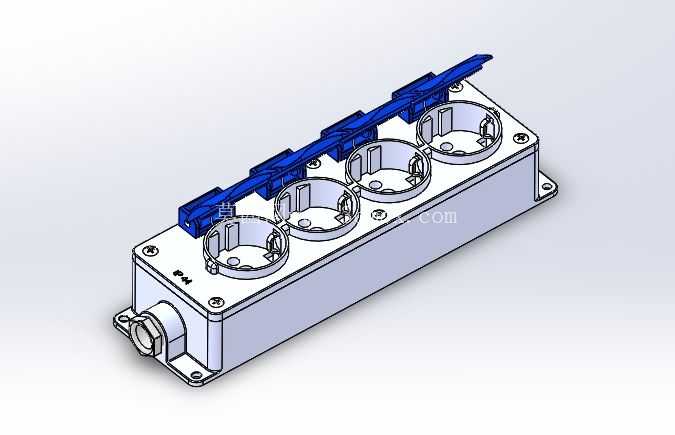

　　做车间产线配电改造的结构设计时，最先要解决的就是工位末端电源分接的防护问题，这款四路输出的电源分线接线盒，就是针对工业现场多工位取电、设备末端配电的场景做的结构设计，区别于民用插排的薄壳结构，整体采用压铸铝壳体作为主体承载结构，能适配车间内有切削液飞溅、金属粉尘飘落、偶尔有工具磕碰的复杂工况，不会像普通塑料壳体那样受温变影响开裂，也能避免外力冲击导致的内部接线松脱。

　　从实际安装边界来看，壳体底部延伸出带安装孔的固定耳，四个固定孔的孔位做了沉台设计，安装时可以将内六角螺栓完全沉入沉台内，不会突出壳体表面剐蹭布线，固定耳的跨度适配常规工业铝型材的槽距，不管是直接固定在设备机架的型材面上，还是通过膨胀螺栓固定在水泥墙面、金属支架上，都不需要额外做转接板，能减少现场安装的加工工作量。壳体侧面的进线口采用防水格兰头结构，进线时可以根据现场线缆的线径选配对应规格的密封胶圈，拧紧格兰头后能实现进线处的IP65级密封，避免粉尘、水汽从进线位置渗入盒体内部，格兰头的安装位置做了加厚凸台，反复拆装格兰头也不会出现壳体螺纹滑牙的问题。

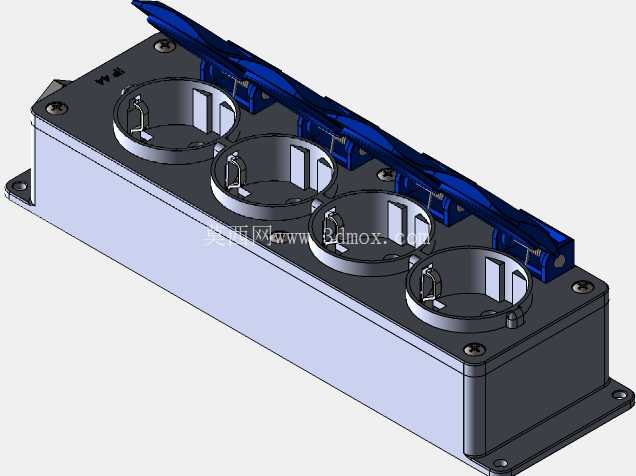

　　盒体顶部的四路输出位，每个输出位都做了独立的圆形安装腔，腔体内预留了接线端子的固定螺柱位置，每个回路可以独立接入火线、零线、接地端子，不同回路之间设置了凸起的隔离筋，能避免接线时线头外露导致的回路间短路，哪怕现场接线时操作不规范，线头余量留得过长，隔离筋也能将不同回路的带电部分隔开，降低短路故障的概率。顶部的蓝色翻盖结构采用铰接设计，翻盖和盒体之间设置了卡扣限位，日常维护时翻开翻盖就能直接操作接线端子，不需要完全拆下盒盖，翻盖合上后能完全覆盖输出位的接线区域，避免金属碎屑、加工废液掉落到接线端子上，翻盖的边缘做了密封胶条的安装槽，合上后能和盒体表面紧密贴合，进一步提升防护等级。

　　设计时特意考虑了内部布线的空间余量，盒体内部的腔体深度足够容纳4平方毫米的多股铜芯线弯折布线，不会出现线缆硬折导致的绝缘层破损，进线侧预留了接地排的安装位置，能将盒体本身的金属壳体可靠接地，避免壳体漏电带来的安全隐患。每个输出位的圆形腔边缘做了倒角处理，穿线时不会剐蹭线缆的绝缘层，腔体内的固定螺柱采用嵌装铜螺母的结构，反复拆装接线端子也不会损坏铝壳体上的螺纹，提升整个接线盒的重复使用寿命。

　　在实际产线应用中，这类接线盒通常用在自动化设备的工位侧，给工位上的电动工具、检测仪器、辅助照明等设备集中供电，相比直接从主电缆破线分接的方式，这种集成式的接线盒能让布线更规整，后期维护排查故障时也能快速定位对应回路，不需要拆解整段线束。壳体表面做了阳极氧化处理，在有弱腐蚀性气体的车间环境里也不会轻易生锈氧化，能长期保持结构强度。安装时要注意固定面的平整度，如果固定面凹凸不平，不要强行拧紧螺栓导致壳体变形，否则会影响盒盖和翻盖的密封性能，进线格兰头的密封胶圈要和线缆外径匹配，不能用大规格胶圈套细线缆，否则会失去密封效果。内部接线时每个端子的压紧扭矩要控制在合理范围，既要保证线缆压接牢固不松脱，也不能扭矩过大压断线芯或者损坏端子。

　　从结构建模的角度来看，这款模型完整还原了壳体的壁厚、加强筋位置、安装孔位、铰接结构的配合间隙，做结构验证时可以直接导入装配体中模拟安装，检查和周边设备、型材的干涉情况，也能基于这个模型快速改型，比如调整输出位的数量、更换进线口的规格、适配不同的接线端子型号，不需要从零开始绘制基础壳体结构，能缩短配电模块的设计周期。模型中各个零件的配合公差都按照实际机加工的精度设置，翻盖和盒体的铰接间隙、卡扣的配合量都符合实际生产的装配要求，不会出现建模时配合完美、实际生产装不上的问题。
