IMAXX MDP系列58V螺栓式保险丝结构

　　这类螺栓固定式保险丝，在低压直流配电场景里的应用占比极高，尤其是58V的额定电压等级，刚好覆盖了多数储能系统、电动工程机械、车载低压配电回路的过流保护需求，和常见的插片式保险丝不同，这类螺栓固定的结构天生就适配大电流回路的载流需求，不需要额外的保险丝座，直接通过两端的安装孔用螺栓压接在母排或者接线端子上，接触电阻比插接结构低很多，大电流工况下的发热控制表现更稳定。

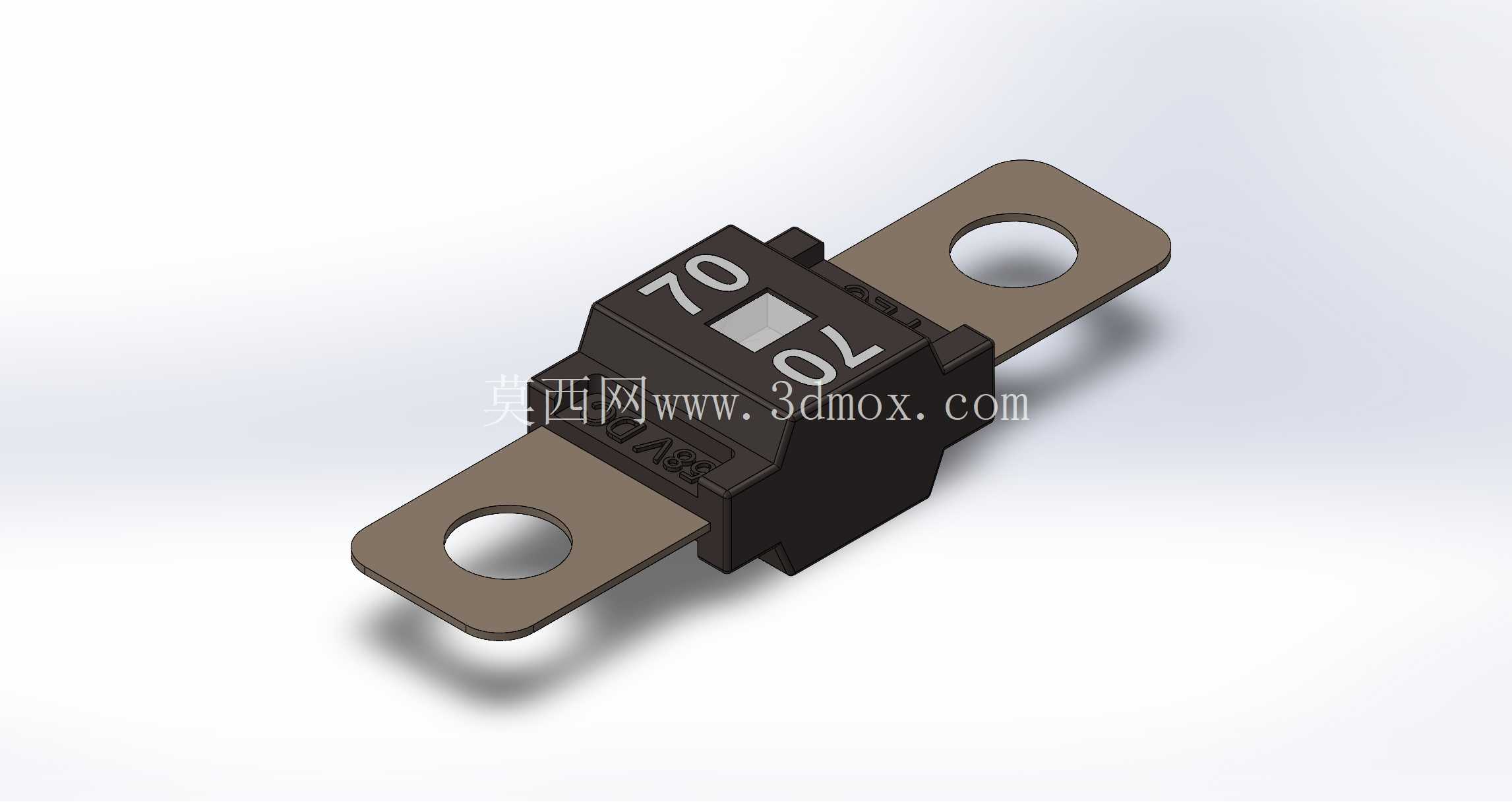

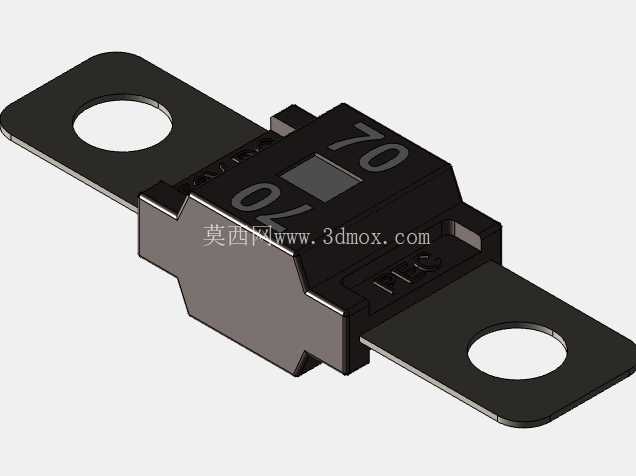

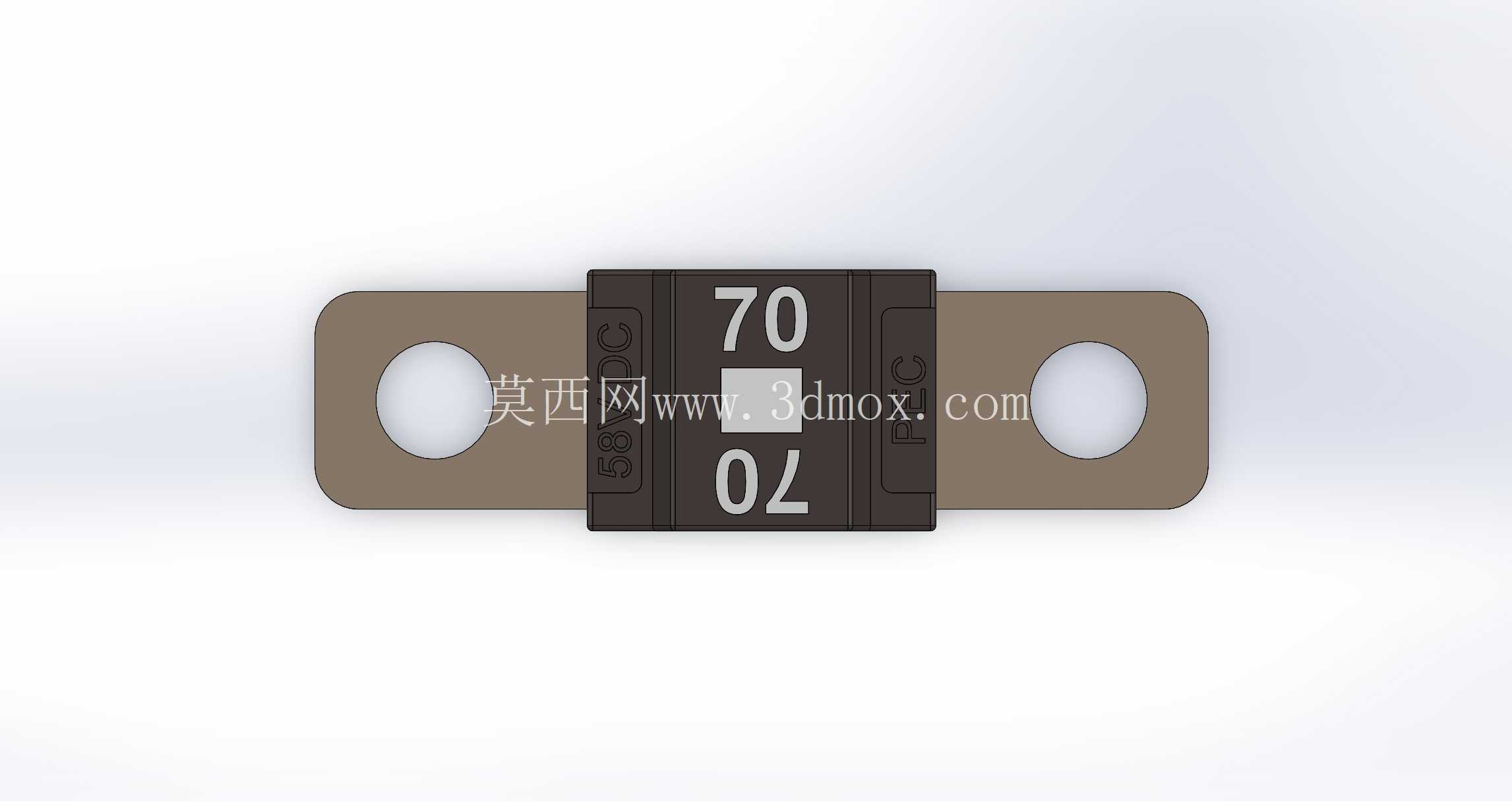

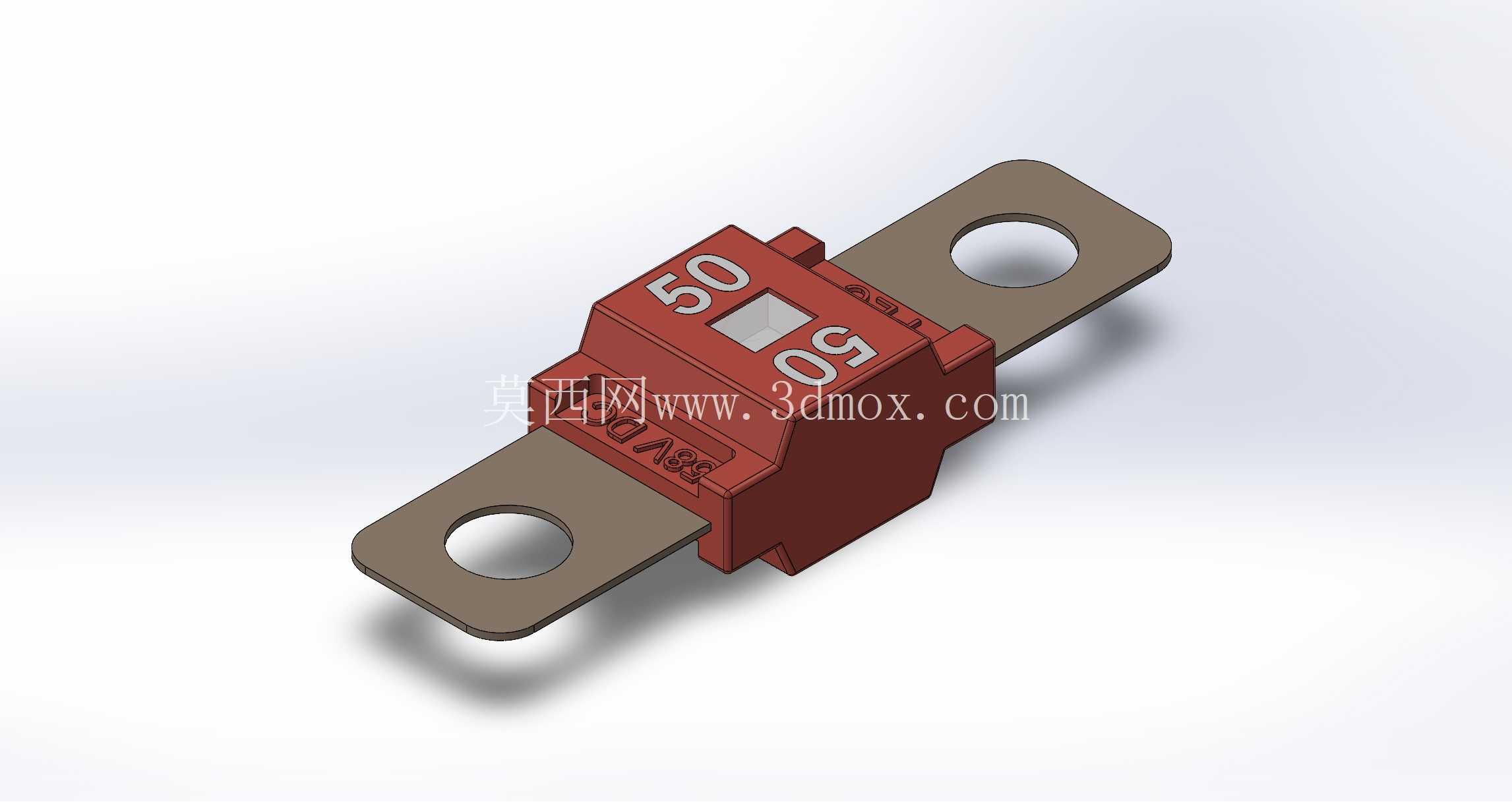

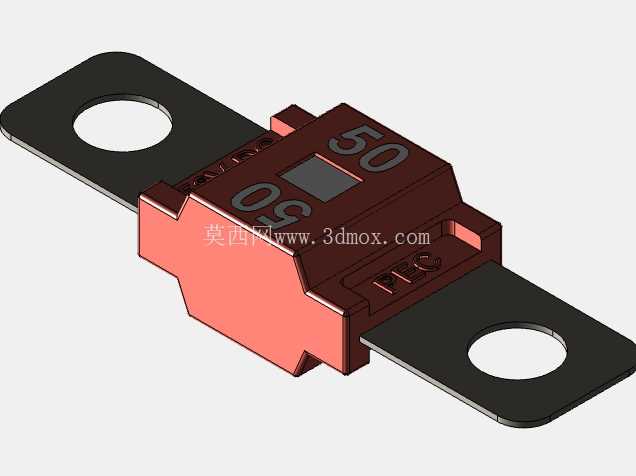

　　从结构设计来看，绝缘本体采用耐温阻燃的工程塑料注塑成型，本体表面直接模印额定电流参数，哪怕长期在高温机舱或者储能柜内使用，标识也不会因为油污、积灰或者温度变化出现脱落模糊的问题，方便后期运维检修时快速识别规格。两端的导电接片采用镀锡紫铜材质，既保证了足够的导电率，也能在潮湿、多盐雾的使用环境下延缓氧化速度，接片上的安装孔尺寸做了统一的公差控制，同系列不同电流规格的产品安装孔位、接片间距、本体外形尺寸完全一致，也就是说在做配电结构设计的时候，不需要因为后期调整回路保护电流值，重新修改母排的开孔位置或者安装空间，不管是50A还是70A的规格，都能直接替换安装，这一点在批量设备的迭代改型时能省下不少结构调整的工作量。

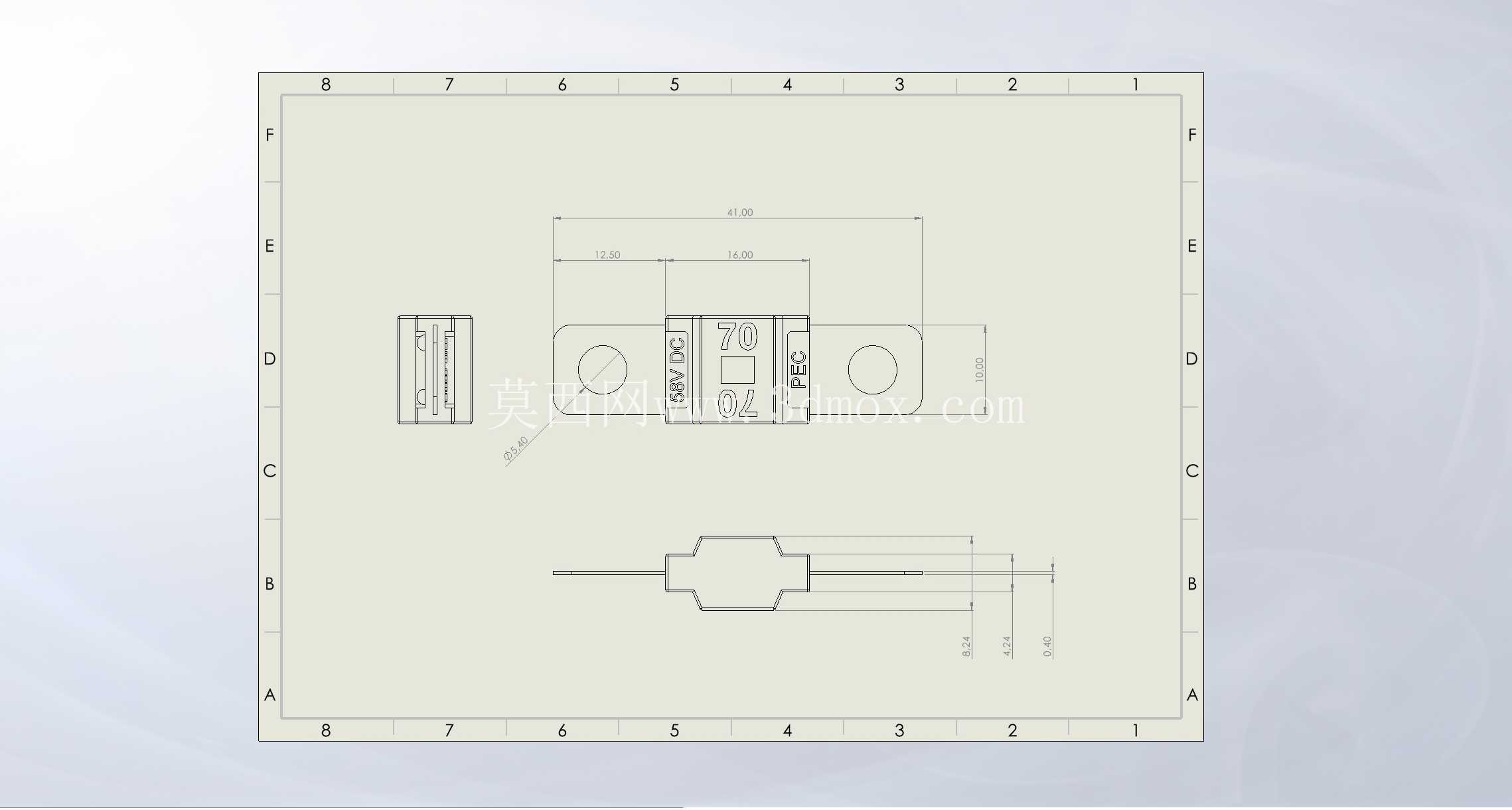

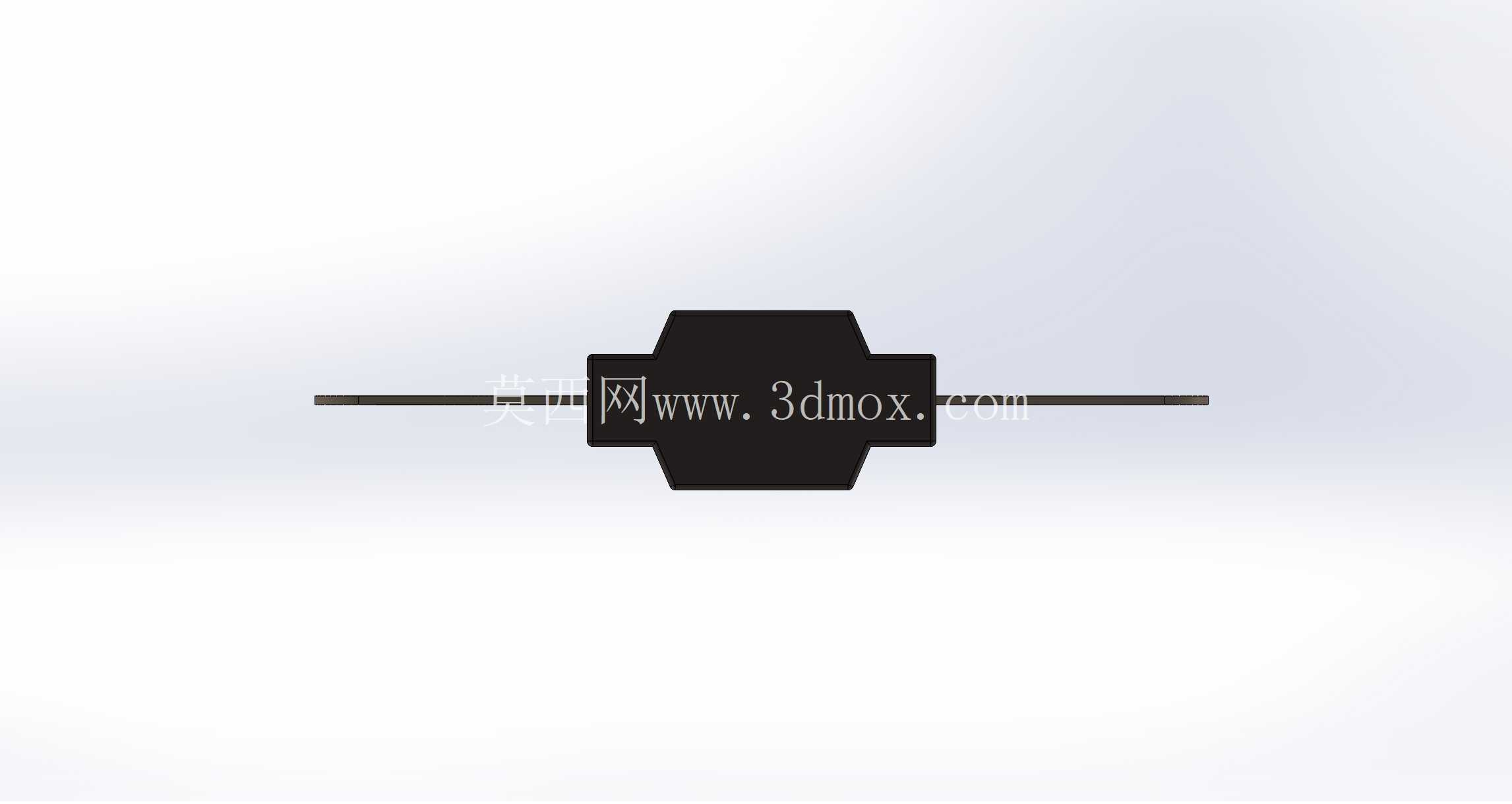

　　设计这类零件的三维模型时，首先要卡准的就是安装边界尺寸：两端接片的安装孔中心距是整个零件最核心的安装参数，直接决定了母排上两个固定点的开孔距离，孔的直径要匹配常用的接线螺栓规格，不能出现螺栓穿不过去或者间隙过大导致压接接触面积不足的问题；其次是绝缘本体的凸起高度，要考虑到相邻母排之间的电气间隙，本体的宽度不能超出接片太多，避免在紧凑的配电仓内和周边其他元器件产生干涉；接片的厚度也要和实际载流量匹配，保证在额定电流下的温升不超过材料的耐温阈值。

　　实际选型使用的时候，这类保险丝的响应速度属于快断类型，当回路出现短路或者过载电流超过额定值时，内部的熔体会快速熔断切断回路，避免后端的控制器、线束或者用电设备被大电流烧毁，因为是直接螺栓压接的结构，安装时需要控制螺栓的拧紧扭矩，扭矩过小会导致接触电阻过大，长期发热烧坏接片，扭矩过大则可能压裂绝缘本体或者导致接片变形，影响导电性能。同系列统一尺寸的设计思路，也给三维建模带来了便利，只需要调整本体表面的电流标识和内部熔体的参数，就能快速衍生出不同电流规格的模型，不需要重复绘制安装结构部分，能大幅提升配电系统三维布线的设计效率，在做整机的BOM整理时，也能减少安装紧固件的规格种类，降低生产装配时的物料管理难度。

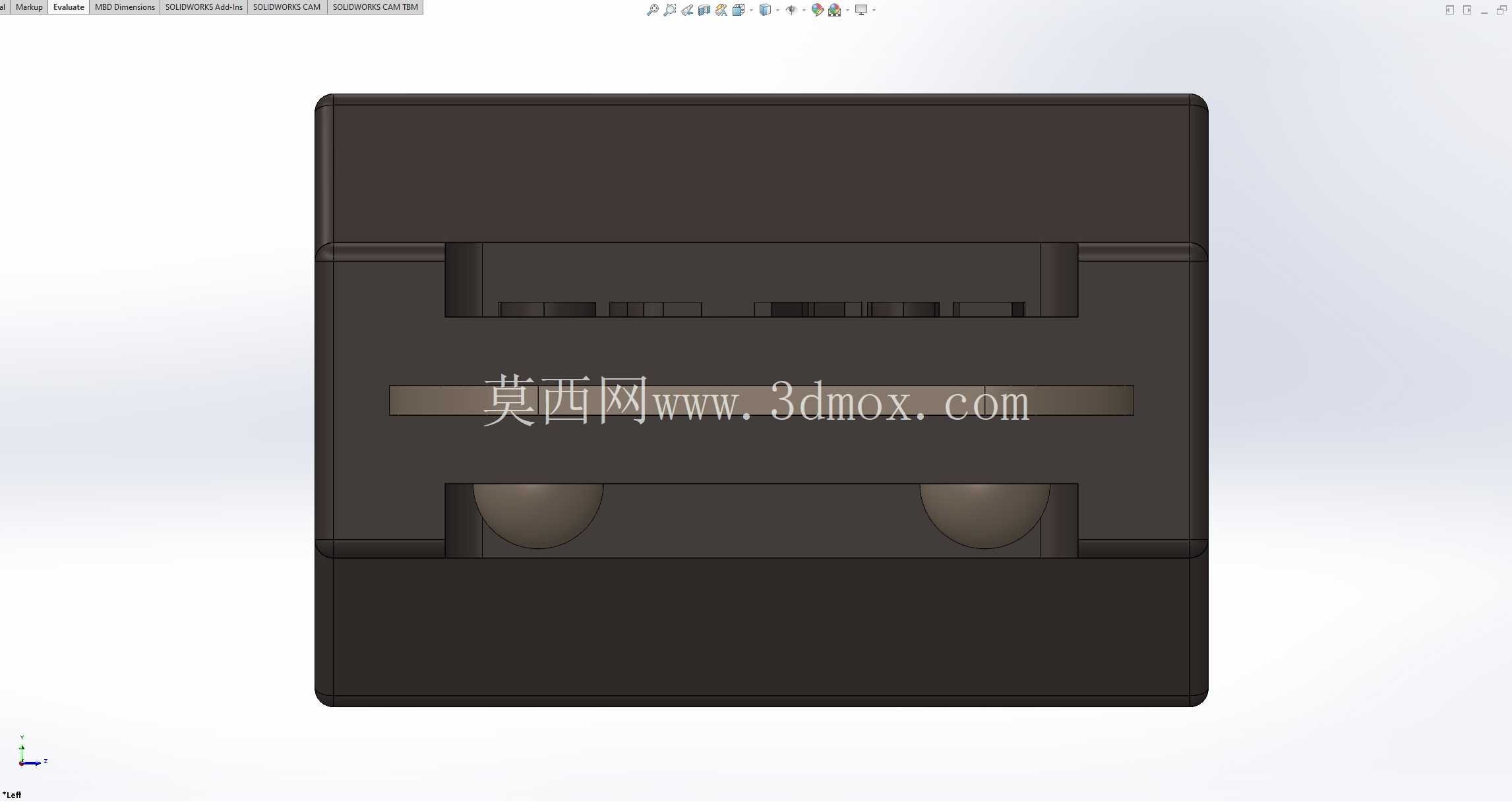

　　在户外储能设备、电动叉车、低速电动车、光伏离网系统的直流侧配电里，这类保险丝的使用频率非常高，相比传统的陶瓷管保险丝，它的抗振动性能更好，在设备移动或者运行产生振动的工况下，不会出现插接松脱的问题，绝缘本体的抗冲击性能也更强，不会因为轻微的磕碰就出现碎裂失效的情况。建模的时候还要注意本体和接片的配合位置，接片和绝缘本体之间不能有缝隙，避免实际生产时出现封装不严，内部熔体受潮或者进灰影响分断能力的问题，接片伸出本体的长度也要控制在合理范围，既要保证螺栓压接时有足够的接触面积，也不能因为接片过长导致带电部分裸露过多，降低电气安全距离。
