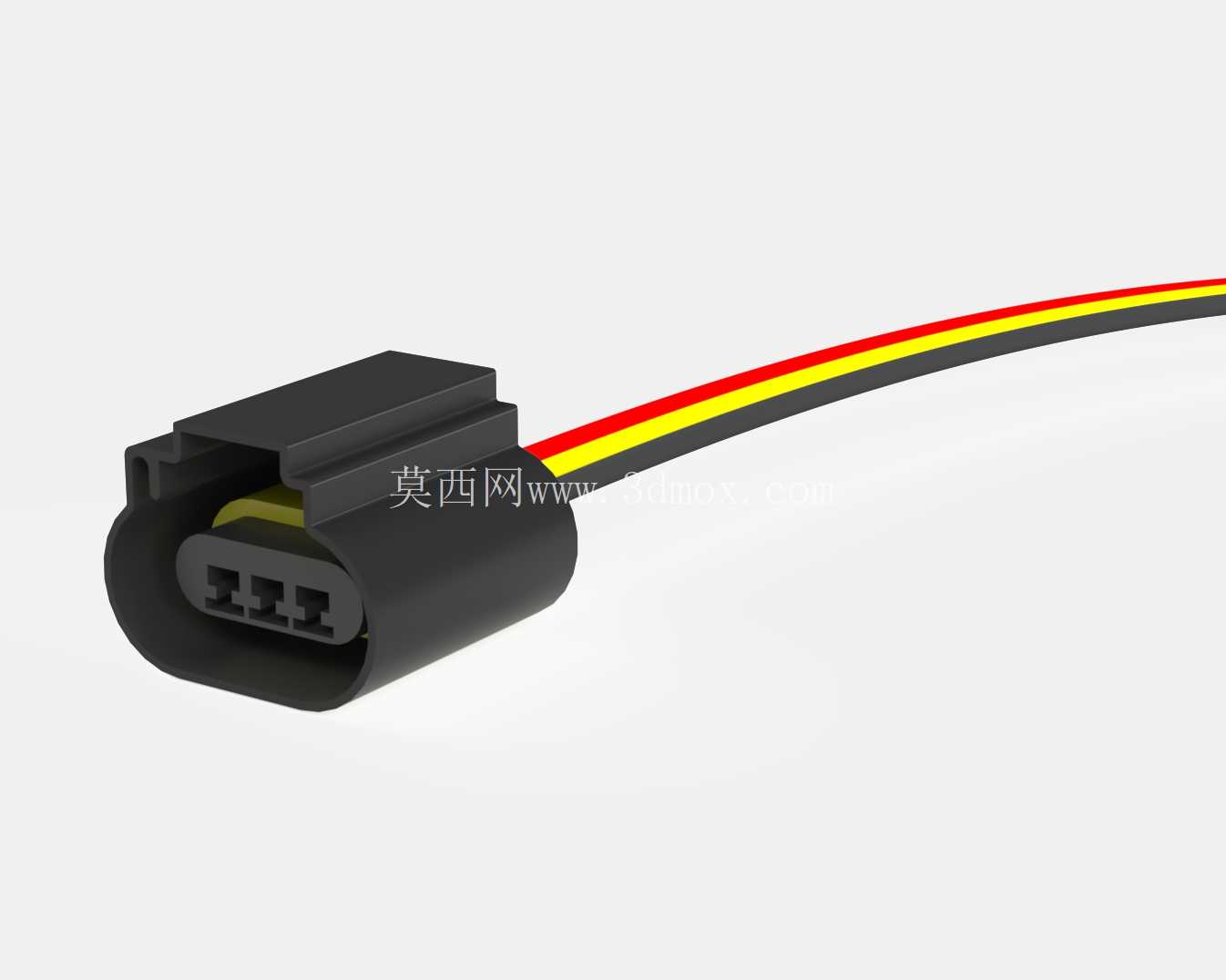

H13大灯线束连接插头三维结构

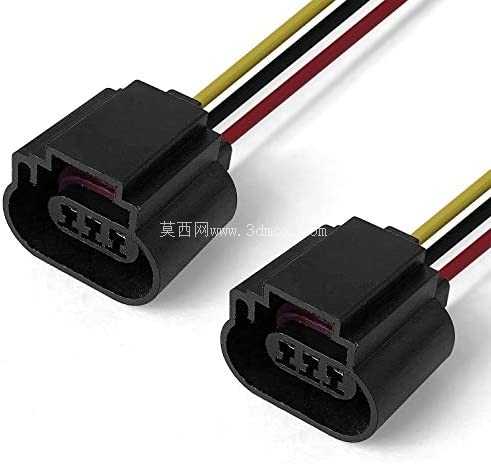

　　这款接插件主要面向乘用车辆前照明系统的线束对接场景，适配H13规格大灯的供电回路连接，在整车线束布局中承担前大灯灯组与车身主线束之间的电力传输、信号导通作用，日常使用中需要耐受发动机舱内的高低温交变、振动冲击以及泥水飞溅的复杂工况，因此结构设计上优先考虑连接可靠性与密封防护性能。从结构设计逻辑来看，整体采用卧式插拔的布局形式，插头本体选用耐温阻燃的工程塑料注塑成型，外壳做了带弧度的导向止退结构，插拔时可以顺着导向斜面顺利对位，插合到位后止退卡扣会自动卡入对接插座的卡槽内，避免车辆行驶过程中因持续振动出现松脱断电的问题。

　　接插端内部设置三个独立的端子腔，分别对应远光、近光以及接地回路的导电端子，每个端子腔都设计了独立的端子锁止结构，端子压接线束插入后会被锁止片固定，不会因拉扯线束导致端子退针脱出。出线端采用尾部渐变收窄的结构，线束从插头尾部引出后做了密封过渡设计，配合线束上的橡胶密封圈可以阻挡水汽、灰尘从出线位置进入接插内部，降低电路氧化短路的风险。附带的三根导线分别采用红、黄、黑三色绝缘层做回路区分，装配时可以直接通过线色对应回路定义，减少装配过程中线序接反的概率，导线与插头内部端子采用冷压接工艺连接，压接位置做了应力释放结构，避免线束弯折时应力集中在压接点导致线芯断裂。

　　从安装边界来看，插头整体外轮廓尺寸适配H13大灯灯座后部的安装空间，插合后整体突出灯座的长度控制在合理范围内，不会与灯组后部的防尘罩、调节机构产生运动干涉，插拔操作所需的手部操作空间也做了预留，售后维修更换灯泡时不需要额外拆卸周边其他部件，就可以直接拔下插头完成灯泡更换操作。在建模过程中，对插合面的公差配合做了对应预留，插头外壳与对接插座的配合间隙控制在合理范围，既保证插拔力度适中不会过紧或过松，也能保证插合后的密封性能，卡扣的变形量也按照材料的弹性模量做了校核，反复插拔50次以上卡扣不会出现塑性变形断裂的问题。

　　内部端子的固定槽尺寸按照常用的6.3规格插片端子做适配，端子插入后的保持力满足整车线束的拉力测试要求，承受规定范围内的轴向拉力时不会出现端子移位。外壳表面做了哑光磨砂处理，避免发动机舱内长期光照导致塑料材质过早老化变脆，外壳的棱角位置都做了圆角过渡，没有尖锐的飞边棱角，装配过程中不会划伤操作人员的手部，也不会割破线束的绝缘层。这款接插件除了应用在原厂整车线束装配场景外，也适配后期大灯改装、LED灯泡替换的线束对接需求，结构上完全兼容原厂H13灯座的对接尺寸，不需要额外改动线束就可以直接替换使用，导通性能与原厂部件保持一致，不会出现接触不良导致的灯泡闪烁、烧蚀端子等问题。建模时还原了实物的所有装配细节，包括外壳的分型线位置、卡扣的弹性臂厚度、端子腔的内部挡筋结构，以及导线出线位置的弯曲弧度，在做整车线束布置仿真、灯组装配干涉检查时，可以直接调用该模型进行装配验证，不需要再对模型做二次简化处理，能够准确反映实际装车后的空间占用情况。
