集成式工业撬装管路系统结构设计

　　这套撬装管路结构在流体输送类工程场景里应用十分广泛，不管是油气田的井口计量输送、化工园区的介质中转单元，还是水处理环节的工艺管路集成，都能见到这类结构的身影。区别于现场零散拼接的管路安装形式，撬装结构的核心逻辑是把所有管路、阀组、支撑构件全部在工厂内完成预制组装，整体运输到现场后只需要对接进出口法兰就能完成投用，能大幅压缩现场施工的周期，减少现场焊接、试压带来的质量不可控因素。

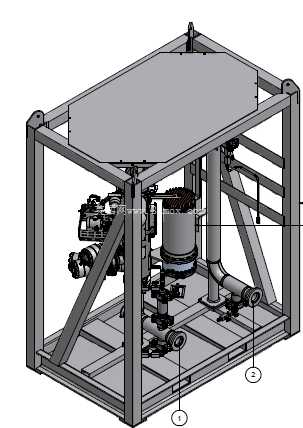

　　从结构组成来看，外围的框架采用型钢焊接成型，主立柱选用矩形型钢，斜向支撑做三角形受力补强，框架顶部预留了整面的防护盖板安装位，既可以避免上方落物砸损内部管路阀件，也能在户外使用时减少日晒雨淋对管路的侵蚀，框架底部的基座预留了标准的叉车孔位和吊装吊点，不管是车间内转运还是长途运输、现场吊装，都不需要额外制作工装，适配常规的工业搬运、吊装设备的作业边界。

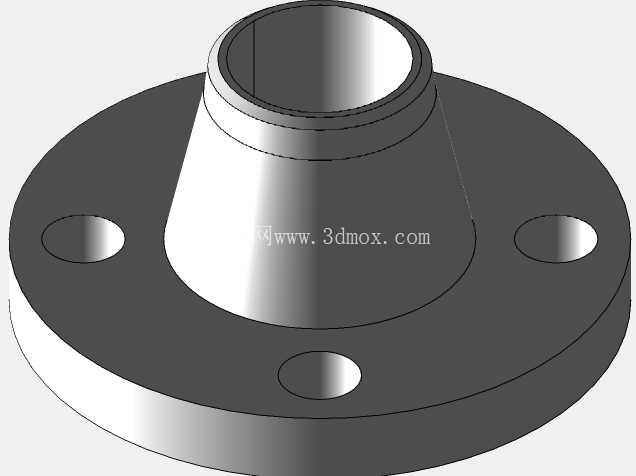

　　内部的管路布局完全顺着介质流向做排布，减少不必要的弯头变径来降低管路压损，竖直方向的主管路通过管卡固定在框架的横向支撑梁上，水平方向的分支管路根据阀件操作的预留空间做分层排布，操作手轮、仪表接口全部朝向框架外侧的操作通道，日常巡检、开关阀门、读取仪表数据的时候不需要探身到框架内部，操作安全距离符合工业现场的作业规范。管路之间的连接根据压力等级选用法兰或者卡套连接，所有焊缝位置都预留了试压操作的空间，后期检修更换阀件的时候不需要大面积拆解周边管路。

　　设计过程中首先要核算框架的整体刚性，满载工况下的管路充液重量、阀件自重全部加载到框架基座上，要保证吊装过程中框架的变形量控制在管路允许的挠度范围内，避免管路因为框架变形出现密封面错位泄漏。其次要考虑管路的热胀冷缩补偿，长距离的直管段上预留了自然补偿的弯管结构，不需要额外加装补偿器就能适配常规工况下的温度变形量。安装边界上，框架的整体尺寸适配标准集装箱的内部装载尺寸，运输过程中不需要做超限运输申报，现场安装时只需要做基础的水平找平，对接进出口的工艺管路和控制线缆就能完成部署，相比现场散装的管路系统，现场安装工作量能减少七成以上。

　　另外这套结构在设计时充分考虑了运维的便利性，框架内部预留了足够的检修通道，人员可以进入框架内部对管路焊缝、阀件密封点做巡检，底部的基座做了镂空设计，管路跑冒滴漏的液体可以直接排出，不会积存在框架内部造成构件腐蚀。所有管路的支撑位置都做了减震垫的安装位，输送带压介质时的管路振动不会直接传递到框架上，减少长期振动带来的紧固件松动风险。
