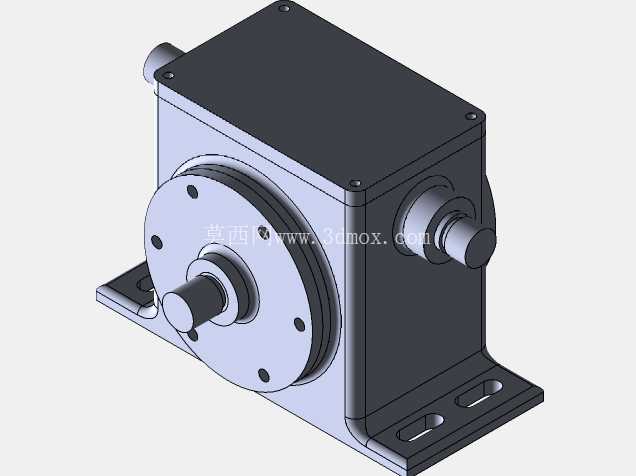

同轴式中型齿轮减速传动装置

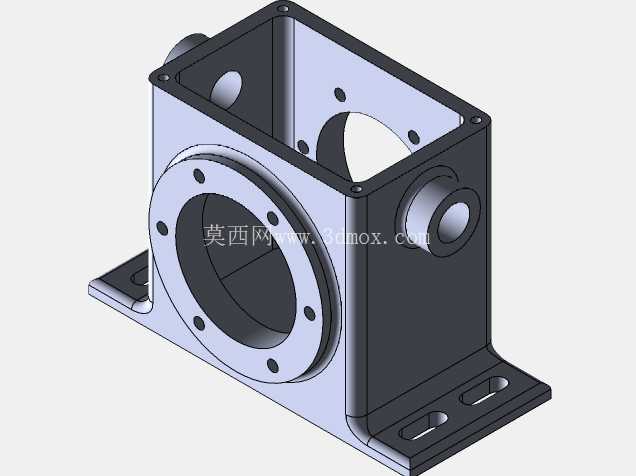

　　这款同轴式减速传动结构，在常规轻工输送、小型自动化生产线的动力匹配场景中适配性极强，日常做设备改造时经常会碰到这类安装空间受限、输入输出轴需要同轴布置的工况，它的结构设计刚好能解决原动机转速过高、输出扭矩不足的匹配问题。从实际安装边界来看，底部带安装腰型孔的一体式铸铝底座是核心安装基准，腰型孔的预留长度可以覆盖安装面±3mm的孔位公差，现场装配时不需要重新配钻安装孔，能大幅缩减现场调试的工时，底座的厚度经过加强处理，满负载运行时不会出现底座振颤的问题，能保证输出轴的传动同轴度稳定在允许公差范围内。

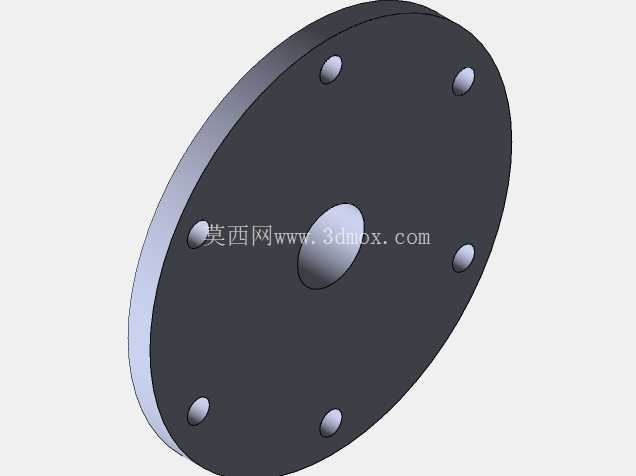

　　箱体采用剖分式方形结构，上下箱体通过四角的内六角螺栓紧固，结合面做了精铣密封处理，不需要额外加装密封垫就能达到IP54的防护等级，日常车间多粉尘、少量切削液飞溅的环境下也能正常运行，不会出现润滑油渗漏或者粉尘进入箱体磨损齿轮的问题。输入轴端采用法兰式安装接口，可以直接匹配标准NEMA尺寸的伺服电机或者异步电机，不需要额外做连接法兰的定制加工，输入轴的伸出长度做了优化，和电机轴配合时不会出现轴端顶死或者配合长度不足的问题，键槽的尺寸符合国标通用标准，更换不同品牌的动力源时不需要重新加工轴头。

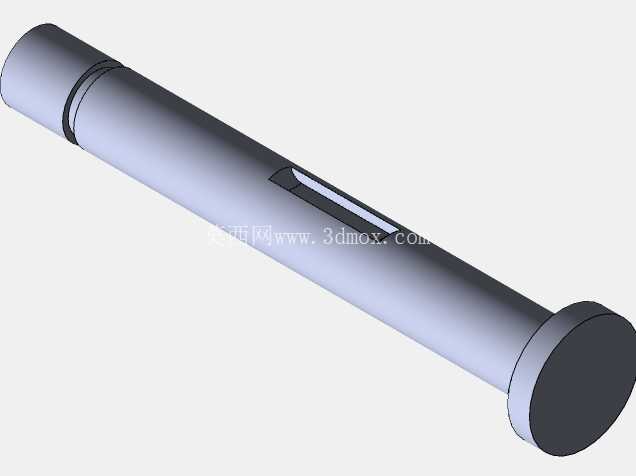

　　输出轴采用双轴承支撑结构，前后两个深沟球轴承分别布置在箱体轴承孔的两端，能承受一定的径向载荷和少量轴向载荷，配套皮带轮、链轮或者同步带轮做动力输出时，不会因为径向力过大导致轴弯曲变形，输出轴的轴肩尺寸做了限位设计，安装传动件时可以直接顶到轴肩定位，不需要反复测量安装位置，能保证传动件的装配位置精度。内部传动采用直齿圆柱齿轮分级减速结构，齿轮的模数根据额定输出扭矩做了匹配，齿面做了高频淬火处理，长期运行下齿面磨损量极小，齿轮的啮合间隙控制在0.1mm以内，正反转切换时的回程间隙很小，适配一些需要频繁正反转的往复传动工位时，传动定位精度能满足常规工况的使用要求。

　　设计时特意将注油孔设置在箱体顶部，放油孔设置在箱体底部侧端，日常维护更换润滑油时不需要拆解箱体，直接通过底部放油孔排空旧油，顶部注油孔加注新的齿轮油即可，箱体侧面预留了油位观察孔，可以直观看到箱体内润滑油的液位高度，避免缺油运行导致齿轮干磨损坏。从实际选型适配的角度看，这类减速装置的输入转速最高可以适配3000转的常规动力源，减速比覆盖常规的10到60区间，输出扭矩可以满足0.5到2千瓦动力源的扭矩放大需求，在小型皮带输送机、自动化包装线的进料机构、小型工装夹具的旋转驱动工位都能直接适配，不需要做额外的结构改动。箱体的外形做了圆角过渡处理，没有尖锐的棱角，车间安装调试时不会出现磕碰划伤的安全隐患，表面做了喷塑处理，长期在潮湿的车间环境下也不会出现漆面脱落、箱体锈蚀的问题。输入输出轴的轴端都做了防锈处理，长时间存放不会出现轴头锈蚀导致传动件无法装配的问题，轴端的中心孔可以作为装配时的同轴度找正基准，现场安装时可以通过百分表打中心孔的方式快速调整整机的安装水平度，保证输入轴和动力源输出轴的同轴度，避免运行时出现联轴器异常磨损、轴承发热的问题。
