单缸平衡梁蒸汽动力装置结构设计

　　在小型蒸汽动力演示、复古动力装置复刻以及教学实训场景中，单缸平衡梁式蒸汽机是极具代表性的往复式动力转换设备，这类结构最早应用于早期工业抽水、小型车间动力输出场景，如今更多用于机械原理教学、动力模型展示以及小型蒸汽动力系统的配套动力单元。这套单缸平衡梁蒸汽机的核心设计逻辑，是通过蒸汽压力推动活塞做直线往复运动，再借助平衡梁的杠杆传动结构，将活塞的直线动作转换为飞轮的旋转运动，最终实现动力的稳定输出，可配套小型取水装置完成底部水源提升作业，也可作为独立动力单元驱动小型负载运转。

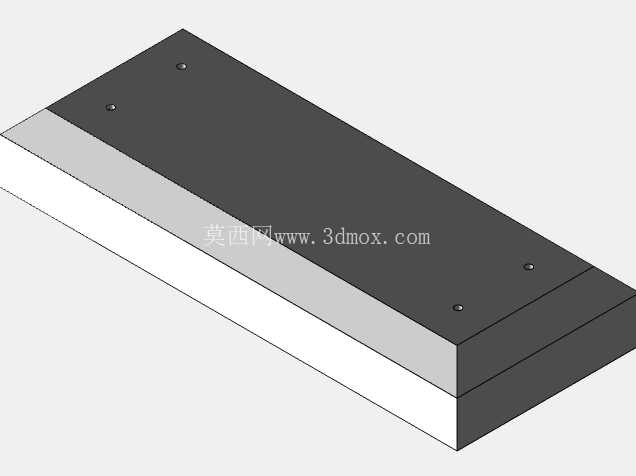

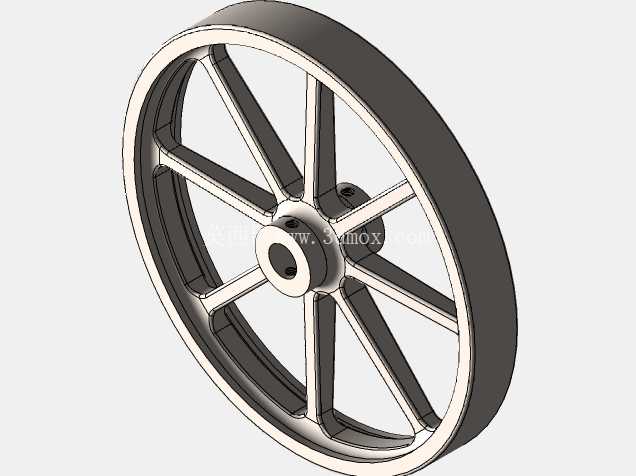

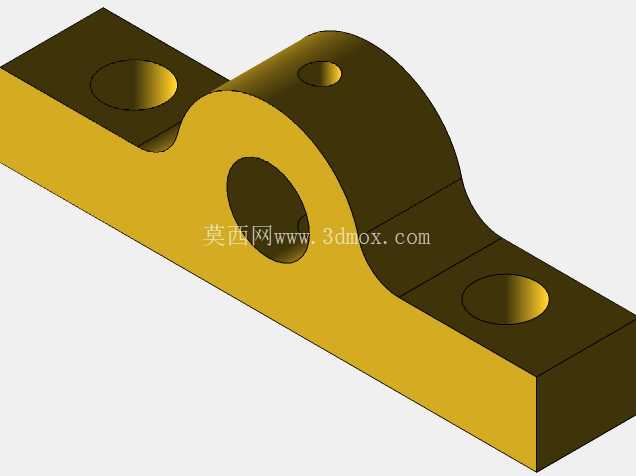

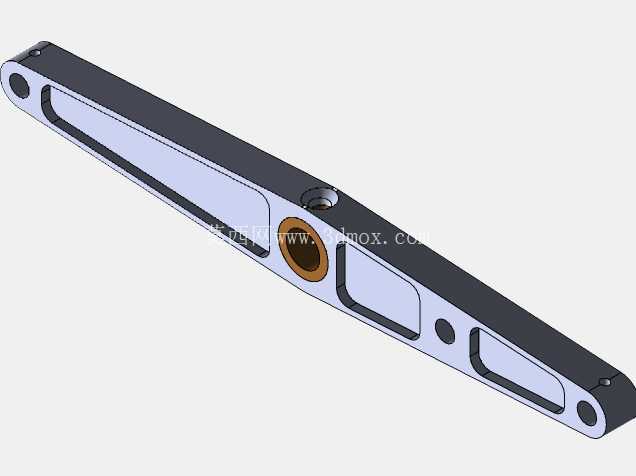

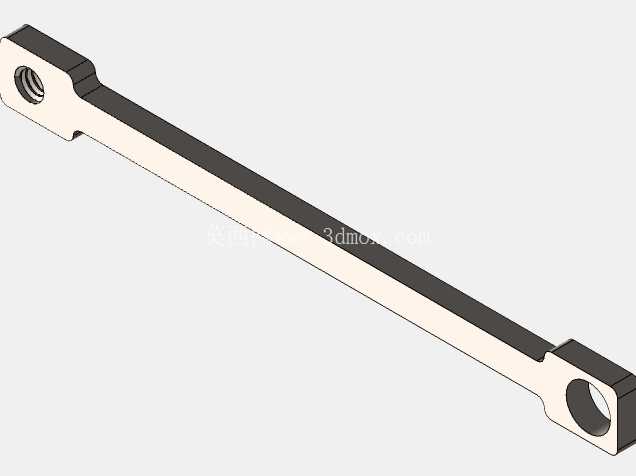

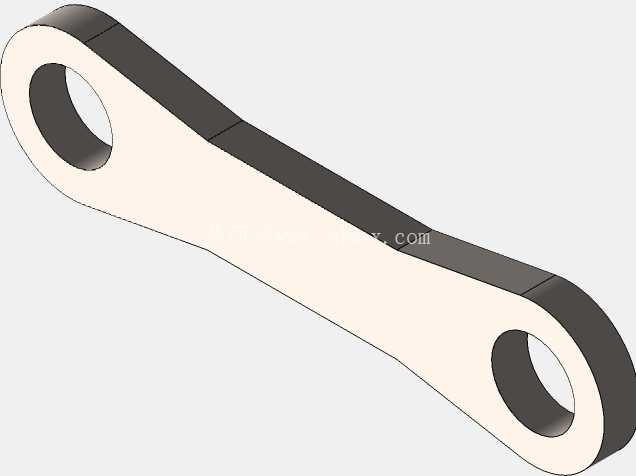

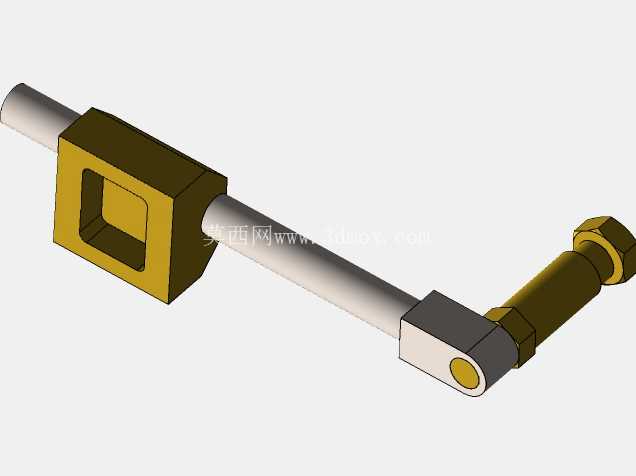

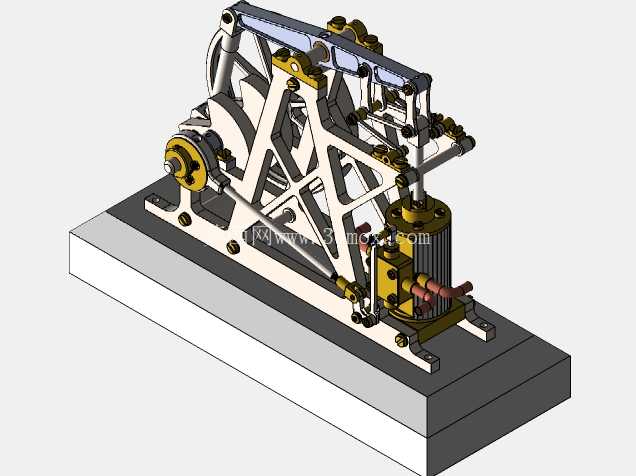

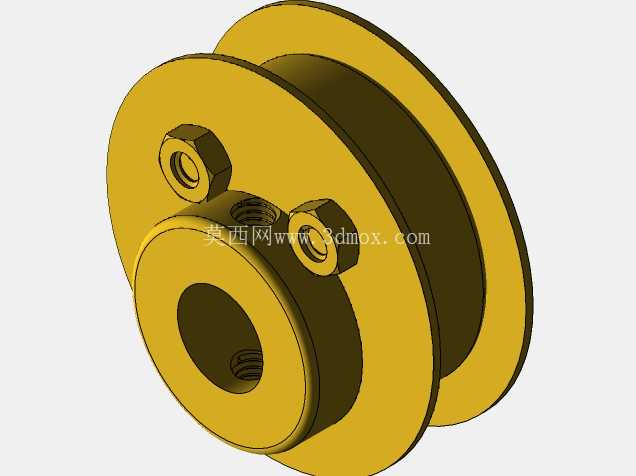

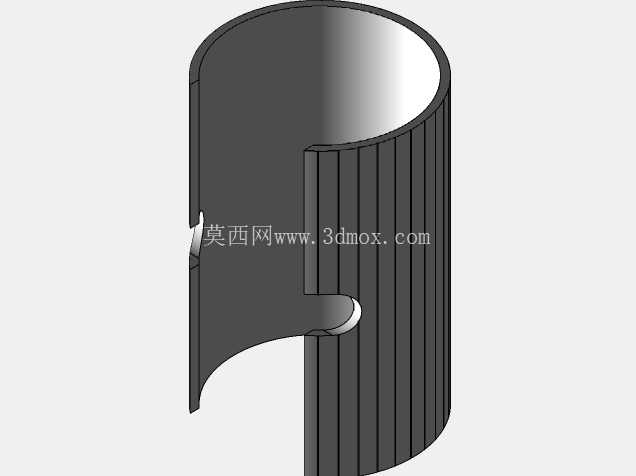

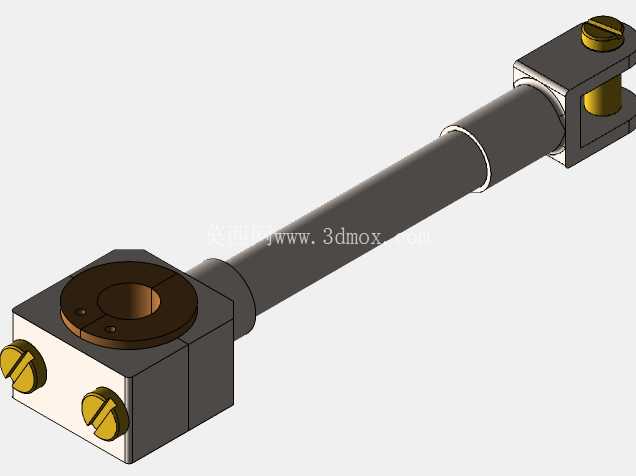

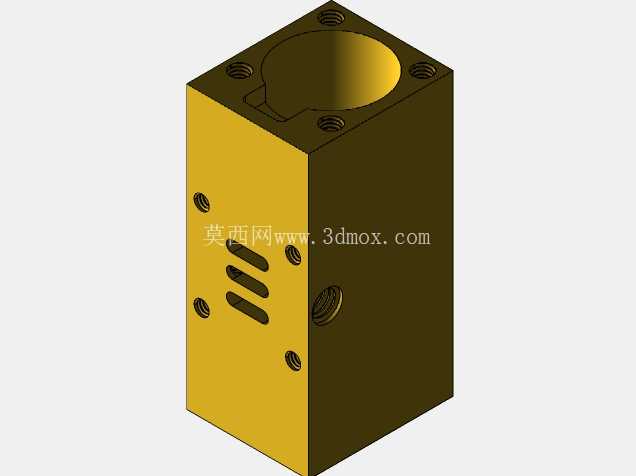

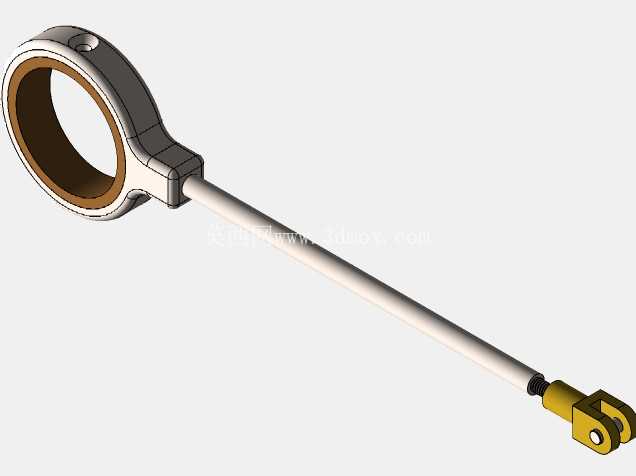

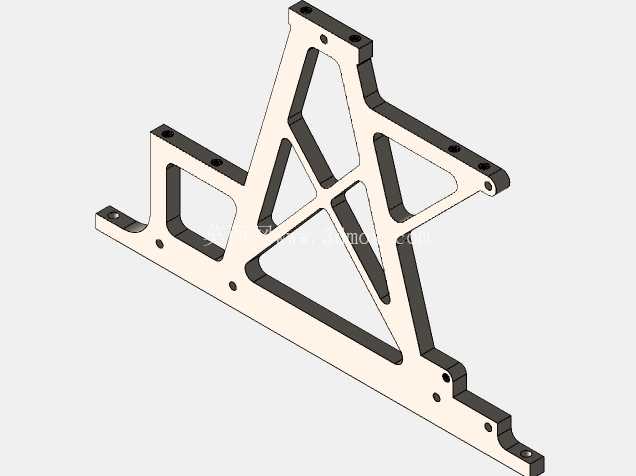

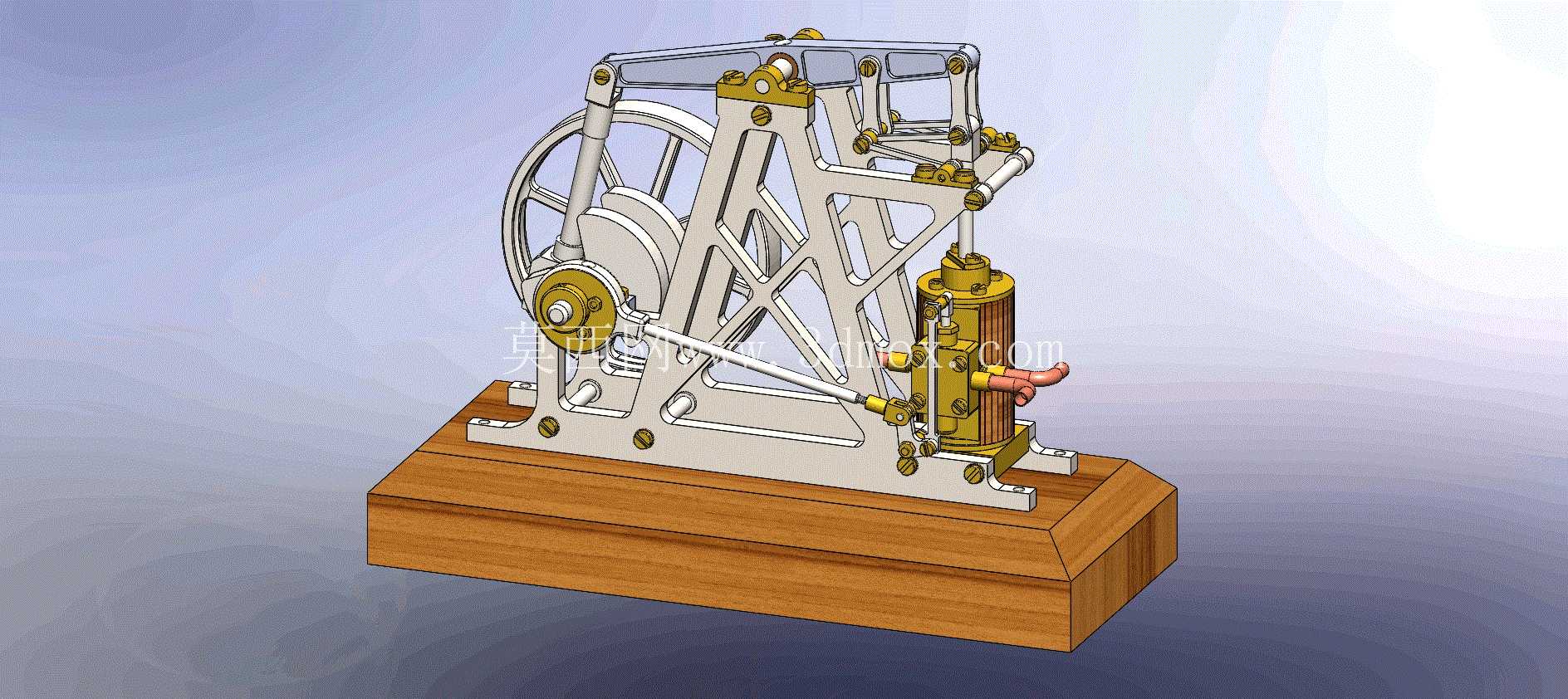

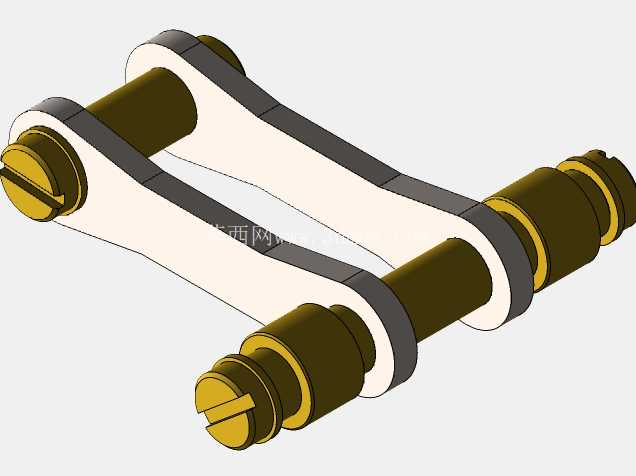

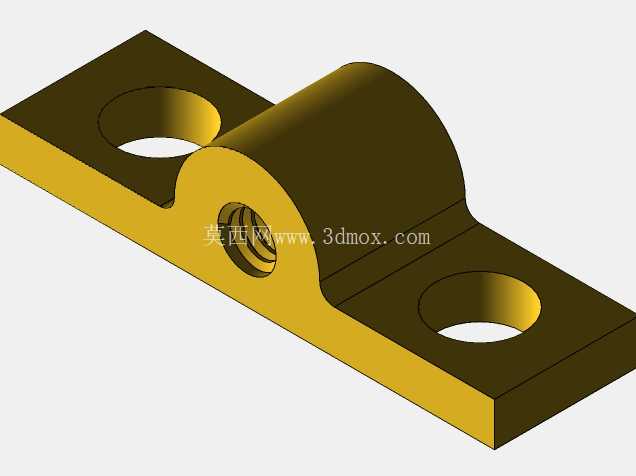

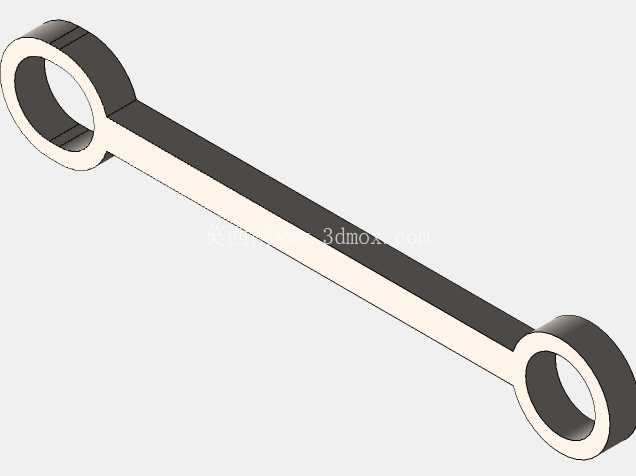

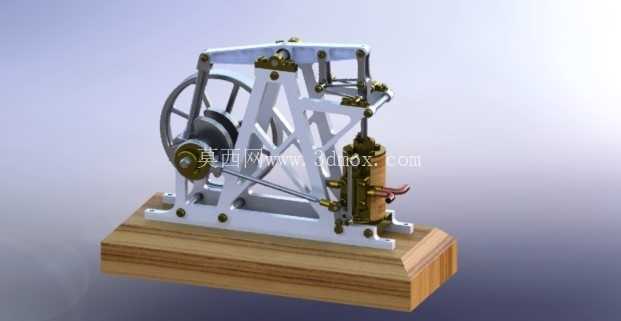

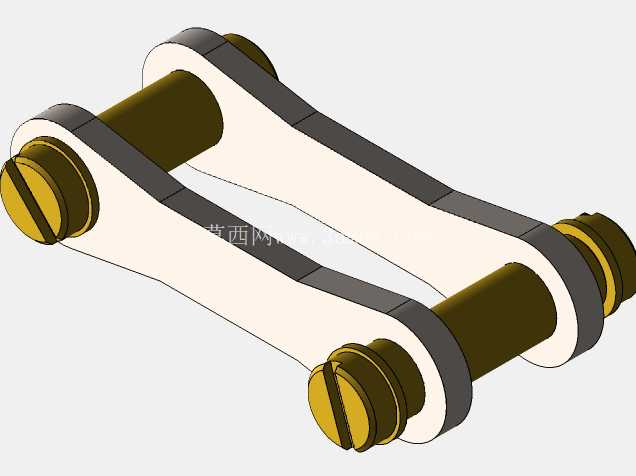

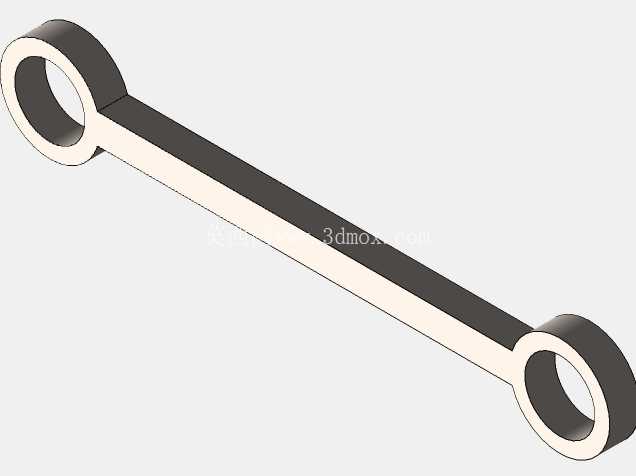

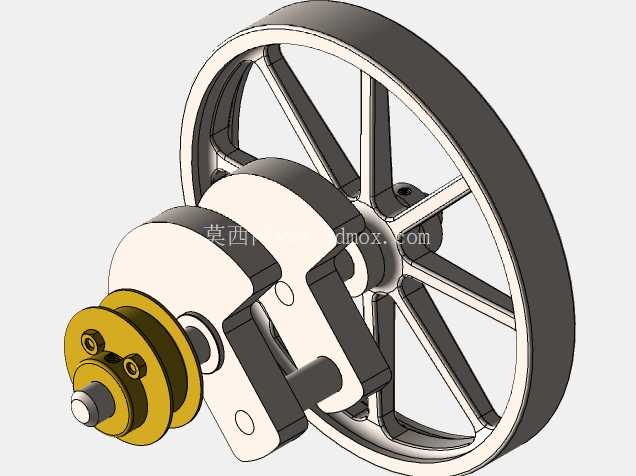

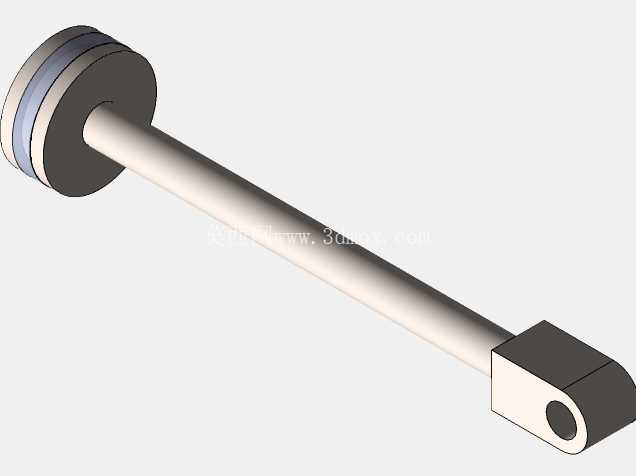

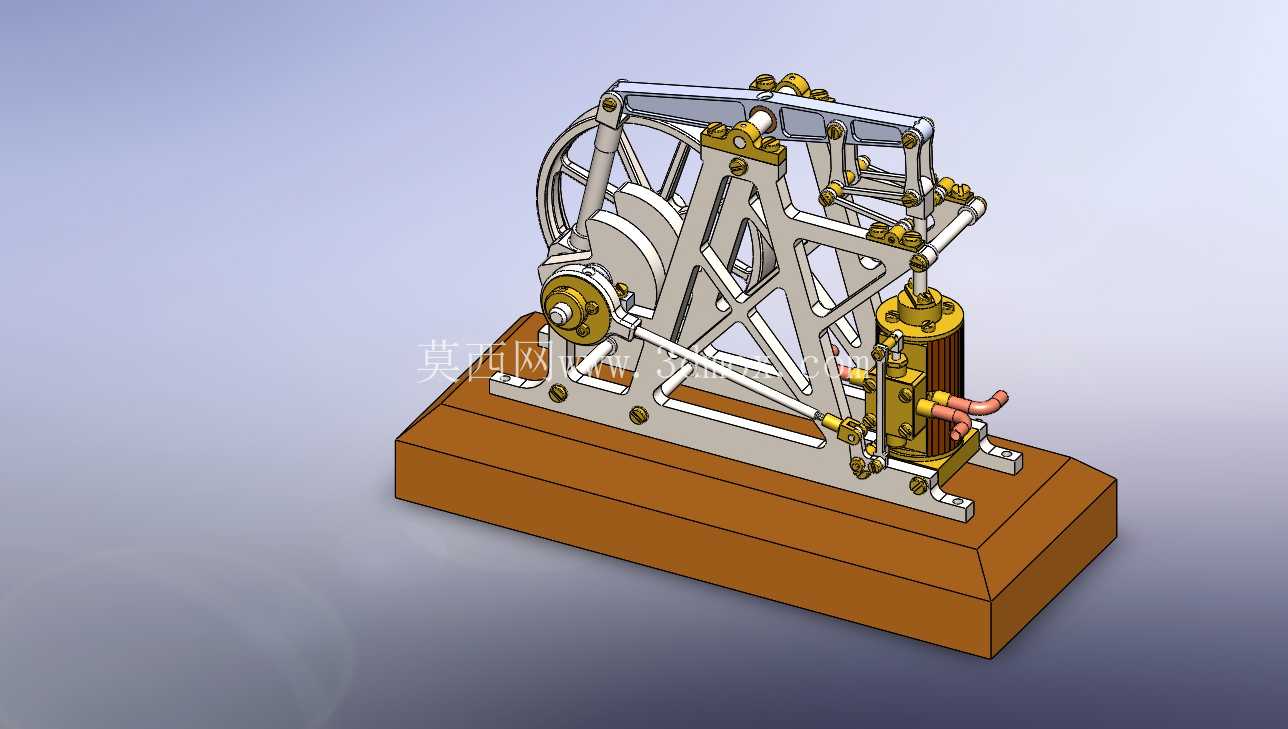

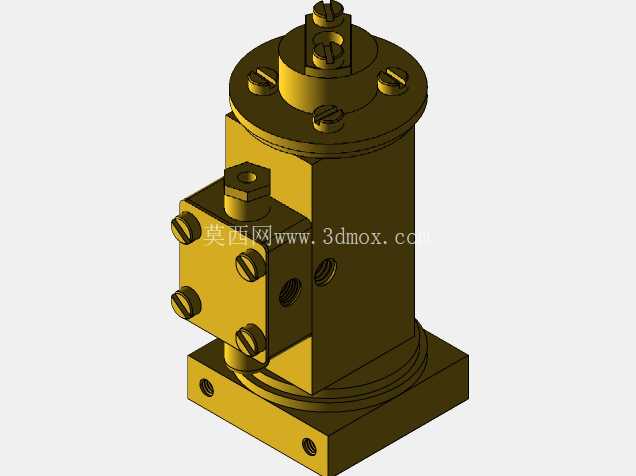

　　从结构布局来看，整套装置采用立式桁架式支撑结构，主体支撑框架采用三角稳定构型，所有受力节点均通过螺栓紧固连接，既保证了传动过程中的结构刚性，也降低了整机的自重，底座采用实木材质的安装基座，既可以隔绝传动过程中的微小振动，也为整套机构提供了平整的安装基准面，安装时只需将基座固定在水平操作台面即可，无需额外做复杂的地基找平处理。核心的活塞缸体布置在结构侧下方，进排气管路集成在缸体侧部，通过滑阀配气机构控制蒸汽的进出时序，保证活塞在上下行程中都能获得稳定的蒸汽推力，平衡梁作为核心的传动杠杆，中部通过铰接支座固定在顶部框架上，一端连接活塞推杆，另一端连接曲柄连杆机构，杠杆比例经过反复校核，既可以放大活塞的输出行程，也能降低传动过程中的侧向力损耗，避免活塞杆出现偏磨问题。与活塞端相对的平衡梁另一侧，通过连杆连接曲轴与飞轮组件，飞轮采用大直径轮缘结构，转动惯量经过匹配设计，可以储存活塞做功行程的多余能量，带动整套机构越过止点位置，保证输出转速的平稳性，避免出现运转卡顿的问题。在设计过程中，所有铰接位置都预留了润滑注油空间，长期运转时可以定期加注润滑脂降低铰接副的磨损，所有传动部件的运动包络都在框架结构内部，不会出现运动部件外露的问题，操作演示时的安全性更高。

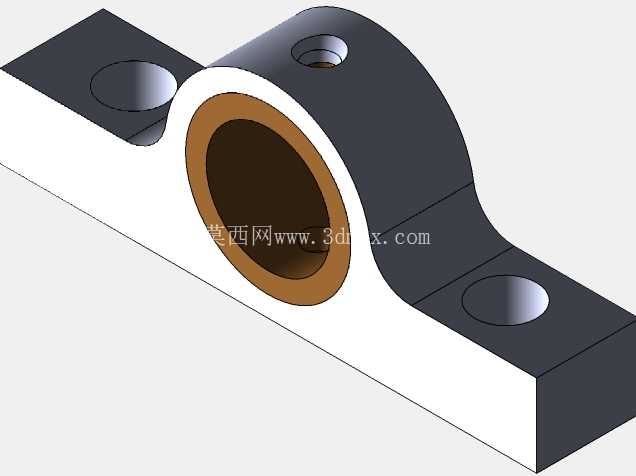

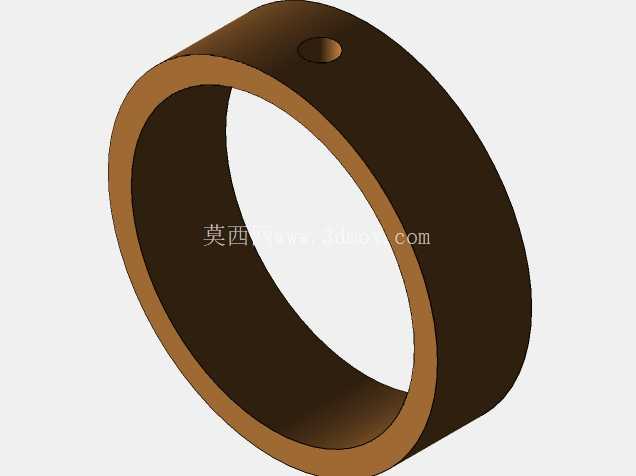

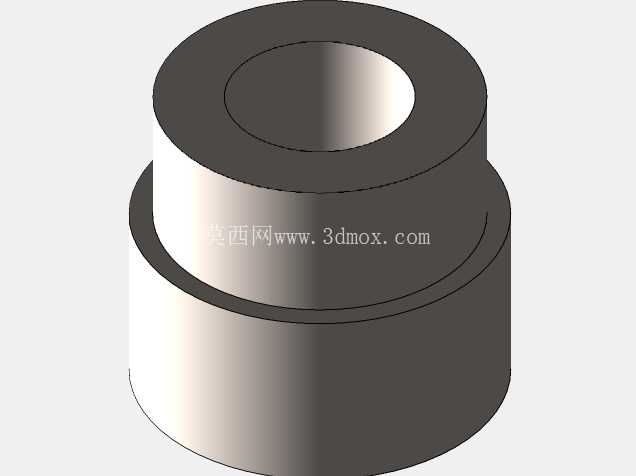

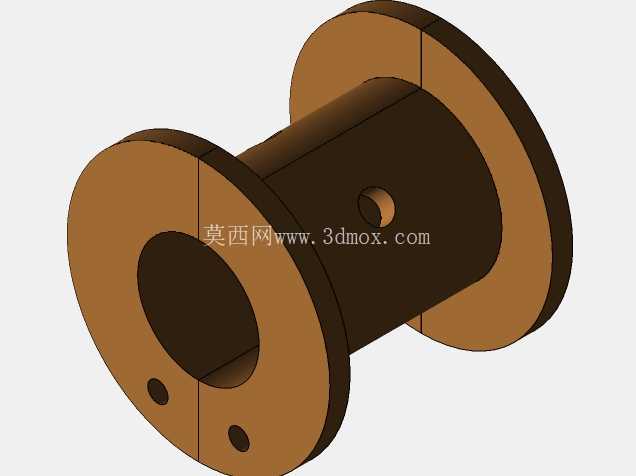

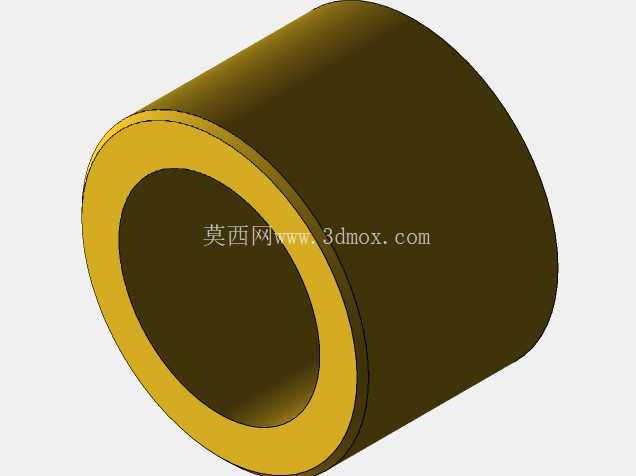

　　从安装边界来看，整套装置的横向宽度不超过支撑框架的外侧尺寸，纵向深度与底座长度保持一致，高度方向最高位置为平衡梁的上止点位置，安装时只需在基座周边预留不小于50mm的操作空间，即可满足日常调试、维护的操作需求，配套的取水组件可以直接连接在活塞侧的联动推杆上，无需额外改动主体结构，即可实现从低位水体向上抽水的功能，适配小型教学演示中的水循环系统搭建需求。整套结构的传动逻辑清晰，所有受力部件的强度都经过往复载荷校核，长期连续运转时不会出现结构变形或者传动卡滞的问题，平衡梁的铰接点采用耐磨衬套结构，即使经过长时间的往复摆动，也不会出现过大的配合间隙，保证配气时序与传动相位的准确性。

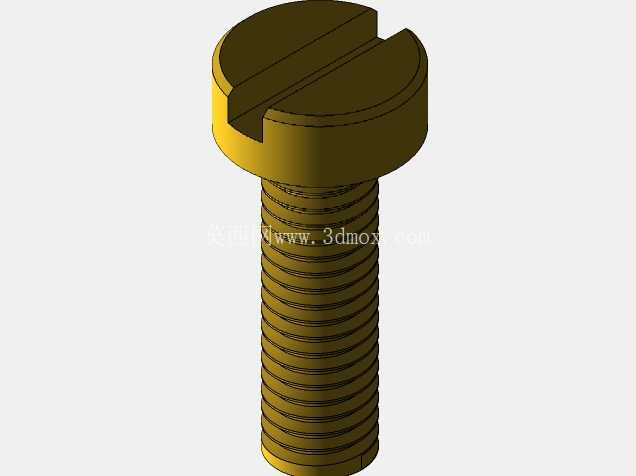

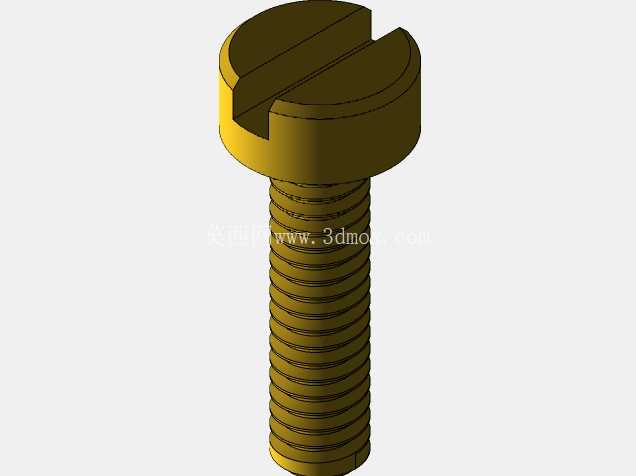

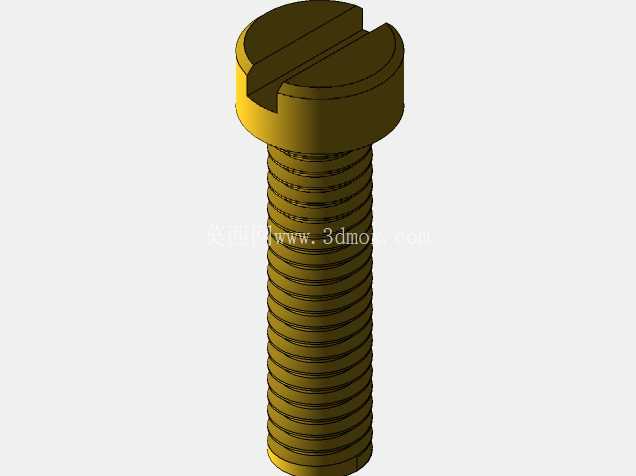

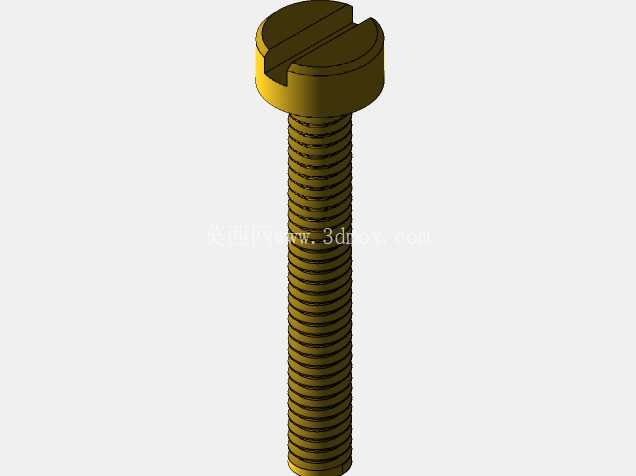

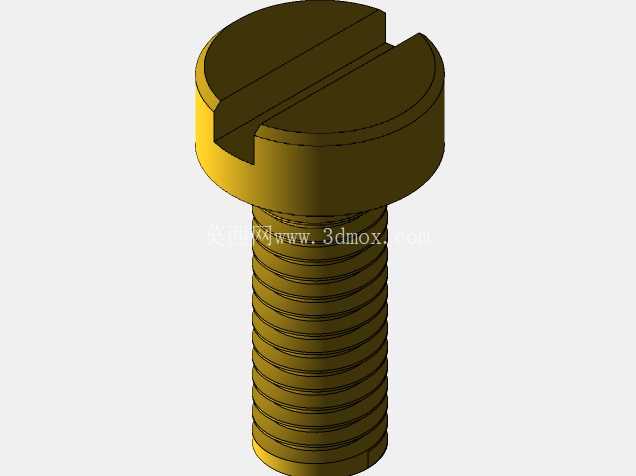

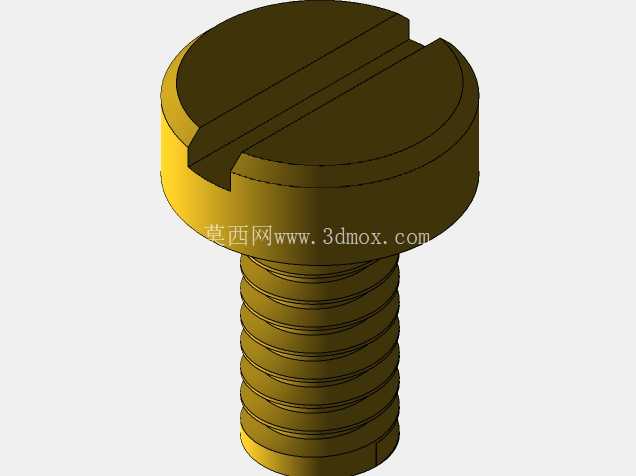

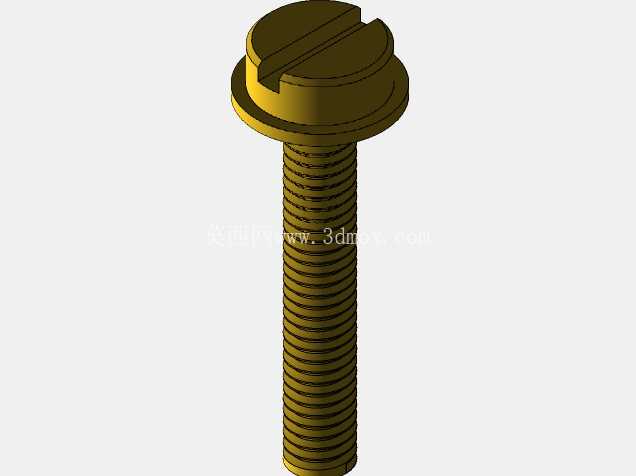

　　在实际应用中，这类小型平衡梁蒸汽机既可以作为机械原理课程中往复式动力转换、曲柄连杆机构传动的实物教学模型，帮助学习者直观理解蒸汽动力的能量转换过程，也可以作为复古动力爱好者的组装演示装置，还可以配套小型蒸汽发生装置组成完整的动力演示系统，完成抽水、驱动小型旋转负载等实际功能。结构设计上充分考虑了拆装维护的便利性，所有连接螺栓都采用标准件，损坏后可以快速替换，缸体与框架的连接位置采用定位销定位，重新拆装后不需要反复调整配合精度，即可恢复原有的传动精度。
