长螺杆吊挂式电缆桥架及爬梯支撑结构

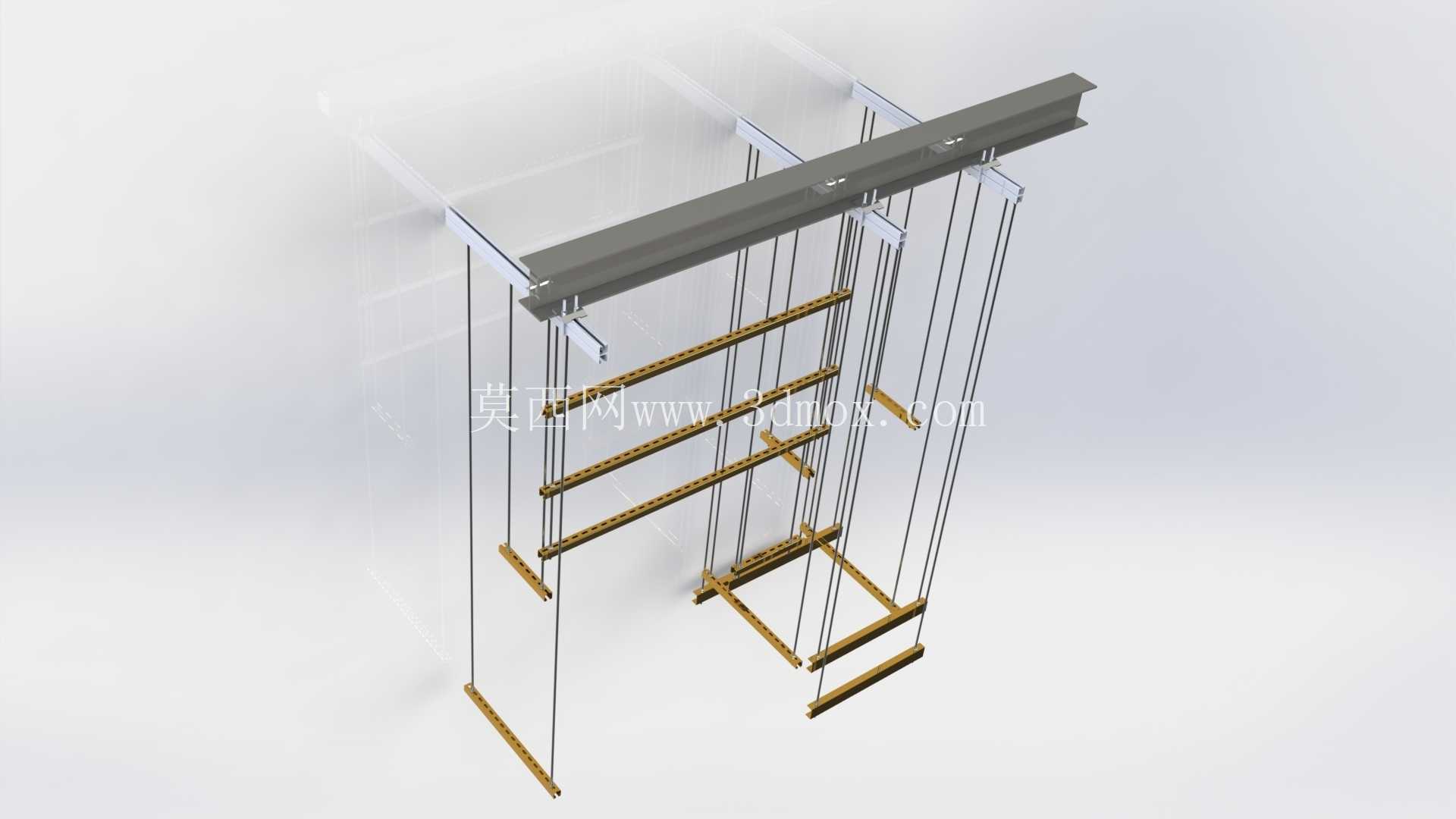

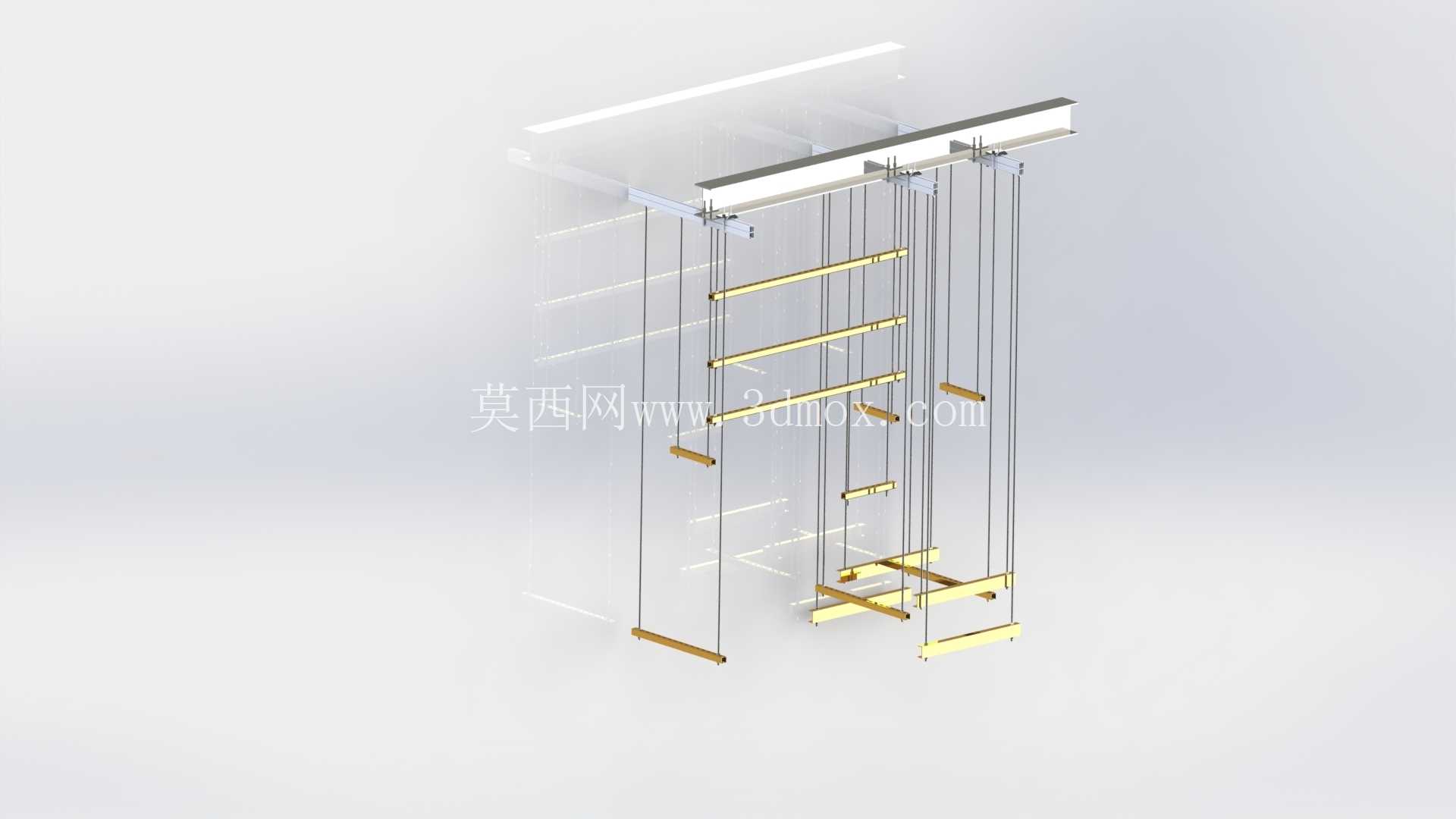

　　这套吊挂支撑结构主要服务于工业厂房、数据中心、大型商超地下管线层等场景的线缆敷设作业，区别于传统落地式支架占用地面通行空间、靠墙支架受墙面承重限制的问题，采用顶部生根的吊挂形式，可在大跨度无墙面依托的区域完成电缆桥架与检修爬梯的同步架设，适配层高3米至6米的常规室内管线布设空间，尤其适合老厂房改造、洁净车间管线升级这类无法在地面新增支撑点位、墙面不能大面积打孔固定的施工场景。

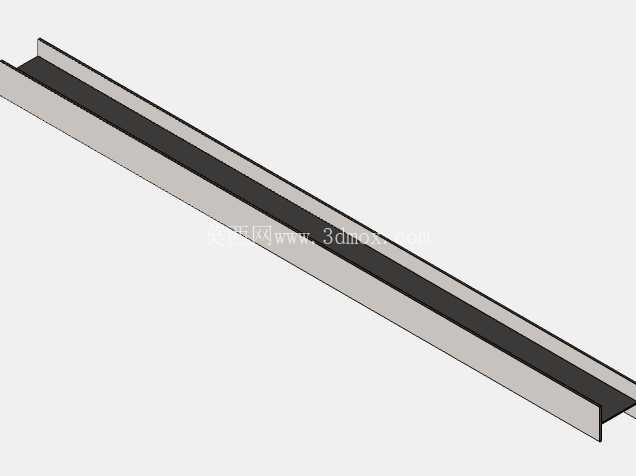

　　结构核心受力件采用通长螺纹吊杆，上端通过膨胀锚栓与顶部混凝土结构梁或预制钢结构檩条连接，无需额外焊接顶部转接件，现场安装时可根据实际吊装高度随意裁切吊杆长度，适配不同层高的安装需求，螺纹全段覆盖的设计让每一处连接点的高度都能独立微调，避免多根吊杆下料长度误差导致的桥架倾斜问题。顶部承载横梁采用标准槽钢构件，槽钢的翼缘结构刚好可以卡入桥架底部的定位卡槽，无需额外焊接固定压板，桥架放置后依靠自重即可完成初步定位，后续仅需在桥架两侧加装防跳卡扣即可完成固定，大幅缩减现场安装的焊接作业量，也方便后期线缆扩容时调整桥架位置。

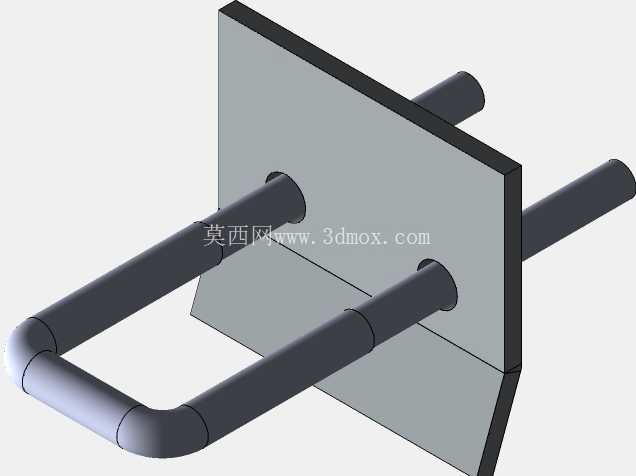

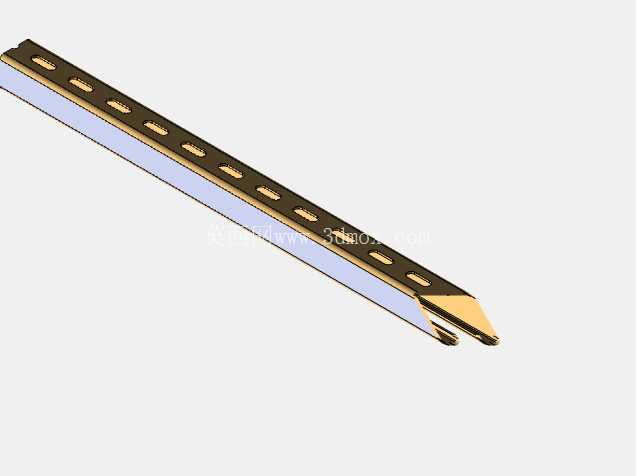

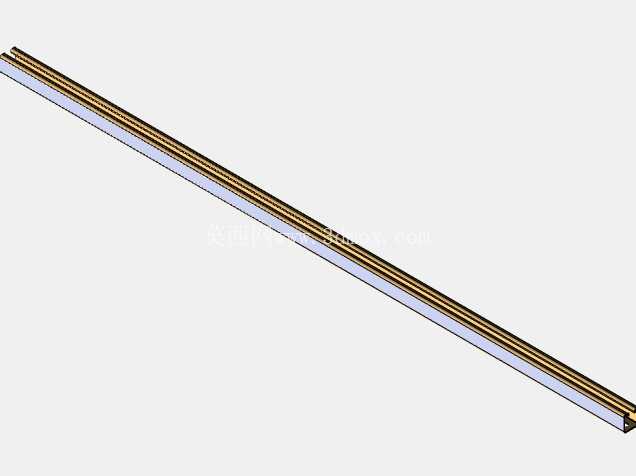

　　爬梯支撑与桥架支撑共用同一套顶部吊挂受力体系，爬梯的横向踏步采用等边角钢制作，踏步间距控制在300毫米，符合人工攀爬检修的步距要求，爬梯两侧的竖向受力筋直接与对应位置的螺纹吊杆通过抱箍件连接，不需要单独设置爬梯的顶部吊挂点，既减少了顶部结构的打孔数量，也让爬梯与桥架的相对位置保持固定，检修人员攀爬时可直接够到桥架侧面的线缆盖板，不需要额外探身操作，降低高空作业的安全风险。

　　从安装边界来看，单组吊挂结构的横向覆盖宽度可根据桥架宽度调整，常规适配200毫米至800毫米宽度的槽式、梯式电缆桥架，单组吊挂的纵向承载跨度控制在1.5米至2米区间，可承载单层桥架满放线缆加检修人员临时攀爬的总荷载，不会出现吊杆弯曲变形的问题。所有金属构件均采用热镀锌表面处理，适配潮湿车间、地下车库这类有轻度防腐需求的场景，若用于化工类腐蚀环境，仅需更换为不锈钢材质的吊杆与槽钢构件即可，整体连接形式不需要做任何调整。

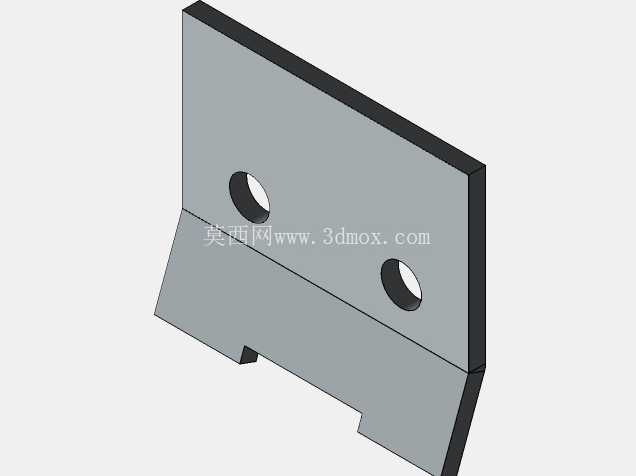

　　设计过程中特意规避了传统吊挂结构需要大量定制转接件的问题，所有连接配件均采用通用五金标准件，抱箍、螺母、垫片都可在常规五金市场采购，不需要单独开模制作定制零件，后期维护更换配件时不需要联系原生产厂家，现场运维人员即可完成配件替换。结构的受力传递路径清晰，顶部荷载通过槽钢横梁均匀分散到每一根螺纹吊杆上，再传递到顶部结构生根点，不存在应力集中的薄弱部位，建模过程中对每一处连接节点都做了干涉检查，确保现场安装时不会出现零件无法装配、螺栓拧入空间不足的问题。爬梯的最下端距离地面高度控制在1.2米至1.5米区间，既避免无关人员随意攀爬，也能让检修人员借助常规登高梯即可够到爬梯起始踏步，不需要额外设置爬梯护笼的连接点位，若现场安全规范要求加装护笼，可直接在爬梯两侧的竖向角钢上预留螺栓孔，直接加装标准护笼构件即可，不需要对原有支撑结构做改动。

　　这套结构的另一优势是管线排布灵活性强，若后期需要新增弱电桥架、消防管线，可直接在现有螺纹吊杆上加装对应的横担构件，不需要重新打设顶部吊挂点，尤其适合管线迭代频繁的互联网数据中心、智能制造车间这类场景，可大幅降低后期管线改造的施工成本与施工周期，减少对现有生产作业的影响。建模时所有零件均采用参数化绘制，吊杆长度、槽钢长度、踏步间距都可根据实际项目需求快速调整参数生成对应规格的零件，不需要重新绘制草图，可直接导出工程图用于生产下料，也可导入有限元分析软件针对不同荷载场景做受力校核，快速验证不同规格吊杆、槽钢的承载能力是否满足项目要求。
