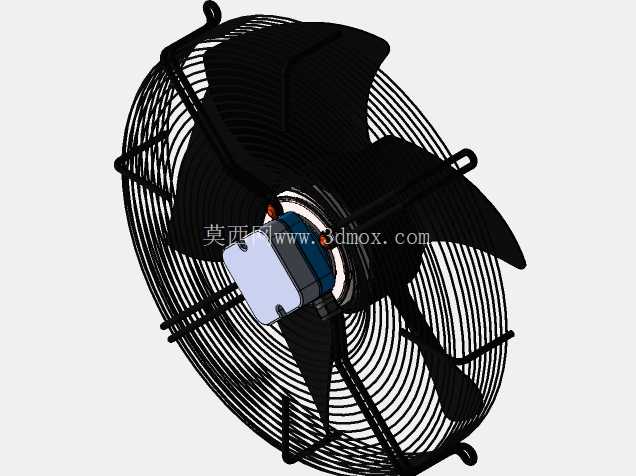

EBM外转子轴流散热风机结构设计

　　这款外转子轴流风机的三维结构还原，完全围绕工业散热场景的实际安装与运行需求搭建，建模过程中优先考量了设备在机柜、冷凝机组、新风系统等场景的适配逻辑。从实际应用来看，这类风机常被部署在通讯基站机柜、商用空调冷凝端、工业电控柜侧壁、冷库制冷机组的散热工位，负责在密闭或半密闭空间内构建定向空气流道，带走设备运行产生的累积热量，避免核心元器件因温升过高触发性能衰减或保护停机。

　　建模时首先梳理了整机的装配层级：最外侧的金属防护网罩采用等距螺旋钢丝排布结构，网丝间距经过实际工况校验，既可以避免异物侵入触碰高速运转的叶轮，又不会过度阻挡进风截面造成风阻损耗，网罩边缘的固定卡扣与风机端盖的卡槽位置完全对齐，安装时无需额外打孔适配，直接卡入后用螺丝锁紧即可完成网罩固定，适配常规侧壁安装的操作空间。叶轮部分采用后掠式宽叶片设计，叶片曲面的弧度经过气动逻辑优化，运转时可以在较低转速下实现更大的风量输出，同时降低叶片切割空气产生的湍流噪音，叶片根部与外转子壳体的连接位做了加厚过渡处理，避免长期高速运转产生的应力集中导致叶片根部断裂，叶轮做了整体动平衡校验的结构预留，建模时保留了平衡片的安装卡槽位置，方便实际生产时做动平衡调校。

　　核心的外转子电机部分，将定子绕组固定在中心安装座上，转子外壳直接与叶轮连接，这种结构可以大幅缩短电机的轴向尺寸，让整机的安装厚度控制在更小的范围内，适配安装空间局促的机柜侧壁场景。中心安装座的接线盒做了密封结构设计，出线位预留了防水格兰头的安装空间，可以满足户外喷淋、高湿度工况下的防护需求，安装座上的四个固定孔位采用行业通用的孔距标准，可直接替换同规格的常规轴流风机，无需改动原有设备的安装孔位。

　　从安装边界来看，整机的圆形外轮廓直径适配常规的风机安装开孔尺寸，安装座的突出高度不会超出网罩的平面范围，安装后不会与机柜内部的元器件产生干涉，风机的进风侧与出风侧都预留了足够的安全距离，避免离壁过近产生气流紊流影响散热效率。设计过程中还考虑了日常维护的便利性，网罩采用快拆结构设计，无需完全拆卸风机即可拆下网罩清理叶片表面积攒的灰尘，维持长期运行的风量稳定性，电机的轴承位采用密封式轴承安装结构，正常工况下无需额外加注润滑脂，降低后期运维的工作量。

　　在结构细节处理上，叶片与网罩之间的间隙控制在合理范围内，既避免运转过程中叶片剐蹭网罩，又不会因为间隙过大造成气流回流损失，电机端盖的散热筋结构顺着气流方向排布，运转时产生的气流可以直接带走电机壳体的热量，降低电机自身的温升，延长绕组的使用寿命。整个模型的装配关系完全还原实际生产的装配流程，所有配合位的公差预留都符合机械加工的常规精度要求，可直接用于结构校核、安装模拟、选型比对等工程场景。
