两级斜齿轮减速箱内部结构展示

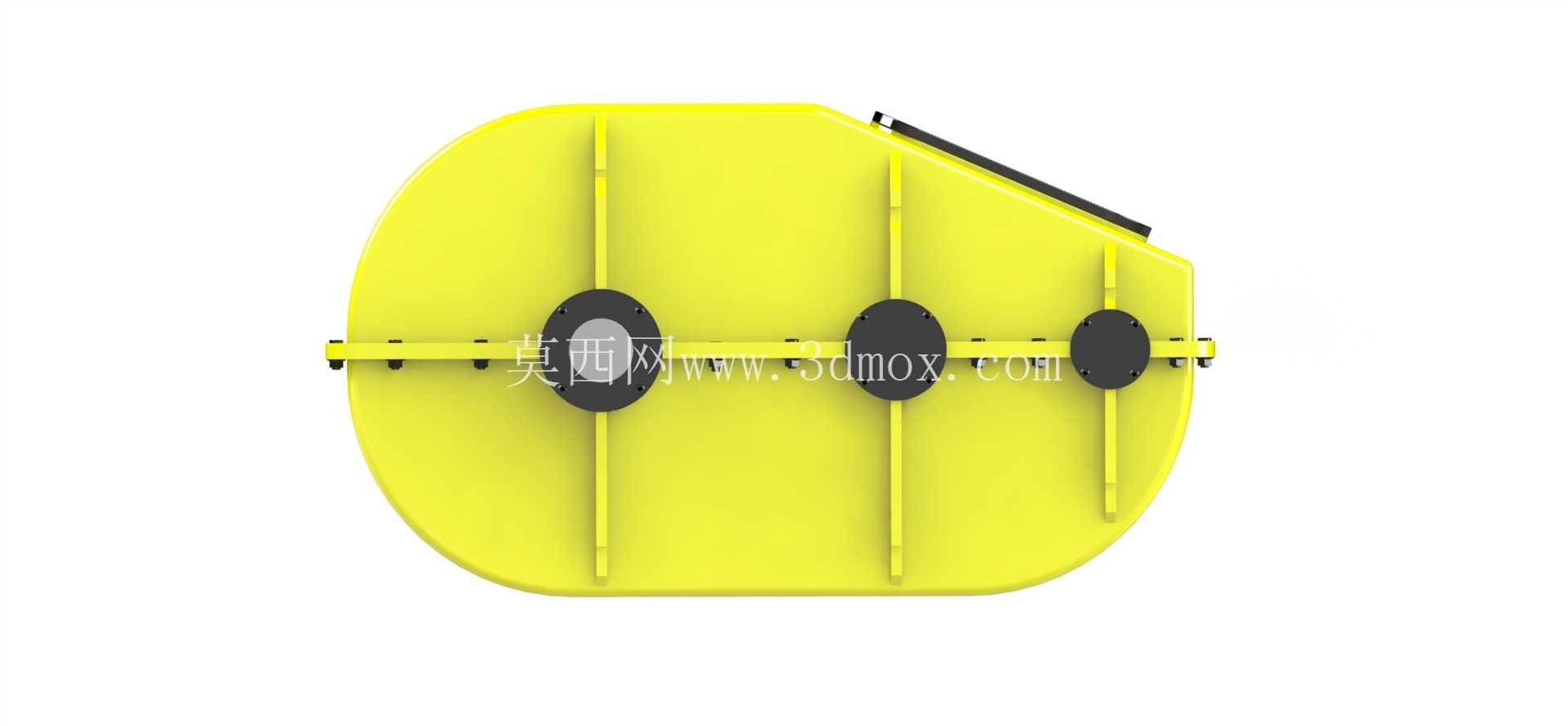

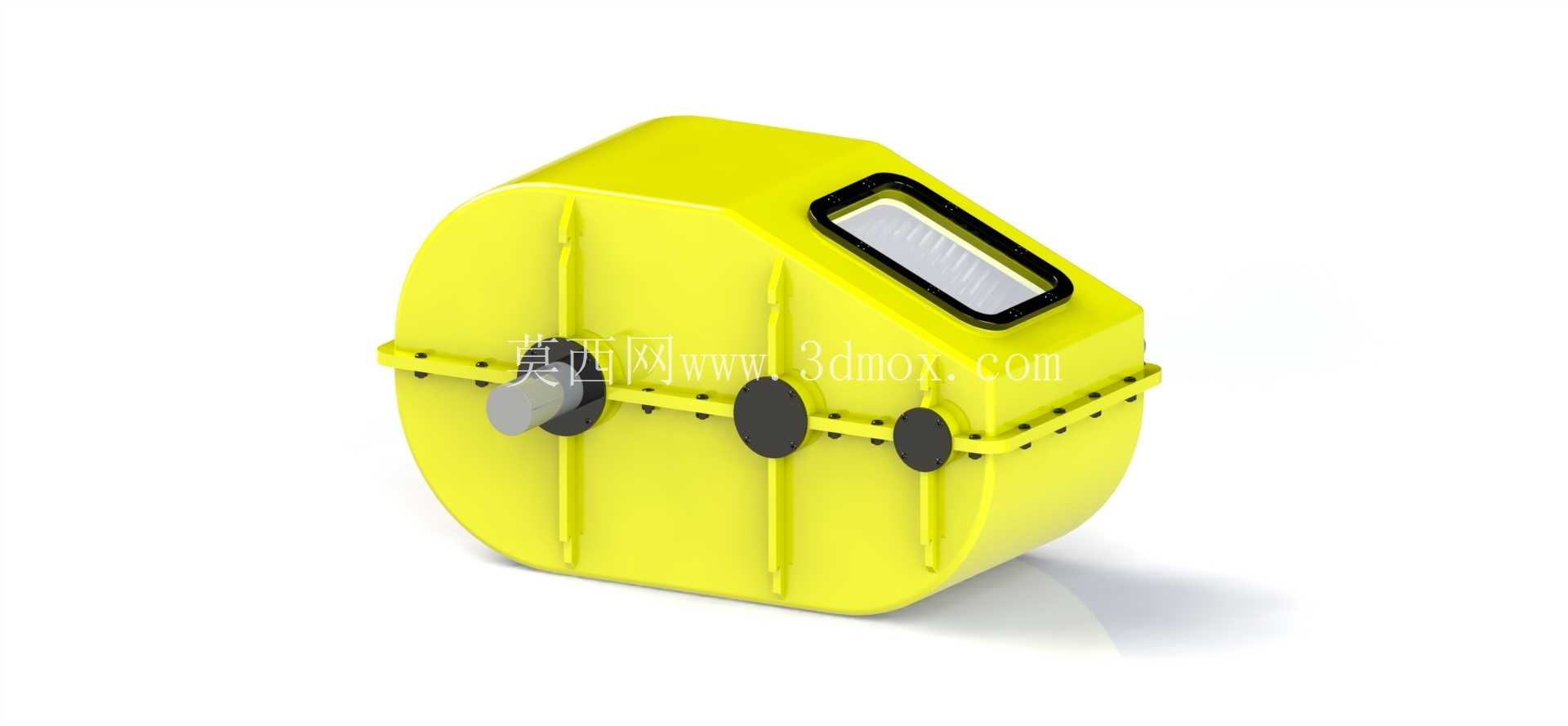

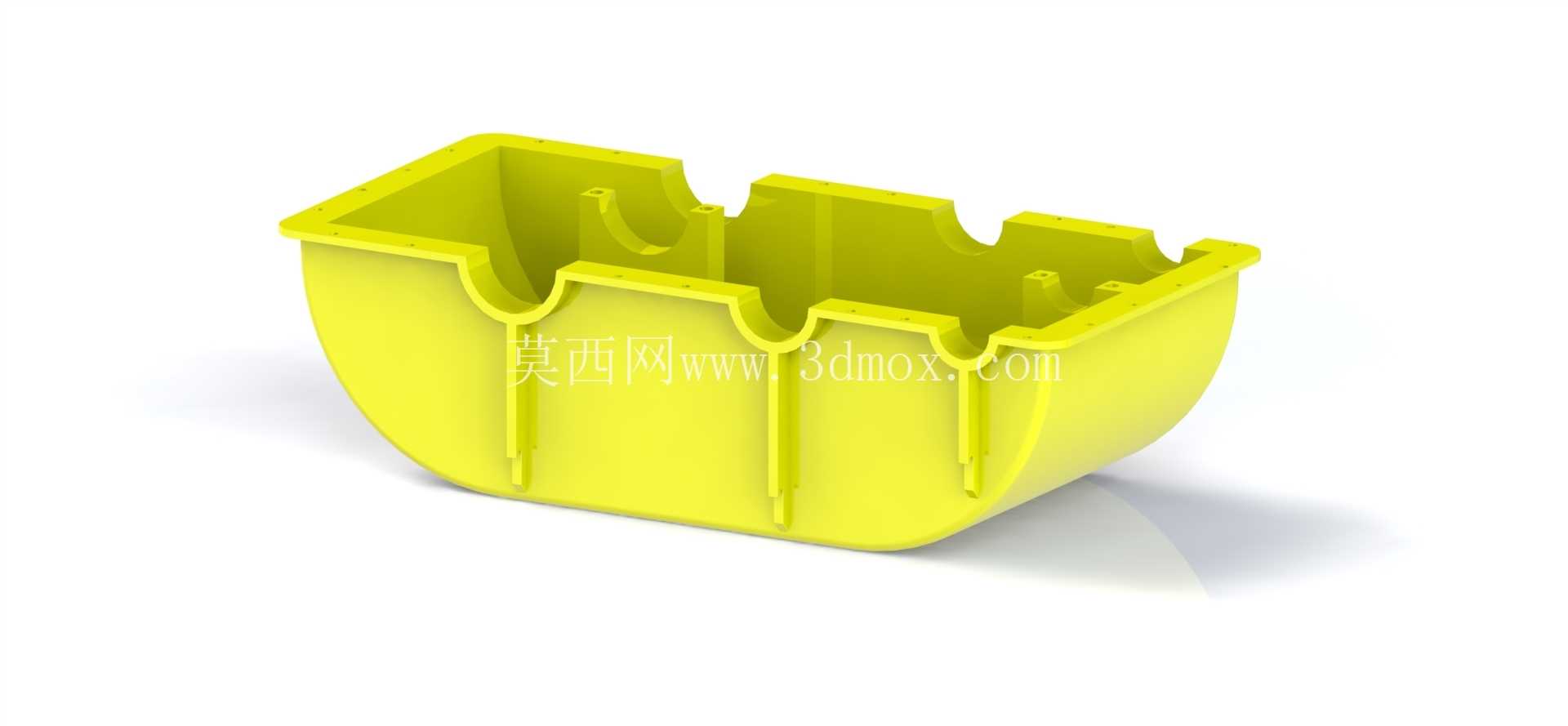

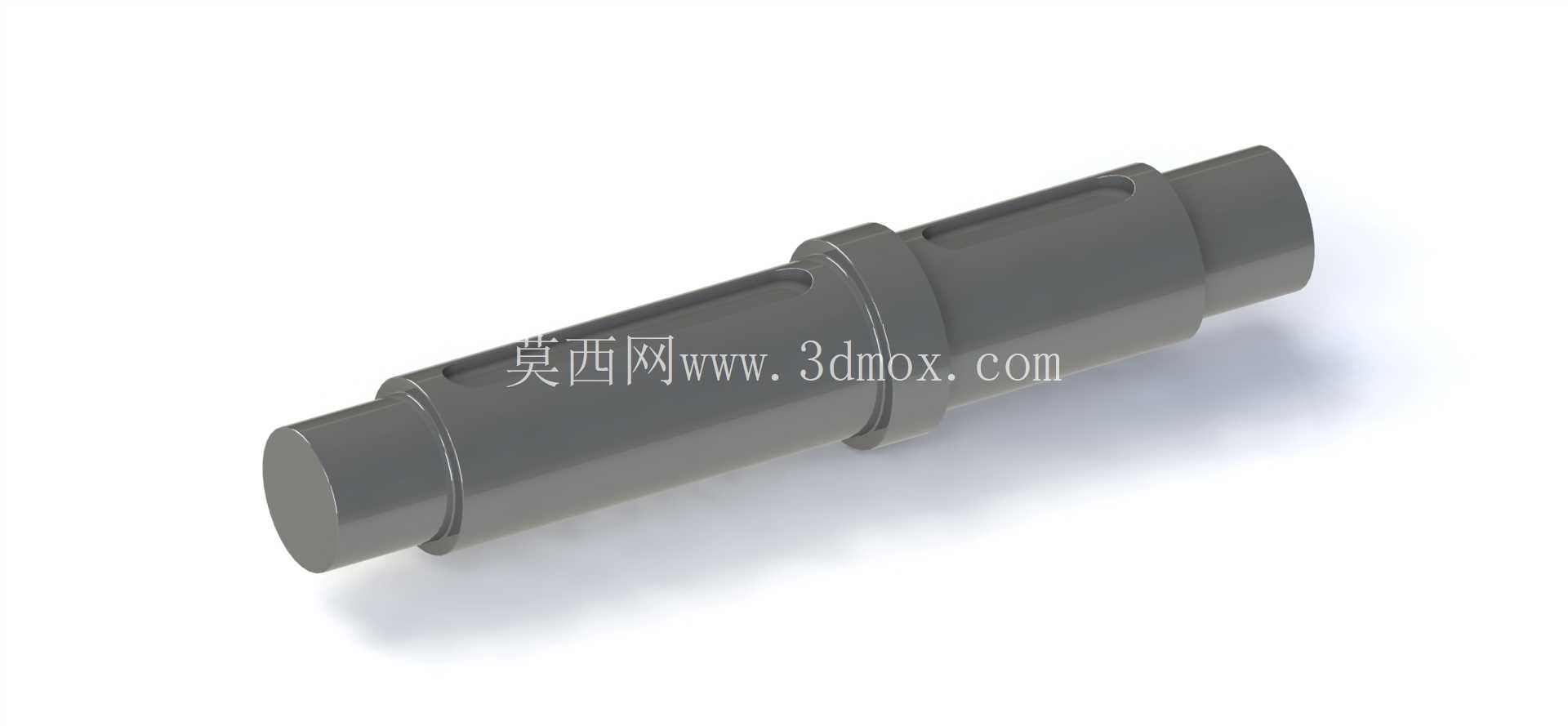

　　在矿山输送、建材生产、轻工流水线这类需要恒定大扭矩输出的工况里，减速装置是连接原动机与工作机的核心传动单元，这款两级斜齿轮减速箱的结构设计，完全围绕重载连续运转的场景需求展开。从实际安装边界来看，箱体采用上下剖分式的铸钢壳体结构，下半箱体预留的地脚安装孔位，适配常规工业设备的安装基座尺寸，输入轴与输出轴的轴伸端采用平行轴布局，轴端的配合公差严格按照过盈配合要求设计，可直接配套标准联轴器与原动机、工作辊道进行对接，不需要额外加工转接法兰，能大幅缩短现场安装的调整周期。

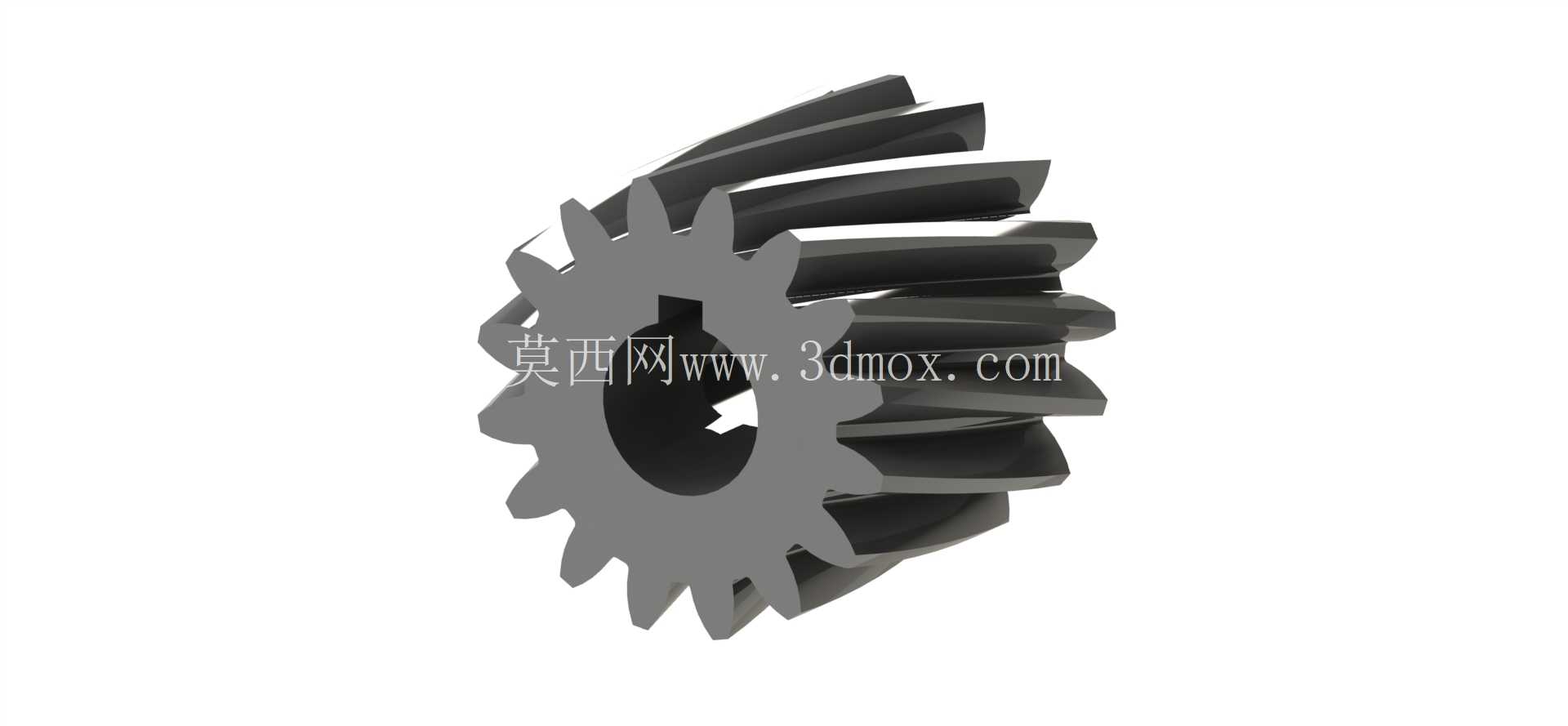

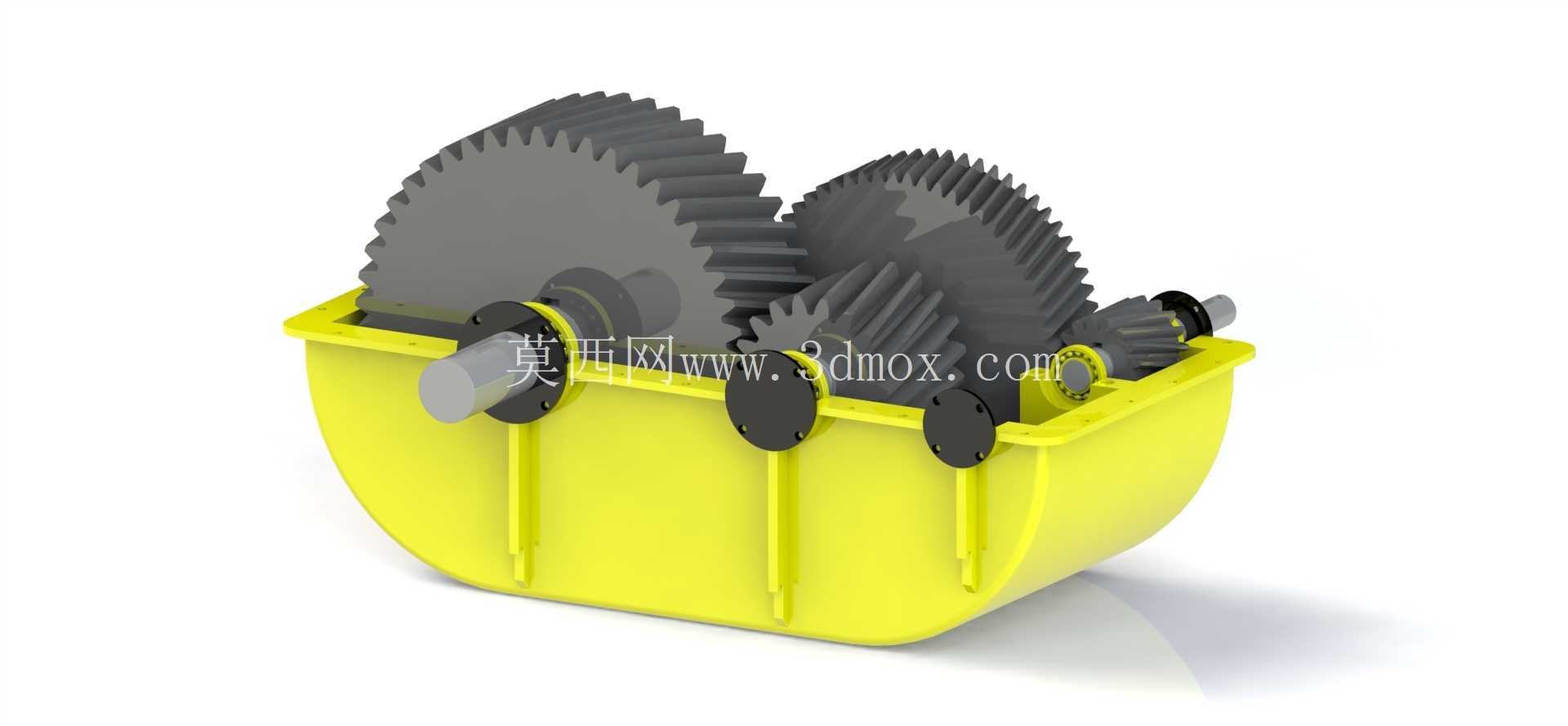

　　从传动结构的设计逻辑来看，这款减速箱采用两级斜齿轮传动架构，高速级小齿轮直接与输入轴做一体化加工，避免了键连接带来的传动间隙与应力集中问题，齿轮齿面采用渗碳淬火处理，齿向修形量根据额定载荷下的轴系挠度做了匹配调整，能有效抵消重载运转时的齿面偏载问题。低速级大齿轮的轮毂与轮辐采用分体式过盈装配结构，在保证整体强度的前提下降低了铸件的生产难度，也方便后期齿面磨损后的单独更换，减少设备维护的整体成本。箱体内腔的齿轮啮合区预留了足够的润滑油储油空间，下箱体底部设计有倾斜的回油槽，能让啮合带起的润滑油顺着箱体内壁回流到油池，避免出现局部积油导致的油温过高问题。

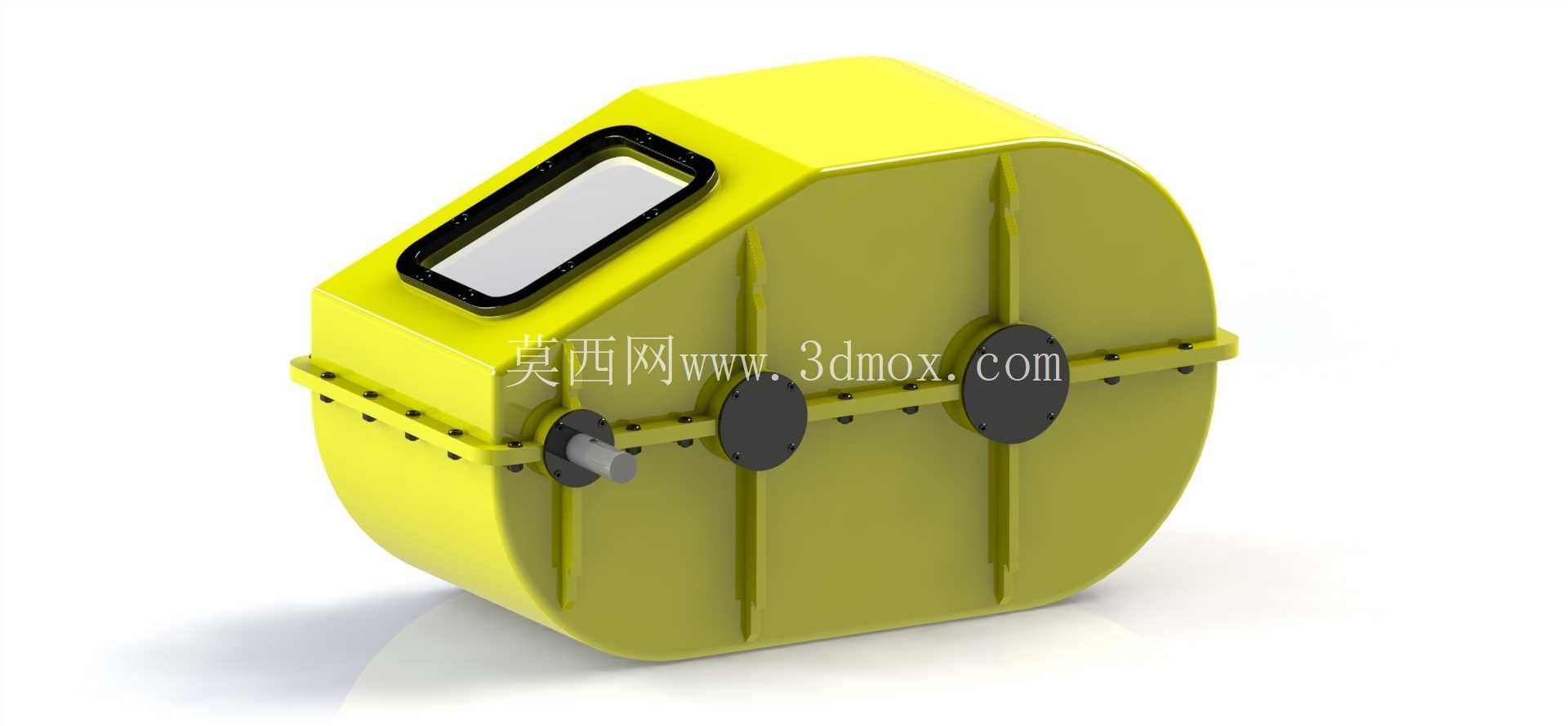

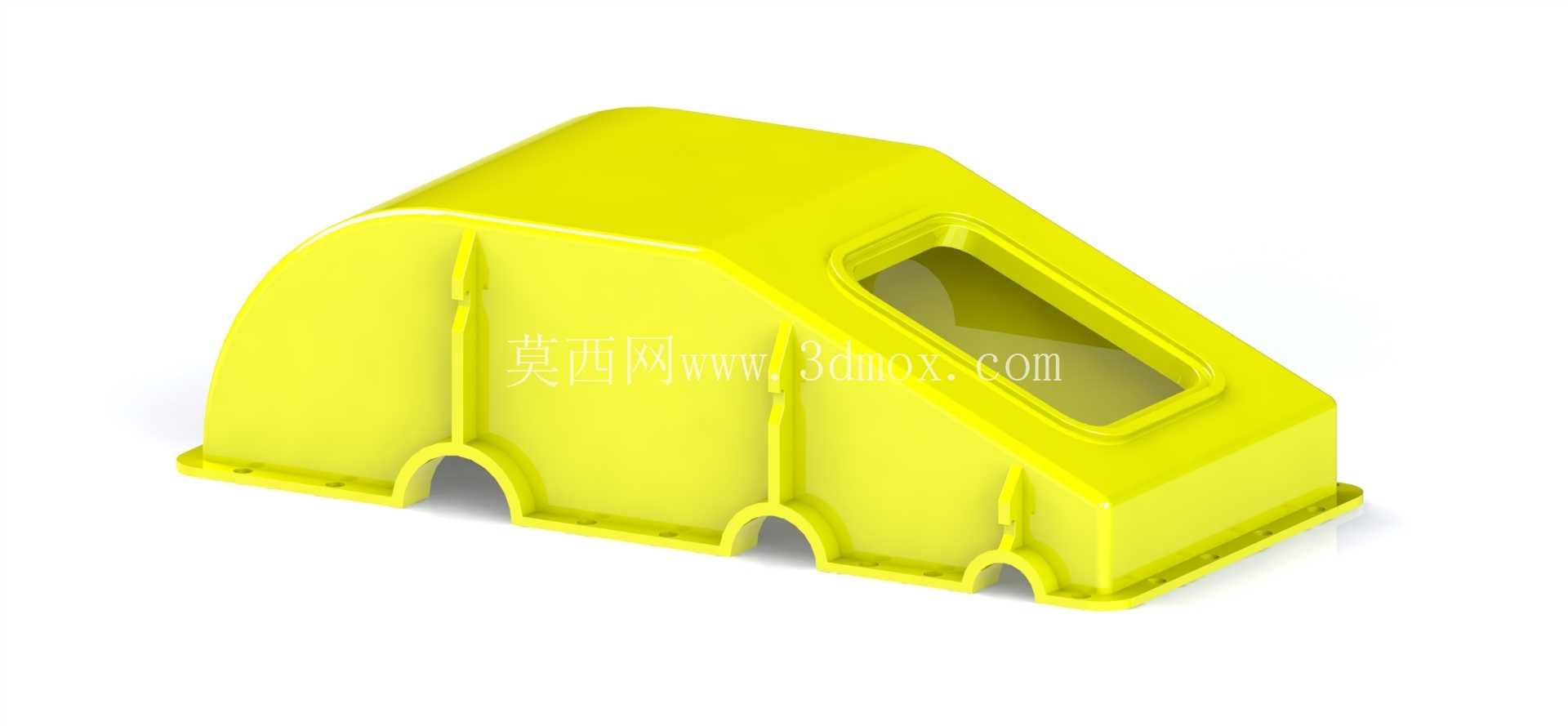

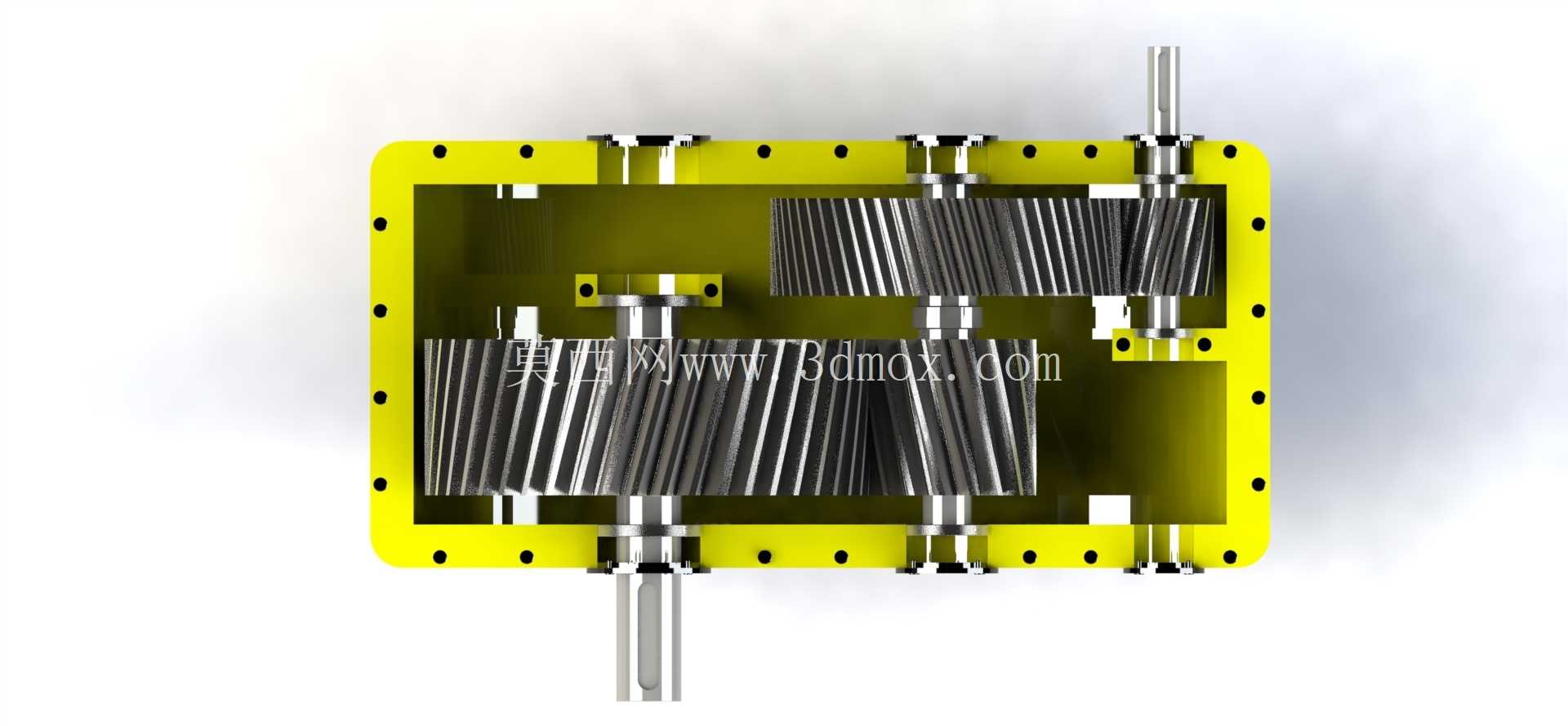

　　箱体上盖开设的透明观察窗，是这款结构设计里比较贴合现场运维需求的细节，不需要拆开箱体端盖，就能直接观察内部齿轮的啮合状态、润滑油的油位高度以及齿面的磨损情况，日常巡检时能快速排查早期故障。上下箱体的结合面采用精密铣削加工，配合密封胶条实现静密封，轴伸端的轴承位外侧设计了双骨架油封结构，能适应多粉尘、高湿度的车间工况，避免润滑油泄漏以及外部杂质进入箱体内磨损齿面。轴承选型上，输入轴端采用一对角接触球轴承承受径向力与少量轴向力，输出轴端采用调心滚子轴承，能抵消重载工况下轴系的微小变形，延长轴承的整体使用寿命。

　　在三维建模的细节处理上，所有螺栓连接孔的位置都做了锪平处理，保证螺栓安装时的端面贴合度，齿轮的齿廓曲线完全按照渐开线圆柱齿轮的标准参数生成，啮合间隙控制在合理范围内，装配体里保留了所有的密封件、紧固件、轴承的完整结构，不管是做装配干涉检查、运动仿真验证，还是做后续的工程图导出、生产工艺拆解，都能直接复用模型里的参数。从实际选型适配的角度，这款减速箱的传动比覆盖常规中低速传动的需求区间，输出扭矩能满足多数中型输送设备、搅拌设备的载荷要求，平行轴的布局也能适配多数现有设备的安装空间，不需要对原有生产线的布局做大幅调整。

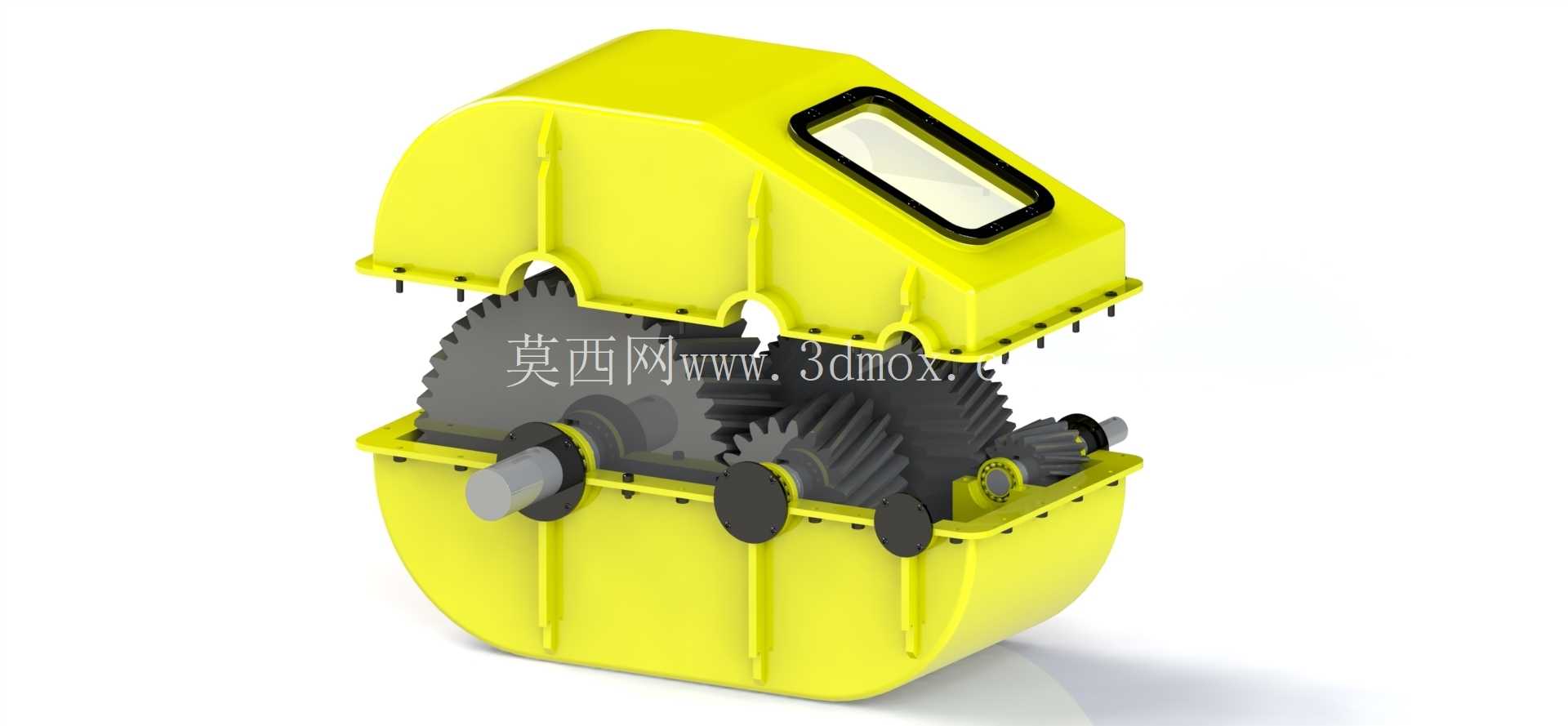

　　很多现场运维人员反馈，传统减速箱出现故障时拆箱排查的工作量极大，这款结构的上下剖分设计，在需要检修内部齿轮或者轴承时，只需要拆开结合面的连接螺栓，吊走上箱盖就能直接接触到所有传动部件，不需要拆卸两端的联轴器与连接管线，能大幅缩短故障停机的时间。箱盖顶部预留的通气塞安装位，能平衡箱体内外的气压差，避免长时间运转油温升高后内部压力过大导致的油封渗漏问题，放油孔设置在下箱体的最低位置，更换润滑油时能将箱体内的旧油完全排空，减少残留油液里的杂质对新润滑油的污染。
