从结构设计逻辑来看,这款泵采用的是轴向间隙压力补偿、径向浮动侧板的典型内啮合齿轮泵结构,内部的小齿轮为主动轮,和内齿圈啮合过程中通过月牙形隔板分隔吸油腔与压油腔,吸油侧轮齿脱开啮合时容积增大完成吸油,压油侧轮齿进入啮合时容积减小完成压油,这种结构天生具备容积效率高的优势,额定工作压力能覆盖25MPa级别的液压系统需求,而且因为齿轮啮合过程的滑移率低,长期运行的磨损量更小,使用寿命比同参数外啮合齿轮泵高出不少。这款内啮合齿轮泵的三维结构还原,完全贴合液压系统现场选型、装配校核的实际需求,做液压站集成设计的工程师都清楚,这类内啮合齿轮泵是中高压液压系统里的核心动力元件,和外啮合齿轮泵相比,它的流量脉动更小、运行噪音更低,特别适合用在注塑机锁模供油、机床静压导轨供油、冶金设备伺服液压系统这类对压力稳定性要求高的场景,很多做设备改造的项目里,替换老旧外啮合泵解决系统振动噪音问题,选的就是这类结构的内啮合齿轮泵。

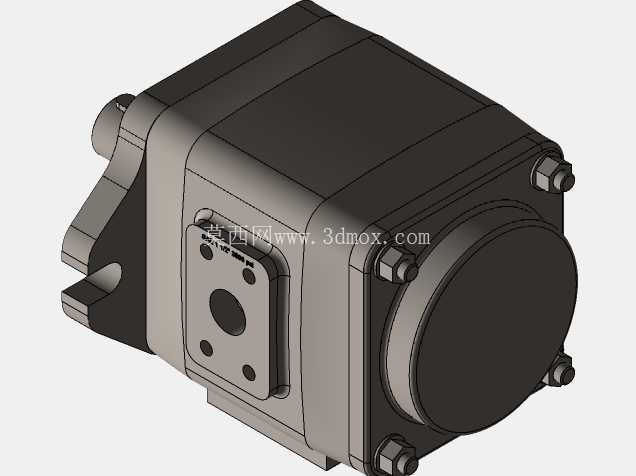

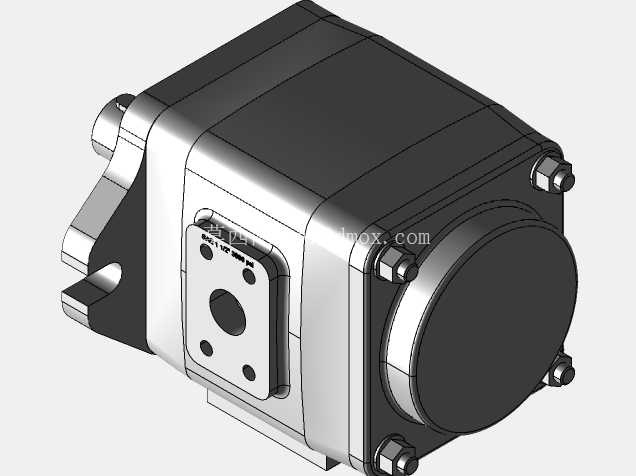

做三维建模的时候,首先要明确安装边界的几个核心尺寸:首先是进油口的法兰安装面,模型里还原的侧置方形安装法兰,带四个对称布置的安装螺栓孔,中心是大通径进油口,这个尺寸直接和液压站的吸油管路通径匹配,选型时要保证进油流速控制在1.5m/s以内,避免吸空产生气蚀;其次是泵体前端的安装止口与轴伸结构,止口的配合公差一般选H7/h6,用来保证泵和驱动电机的同轴度,轴伸采用平键连接传递扭矩,建模时要注意轴伸的伸出长度不能超过电机输出轴的孔深,避免装配时出现顶轴的问题;另外泵体侧面的两个安装支脚,带两个长圆形安装孔,用来调整泵和电机的中心距,补偿安装时的同轴度误差,安装孔的中心高尺寸要和电机座的中心高完全匹配,避免联轴器出现偏角。
从实际应用的细节来看,这类内啮合齿轮泵的泄油口设计在泵体上方,建模时特意还原了泄油口的螺纹接口尺寸,现场配管时泄油管路必须单独接回油箱,不能和系统回油管路共用,避免泄油口背压过高损坏泵的轴封;泵体的压油口和吸油口有明确的方向标识,现场安装时不能接反,否则会出现泵无法建压、反转损坏内部密封的问题。做结构设计校核的时候,还要注意泵体的外形轮廓和周边液压阀组、管路的干涉问题,这款泵的主体为近似方形的铸造壳体,边角做了铸造圆角过渡,建模时还原了壳体表面的加强筋结构,这些加强筋是为了承受高压下的壳体变形,避免压油侧壳体鼓胀导致容积效率下降;端盖和壳体的连接采用四个内六角螺栓周向布置,螺栓的预紧力要按照扭矩要求均匀拧紧,避免端盖倾斜导致内部齿轮偏磨。
很多刚接触液压设计的工程师容易忽略泵的吸油口高度,这款泵的吸油口中心高度要比油箱最低油面低至少50mm,保证停机时泵腔内始终存有油液,避免启动时出现干磨;另外在寒冷地区使用时,还要考虑泵的最低启动粘度,建模时还原的内部齿轮间隙,是按照40℃时液压油运动粘度46cSt设计的,如果低温下油液粘度过高,会出现吸油阻力过大、泵轴扭矩过载的问题,所以低温工况下要搭配加热器或者低凝液压油使用。从建模的细节还原度来看,这款模型把内部齿轮的齿形参数、月牙隔板的轮廓、浮动侧板的补偿油道都做了结构体现,不是单纯的外形壳体模型,做液压系统动态仿真的时候,可以直接提取内部容腔的容积变化参数,计算泵的瞬时流量脉动率,也可以用来做装配干涉检查,提前排查管路、阀块和泵体的安装间隙问题,不用再手动测绘实物尺寸,能节省不少前期设计的时间。
