在新能源汽车电驱动系统的开发验证环节,转子位置信号的采集精度直接决定了电机矢量控制的实际表现,旋转变压器作为耐温、抗振性能远优于光电编码器的位置反馈元件,是车规级驱动电机的标配传感部件,本次呈现的解析器结构,就是适配EM57系列日产聆风驱动电机的专属旋变组件。从实际装车场景来看,这类解析器安装在驱动电机非输出端的端盖内侧,与电机转子轴同轴装配,工作过程中持续输出转子实时角度位置信号,给电机控制器提供换相依据,直接影响电机的扭矩输出平顺性、低速爬坡能力以及高速弱磁控制的稳定性,哪怕是零点几度的角度偏差,都可能导致电机运行抖动、扭矩输出不足甚至触发过流故障。

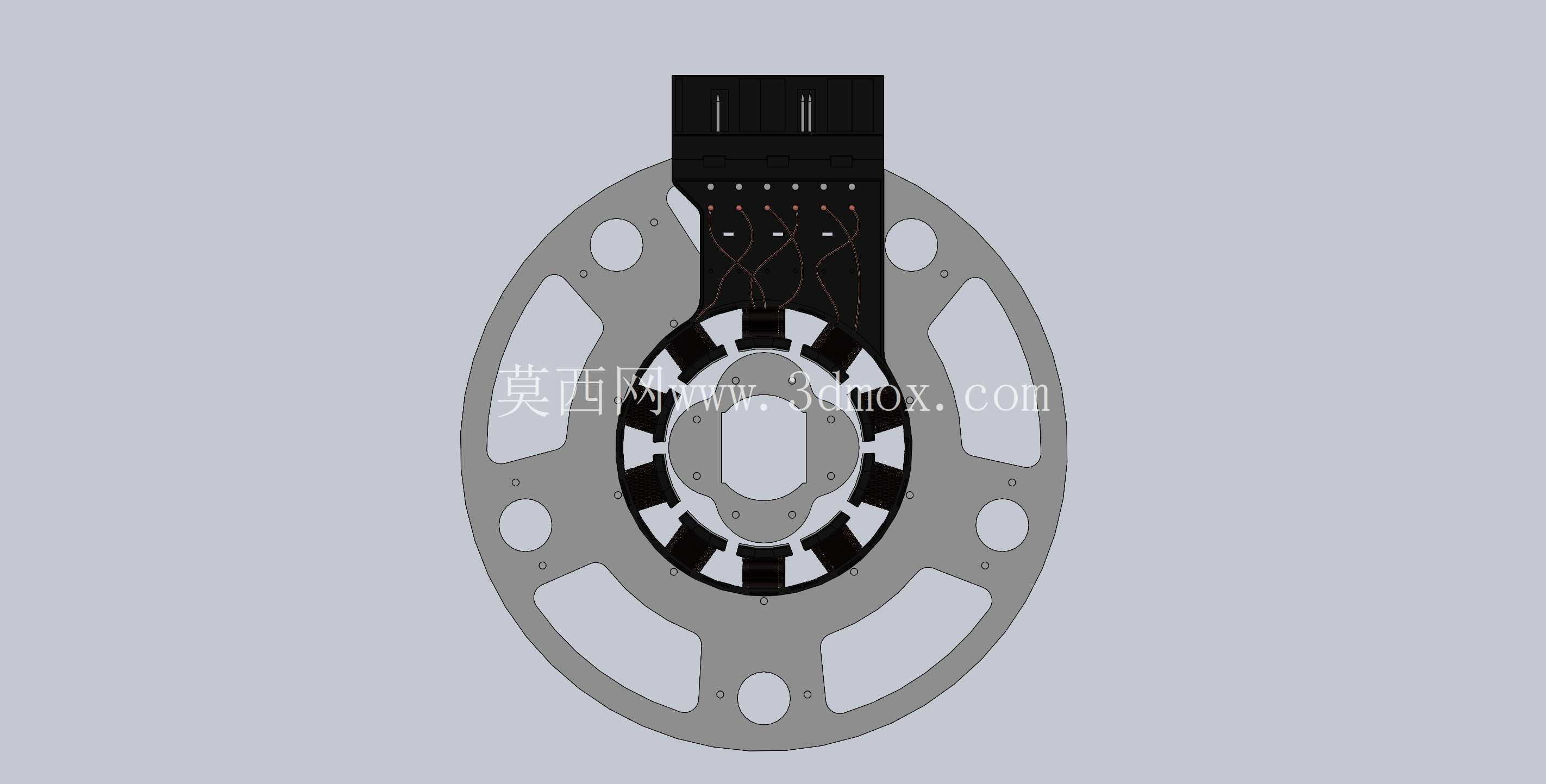

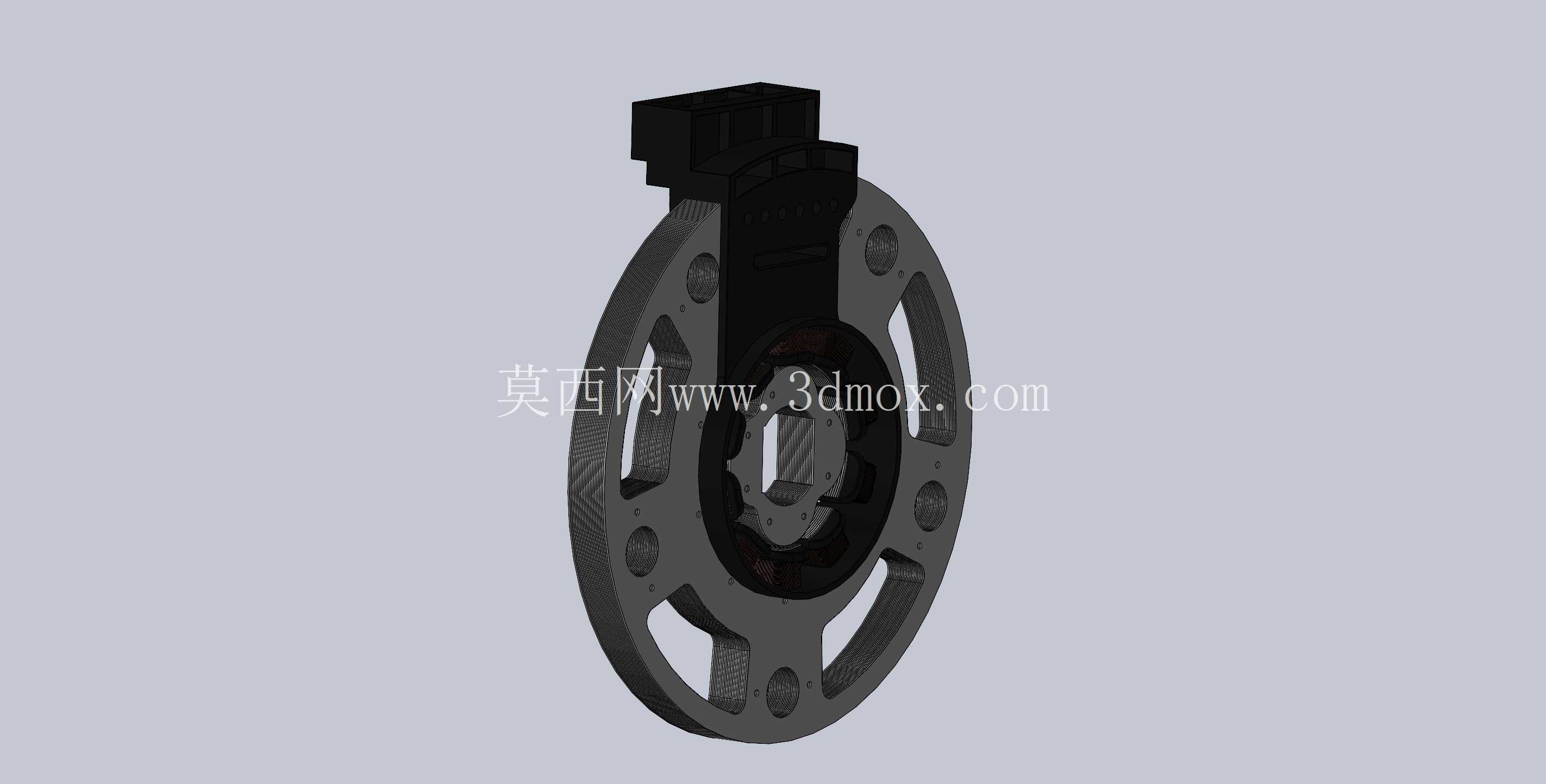

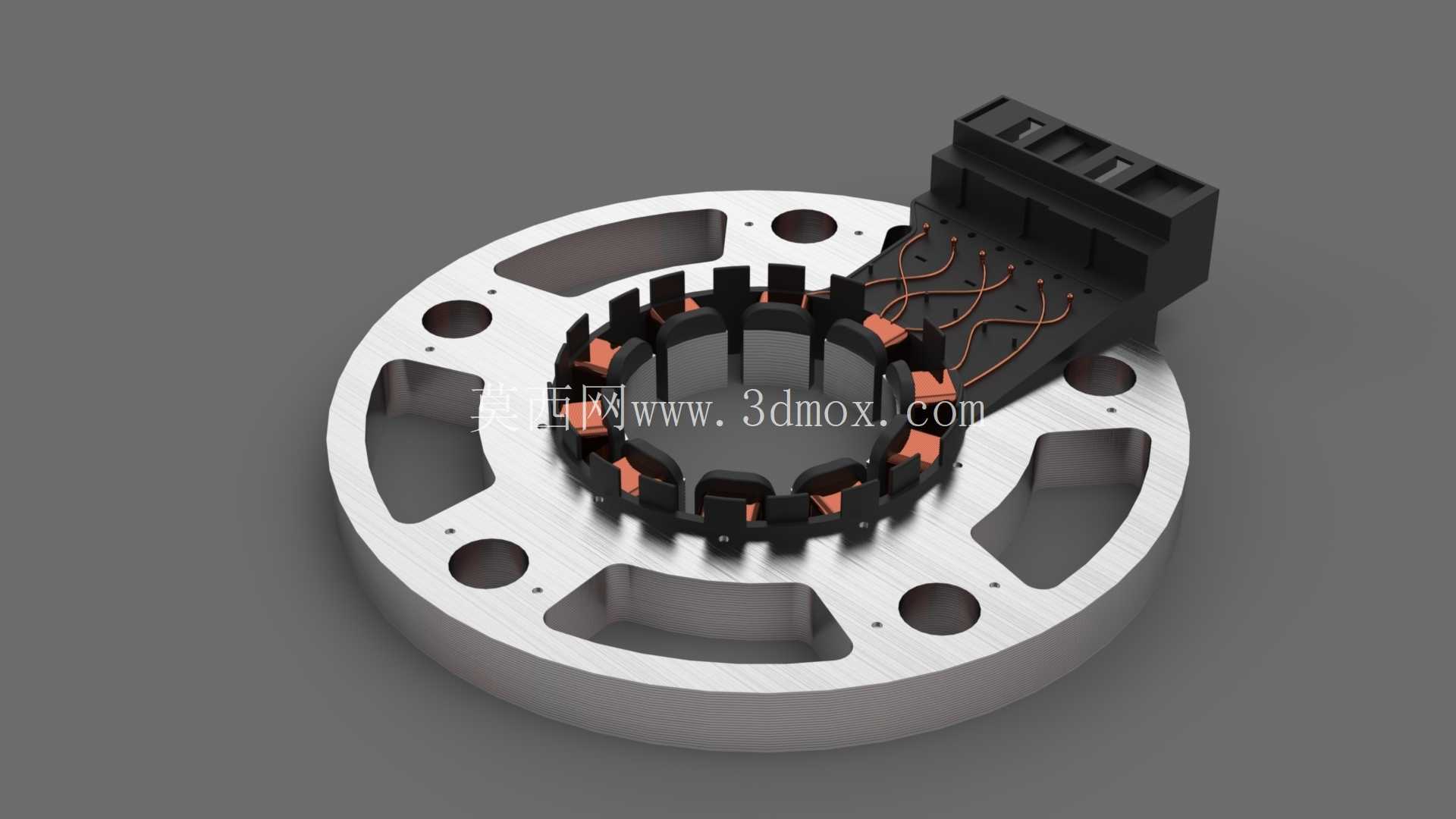

从结构设计逻辑来看,该解析器采用分体式磁路结构,外圈的定子冲片组件通过周向均布的安装孔固定在电机端盖的止口面上,冲片上的凸极绕组分励磁绕组与两相输出绕组,绕组布线完全按照正余弦旋变的电磁耦合原理排布,保证转子旋转过程中输出的两路信号严格正交,信号幅值随转子角度呈正余弦规律变化。内圈的转子结构采用凸极式设计,没有额外的绕组与滑环结构,依靠凸极的气隙磁导变化实现信号调制,这种无刷结构彻底避免了有刷旋变的碳刷磨损问题,能够适应车规级-40℃到150℃的宽温工作环境,同时可以承受电机运行过程中传递过来的高频振动,满足整车15年以上的使用寿命要求。从安装边界尺寸来看,该解析器的定子外圈采用大直径法兰式结构,法兰上预留的多个安装孔与减重槽,既保证了安装后的结构刚度,又尽可能降低了组件自身重量,法兰上的定位销孔与电机端盖的定位销配合,能够保证定子与电机轴的同轴度控制在0.025mm以内,避免因为安装偏心带来的信号畸变。转子部分的内孔与电机轴采用过盈配合装配,装配时需要严格保证转子凸极轴线与电机转子d轴的角度对齐,初始零位偏差需要控制在±0.25°范围内,否则会直接影响电机控制的角度精度。

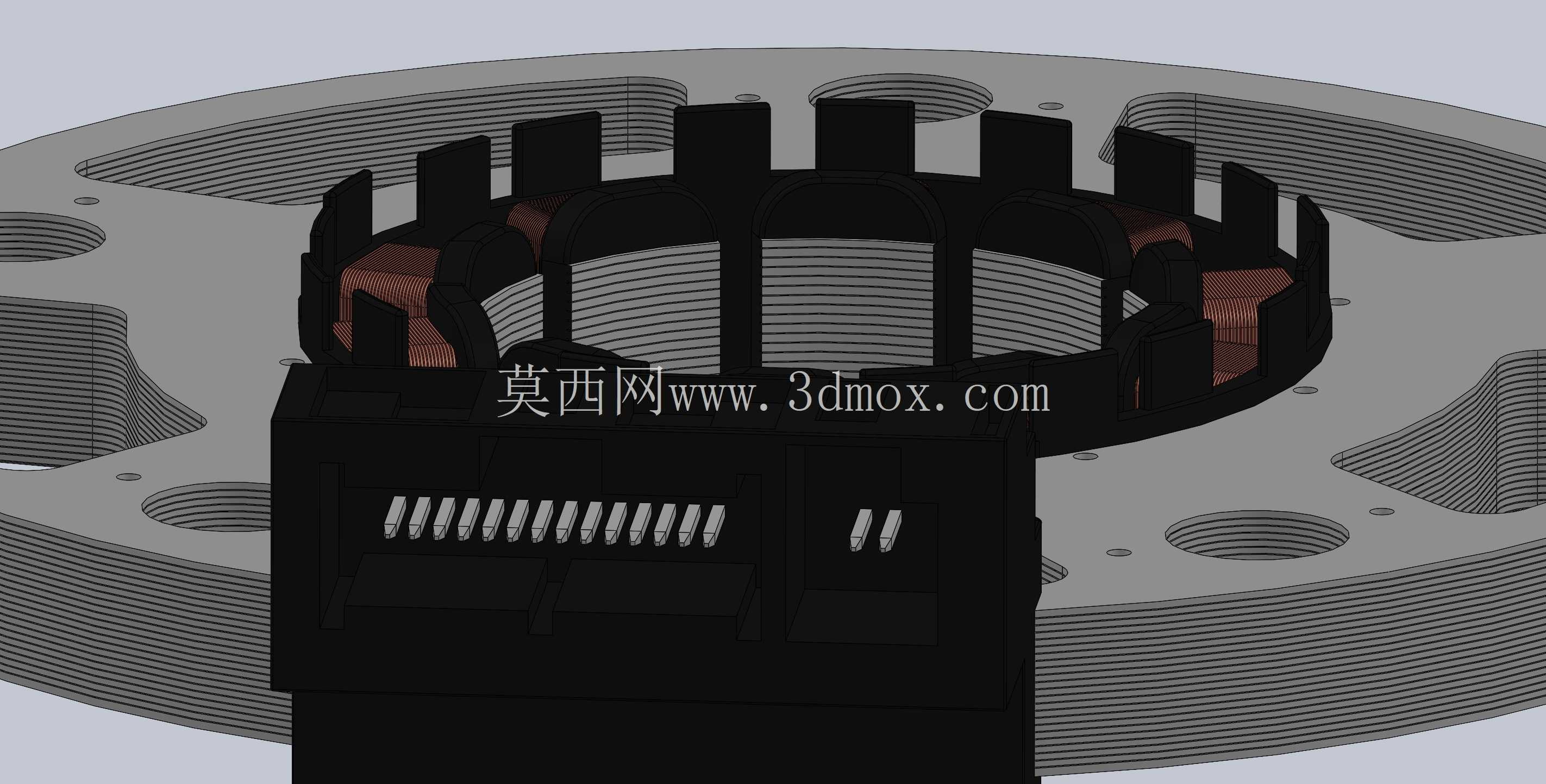

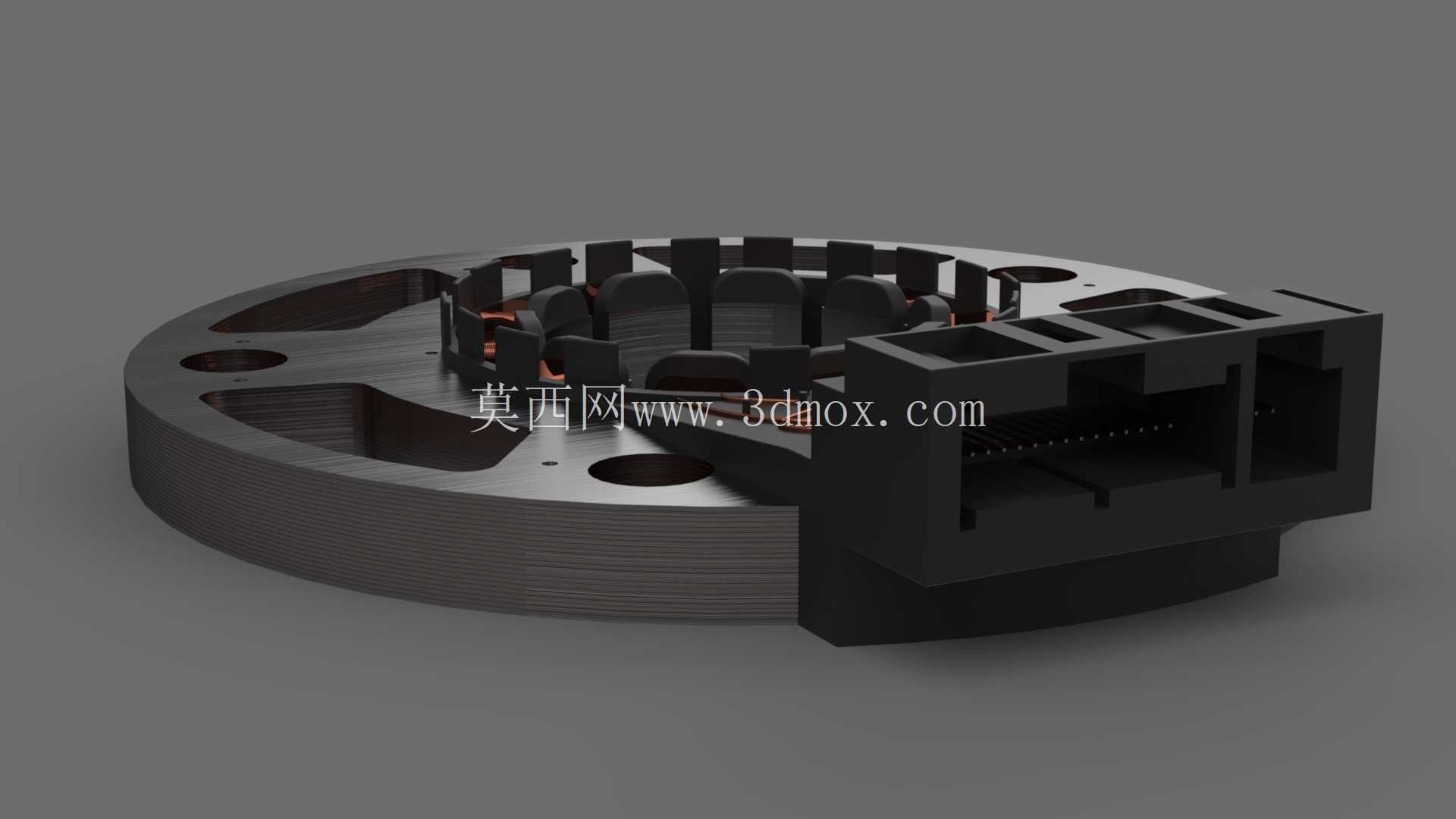

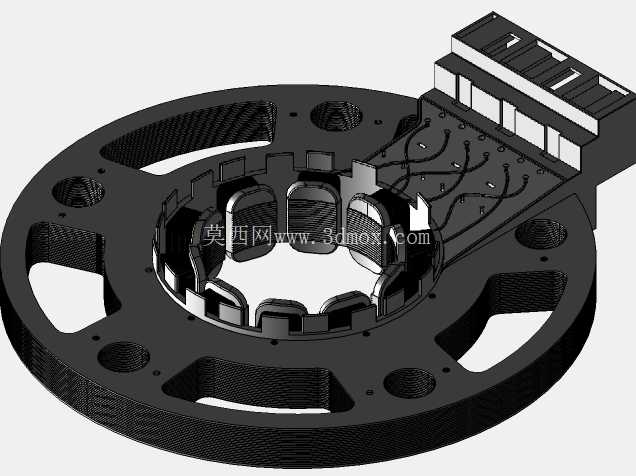

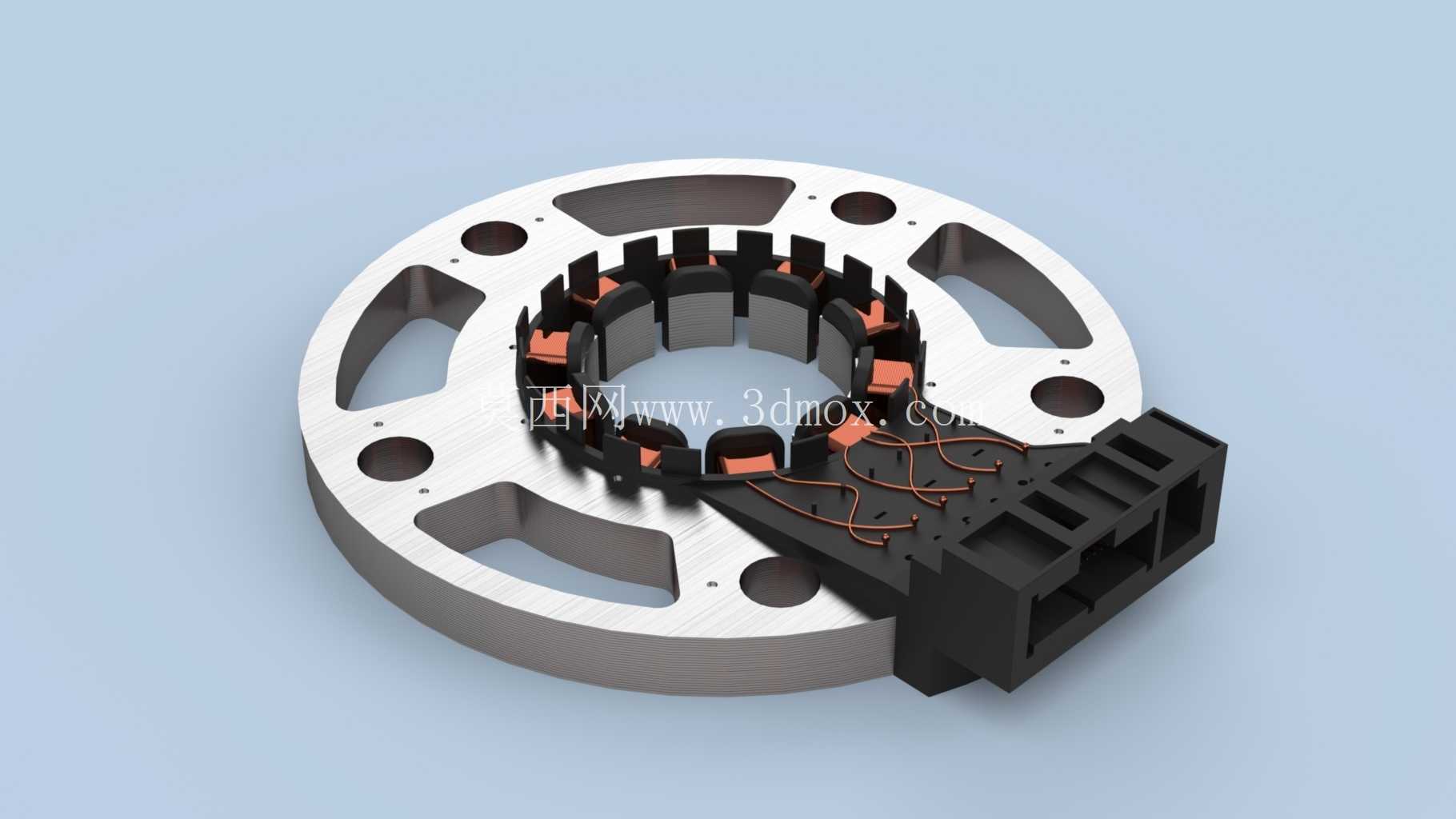

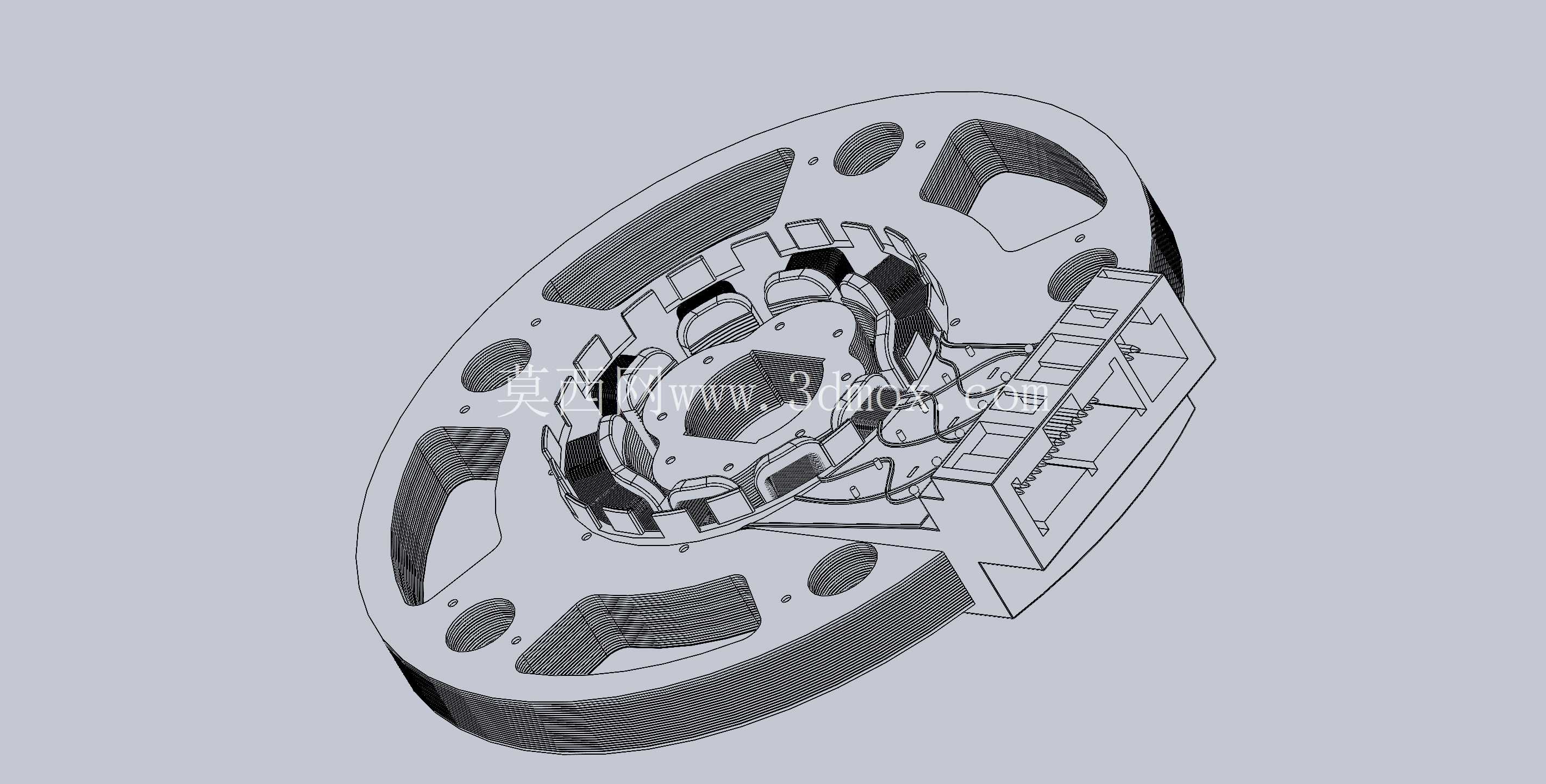

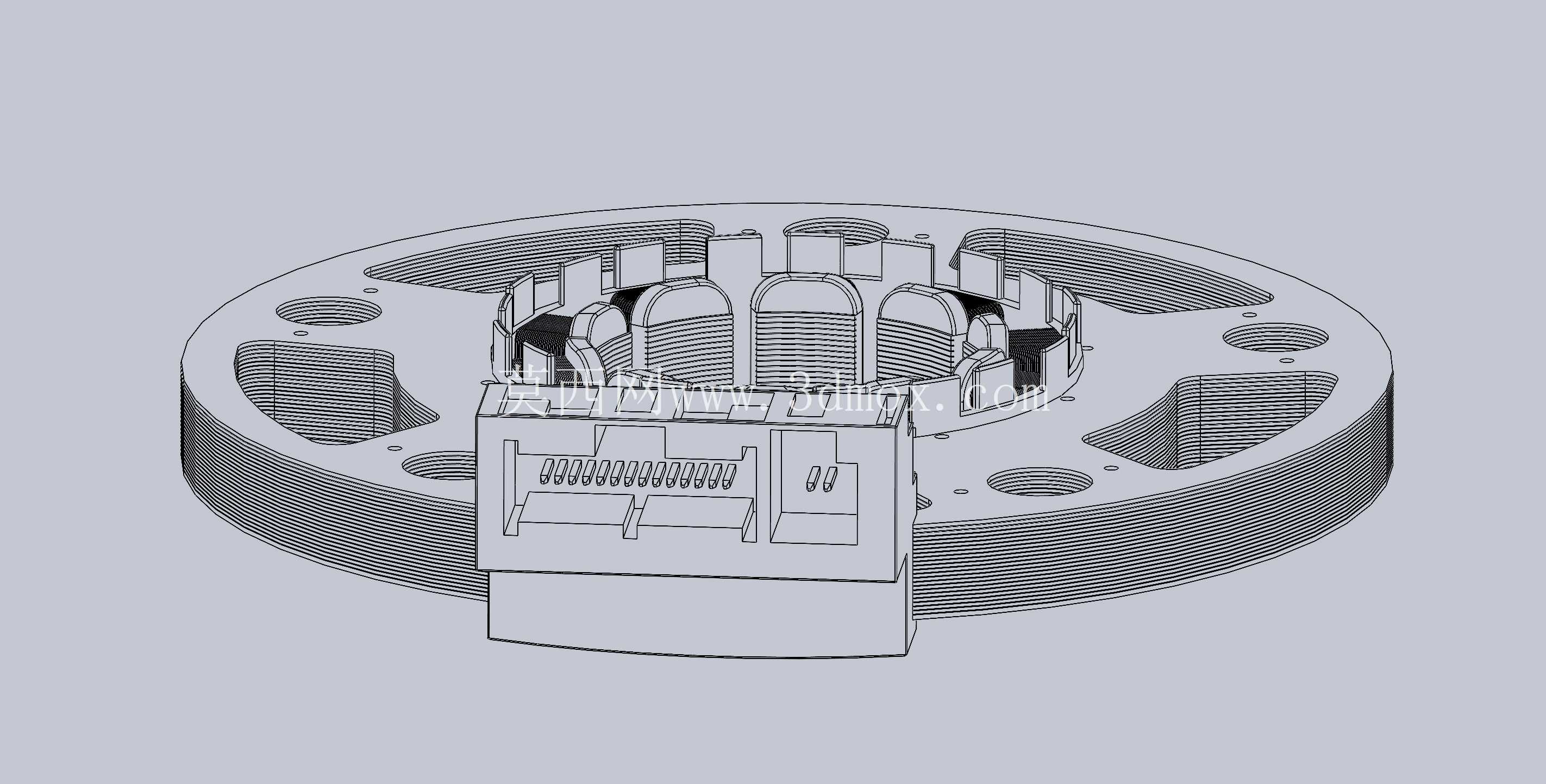

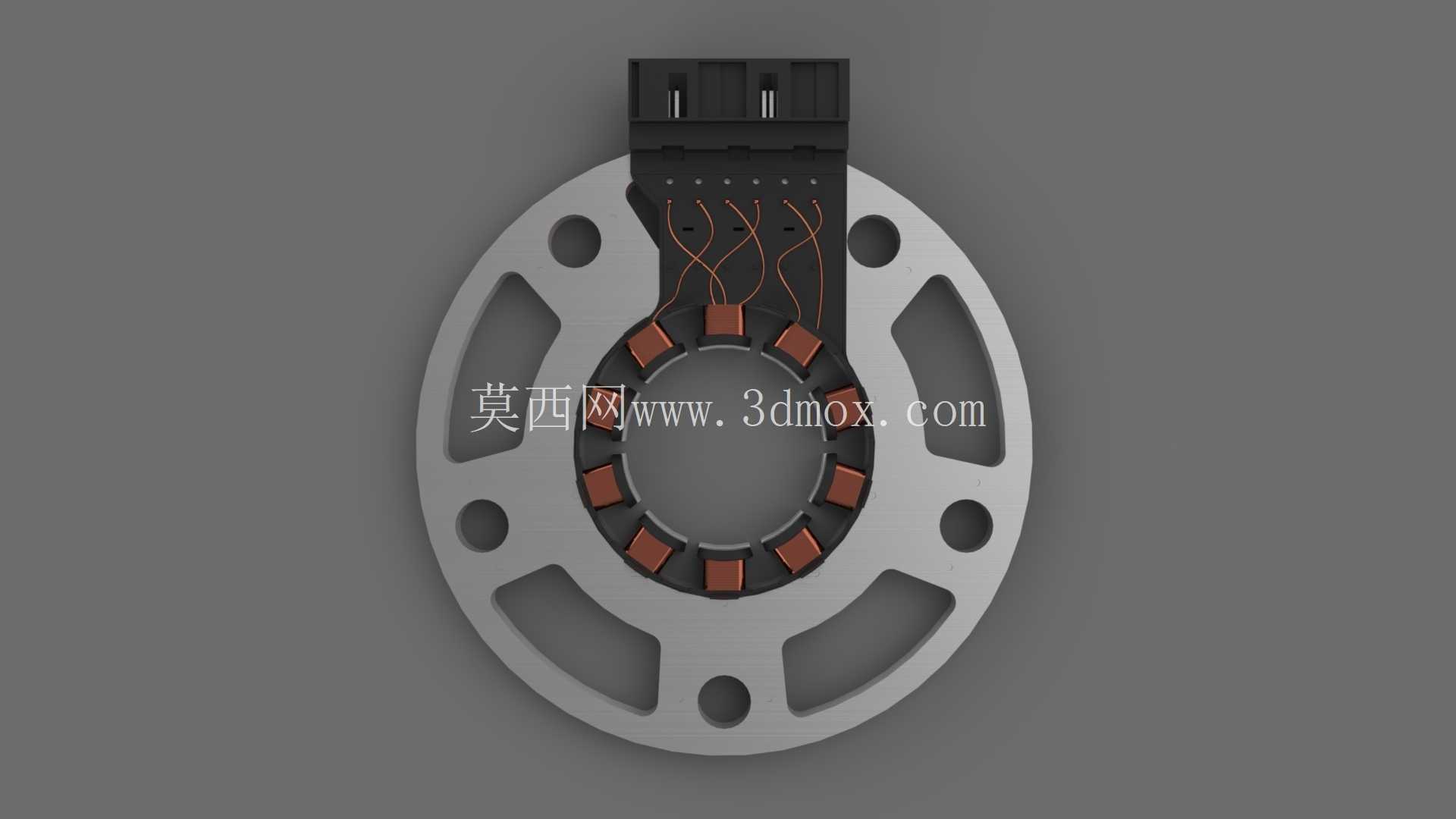

从建模还原的细节来看,定子绕组的排布仅做结构示意,并未完全还原实际生产中绕组的匝数与线径,这是因为在做电驱动系统的装配干涉检查、结构布局验证时,只需要保证绕组的外形包络尺寸与实际产品一致即可,不需要还原绕组内部的电磁参数,这种建模处理方式既能满足结构设计阶段的验证需求,又能减少不必要的模型特征,降低大装配体的运算负载。接插件部分的结构完全按照实物的接口尺寸还原,卡扣位置、插针排布都与实际接插件一致,在做线束布置设计时,可以直接调用该模型进行接插件的匹配与走线空间校核,避免出现线束与周边部件干涉、接插件插拔空间不足的问题。

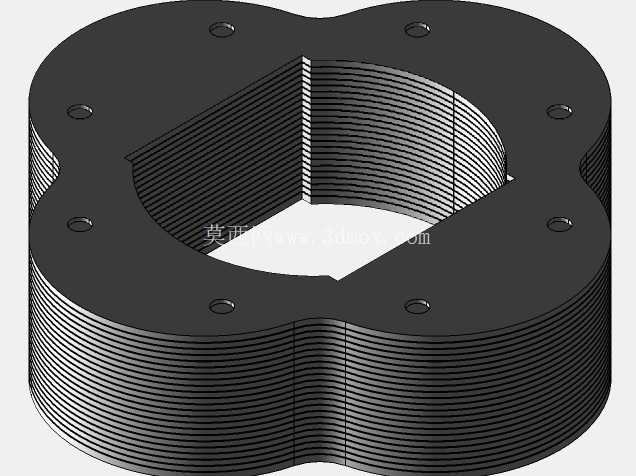

在实际的电机开发过程中,这类解析器的选型与匹配需要结合电机的极对数、最高转速、安装空间来确定,该款解析器的极对数与EM57电机的极对数匹配,能够在电机最高1万转以上的转速范围内稳定输出位置信号,不会出现信号丢失或者失真的问题。同时,定子冲片的材料采用高导磁硅钢片叠压而成,叠片之间的绝缘层可以有效降低高频工作下的涡流损耗,减少解析器自身的发热,保证在电机持续高负荷运行时,解析器的信号精度不会因为温度升高出现漂移。在装配工艺层面,该解析器的定子安装面与电机端盖之间需要保证贴合度,安装螺栓的拧紧力矩需要按照工艺要求控制,避免因为拧紧力矩过大导致定子冲片变形,影响内部磁路的均匀性;转子压装到电机轴上时,需要采用专用工装保证压装过程中转子不受侧向力,避免转子冲片变形导致气隙不均匀,带来信号的次谐波分量增大,影响位置解码的精度。
