商用通心粉自动化成型生产设备结构

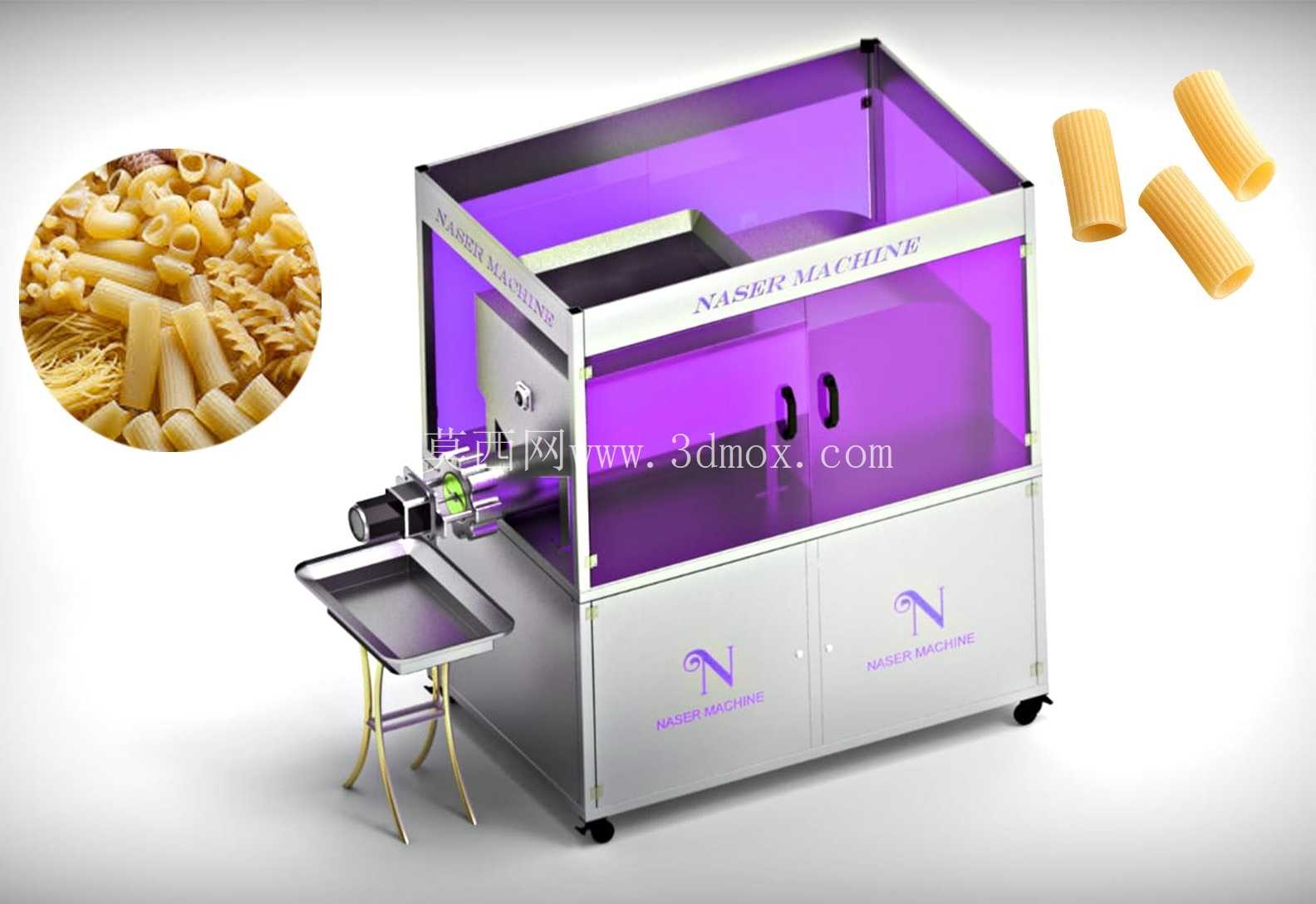

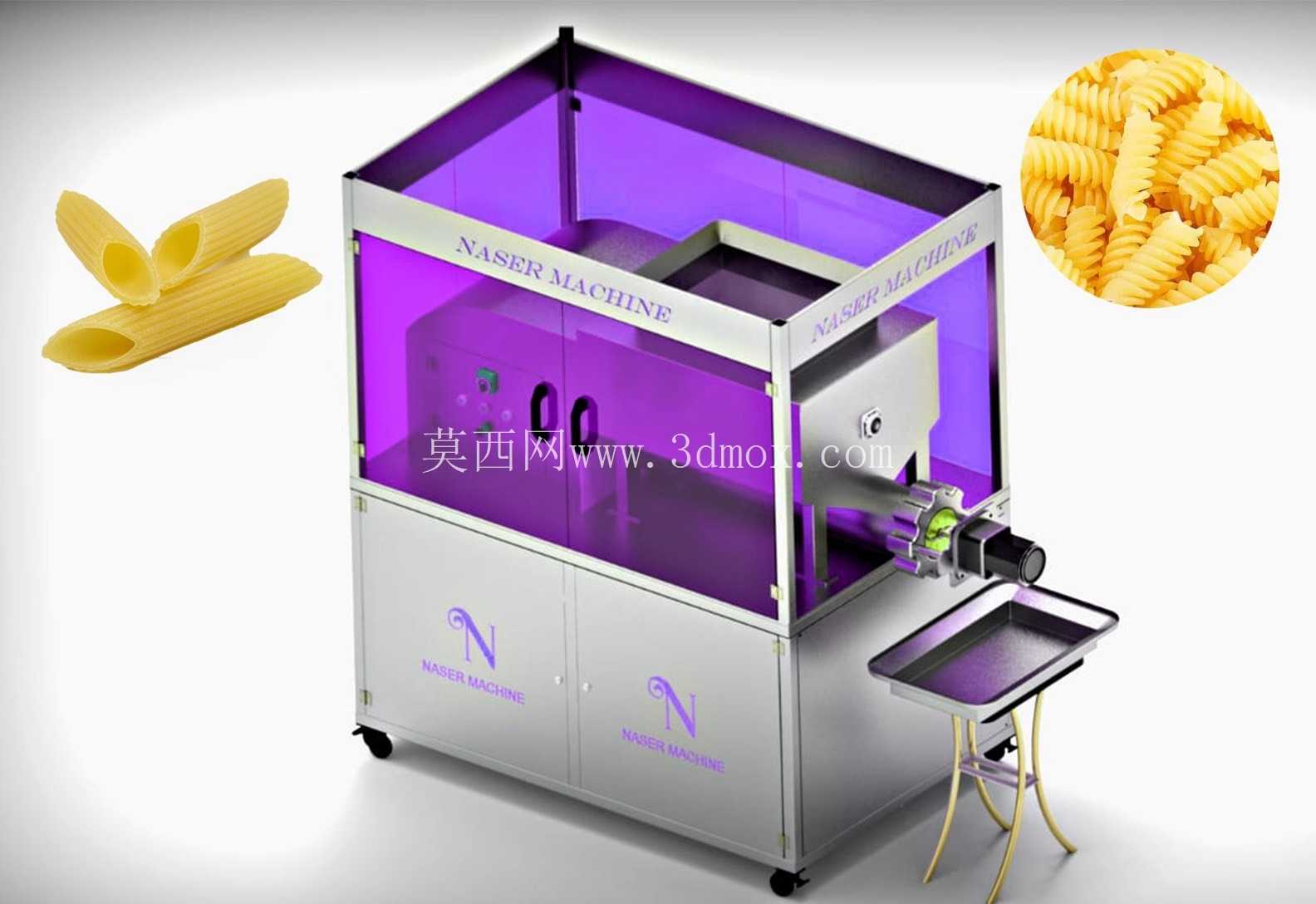

　　这套设备主要面向中小型食品加工门店、中央厨房配餐中心以及小型面制品加工厂的通心粉类短意面量产场景，区别于家用小型面条机，其设计核心围绕连续化生产的稳定性与多品类适配性展开，可覆盖干面制品前置生产、鲜面现制现售等不同作业场景，适配硬质杜伦小麦粉、普通高筋小麦粉等不同原料的面团加工需求，无需额外搭配独立和面设备即可完成从粉料到成型面食的全流程作业。从结构布局来看，设备采用上下分层的模块化设计思路，下部柜体集成两套独立的面团搅拌单元，两套搅拌机构可独立运行也可协同作业，单批次可处理15-20公斤干面粉对应的面团量，搅拌转速与揉面时长可根据不同面食的面筋形成要求做对应调整，搅拌腔采用圆弧过渡无死角设计，避免面团残留导致的原料浪费与清洁难题，搅拌轴端采用食品级密封结构，防止面团碎屑渗入传动部件造成卡滞。

　　上部成型单元配置多组可快速更换的面食成型头，可通过更换不同模头生产直管通心粉、斜切通心粉、螺旋面等不同造型的短切面食，成型挤出压力经过结构优化，可保证挤出的面食质地均匀、表面光滑无毛刺，挤出端配套自动切断机构，切断长度可通过调节参数在10mm-50mm区间内灵活调整，适配不同产品的规格要求。设备侧面设置可折叠的接料托盘，托盘采用食品级不锈钢材质，高度与挤出端出料口匹配，生产时可直接放置接料容器承接成型后的面食，闲置时可折叠收起减少设备占地空间，托盘支架采用薄壁不锈钢管弯折成型，承重可达15公斤，满足连续生产时的接料承重需求。

　　设备整体外框架采用304不锈钢折弯焊接成型，上部操作区设置透明防护围挡，既可以观察内部面团输送与成型状态，又能防止生产过程中异物落入作业区，围挡采用快拆式固定结构，日常清洁维护时无需工具即可快速拆卸。设备底部配置四个带刹车的万向脚轮，单轮承重50公斤，可方便在生产车间内灵活移位，定位后踩下刹车即可保证设备运行时无明显位移晃动。从安装边界来看，设备主体长宽高尺寸为1200mm800mm1600mm，接料托盘展开时横向额外占用350mm空间，安装时需在设备后侧预留200mm的散热与管线维护空间，左右两侧各预留150mm的操作空间，设备总功率为7.5kW，采用380V三相工业电源供电，进水端预留标准四分水管接口，可直接对接车间供水管路实现自动上水，无需人工定量加水。设计过程中针对面食生产的卫生要求做了专项优化，所有与面团、成品接触的部件均采用食品级304不锈钢或符合食品接触标准的高分子材料，无卫生死角，所有拼接处均做圆弧过渡处理，可直接用高压水枪冲洗清洁，设备电控部分集中布置在下部柜体的独立密封仓内，防护等级达到IP54，可避免清洁时水汽渗入造成电路故障。传动系统采用减速电机直连的传动方式，减少皮带、链条等易损传动部件的使用，降低日常维护频次，传动部件均设置在设备框架内部，外部无裸露传动结构，避免生产过程中的安全隐患。

　　设备的产能可达到每小时100-125公斤成品面食，双搅拌单元的设计可实现连续不间断生产，当其中一个搅拌单元完成面团制备向成型单元供料时，另一个搅拌单元可同步进行下一批次的面团揉制，消除单搅拌单元的上料等待空窗期，相比同功率的单搅拌面食设备，生产效率可提升40%以上。成型头的安装采用快锁结构，更换模头时仅需松开锁扣即可取下旧模头，更换新模头后锁紧锁扣即可完成作业切换，整个过程耗时不超过5分钟，可满足小批量多品类的柔性生产需求。设备操作面板设置在上部围挡的前侧，所有操作按钮与参数调节旋钮均做防水处理，操作人员可直接在面板上设置搅拌时长、挤出速度、切断长度等参数，无需打开电控柜即可完成常规参数调整。
