在低压配电、工业控制柜、大功率电源配套的接线场景里,这类多极分线配电块是解决多回路大电流并行接线的核心连接件,很多工程师在做电源输出端分线、设备内部动力回路并线时,常会遇到单端子接线位不足、多线并接压接不牢、相邻回路安全间距不够的问题,这款三极式配电结构就是针对这类痛点做的定向设计。从实际使用场景来看,它常被安装在电源变压器输出侧、大功率配电柜的母排分线端、工业设备的动力进线分线位置,承担单路大电流输入拆分多路输出的转接作用,相比传统的接线排,它的极间隔离结构做了加高处理,相邻接线极之间的绝缘挡板完全凸起于接线位顶面,哪怕是多股硬线接线后线头有轻微翘起,也不会出现极间飞弧短路的问题,这在AC380V、大电流的动力回路里是非常关键的安全设计。

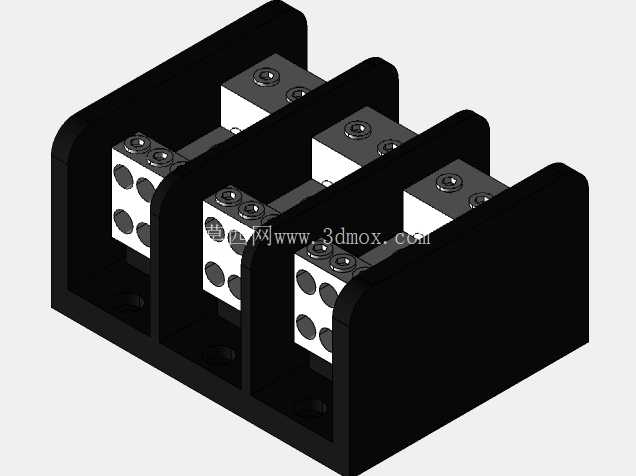

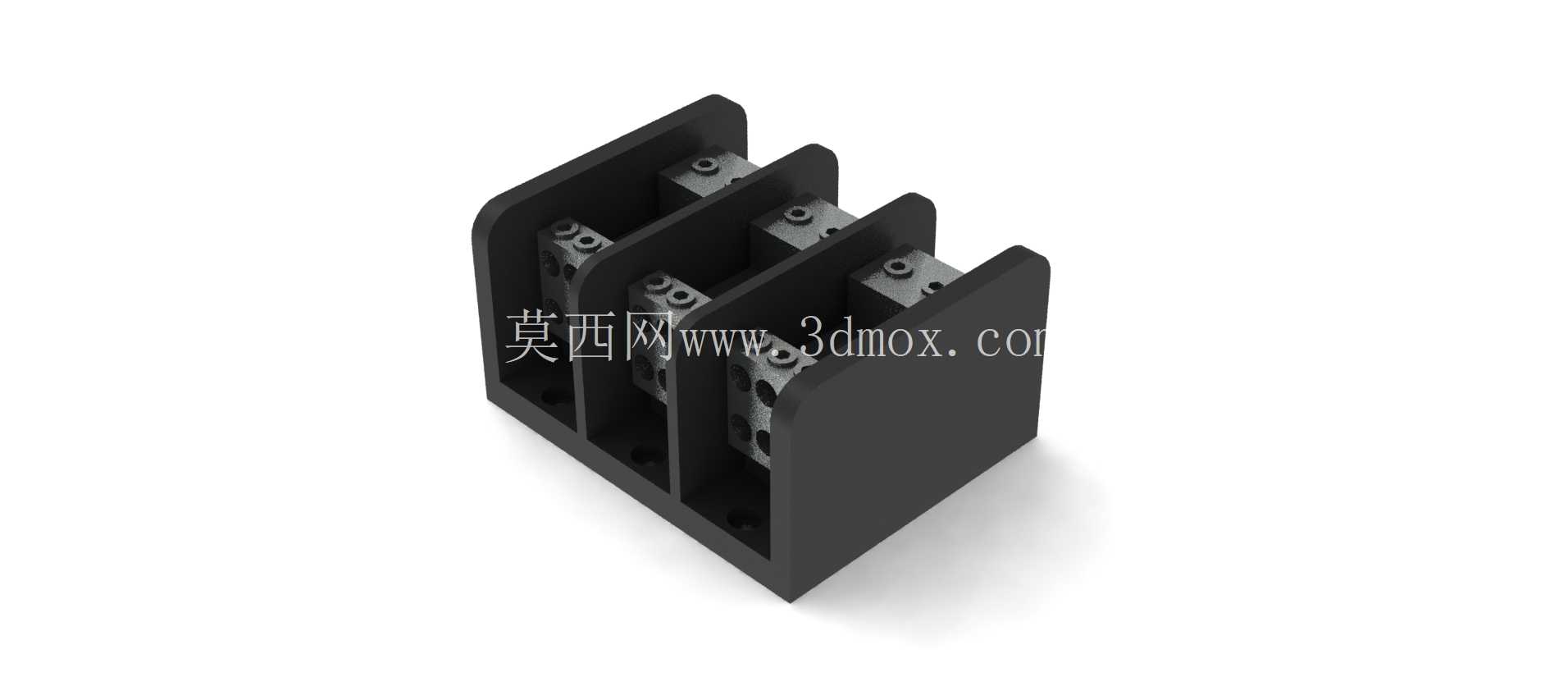

从结构设计思路上看,整个基座采用绝缘阻燃工程塑料一体注塑成型,三个接线极之间的隔离筋与基座本体为同一整体,没有拼接缝隙,避免了长期使用后积灰、凝露导致的绝缘性能下降;每个接线极内部配置了对应的压线金属件,金属件采用高导电率铜材做镀锡处理,既降低接触电阻减少大电流下的发热,也能避免长期使用氧化导致的接触不良,压线结构采用螺钉压接式,适配多股软线、单股硬线的压接需求,每个极位预留了上下两组接线位,可同时接入两路进线或者多路出线,不用额外叠加接线端子排,节省柜内安装空间。
关于安装边界与尺寸适配,这款配电块的底部为平整安装面,可通过基座两端的固定孔直接锁装在安装板、导轨或者设备壳体上,整体外形为长方体阶梯式结构,三个极位沿长度方向等距排布,相邻极位的中心间距满足低压电气的安全爬电距离要求,接线螺钉的操作空间预留充足,使用常规十字螺丝刀即可完成接线操作,不需要特殊的压接工具,现场装配、后期维护的效率都比较高。在实际选型使用时,需要注意匹配对应回路的额定电流,这类结构的接线位可适配常规线径的动力线缆,压线时需要将线缆线头剥至合适长度,完全插入接线孔后再锁紧螺钉,保证线缆导体完全被压线件包裹,避免虚接发热;极间的隔离挡板不要随意拆除或者裁切,否则会破坏原有的绝缘防护等级,在多尘、潮湿的使用场景下,还可以搭配对应的防尘罩使用,进一步提升长期运行的可靠性。很多刚入行的结构工程师在做配电部分设计时,容易忽略接线端子的操作空间与安全间距,这款结构的设计细节很有参考价值:它的绝缘挡板高度比接线螺钉的顶面高出近三分之一,哪怕接线时螺钉没有完全锁紧,螺钉头部也不会超出绝缘挡板的高度,不会出现相邻极螺钉之间的导电风险;每个接线孔的入口处做了倒角导向,穿线时不用刻意对准就能顺利把线缆插入接线位,减少现场接线的操作难度;基座的边角都做了圆角处理,安装时不会划伤操作人员的手部,也不会刮损相邻的线缆绝缘层。
在电源变压器配套的场景里,这类配电块直接固定在变压器的输出端支架上,变压器副边的大电流输出线直接接入配电块的进线端,再从各个出线端分接到不同的负载回路,省去了额外的母排加工与转接环节,整体装配的集成度更高,也减少了转接点带来的接触电阻与故障点;在非标自动化设备的动力柜里,这类三极配电块可以直接作为三相动力的分线端子,将总进线的三相电源拆分到各个驱动单元、加热单元等负载,相比组合式的接线端子排,它的结构强度更高,大电流下的温升更低,长期满负载运行的稳定性更好。
