离心泵闭式叶轮结构设计方案

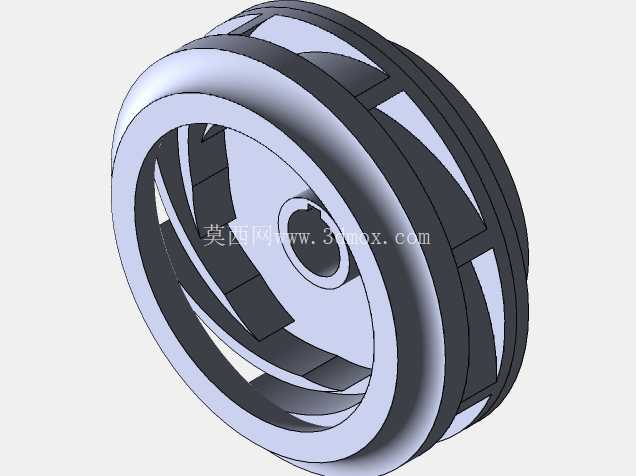

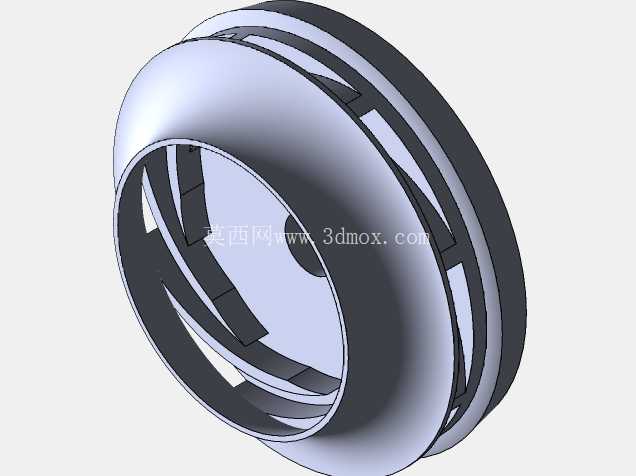

　　在流体输送类设备的核心部件设计中，离心泵叶轮的结构合理性直接决定整泵的运行效率、抗气蚀性能与工况适配范围，本次呈现的叶轮结构针对中小功率清水输送场景开发，适配5马力驱动端的动力输出特性，可覆盖民用供水、小型循环水系统、低压农田灌溉等常规输水场景的使用需求。从结构设计逻辑来看，该叶轮采用闭式后弯叶片构型，叶片型线经过水力优化，在保证流体获得足够动能的同时，尽可能降低叶片入口处的液流冲击损失，减少非设计工况下的涡流产生。叶轮整体采用一体化铣削成型的结构思路，前后盖板与叶片之间无拼接缝隙，可避免长期输送含少量杂质水体时的缝隙腐蚀问题，同时提升叶轮整体的结构强度，适配1450rpm至2900rpm区间的常规泵轴转速。

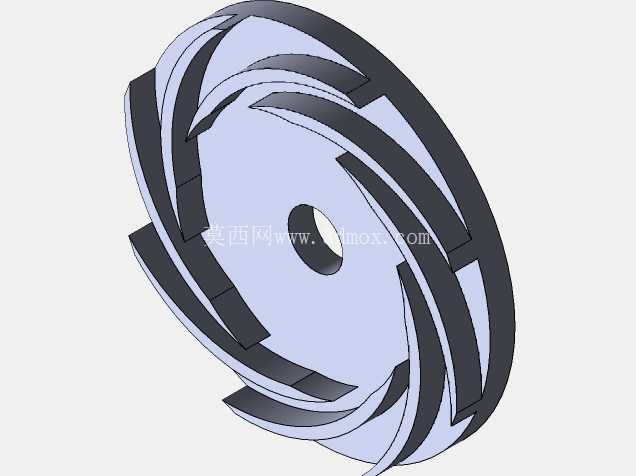

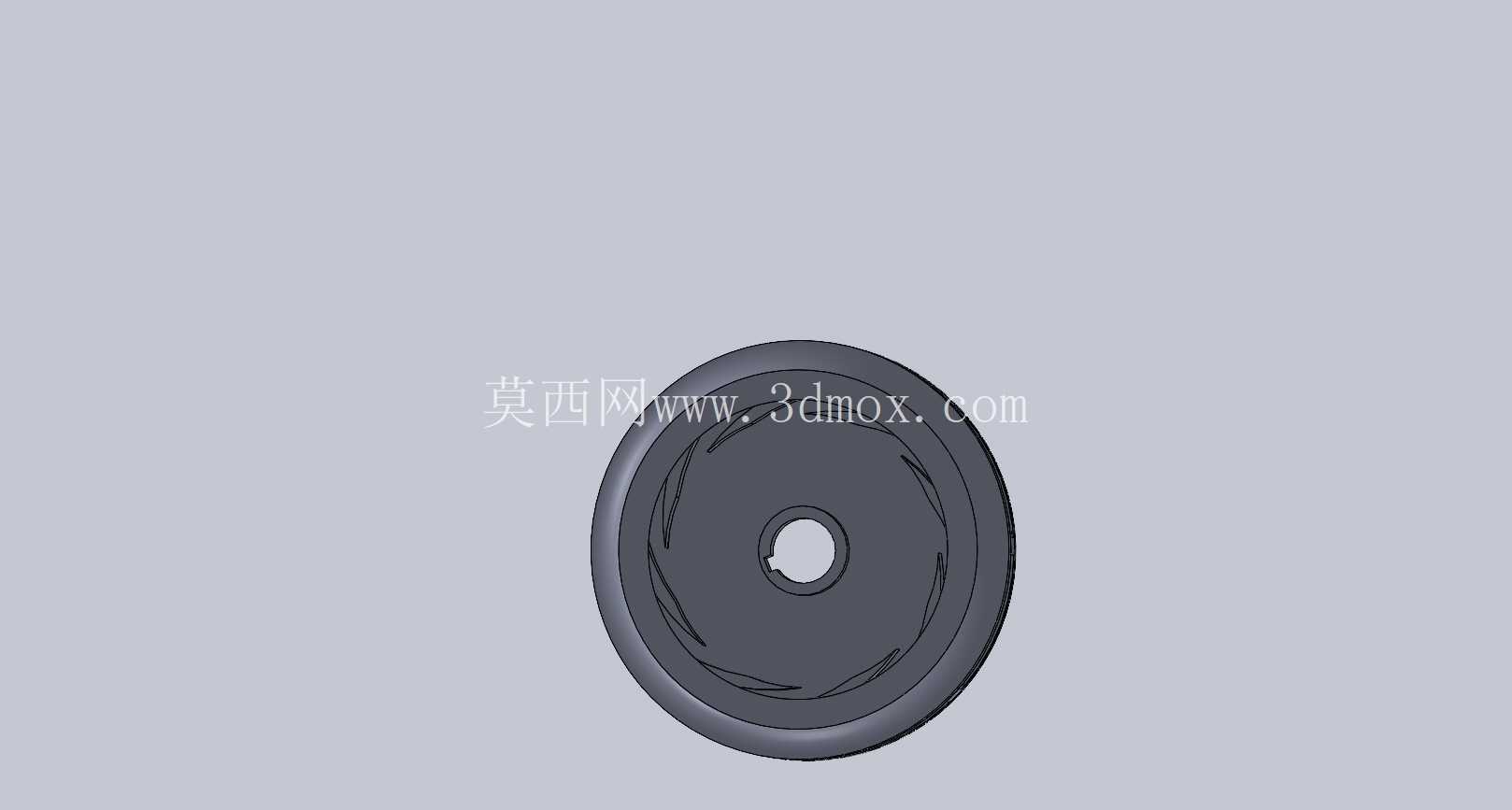

　　尺寸边界方面，该叶轮出口直径设定为140mm，入口通径为92mm，安装端的中心轴孔采用标准平键连接结构，可匹配常规离心泵的轴伸尺寸，安装时需保证叶轮入口与泵体密封环的径向间隙控制在0.2mm至0.35mm区间，间隙过大会导致回流损失增大降低泵效，间隙过小则可能在轴系窜动时发生动静部件摩擦。叶片数量设置为6片，叶片出口安放角选取常规离心泵常用的25度至30度区间，兼顾大流量工况下的过载能力与额定点的效率表现，叶片从入口到出口的厚度采用渐变设计，入口处做圆角修型处理，降低液流进入叶道时的局部阻力，出口处厚度适当增加，提升叶片根部的结构强度，避免长期高速运行下叶片发生疲劳变形。

　　在实际应用场景中，该叶轮可适配单级单吸卧式离心泵的泵体结构，输送介质温度不超过80摄氏度的清水或物理化学性质与水相近的其他液体，安装时需注意叶轮的旋转方向标识，与泵轴的驱动转向保持一致，反向旋转会导致泵的输出流量与扬程大幅下降，同时加剧轴承的轴向受力。从水力设计的细节来看，叶道的过流断面面积从入口到出口呈现均匀扩大的趋势，保证流体在叶道内流动时的速度变化平缓，减少脱流现象的发生，前后盖板的型线采用圆弧过渡，避免流道内出现直角拐点造成的局部阻力损失。

　　对于设备选型人员而言，该叶轮的尺寸参数可直接匹配同功率段的标准离心泵泵腔，更换时无需对泵体、泵盖等其他部件做额外加工，仅需核对轴孔尺寸、密封环配合尺寸即可完成替换；对于三维建模从业者而言，该模型的叶片曲面构建采用了水力设计常用的木模图点位放样思路，可作为离心泵叶轮建模的参考范例，理解闭式叶轮从水力参数到三维实体的转化逻辑。在结构强度校核层面，该叶轮的盖板厚度选取4mm，可承受额定工况下的流体压力与离心力作用，最大应力集中区域出现在叶片与后盖板的连接根部，设计时已做圆角过渡处理，降低应力集中系数，正常工况下的使用寿命可满足通用泵类产品的设计寿命要求。安装过程中需注意叶轮的轴向定位，通过轴套与锁紧螺母将叶轮固定在轴系的设计位置，保证叶轮出口中心与泵体的流道中心对中，偏差过大会导致泵运行时出现振动偏大、噪音超标的问题。
