三千升立式工业储液罐体结构设计

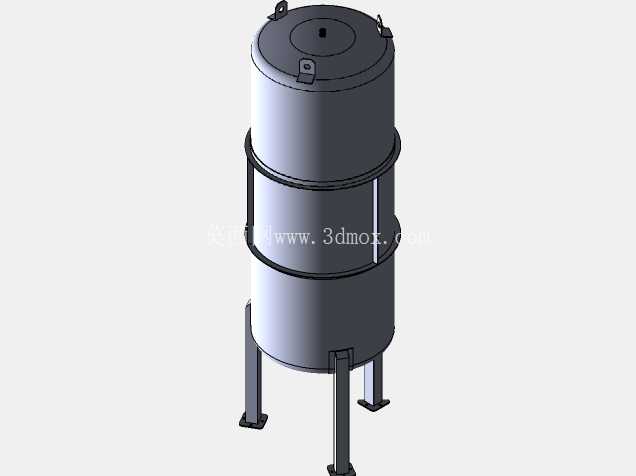

　　在化工配料、食品加工、中小型水处理场站的物料暂存环节，立式常压储液罐是应用频次极高的静态存储类设备，本次呈现的3000升容量立式罐体，正是针对中小产能产线的物料中转、暂存需求设计的结构方案。不同于大型立式储罐的现场焊接制作逻辑，该罐体采用分段式筒身结构，整体由三段等直径筒节组焊而成，每段筒节之间设置环形加强箍，既可以降低整段筒身卷制的工艺难度，也能在不额外增加筒壁厚度的前提下提升罐体径向抗变形能力，避免满液状态下筒身出现鼓胀变形，尤其适配存储水基溶液、低粘度中性化工物料的常压工况。

　　从安装边界来看，罐体底部采用三根均布的支腿式支撑结构，支腿与下筒节底部的焊接位置做了局部补强板设计，支腿底端设置带安装孔的地脚板，可直接通过膨胀螺栓与混凝土地面或设备钢平台固定，安装时无需额外做大型预埋基础，单台设备的安装占地直径仅需比筒身外径大400毫米左右，能够适配车间内边角区域、设备夹层等空间局促的安装场景，三根支腿的受力分布经过校核，满液状态下单根支腿的承重载荷留有1.5倍以上的安全余量，即使地面存在轻微不平整，也可通过在地脚板下加调整垫片的方式快速找正，避免罐体倾斜导致的液位测量偏差、出料口积液问题。

　　罐体顶部采用标准椭圆形封头结构，封头上设置了快开式人孔结构与两个吊耳，人孔位置偏离封头中心300毫米，既方便运维人员进入罐体内部做清洁、检修作业，也不会在顶部中心预留的仪表安装位形成干涉，顶部吊耳的位置经过重心核算，吊装时可直接通过吊耳起吊整台罐体，无需额外捆绑筒身，避免吊装过程中筒身表面防腐层被钢丝绳磨损。封头上预留的接口可根据实际使用需求配置呼吸阀、液位计接口、进料管口，无需二次开孔补强，设计阶段已经按照常压容器的开孔规范做了补强圈预设。

　　筒身侧面未设置额外的爬梯结构，因为3000升容量的罐体总高度控制在2.8米以内，日常运维时借助普通移动梯即可抵达顶部人孔位置，省去了固定式爬梯带来的额外材料成本与占地空间，也避免爬梯与周边管线、设备形成干涉。罐体底部的出料口设置在下封头的最低位置，出料口与支腿底端的高度差预留了200毫米的安装空间，可直接在出料口下方安装管道阀门或者输送泵，无需额外架高罐体。

　　设计过程中优先考虑了加工工艺的普适性，所有筒节的卷制直径、封头尺寸均采用行业通用规格，不需要定制特殊的卷板模具、封头冲压模具，普通的压力容器加工车间即可完成全部制作工序，筒壁厚度根据3000升容量的液柱压力计算选定，在满足常压存储强度要求的前提下尽可能控制板材厚度，降低整体设备自重，减少运输与安装环节的吊装成本。罐体的环形加强箍采用等边角钢弯制而成，与筒身之间采用间断焊连接，既保证加强效果，也避免连续焊接带来的筒身局部焊接变形。

　　从实际使用场景来看，该罐体既可以作为生产环节的中间物料暂存罐，搭配输送泵实现产线的物料连续供给，也可以作为小型水处理系统的清水罐、浓水罐使用，还可在食品加工行业作为原料液的存储容器，只要根据存储物料的特性更换对应的密封垫片、做对应的内外表面防腐处理即可适配不同工况。支腿的高度设计也预留了足够的操作空间，日常巡检时可以直接观察底部出料阀门的状态，不会因为支腿过矮导致阀门操作空间不足，也不会因为支腿过高导致整体重心上移，增加设备倾覆的风险。

　　在三维建模过程中，所有焊接位置均做了贴合实际加工的焊缝示意，支腿与筒身的连接角度、地脚板的安装孔位、顶部人孔的锁紧结构都按照实际加工尺寸1:1还原，结构设计人员可以直接在此模型基础上调整管口方位、增减接口配置，快速适配不同项目的具体需求，不需要从零开始搭建罐体基础结构，能够大幅缩短中小型储液设备的设计出图周期。模型中也预留了参数化调整的接口，若需要调整罐体容量，只需修改筒节高度、筒身直径参数即可快速生成对应规格的罐体结构，所有关联的加强箍、支腿位置都会自动匹配调整，适配不同产能规模的使用需求。
