法兰连接式三向流体输送三通管件结构

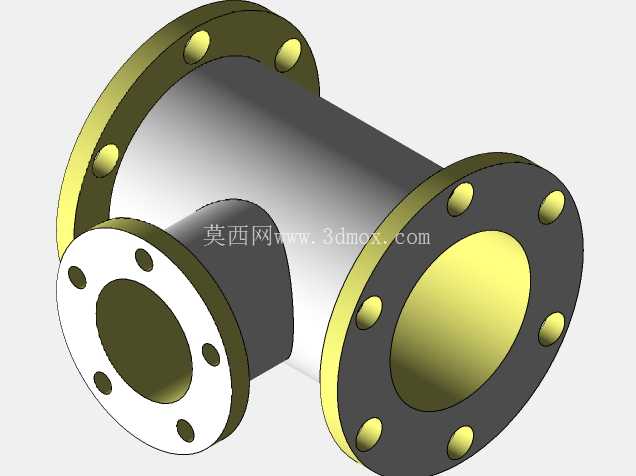

　　在市政给水、工业循环水、化工流体输送等管路系统中，三通类管件是实现管路分流、合流的核心基础部件，这款三向法兰连接管件的设计，完全围绕现场管路改造、新建管线的实际安装需求展开，没有冗余的装饰结构，所有几何特征都服务于流体导通与安装可靠性。从结构形态来看，三个连接端均采用标准凸面法兰结构，法兰盘上的螺栓孔沿圆周均匀分布，孔位公差按照管路法兰通用安装标准设定，能够直接匹配同公称通径的管道法兰、阀门法兰，现场安装时不需要额外加工转接件，只要对齐孔位穿入螺栓配合密封垫片即可完成紧固，大幅降低现场施工的配作工作量。主通路为直通式结构，内部流道做了圆弧过渡处理，没有直角突变的结构，能够减少流体流经时的局部阻力损失，避免直角拐角处长期运行出现的涡流冲刷、杂质沉积问题，尤其适合输送带有少量固体颗粒的流体介质，降低管路堵塞的概率。侧向分支通路与主通路的连接位置，做了加厚补强处理，因为分支位置是管路应力集中的高发区域，不管是管路内部的流体压力波动，还是外部安装产生的附加载荷，都容易在分支交接处产生应力开裂，设计时通过增大交接区域的壁厚，优化过渡圆角，有效分散集中应力，提升部件的承压能力与抗疲劳性能。

　　从安装边界来看，三个法兰端面的加工粗糙度满足密封面要求，安装时不需要再对端面进行二次打磨处理，主通路的两个法兰端面同轴度控制在管路安装允许的公差范围内，避免安装后出现管路别劲、密封垫压偏泄漏的问题；侧向分支的法兰端面与主通路轴线垂直，能够保证分支管路安装后走向准确，不会出现角度偏差导致后续管路对接错位。在实际应用场景中，这类三通管件既可以用于给水系统的主干管分出支路供水，也可以用于工业冷却系统中实现循环水的多路分配，还能在排污管路中实现多支路污水的汇集输送，适用的介质涵盖清水、低浓度腐蚀性流体、无强磨蚀性的浆体等。

　　设计过程中充分考虑了不同工况的通用性，法兰的连接尺寸遵循通用管路标准，不管是金属管道还是复合管道，只要匹配对应公称压力的法兰标准，都可以实现兼容对接。流道的内壁做了顺滑处理，没有凸起、毛刺等结构，能够减少流体输送过程中的压损，提升整个管路系统的输送效率，同时降低长期运行过程中流道内壁的结垢速率，延长部件的维护周期。法兰盘的厚度根据公称压力等级做了匹配设计，既不会因为厚度不足导致紧固时法兰变形泄漏，也不会因为厚度过大造成材料浪费、整体重量过重增加安装难度。三个端口的通径匹配常规管路的变径需求，主通路通径大于侧向分支通径的设计，能够保证主通路的流量不受分支分流的过度影响，满足大部分现场工况下“主路保流量、支路做分配”的使用需求。

　　在建模过程中，所有的安装特征都做了参数化处理，螺栓孔的位置度、法兰的厚度、流道的直径、过渡圆角的大小都可以根据实际项目的公称通径、压力等级需求快速调整，不需要重新绘制整体结构，能够大幅提升同系列不同规格三通管件的设计效率。同时模型中还原了实际加工需要的所有工艺特征，比如法兰端面的密封面凸台、螺栓孔的倒角、分支交接处的补强圆弧，完全符合实际加工的工艺要求，导出工程图后可以直接用于生产加工，不需要再做额外的特征补全。对于管路设计人员来说，这个模型可以直接导入到整体管路装配体中，用于检查管路走向、安装空间是否存在干涉，提前预判现场安装可能出现的错位、空间不足等问题，减少现场施工的整改工作量。
