带法兰安装底座的支承轴承三维结构

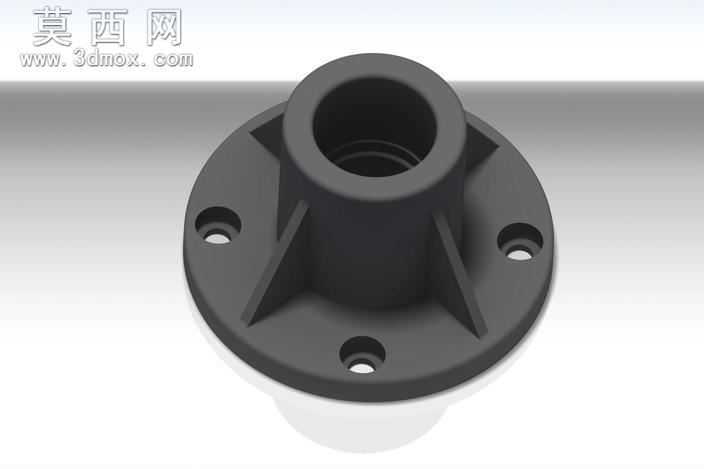

本支承轴承模型采用三维参数化建模方式完成，整体结构围绕轴系支承的核心功能展开设计，建模过程中优先保证各装配尺寸的逻辑关联性，将法兰安装面、中心轴孔、加强筋结构的尺寸参数做关联约束，便于后续根据实际安装需求做参数调整。模型的中心轴孔为阶梯式通孔结构，孔壁预留了轴承配合的公差余量参考，可适配对应直径的转动轴穿入安装，实现对轴类零件的径向与轴向支承。底部法兰盘采用圆形轮廓设计，盘面上均匀分布三个沉头安装孔，孔位角度间隔120度，可通过标准紧固件将整个轴承部件固定在设备安装基面，沉头结构能够保证螺栓安装后端面平整无凸起，避免与周边运动部件产生干涉。法兰盘与中心轴套之间设置了三道三角形加强筋，筋板沿轴套周向均匀排布，分别对应相邻两个安装孔的中间位置，筋板同时与轴套外壁、法兰上端面做完全贴合的过渡处理，既提升了整体结构的刚性，降低轴套受径向载荷时的形变量，也避免了应力集中导致的结构失效风险。材质渲染阶段，整体模型赋予哑光黑色工程塑料质感，表面添加细微的磨砂纹理效果，还原工程塑料注塑成型后的真实表面状态，渲染时采用柔和的侧上方打光方式，清晰呈现加强筋与法兰、轴套衔接处的圆角过渡细节，以及安装孔的沉头结构特征，各结构边缘的微小倒角也做了精细化处理，避免三维模型出现锐利直角的失真问题。设计思路上，这款支承轴承兼顾了安装便捷性与结构稳定性，三孔法兰的安装方式对安装基面的加工精度要求更低，均匀分布的加强筋在不额外增加整体重量的前提下大幅提升了部件的承载能力，中心轴孔的长度经过优化，能够为穿入的轴类零件提供足够的支承长度，减少轴转动过程中的晃动量，适用于轻载传动场景下的轴系支承需求，模型的各部分结构均做了实体化处理，无破面、重叠面等建模问题，可直接用于装配验证、结构演示等场景。
