减压阀用单向止动棘轮结构设计

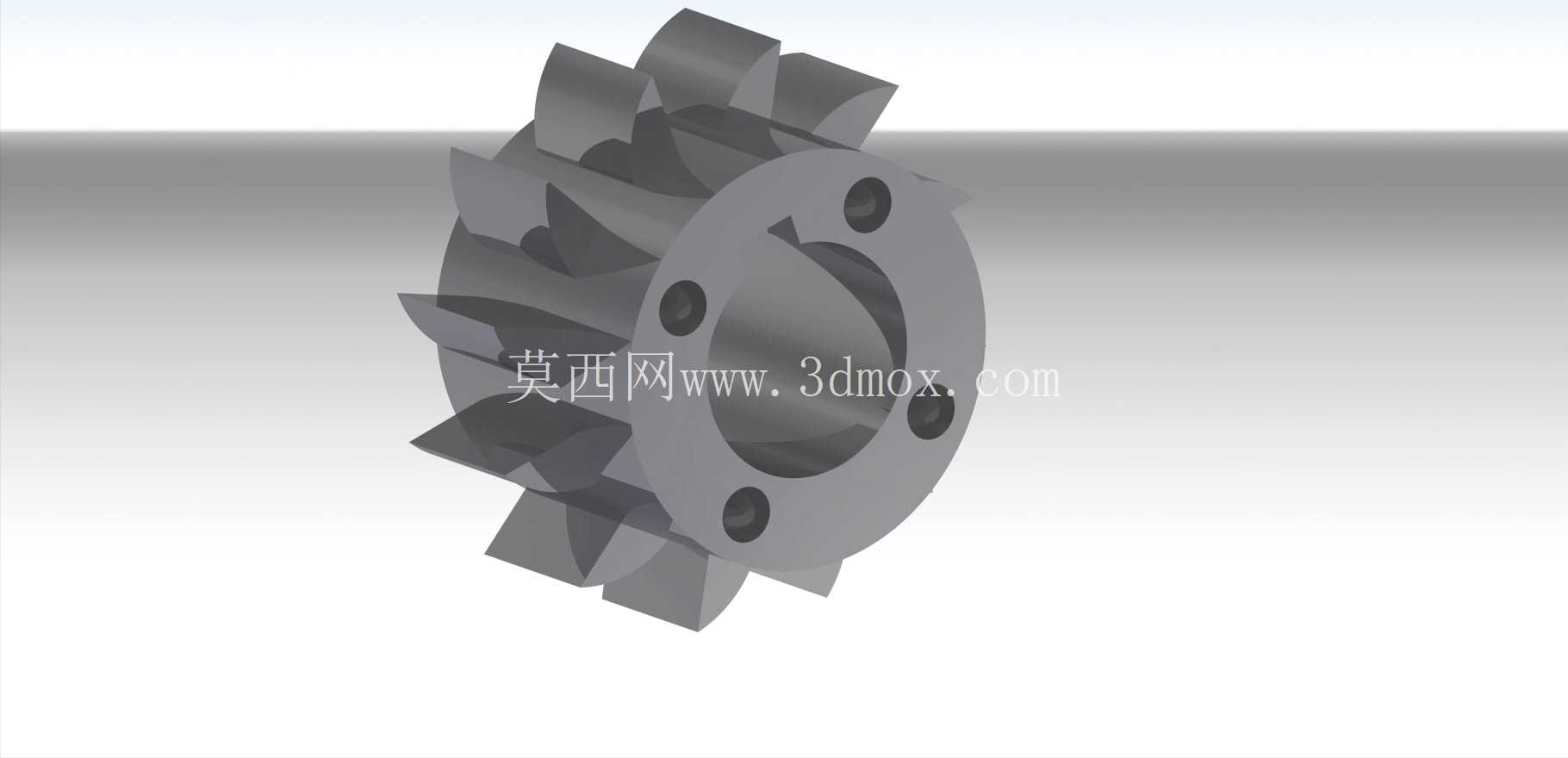

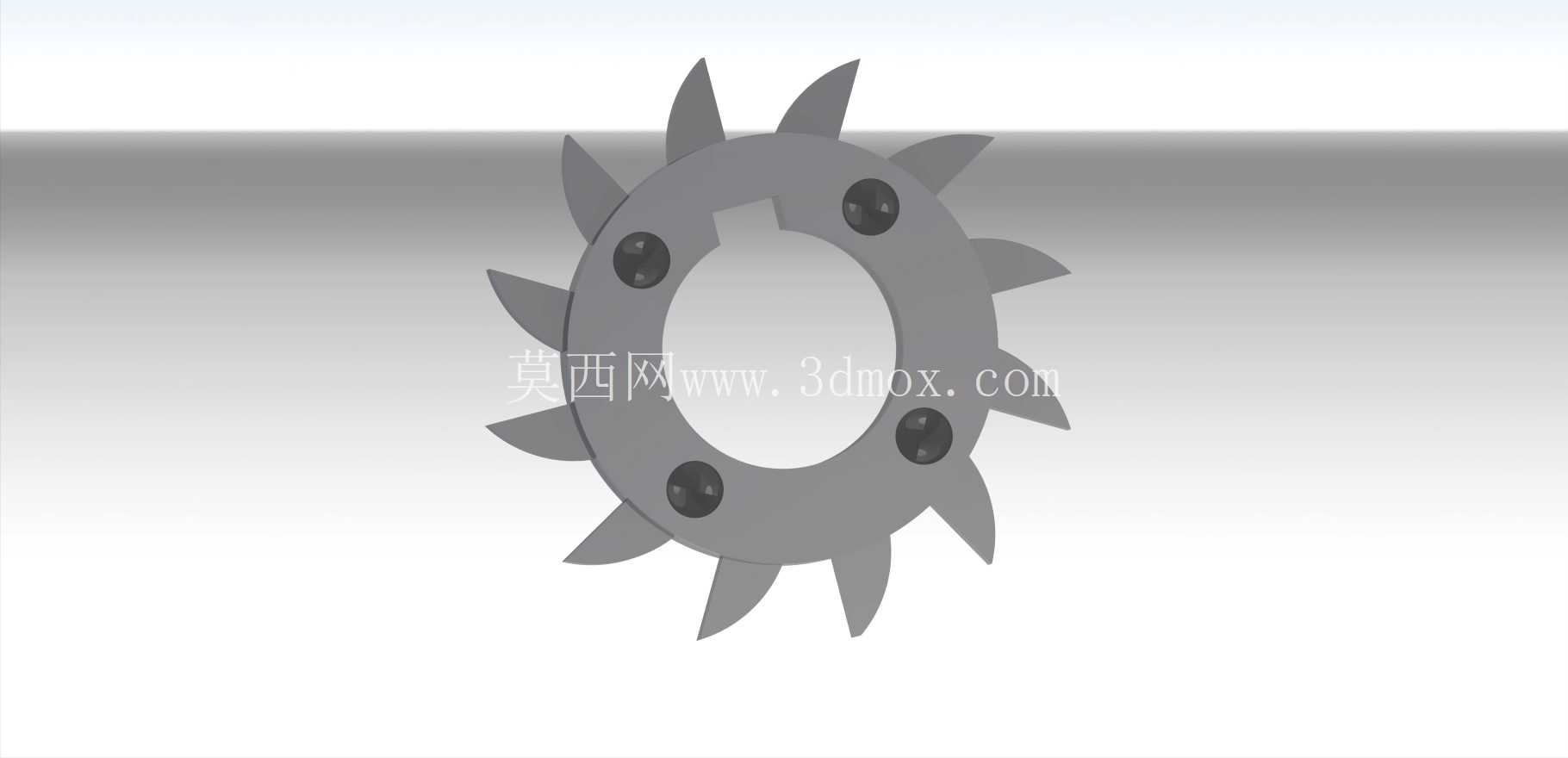

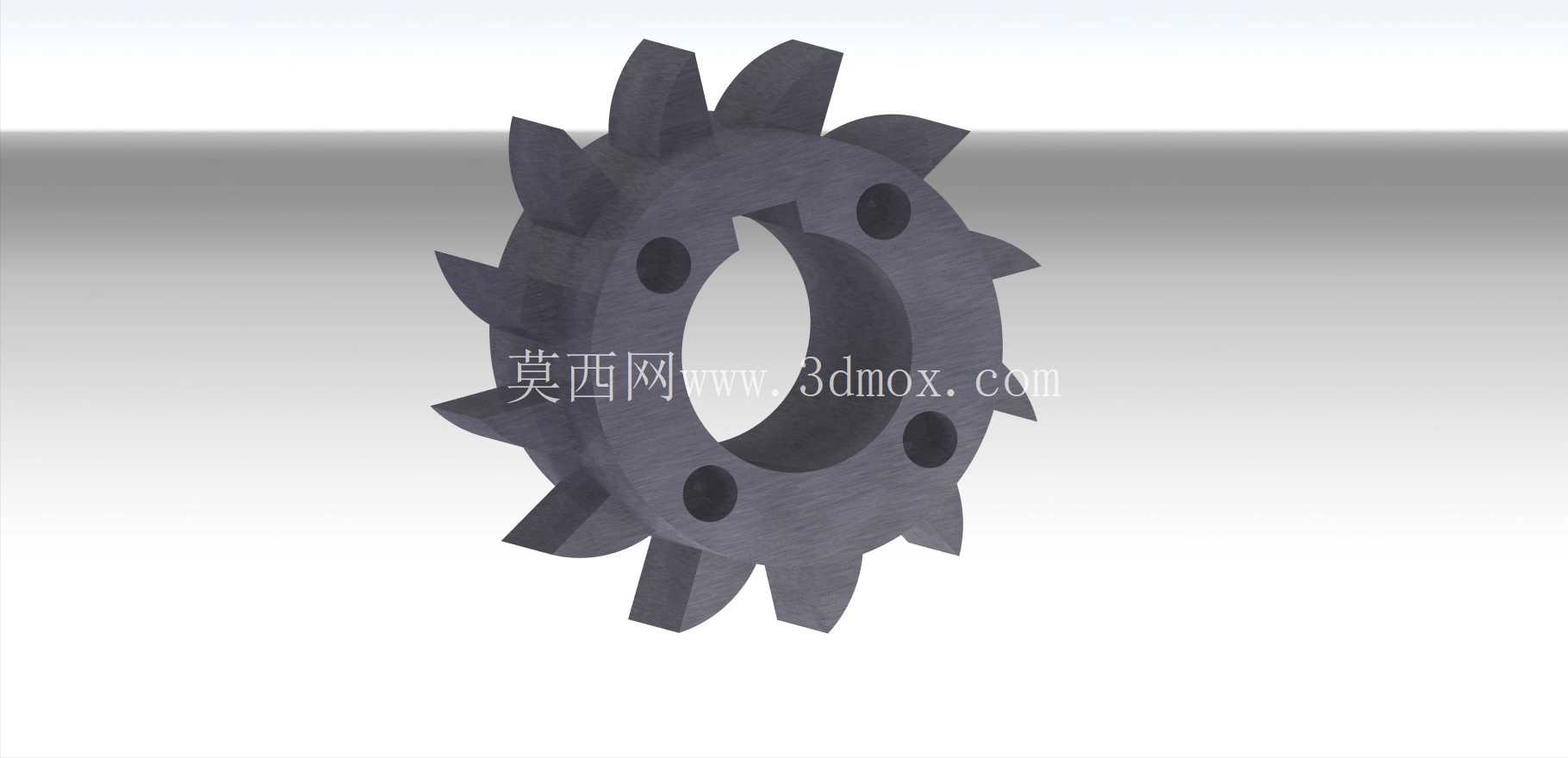

　　在压力调节类阀门的间歇调节机构中，棘轮是实现单向步进锁止、防止压力调节后机构反向回退的核心承载零件，这款棘轮结构正是针对减压阀的手动调节工况开发，适配减压阀调压旋钮的步进调节需求，避免调压完成后受介质压力波动、设备振动影响出现的调压轴回转问题，保障出口压力稳定在设定区间。从实际工况适配来看，这类棘轮常配套在弹簧薄膜式减压阀、活塞式减压阀的手动调节端，和调节杆上的棘爪配合完成动作：当操作人员转动调压旋钮调整弹簧预紧力时，棘爪顺着棘轮齿面滑过，每转过一个齿距对应固定的压力调节梯度，方便操作人员精准把控调压幅度；当停止转动旋钮后，棘爪在自身弹簧作用下卡入棘轮齿槽，直接锁止调节杆的回转自由度，不需要额外增加锁紧螺母等防松结构，简化了阀门调节端的结构布局。设计这款棘轮时，首先要匹配减压阀调节端的安装边界：中心通孔的直径和调压杆的配合段做基孔制间隙配合，公差带选H7/g6，既保证装配时能顺利套入调压杆，又不会因为配合间隙过大出现调节时的径向晃动；中心孔周边均匀分布的四个通孔是安装定位孔，对应调压杆端部的四个定位销，装配后通过销钉传递扭矩，避免棘轮和调压杆之间出现相对转动，相比键连接的方式，这种多销均布的结构能在更小的轴向尺寸下传递更大的调节扭矩，适配减压阀调节端紧凑的安装空间。

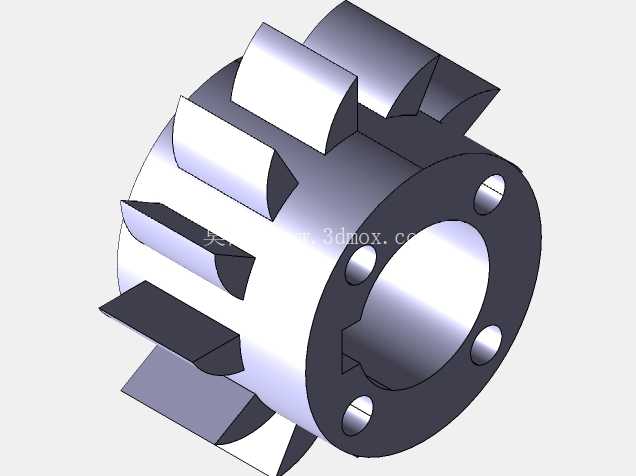

　　齿形设计上采用不对称的锯齿形齿廓，工作面做接近径向的直边设计，保证棘爪卡入后能承受足够大的反向止退力矩，非工作面做倾斜的滑入面，让棘爪在正向转动时能顺畅滑过齿顶，不会出现卡滞；齿顶和齿根都做了小半径的圆角过渡，避免热处理和长期受载时出现应力集中导致的崩齿问题，毕竟减压阀在工业管路中往往是长期连续运行，棘轮一旦出现齿部损坏，会直接导致调压失效，引发下游管路压力超标的风险。齿的数量经过匹配计算，对应每齿转动角度为22.5度，换算到减压阀的压力调节梯度上，每转动一齿对应出口压力变化0.05MPa，符合常规工业减压阀的调节精度要求，既不会因为齿距过小导致棘爪容易滑齿，也不会因为齿距过大导致调节精度不足，无法满足工况的压力设定需求。

　　材料选择上适配减压阀的常规使用环境，采用中碳钢调质处理后表面淬火，齿面硬度达到HRC45-50，芯部保持足够的韧性，既能承受棘爪反复冲击的接触应力，避免齿面过快磨损，也不会因为整体过硬在受冲击时出现脆裂。安装时需要注意棘轮的齿向必须和调压的正向转动方向匹配，不能装反，否则会出现无法正向调节、也无法锁止的问题；棘爪的弹簧预紧力要调整到合适区间，预紧力过小会导致振动工况下棘爪跳齿，预紧力过大会导致调节时的操作阻力过大，影响操作手感。

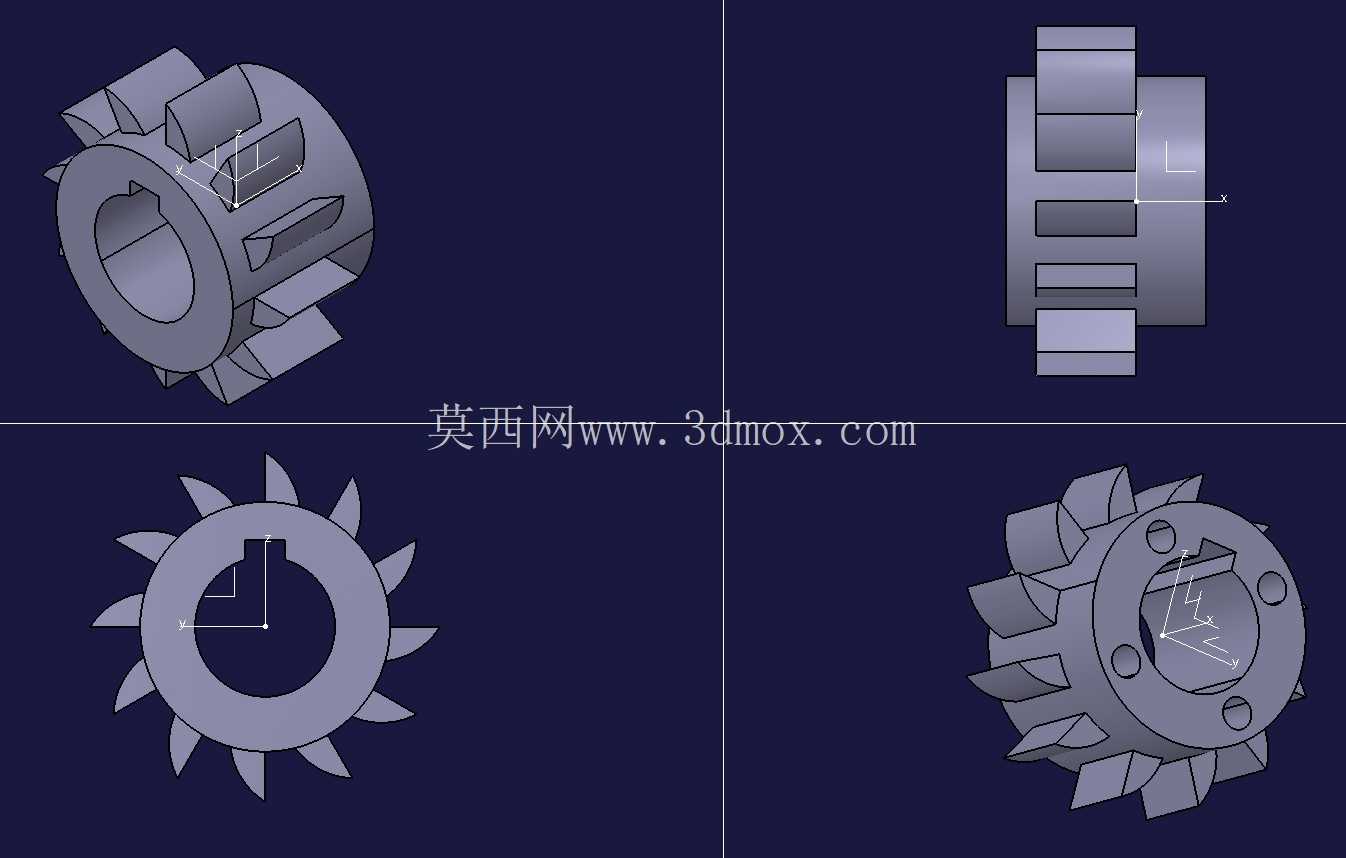

　　在实际管路应用场景中，不管是压缩空气管路的减压稳压，还是工业水系统、低压蒸汽系统的压力调节，这种带棘轮锁止的调节结构都能大幅降低调压后的回松概率，减少日常运维中反复校准压力的工作量，相比依靠摩擦力防松的结构，这种机械式的齿啮合锁止可靠性更高，在存在持续振动的车间管路、移动设备配套的减压管路中优势更明显。建模过程中对齿形的轮廓做了连续曲率处理，所有安装孔的位置度公差控制在0.02mm以内，保证和调压杆装配时的同轴度，避免棘轮偏心导致的棘爪啮合深浅不一、局部齿过载磨损的问题；端面的平整度也做了约束，装配后和调节杆轴肩的贴合面间隙不超过0.01mm，防止长期受载后棘轮出现倾斜偏摆。
