乘用车铝合金辐条式轮毂轮圈结构设计

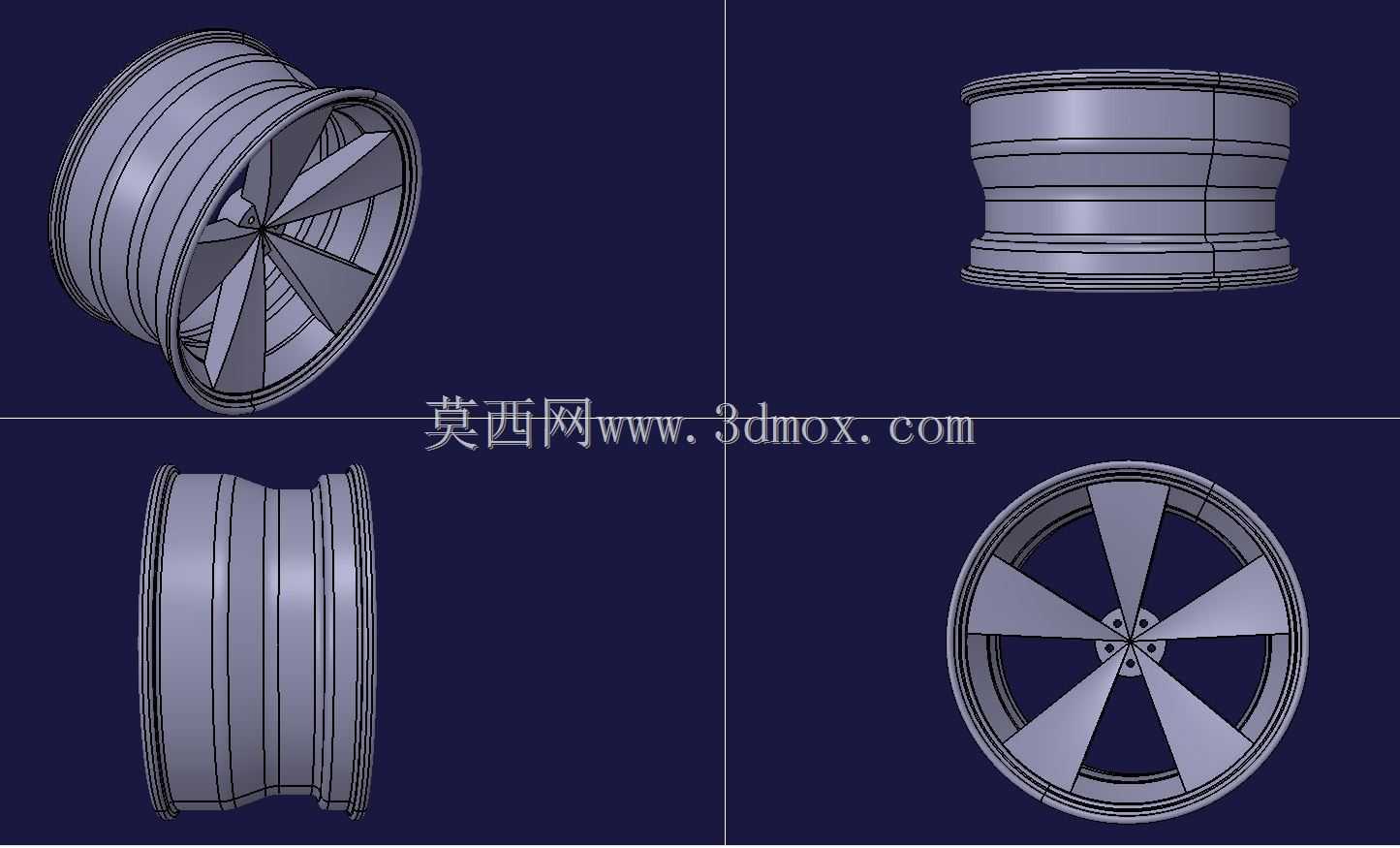

　　轮圈作为车辆行走系统的核心承载部件，直接衔接轮胎与车桥传动端，日常行驶过程中需要同时承担整车垂直载荷、转向时的横向力矩、加减速工况下的扭矩传递，还要过滤路面颠簸带来的不规则冲击，其结构合理性直接决定行驶安全性与驾乘质感。这款轮圈采用整体式铸造结构设计，轮辋部分采用常规深槽式轮廓，适配常见的低压乘用车真空轮胎，轮缘位置做了加厚翻边处理，避免拆装轮胎时出现边缘磕碰变形，同时轮辋的胎圈座位置设置了标准的凸峰结构，保证轮胎充气后胎圈能够紧密卡合，在高速行驶或者急转向工况下不会出现胎圈脱开的风险。轮辐部分采用五组宽辐条对称布局，每组辐条从中心安装盘位置向外平滑过渡到轮辋内壁，辐条截面采用变厚度设计，靠近中心安装座的位置厚度更大，

　　能够分散螺栓预紧带来的局部应力，往轮辋方向逐渐收薄，在保证整体结构强度的前提下尽可能降低旋转惯量，对于提升车辆加速响应、减少制动系统负载都有实际帮助。中心安装区域设置了适配乘用车常见节圆直径的螺栓孔位，孔位周边做了沉台加工余量预留，安装面预留了0.1mm左右的平面度加工公差带，保证轮圈安装后与轮毂轴承端面完全贴合，避免高速行驶时出现轮圈端面跳动引发的方向盘抖动问题。中心孔的尺寸按照常规乘用车轮毂轴承的配合公差设计，既保证装配时能够顺利对位，也不会因为间隙过大导致行驶中出现偏心磨损。设计过程中需要重点校核几个关键边界：首先是轮辋的有效宽度，需要匹配对应宽度规格的轮胎，避免轮胎安装后出现拉伸过度或者挤压变形的问题；其次是轮圈的偏距参数，

　　要保证安装后轮胎与轮眉、悬架摆臂、减震器之间留有足够的运动间隙，在满载压缩、转向打满的极限工况下不会出现运动干涉；另外还要考虑辐条背面的空间，要能够容纳常规尺寸的制动卡钳与刹车盘，避免改装或者装配时出现卡钳蹭辐条的问题。从实际使用场景来看，这类铝合金轮圈相比传统钢制轮圈，散热性能更好，长距离连续制动时能够帮助刹车系统更快散发热量，降低制动热衰减的概率，同时表面的亮面处理工艺也能兼顾外观装饰作用，适配家用乘用车、入门改装车型的使用需求。建模过程中需要注意轮辋部分的曲面连续性，胎圈座的角度、轮缘的圆角半径都要符合行业通用标准，不能随意更改尺寸，否则会直接影响轮胎的装配密封性与固定可靠性；辐条与轮辋的衔接位置要做足够大的圆角过渡，

　　避免应力集中导致长期使用后出现疲劳裂纹，螺栓孔的位置度公差要控制在合理范围内，保证安装时螺栓能够顺利穿入，不会出现强行装配带来的附加应力。另外轮圈的整体重量分布要做动平衡考量，辐条的对称度误差要控制在极小范围内，减少后续装配轮胎时需要添加的平衡块重量，提升高速行驶的稳定性。
