自然吸气车型排气歧管余热回收结构

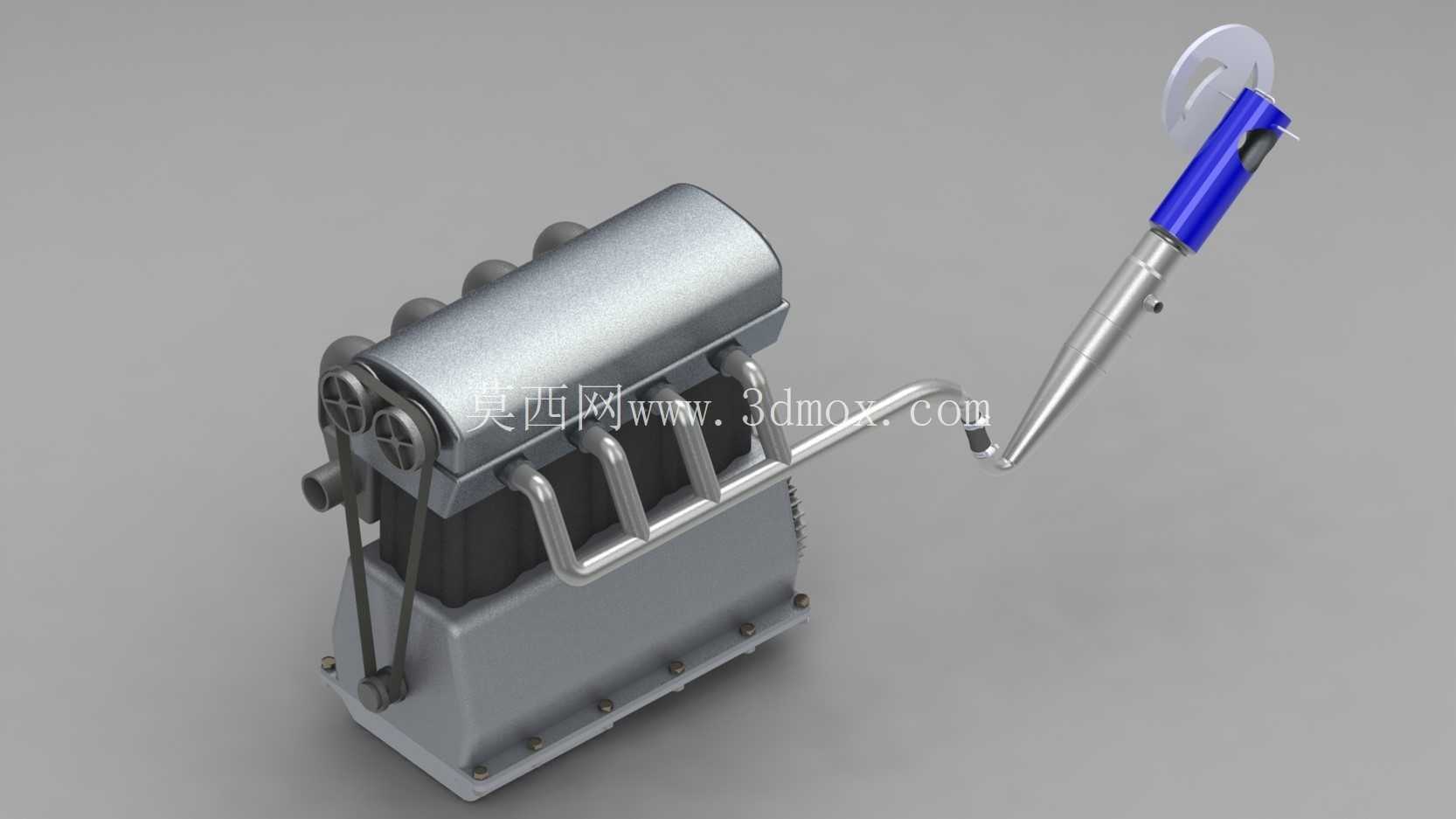

　　这套排气歧管余热回收结构，主要面向未配备涡轮增压器的自然吸气乘用车型、轻型商用车型的排气系统改装场景，核心用途是在不破坏原有排气背压平衡的前提下，回收排气行程中随废气直接排出的余热能量，同时优化排气歧管的气流走向，降低排气阻力带来的泵气损失。从实际工程落地的角度看，自然吸气车型的排气歧管普遍存在排气脉冲干涉、废气热量直接散排的问题，尤其是四缸机型常见的4-1结构歧管，各缸排气行程的重叠区间容易产生气流对冲，既抬升了排气背压，也让大量高温废气携带的热能直接通过尾排散失到空气中，没有得到有效利用。这套结构在设计阶段就把beta配置的气流组织逻辑放在核心位置，没有沿用传统等长歧管的对称布局思路，而是针对各缸排气相位差调整了歧管各支路的弯折角度与通径渐变比例，靠近排气门的支管段采用小曲率弯管设计，减少气流在支管内的沿程阻力，在各支路汇合的位置设置了渐扩式的集气腔，让不同时序排出的废气脉冲在集气腔内完成压力平衡，避免相邻气缸排气时产生的负压倒灌影响进气充量效率。在余热回收功能的实现上，结构在集气腔下游的直管段集成了环形换热流道，没有采用直接插入排气管内的换热管结构，避免换热结构占用排气通流面积导致背压升高，环形流道的外壁与排气管外壁贴合，通过金属导热将废气的热量传递到流道内的换热介质，既可以在冬季为车厢提供暖风热源，减少发动机暖机阶段的热量消耗，也可以为进气预热模块提供热源，降低低温环境下进气温度过低导致的燃烧不充分问题。

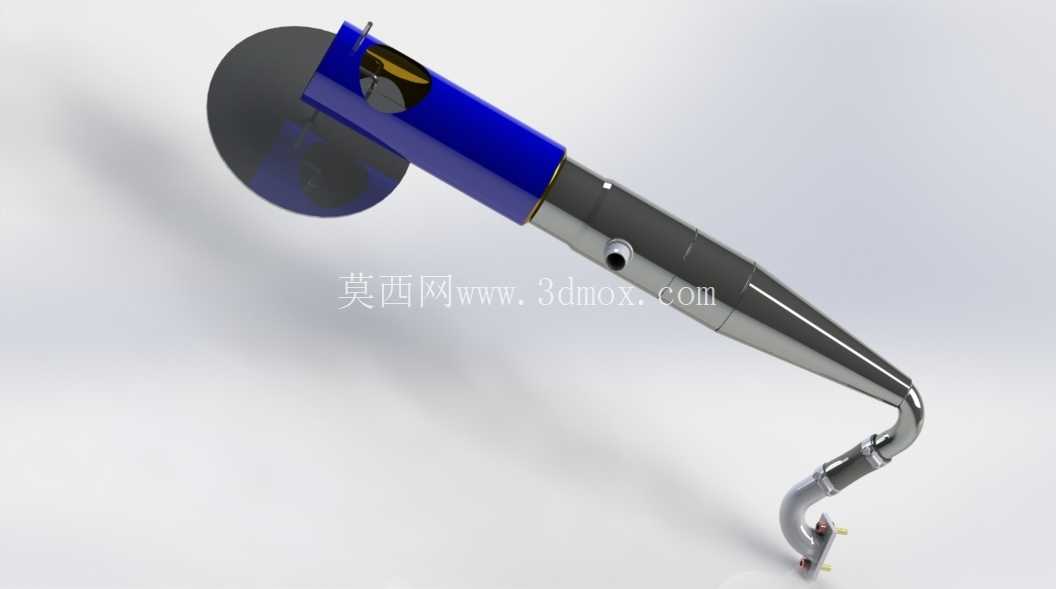

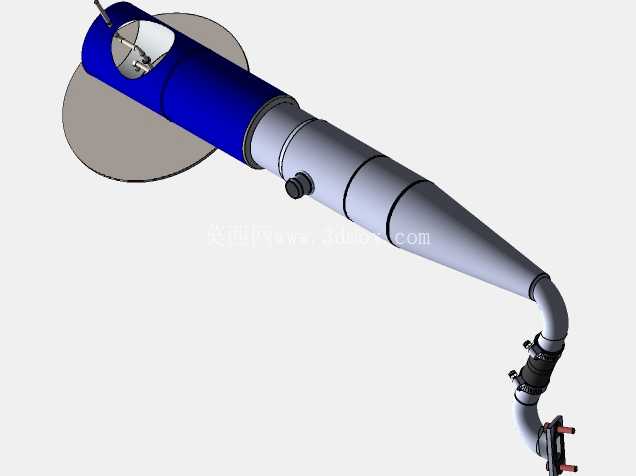

　　从外形尺寸与安装边界来看，整套结构的主体段长度控制在320mm范围内，最大外径不超过75mm，尾部的弯管段采用了大曲率弯折设计，弯折半径为管径的2.5倍，避免小半径弯管导致的气流流速骤降，安装点位完全匹配原厂排气歧管的法兰接口位置，不需要改动发动机舱内的防火墙、副车架等周边结构，换热介质管路的接口设置在主体段的侧下方，避开了发动机悬置、线束管路的常规布置区域，安装时不会和周边部件产生运动干涉。

　　在结构强度设计上，靠近排气门的高温段采用了双层壁结构，内层为耐高温的不锈钢材质，直接接触800-900℃的高温废气，外层为结构支撑层，两层之间预留了2mm的空气隔热层，减少高温向发动机舱内的热辐射，避免周边的橡胶管路、线束长期受高温烘烤出现老化失效，集气腔与换热段的连接位置采用了圆弧过渡结构，避免直角连接处长期受排气脉冲振动产生应力集中，整套结构的重量控制在2.8kg以内，不会给排气悬挂吊耳带来额外的负载，也不会因为重量过大导致车辆行驶过程中排气系统产生共振异响。

　　从实际使用的工况适配来看，这套结构覆盖了从怠速到高转速全工况区间的气流特性，低转速工况下，集气腔的渐扩结构可以利用排气脉冲产生的负压效应，加快气缸内的废气扫气速度，提升低转速区间的扭矩输出；高转速工况下，通径渐变的支管设计可以保证排气通流能力足够，不会因为通流面积不足导致高转速下排气不畅，动力输出受限。换热段的换热功率在发动机常用的2000-3000转工况区间可以达到1.2kW，完全满足冬季车厢暖风的热量需求，不需要额外消耗发动机冷却系统的热量，也能缩短发动机冷启动后的暖机时间，降低冷机状态下的摩擦损耗与污染物排放。
