嵌入式冰箱侧壁通风散热格栅结构

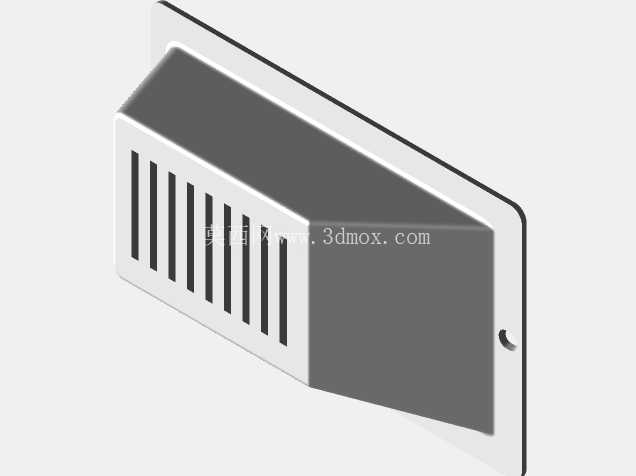

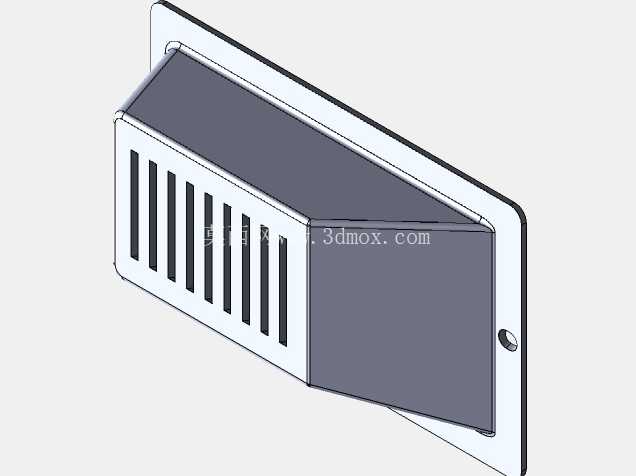

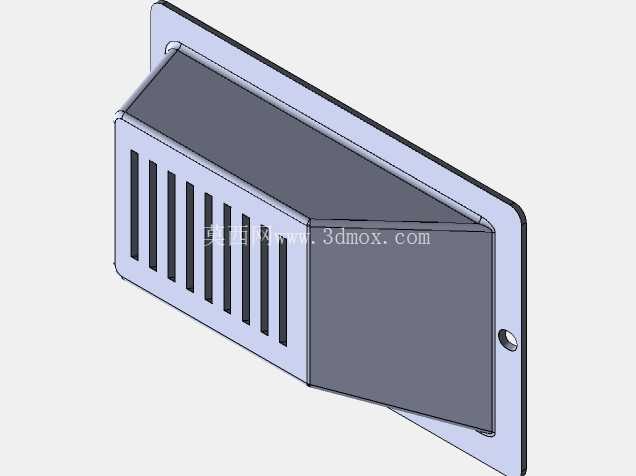

　　在家电嵌入式集成安装的场景中，冰箱这类持续运行的制冷设备，侧壁与柜体预留间隙内的空气流通效率，直接决定了压缩机仓的散热表现，长期散热不畅会导致制冷效率衰减、压缩机负载升高，甚至触发过热保护停机，这款通风装置正是针对嵌入式安装场景下的通风需求设计的专用结构件。从实际安装逻辑来看，该部件采用法兰式贴板安装结构，外围的安装边框与冰箱侧壁或者定制柜体的预留开口完全贴合，边框上预留的两个安装孔位，可通过自攻螺丝或者卡扣结构实现快速固定，安装后突出侧壁的罩体部分伸入预留的通风间隙内，不会额外占用柜体内部的储物空间，同时能避免安装间隙内的杂物、布线直接遮挡通风路径。

　　结构设计上，罩体一侧开设了等距排布的竖向通风格栅，格栅的条缝宽度经过匹配计算，既能够保证足够的通风过流面积，满足压缩机仓冷热空气交换的流量要求，又能阻挡柜体安装过程中产生的木屑、灰尘以及日常使用中的虫类进入设备内部，格栅的竖向排布方向也能减少积灰的附着，日常清洁时只需用毛刷顺着条缝方向清扫即可，无需拆卸部件。罩体的另一侧为封闭挡面，这个设计并非冗余结构，嵌入式安装场景下冰箱与柜体的间隙往往会排布冷凝水排水管、电源线束等附属部件，封闭挡面可以避免这些管线在安装移位时直接卡入通风路径，同时能引导气流沿着格栅方向定向流动，避免气流在间隙内形成无效紊流，提升实际通风换热的效率。

　　从安装边界来看，该部件的整体外轮廓适配常规家用嵌入式冰箱的侧壁预留开口尺寸，安装边框的厚度较薄，固定后与安装面的贴合度高，不会出现突出的刮擦棱角，不会影响周边柜体面板的安装平整度；罩体的伸入深度经过尺寸校核，适配常规家装定制柜体与冰箱之间预留的20-30mm安装间隙，不会出现罩体顶到柜体背板导致无法安装的问题，安装完成后格栅面与间隙内的气流通道完全对齐，无需额外调整导流角度。

　　在实际选型适配过程中，结构设计人员可以直接参考该结构的格栅排布比例、安装边框的固定孔位间距，根据不同容量冰箱的散热风量需求，等比例缩放调整整体尺寸，也可以根据安装面的材质特性，将螺丝固定结构替换为卡扣式快装结构，适配不同的生产线装配工艺要求；针对高湿度使用场景，还可以在格栅内侧增加防尘滤网的安装卡槽，在不明显增加风阻的前提下提升防尘等级，拓展部件的适用场景。从建模逻辑来看，该结构的所有折弯、开孔特征都符合常规钣金冲压或者注塑成型的工艺要求，没有出现倒扣、锐角等不利于量产加工的结构，格栅条的厚度均匀，成型过程中不会出现缩水、变形等工艺缺陷，安装边框的边缘做了小圆角过渡处理，安装和后期维护过程中不会划伤操作人员的手部，细节处理完全符合家电结构件的安全设计规范。
