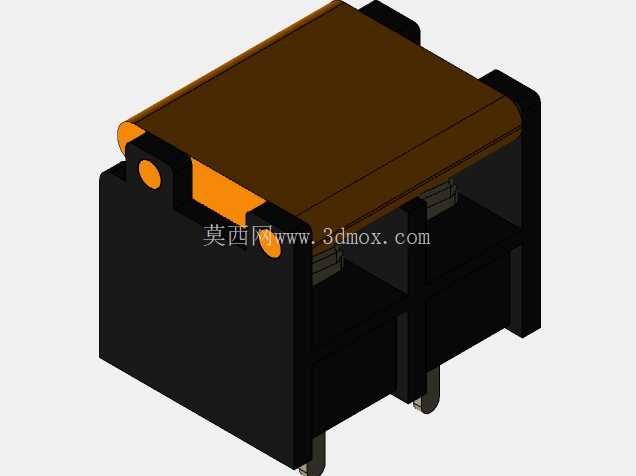

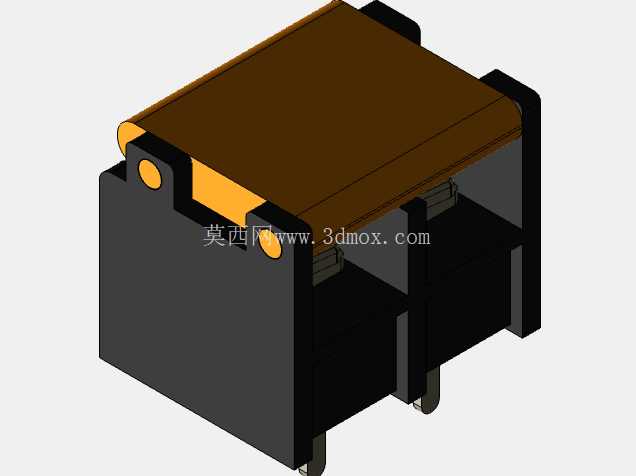

HB-9500带盖9.5mm间距大电流栅栏接线端子

　　在工业电气连接场景中，大电流回路的接线可靠性直接决定整套设备的运行稳定性，尤其是电源进线、功率模块输出这类持续走流的节点，一旦出现接触不良、绝缘失效、导线松脱的问题，轻则触发设备过流保护停机，重则引发拉弧烧蚀、绝缘击穿的安全事故。这款带盖栅栏式接线端子，就是针对这类高可靠大电流接线需求开发的连接部件，9.5mm的极间距设计，刚好匹配常规工业场景中10-30A电流等级的导线接线需求，既不会因为间距过小导致爬电距离不足，也不会因为间距过大造成安装空间的浪费。

　　从实际使用场景来看，这类端子广泛应用在工业控制电源的输出端、大功率加热设备的接线腔、伺服驱动器的动力接线排、光伏汇流箱的支路接线端，还有各类需要现场接线的大功率工业设备内部，相比螺丝直接压接在壳体接线柱上的方式，栅栏式结构的端子可以将每一路接线独立分隔，避免多股导线散丝触碰相邻回路造成短路，顶部的防护盖则可以在接线完成后覆盖金属导电部位，既可以防止运维过程中工具误触带电部位造成触电，也能阻挡车间内的金属粉尘、切削液飞溅落到接线部位，降低长期使用后的绝缘下降风险。

　　在结构设计层面，这款端子采用了基座加防护盖的分体式结构，基座部分使用高强度绝缘工程塑料注塑成型，材料具备良好的阻燃性与耐温性能，能够承受接线时螺丝压接的冲击力，以及长期通电时接触部位产生的温升，不会出现高温变形、脆裂的问题。每一路接线位都设置了独立的隔栏，隔栏高度略高于压接螺丝的顶部，即使导线压接后有少量铜丝外露，也会被隔栏阻挡，不会跨接到相邻极。压接部位采用了压线框加螺丝的结构，相比直接用螺丝头压导线的设计，压线框可以增大与导线的接触面积，压接时导线受力更均匀，不会出现螺丝压断铜丝的问题，同时大接触面积也能降低接触电阻，减少长期通电时的发热量，适配多股软线与单股硬线的压接需求，不需要额外压接冷压端子就可以实现可靠连接。

　　顶部的防护盖采用翻盖式设计，与基座通过转轴结构配合，不需要完全拆下盖子就可以完成接线操作，接线完成后将盖子扣合即可，盖子上对应每一路接线位都设置了标识区域，可以粘贴回路编号标签，方便后期运维时的线路排查。端子的安装定位结构设计在基座底部，既可以适配PCB板的插装焊接，也可以通过螺丝固定在设备的安装板上，安装孔位的位置经过优化，不会与内部的导电部位产生干涉，安装后基座与安装面贴合平整，不会出现倾斜翘起的问题。

　　从安装边界尺寸来看，9.5mm的极间距决定了每一路接线位占用的横向宽度，两极及以上的端子可以根据实际需求拼接扩展，拼接后相邻极的隔栏可以完美对齐，不会出现缝隙过大的问题。端子的整体高度控制在合理范围内，扣合防护盖后的顶部高度不会占用过多的设备内部空间，接线时导线从端子的正面插入，拧紧压接螺丝即可完成固定，操作空间充足，即使是在设备内部狭窄的安装位置，使用普通螺丝刀就可以完成接线操作，不需要特殊的专用工具。

　　在实际选型应用时，需要根据回路的持续工作电流匹配对应的导线线径，9.5mm间距的栅栏端子通常可以适配2.5-6平方毫米的铜导线，压接前需要将导线端部的绝缘层剥除合适的长度，剥除长度刚好可以让导线完全插入压线框内部，不会有裸露的铜丝留在端子外部，多股软线接线时需要将铜丝拧合整齐，避免散丝外露。压接螺丝的拧紧力矩需要控制在合理范围，力矩过小会导致压接不紧，长期使用后因为震动出现松脱，力矩过大则可能滑丝损坏塑料基座，或者压断导线铜丝导致有效导电面积下降。

　　长期使用过程中，带盖的结构可以大幅降低环境因素对接线部位的影响，在有粉尘、潮湿、轻微飞溅的工业环境中，防护盖可以减少污染物进入接线位的概率，延长端子的使用寿命，降低运维排查的频率。相比无盖的栅栏端子，这款带盖设计的产品更适合用在人员容易触碰的设备表面接线位置，以及防护等级要求稍高的设备内部接线节点，不需要额外增加绝缘防护挡板就可以满足基本的安全防护要求。
