工业级不间断供电电源结构设计

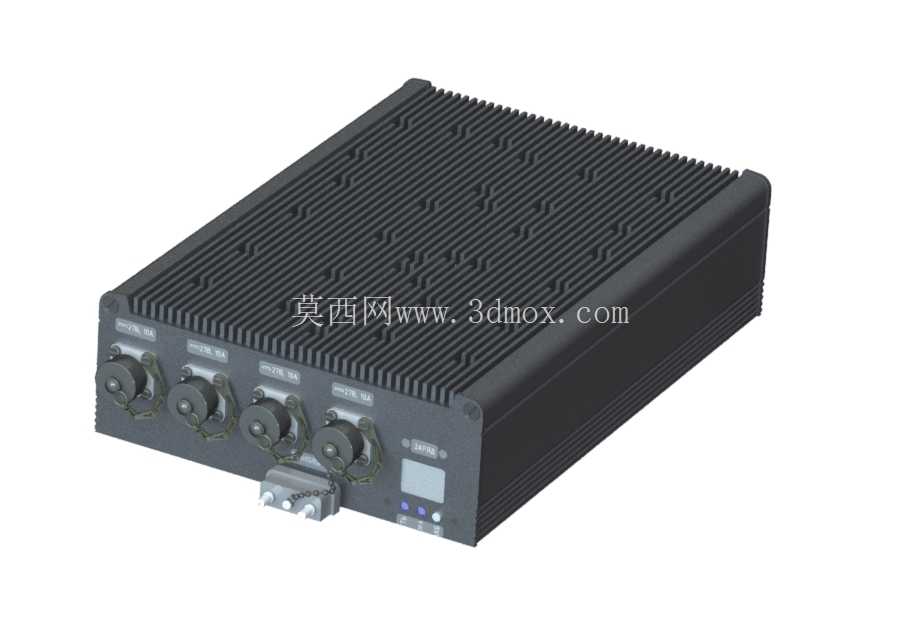

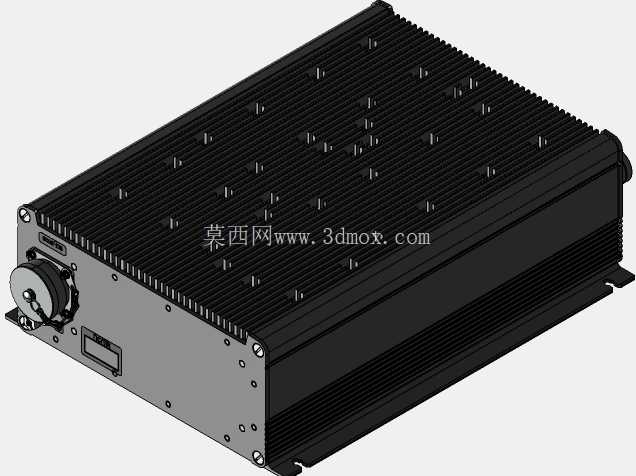

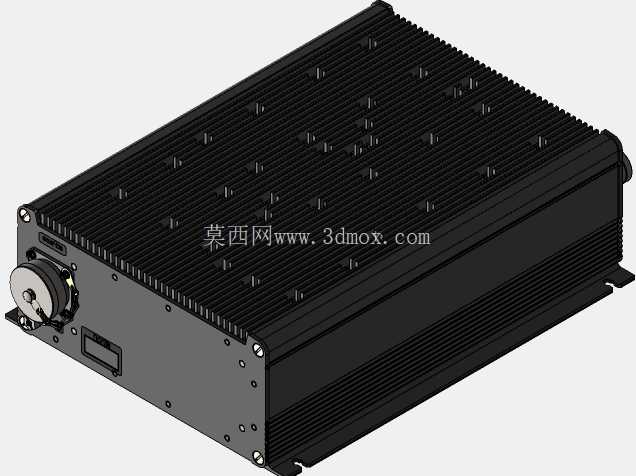

　　这款不间断供电设备的结构设计，首先围绕工业现场复杂的供电保障需求展开，在户外工控、车载电子、野外作业站点这类场景里，市电波动、临时断电是极易出现的状况，设备需要在主供电中断的瞬间完成供电切换，避免后端的工控模块、数据采集单元、通讯终端因为掉电出现数据丢失、硬件复位甚至损坏的问题。从外观结构来看，整机采用一体化挤压铝型材壳体，表面做了平行齿状的散热筋设计，没有额外加装散热风扇，完全依靠壳体本身的导热与自然对流完成散热，这种无风扇结构能避免粉尘、水汽通过散热风道进入设备内部，适配多尘、潮湿的工业部署环境，壳体的边角做了圆弧过渡处理，避免安装维护过程中剐蹭操作人员，也能降低设备受碰撞时的应力集中。前面板的接口全部采用航空级圆形连接器，每路接口都带锁紧结构，在振动工况下不会出现松脱，接口旁预留了标识刻印位，现场接线时可以快速对应输入、输出、旁路、通讯的线路定义，不会出现接错线的问题；面板下部集成了小型状态显示屏与状态指示灯，不需要外接上位机就能直观查看当前的输入电压、电池剩余容量、负载率、工作模式，日常巡检时站在设备正面就能快速确认运行状态，不需要拆解设备。

　　设计阶段首先划定了安装边界，整机的宽度适配标准19英寸机柜的安装立柱间距，深度控制在300毫米以内，高度为2U标准机架尺寸，既可以直接固定在标准工控机柜内，也能通过底部的安装孔固定在设备舱壁、车载安装架上，安装孔位做了沉头处理，固定螺丝不会突出壳体表面，避免和周边设备产生干涉。内部结构采用分层布局，最上层是散热壳体直接贴合的功率变换模块，功率器件通过导热硅胶垫直接和铝壳内壁接触，把工作产生的热量快速传导到外部散热筋上；中间层是电池仓，采用模块化的电池组固定结构，预留了电池更换的操作空间，后期维护时不需要拆解整个设备，只需要打开前面板的维护仓就能完成电池组的更换；下层是控制与通讯板卡，板卡之间通过板对板连接器连接，减少内部飞线，降低振动环境下的线路故障概率。

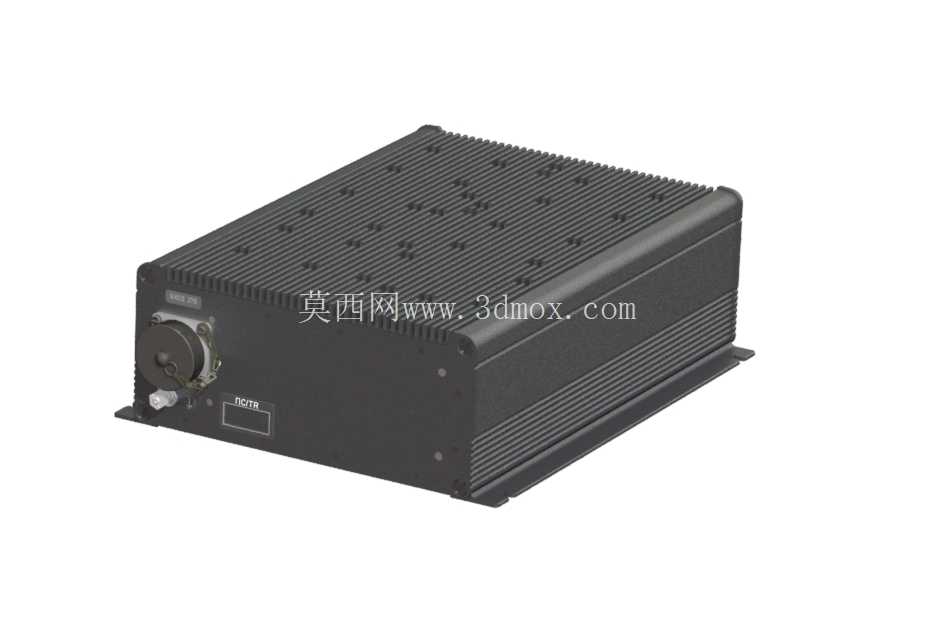

　　设备的进出线方向全部设置在前面板，背面为完整的封闭壳体，这种设计适合靠墙安装或者机柜内深度空间不足的场景，接线与维护操作全部在正面完成，不需要预留背部的操作空间，能有效压缩安装所需的空间占用。在结构强度设计上，壳体的型材壁厚达到3毫米，两端的端板采用5毫米厚的铝合金板通过螺丝与型材主体连接，整体抗振动、抗冲击性能满足工业车载设备的相关标准，在路面颠簸、设备启停带来的振动环境下，内部的板卡、连接器、电池组都不会出现位移或者松脱。接口的防护等级达到IP65，在接口盖板锁紧或者连接器插合到位的状态下，可以阻挡喷淋水与粉尘进入设备内部，适合在户外临时站点、没有封闭机房的野外作业场景使用。

　　设备的功能逻辑上，主供电正常时，设备会一边给后端负载提供稳压后的供电，一边给内置的电池组补充电量，同时实时监测输入电压的波动范围，当输入电压超出阈值或者完全中断时，切换电路会在10毫秒以内完成电池逆变供电的切换，这个切换速度完全满足工业工控设备、数据采集终端的不掉电运行要求，不会因为切换间隔导致设备重启。在细节设计上，壳体的散热筋方向顺着设备安装后的垂直方向布置，自然对流时空气可以顺着齿槽自下而上流动，提升散热效率，即使在40摄氏度的环境温度下，满负载运行时壳体表面温度也不会超过60摄氏度，不会出现烫伤操作人员的风险，也不会因为过热导致功率器件降额运行。前面板的显示屏采用高对比度的段码屏，在强光或者弱光环境下都能清晰读取显示内容，指示灯采用不同颜色区分工作状态：绿色代表正常市电供电，黄色代表电池供电状态，红色代表设备故障，现场人员不需要查看说明书就能快速判断设备的运行状态。
