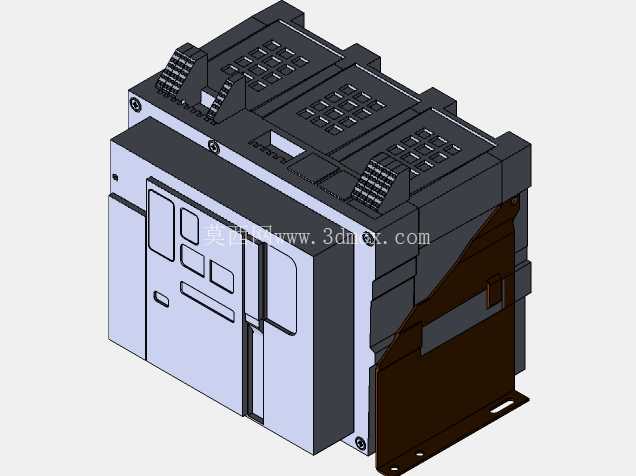

施耐德三极固定式框架断路器结构模型

　　在低压配电系统的核心进线、母联及大容量馈线回路中，框架断路器是承担过载、短路、欠压保护及正常电路分合操作的核心元件，这款三极固定式断路器的三维结构模型，完整还原了设备从外部操作界面到内部安装边界的全部细节，可直接用于低压柜的排布设计、铜排走向校核以及现场安装的干涉检查。从实际工程应用来看，这类额定电流800A等级的三极断路器，多用于工业厂房低压配电室的进线柜、大容量设备馈电柜，或是商业综合体的主配电回路，承担整个下游回路的保护与分断任务，固定式结构相比抽屉式结构，安装工序更简洁，柜体深度方向占用空间更小，适合对安装空间有严格限制、不需要频繁抽出维护的配电场景。

　　从模型呈现的结构来看，设备正面预留了操作手柄安装位、状态指示窗口以及脱扣器调节区域，这些区域的尺寸边界完全按照实物1:1还原，结构设计人员在做柜体面板开孔时，可以直接提取模型上的安装孔位坐标、操作区域的避让范围，避免出现开孔位置偏差导致操作手柄卡滞、状态指示窗被遮挡的问题。设备顶部的接线端子区域，模型完整还原了每相接线端的排布间距、接线排的伸出长度，在做柜内铜排设计时，可以直接匹配端子的位置来规划铜排的折弯角度、固定点位置，不需要再反复核对二维样本上的尺寸，大幅减少铜排预制后的现场修改工作量。设备底部的安装底座部分，模型清晰呈现了安装孔的孔距、底座的突出高度，以及后侧灭弧室区域的外轮廓边界，在做柜内安装梁设计时，可以直接根据模型的安装孔位来确定梁的开孔位置，同时校核灭弧室与柜体内侧板、横梁的安全距离，保证分断时的电弧喷弧距离满足规范要求，不会出现对地或相间的安全隐患。

　　设计思路上，这款模型严格遵循低压开关设备的结构设计逻辑，将操作机构、触头系统、灭弧系统、脱扣器单元的外部轮廓全部做了精准还原，没有做多余的简化处理，既保证了模型在装配场景下的可用性，也控制了模型的整体数据量，不会在大型配电设备总装时出现卡顿问题。从安装边界来看，设备的宽度方向尺寸适配标准GGD、GCS等低压柜的单柜安装宽度，深度方向的尺寸预留了足够的柜内接线空间，后侧的灭弧室突出部分与柜体后板的距离满足最小安全距离要求，侧面的轮廓没有突出的干涉结构，多台并排安装时也不会出现相邻设备的结构干涉。在实际选型建模过程中，很多设计人员容易忽略断路器操作手柄的行程空间、分闸状态下的手柄突出长度，以及二次接线端子的引出位置，这款模型将这些容易被忽略的细节都做了完整呈现，比如正面操作手柄在分闸、合闸、脱扣三个位置的转动范围都在模型上做了边界体现，二次接线端子的位置在设备正面下方的预留区域，设计二次线走线槽时可以提前预留走线空间，避免二次线被操作机构挤压。另外，设备侧面的散热槽结构、固定螺栓的位置也都完整还原，在做柜内通风设计时，可以根据散热槽的位置来规划柜内风机的安装位置，保证设备运行时的散热气流能够顺利通过散热槽带走热量，避免设备因过热出现误脱扣的问题。对于结构设计人员来说，这类精准的三维模型可以直接嵌入到整个低压柜的总装模型中，完成整个柜体的干涉检查、安装模拟，提前发现设计中存在的尺寸冲突问题，减少生产现场的整改工作量；对于设备选型人员来说，可以通过模型直观了解设备的安装尺寸、接线位置，提前评估现场安装条件是否满足要求，避免到货后出现无法安装的问题。
