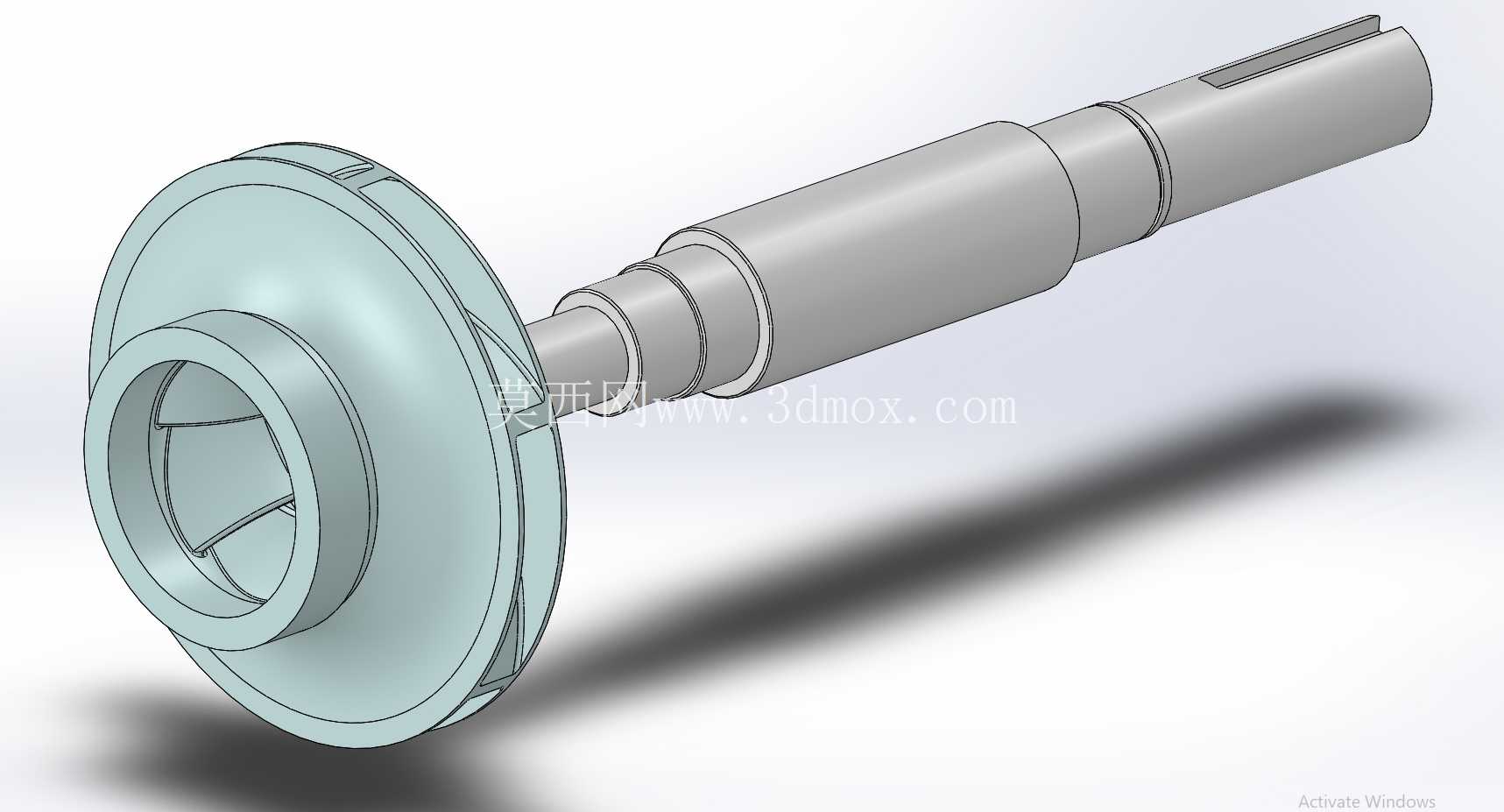

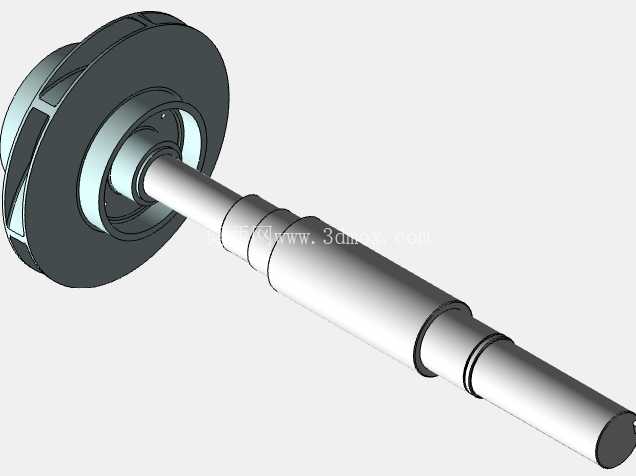

离心泵叶轮与传动轴配套组件结构设计

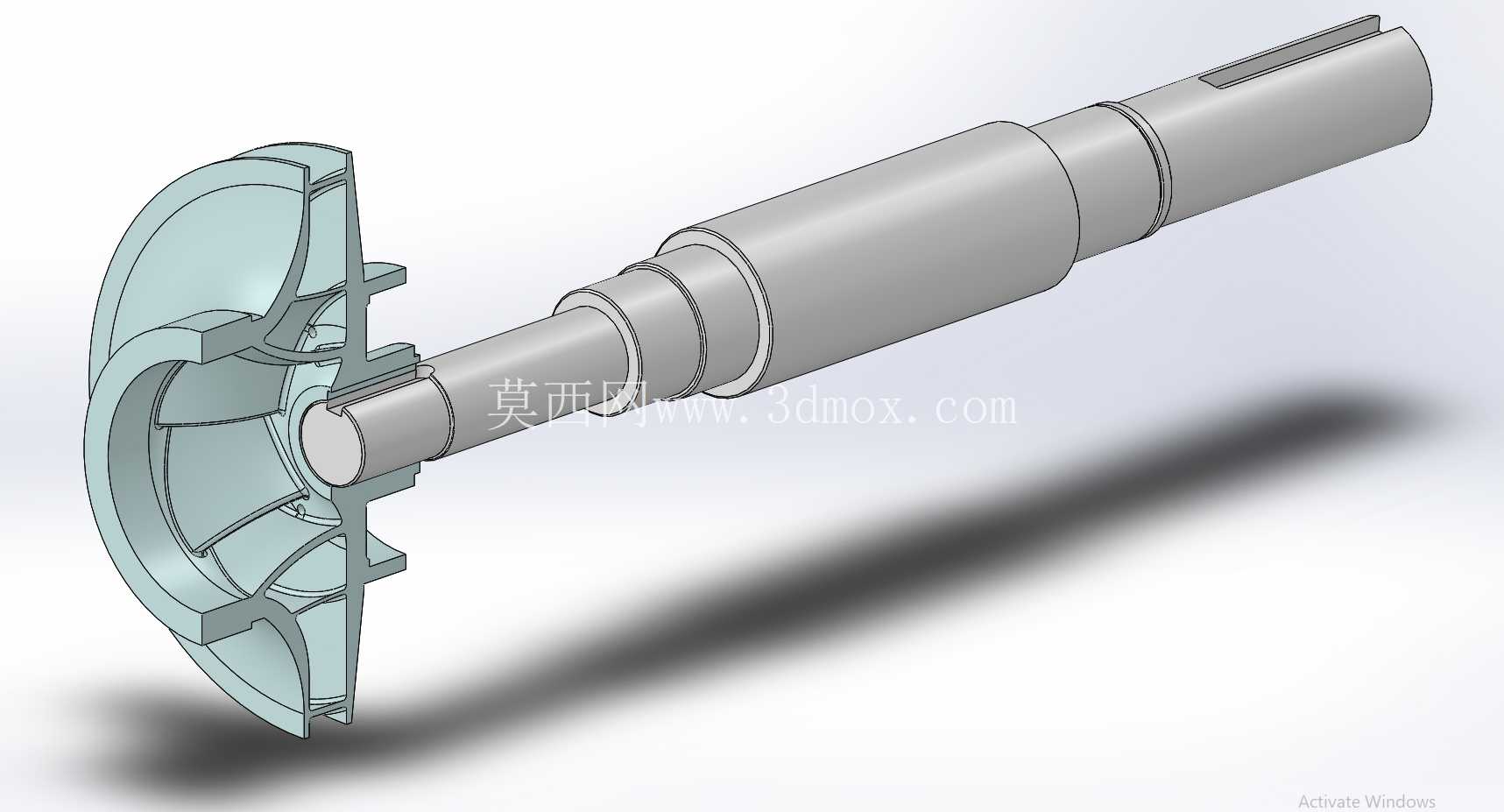

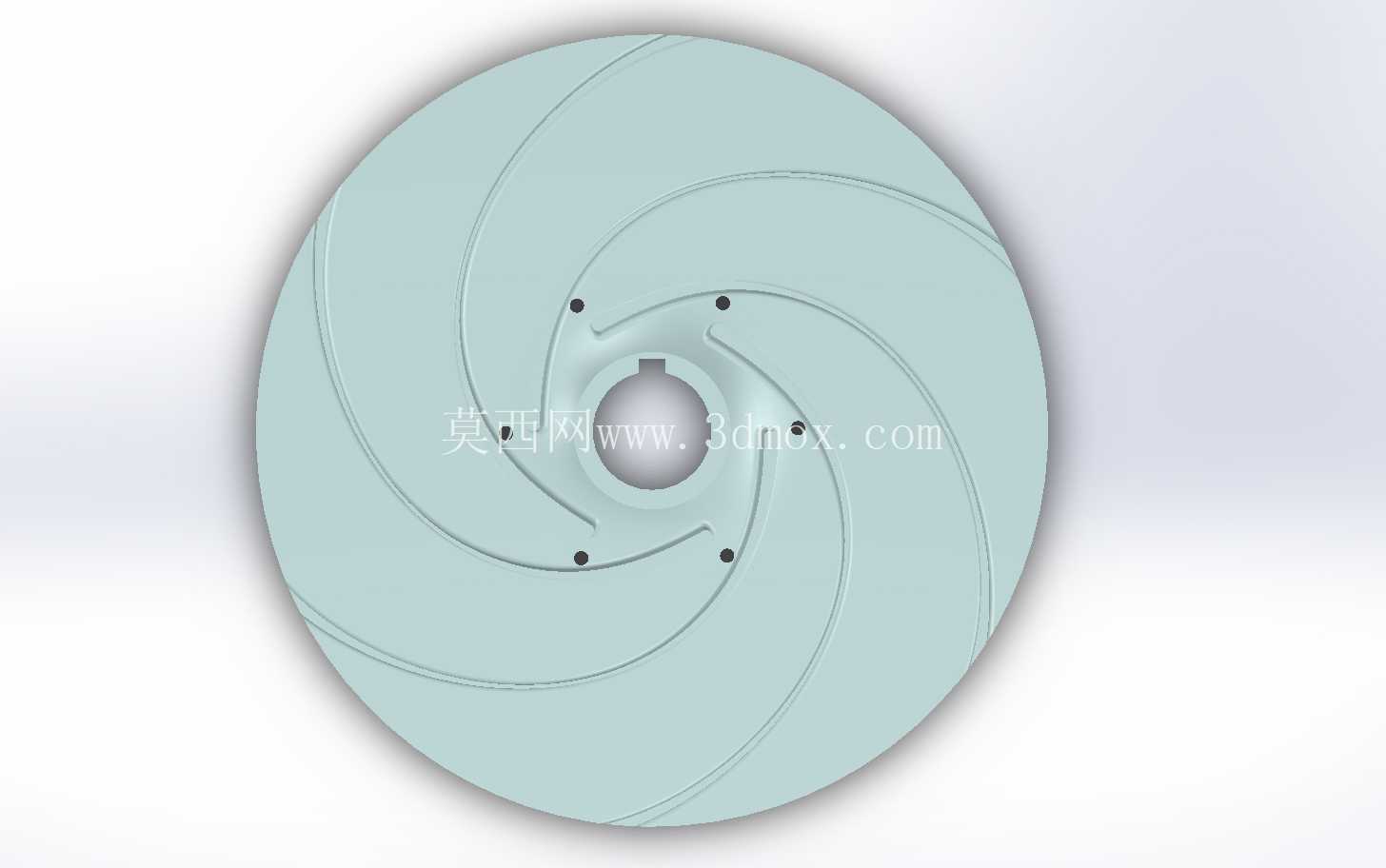

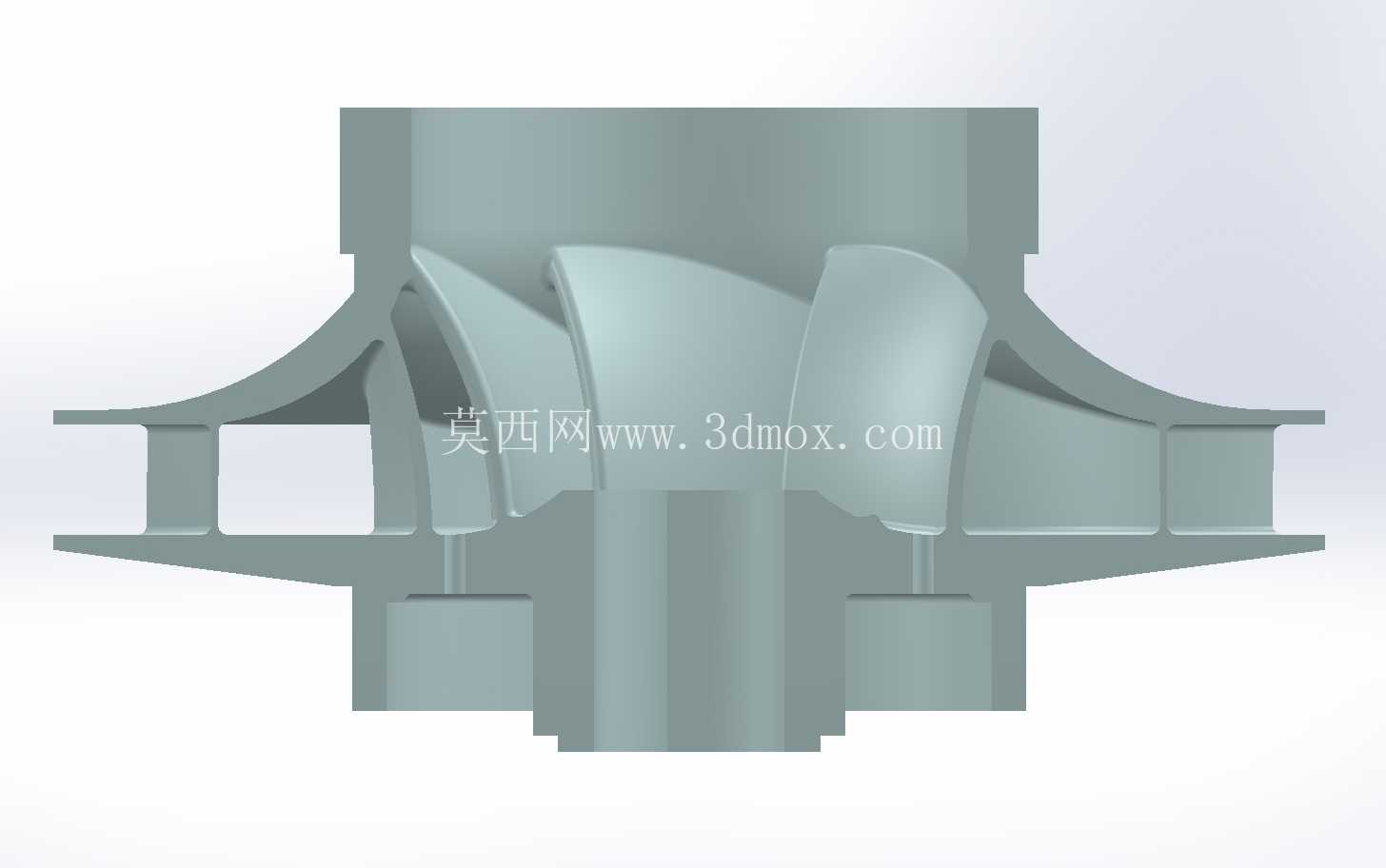

　　在流体输送类设备的核心转子系统设计中，叶轮与轴系的匹配度直接决定整机运行效率与服役寿命，这套组件的结构设计完全围绕离心泵类设备的实际工况展开，覆盖从民用供水、工业循环水输送到化工介质增压的多场景应用需求。从功能实现逻辑来看，叶轮作为直接接触输送介质的过流部件，其叶片曲面的弧度、流道的宽窄变化、前后盖板的厚度配比，都是经过流场仿真迭代确定的：叶片采用后弯式流线型设计，能够在叶轮高速旋转时，通过离心作用持续对进入流道的流体做功，提升流体的压力能与动能，同时减少流道内的涡流损失，避免介质在叶轮内部形成紊流导致的效率下降与振动异常。

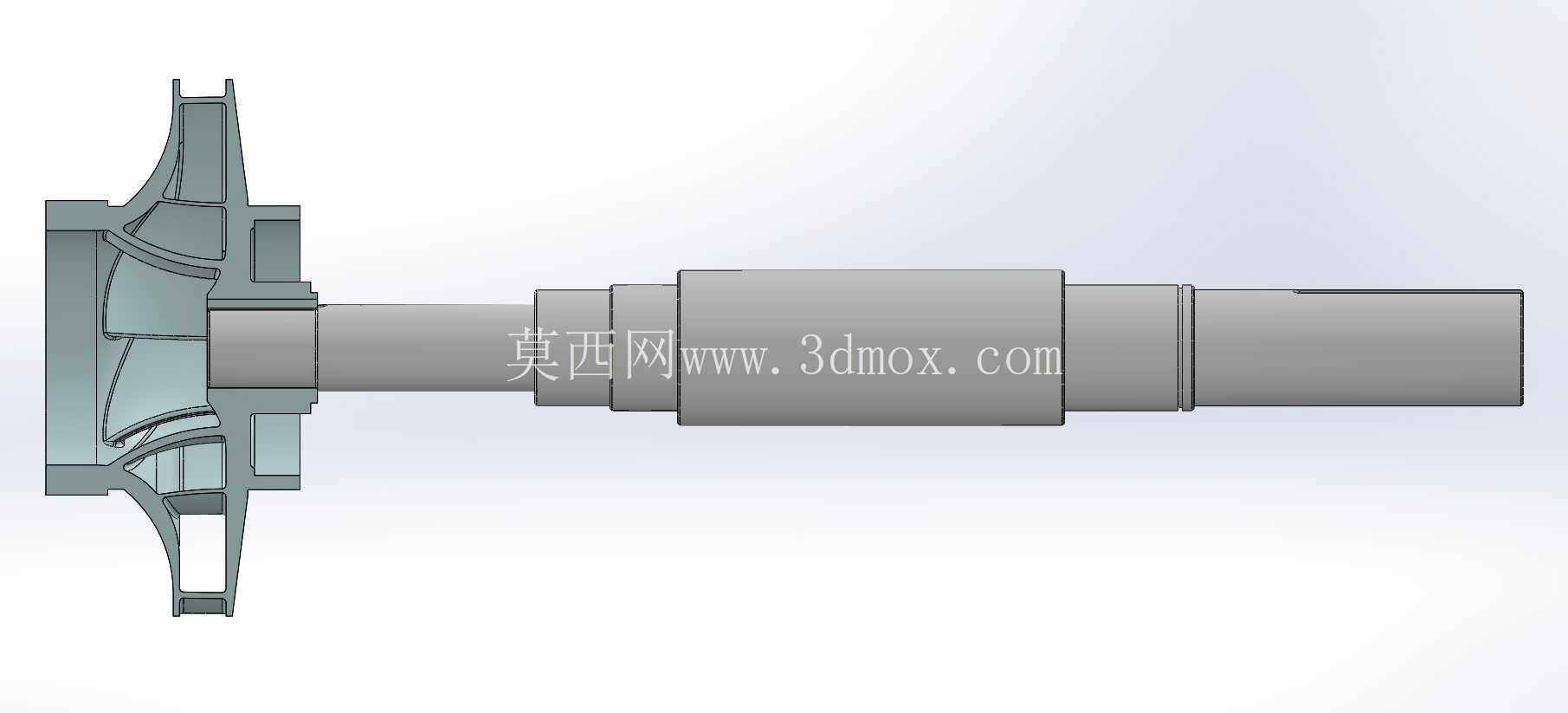

　　与叶轮配合的轴系采用阶梯轴结构设计，不同轴段的直径变化并非随意设置：靠近叶轮安装位的轴段直径最大，主要承担叶轮旋转时产生的径向力与扭矩传递，轴肩位置直接作为叶轮轴向定位的基准面，装配时叶轮轮毂端面与轴肩紧密贴合，能够避免运行过程中叶轮出现轴向窜动；轴段上预留的键槽位置与叶轮轮毂的键槽完全匹配，通过平键连接实现扭矩的稳定传递，避免传动过程中出现打滑失效；远离叶轮的轴段依次设置了轴承安装位、密封件安装位与联轴器对接位，各轴段的同轴度公差控制在0.02mm以内，能够保证转子高速旋转时的动平衡精度，减少轴承的偏磨损耗。

　　从安装边界来看，叶轮的进口端内径尺寸与泵体的吸入室流道尺寸完全适配，装配后叶轮进口与泵体密封环的间隙控制在0.2-0.3mm之间，既能够避免间隙过大导致的介质回流损失，也能防止间隙过小在热态运行时出现动静部件摩擦；轴系的总长度、各轴段的台阶位置都与泵体的轴承腔、密封腔安装尺寸匹配，装配时不需要额外进行轴面的二次加工即可完成定位，轴承安装位的轴径公差采用k6级过渡配合，能够保证轴承内圈与轴的紧密结合，避免跑圈内圈的故障出现。

　　在设计思路上，这套组件充分考虑了实际运维的便利性：叶轮轮毂与轴的配合面采用H7/k6的过渡配合，既能够保证装配时的同轴度，也能在后期检修时顺利拆卸叶轮，不会出现配合过紧导致的拆卸困难；轴上的键槽采用贯通式设计，平键安装后不会突出轴面，避免装配时与密封件、轴承内圈出现干涉；叶轮的前后盖板做了等厚设计，在保证结构强度的前提下尽可能降低转子整体重量，减少轴系的转动惯量，降低设备启动时的电机负载。从实际工况适配性来看，这套组件的结构能够适配最高2900r/min的额定转速，叶轮的水力设计适配常温清水类介质的输送需求，若更换为耐腐蚀材质也可适配弱腐蚀性化工介质的输送场景；轴系的圆角过渡位置都做了R2以上的圆角处理，避免应力集中导致的轴段断裂问题，在轴承安装位与密封安装位之间预留了卸荷槽结构，能够减少轴系受力变形对密封面贴合度的影响，延长机械密封的使用寿命。在三维建模过程中，所有配合面的尺寸公差、形位公差都在模型特征中做了对应标注，叶轮的叶片曲面采用样条曲线拟合生成，完全符合水力设计的型线要求，轴系的各台阶位置的退刀槽、越程槽结构都按照机械设计标准做了还原，不存在建模时的特征遗漏，能够直接用于后续的工程图生成、装配干涉检查与运动仿真验证，也可作为同类型泵产品改型设计的参考基础，帮助设计人员快速完成转子部件的结构匹配，减少重复建模的工作量。
