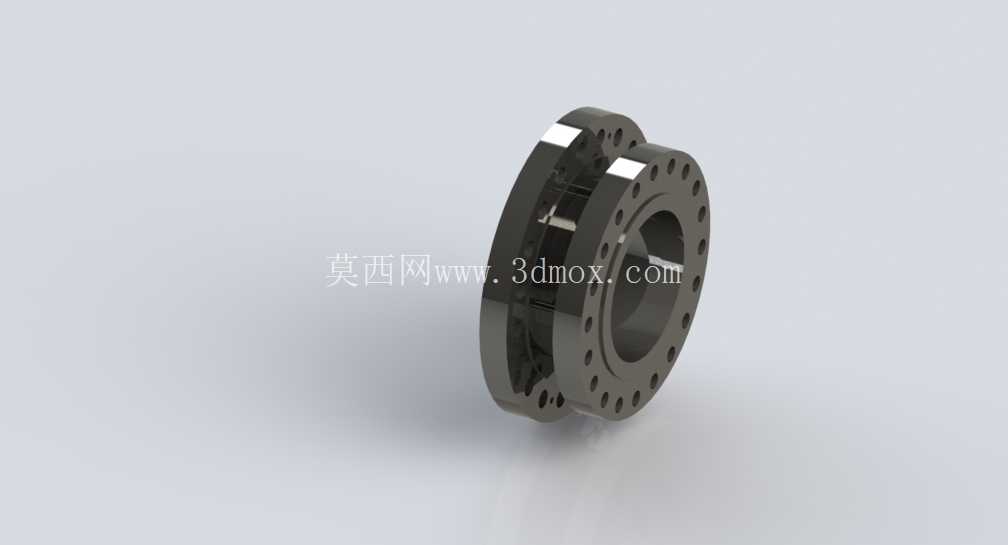

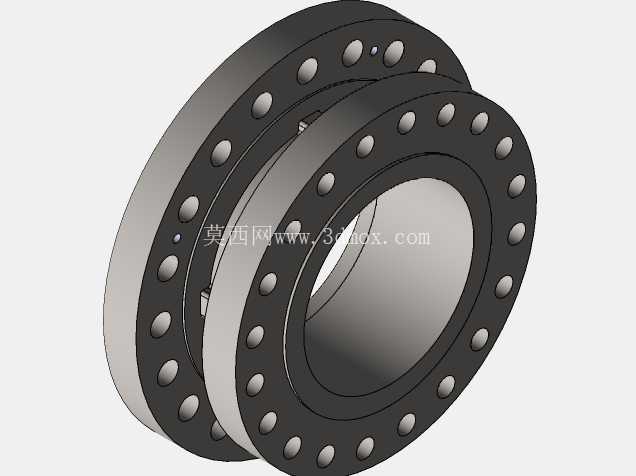

16寸600磅级法兰连接球阀尾台结构

　　在油气长输管线、炼化装置高压工艺段、市政高压供水管网这类对管线密封可靠性、压力等级要求严苛的场景中，球阀作为截断类介质控制元件的应用占比极高，而尾台作为球阀与管线法兰对接的核心承载结构，其设计合理性直接决定了阀门安装后的受力状态、密封性能与长期运行稳定性。本次呈现的16寸600磅级球阀尾台结构，完全围绕高压法兰连接的实际工况需求展开设计，所有尺寸与形位公差均严格遵循API 6D、ASME B16.34、ASME B16.5三项阀门与法兰设计的核心标准，从根源上避免非标结构带来的安装适配问题与运行风险。

　　从结构功能来看，该尾台承担着三重核心作用：其一为连接承载，尾台端面上的螺栓孔完全匹配600磅级16寸法兰的孔位分布，安装时通过高强度螺栓将阀体尾台与管线法兰紧固，承载管线运行中产生的轴向拉力、径向剪切力与介质压力带来的推力，避免阀体与管线连接部位出现应力集中；其二为密封配合，尾台的密封面加工精度直接决定法兰连接的密封效果，设计中针对高压工况的密封需求，对密封面的平面度、粗糙度做了明确的公差约束，可适配缠绕式垫片、金属环垫等多种高压密封元件，杜绝介质沿法兰结合面泄漏；其三为定位导向，尾台与阀体主体的配合段采用高精度止口结构，装配时可快速实现阀体与管线的同轴定位，降低现场安装的找正难度，避免因同轴度偏差导致的螺栓受力不均、密封面偏压泄漏等问题。

　　在设计思路上，该结构没有采用冗余的加厚设计来盲目提升强度，而是通过有限元受力分析对壁厚、筋板分布做了优化：在螺栓孔周边、介质流道转弯处等应力集中区域做了局部加厚处理，非受力区域则通过合理的壁厚减薄控制整体重量，既满足600磅级工况下的强度要求，避免长期承压出现结构变形，又尽可能降低材料消耗与阀门整体重量，方便现场吊装与安装作业。从安装边界来看，该尾台的法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径完全符合ASME B16.5中16寸Class600法兰的标准尺寸，可直接与同压力等级、同通径的管线法兰、弯头、三通等管件实现无适配器对接；尾台与阀体主体的连接尺寸也匹配同规格球阀的阀体接口，无需额外加工即可完成装配，适配性覆盖绝大多数高压大口径球阀的安装需求。流道部分采用全通径设计，流道内径与管线内径保持一致，既可以降低介质流经阀门时的阻力损失，减少管线运行的能耗，也方便清管器、检测设备通过管线，满足长输管线的通球检测需求。在细节处理上，尾台的所有棱角位置均做了圆角过渡处理，避免热处理与机加工过程中出现应力开裂，同时也防止安装过程中尖锐棱角划伤施工人员；螺栓孔采用锪平加工，保证螺栓安装时螺母与法兰端面完全贴合，避免螺栓出现附加弯曲应力；密封面位置预留了足够的加工余量，可根据实际使用的密封件类型做最终的精度加工，适配不同工况的密封需求。

　　对于结构设计从业者而言，该结构可作为高压大口径阀门连接端的设计参考，其标准遵循逻辑、应力优化思路、安装适配性设计都具备实际的工程参考价值；对于设备选型人员来说，该尾台的标准化设计意味着其可直接替换同参数的进口阀门尾台部件，降低备件采购成本与供货周期；对于三维建模从业者，该模型的法兰孔位分布、止口配合结构、密封面尺寸都严格遵循标准规范，可作为高压法兰类零件建模的标准参照，避免建模过程中出现标准不符、尺寸偏差等常见问题。在实际工况应用中，这类尾台结构可适配原油、成品油、天然气、高压水、化工介质等多种流体介质的输送管线，适用的温度范围覆盖从常温到中高温的多数工业场景，只要匹配对应的密封件材质与阀体材质，即可满足不同腐蚀等级、温度等级的工况需求。
