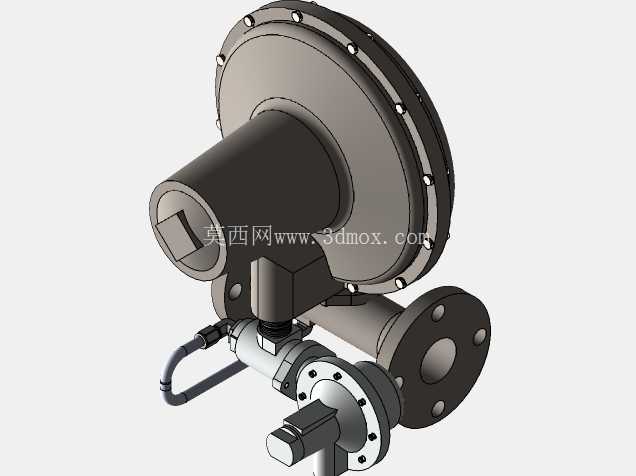

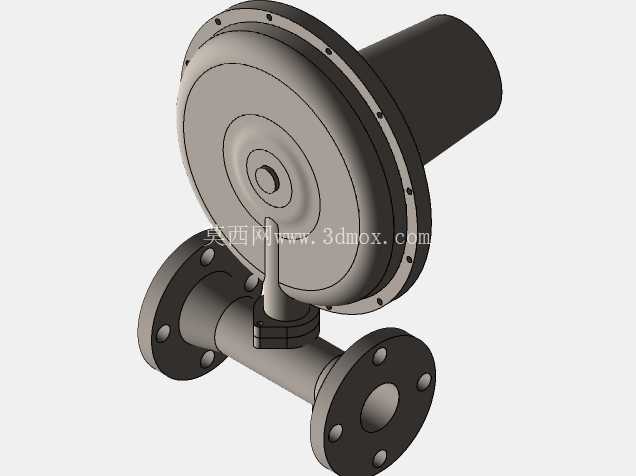

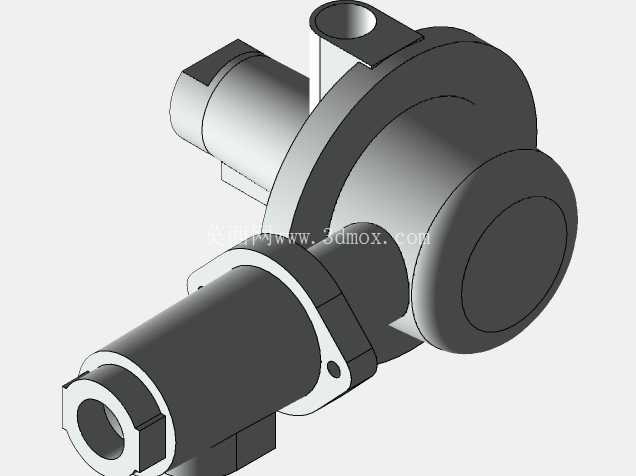

两寸口径Itron CL34-IM燃气调压装置结构

　　在城镇燃气管网、工业窑炉供气、分布式能源调压站这类需要稳定气源压力的场景中，两寸口径的直接作用式带先导结构调压装置是中低压输配支路的核心稳压部件，本次呈现的CL34-IM结构完整还原了Itron该系列调压器的实体装配关系，覆盖主阀体、膜腔驱动组件、先导取压回路、法兰连接端的全部细节。从实际工况适配性来看，该类调压器主要承担上游高压来气的减压稳压功能，当下游用气量出现波动时，膜片组件会实时感应出口端压力变化，通过杠杆传动结构调整主阀瓣的开启高度，配合先导级的压力放大作用，在大流量区间也能维持出口压力的稳定偏差在允许范围内，避免压力骤升骤降对下游燃烧设备、计量仪表造成冲击损坏。

　　设计层面上，整体采用下进上出的流道布局，主膜腔布置在阀体侧上方，大直径的膜片有效作用面积可以提升压力感应灵敏度，膜片压板采用多螺栓圆周均布锁紧，保证膜片受压均匀，避免长期往复动作出现局部应力撕裂；先导取压回路通过外置金属细管连接出口侧与先导控制腔，管路采用弯管成型避让主阀体的螺栓安装位，接头处采用锥面密封结构，减少取压回路的泄漏点。连接端采用标准两寸法兰接口，法兰端面的螺栓孔分布完全匹配同压力等级的工业管道法兰规范，安装时不需要额外制作过渡转接件，阀体底部预留的指挥器安装位可以根据工况需求加装超压切断、放散组件，拓展安全防护功能。

　　从建模细节来看，所有配合面的止口尺寸、密封槽位置都按照实物测绘比例还原，主阀杆与导向套的配合间隙、膜片的行程限位结构都做了准确呈现，没有出现装配干涉的问题；外壳的铸造圆角、螺栓头的外露高度、连接管线的弯曲半径都符合实际加工装配的工艺要求，既没有过度简化关键受力结构，也没有冗余的非功能性细节。在设备选型阶段，这类结构模型可以帮助工程人员快速核对安装空间，确认法兰对接位置、膜腔的检修操作空间是否满足现场布置要求，避免到货后出现管线碰撞、操作空间不足的问题；对于三维建模从业者来说，该模型的流道与驱动腔分离式布局、先导回路的取压位置设计，也可以作为同类稳压阀设计的参考案例，理解调压设备从压力感应到阀口开度调整的整个传动逻辑，掌握法兰类管道设备的建模基准选择、配合面公差预留的实操方法。

　　实际运维场景中，该结构的拆解顺序也在模型中有所体现，膜腔端盖的周向螺栓全部外露，不需要拆除主阀体与管道的连接就可以完成膜片更换、阀瓣密封面检修，大幅降低现场运维的工作量，这也是该系列调压器在工业供气场景中被广泛选用的重要设计考量。
