离心泵闭式叶轮结构三维设计

项目分类:泵 发布时间:2025-02-16 ID:932841
  • 离心泵闭式叶轮结构三维设计
  • 离心泵闭式叶轮结构三维设计

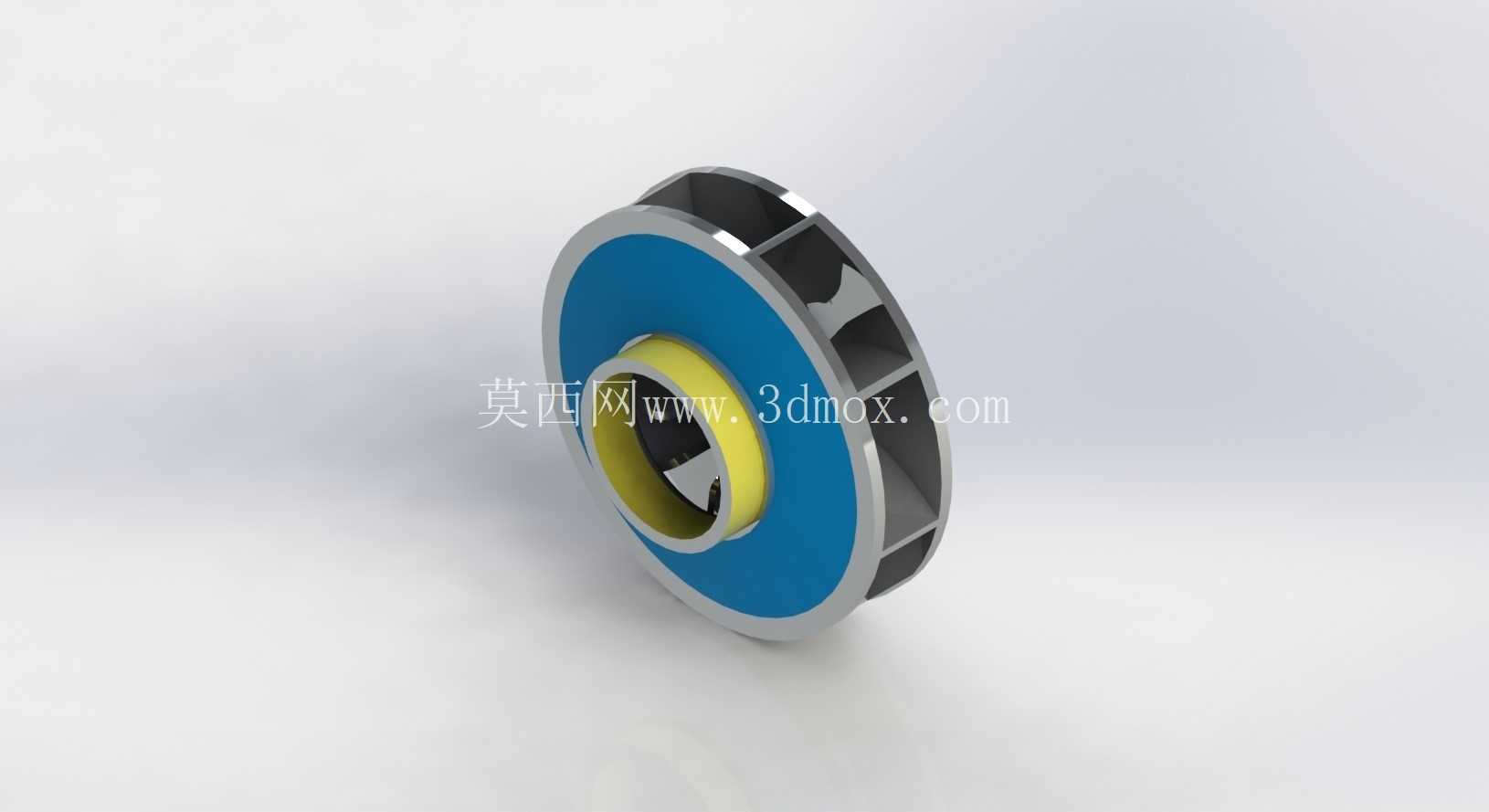

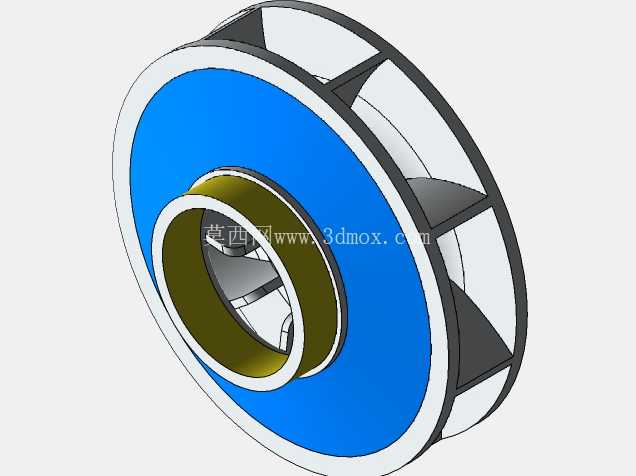

  在流体输送类设备的核心部件设计中,叶轮的结构合理性直接决定整泵的运行效率、汽蚀余量与运行稳定性,这款闭式叶轮的三维结构设计,完全围绕单级单吸离心泵的实际运行工况展开,适配清水输送、轻度污水介质输送、工业循环水系统等常规应用场景,可覆盖民用供水、工业冷却循环、暖通空调水循环、农田排灌等多个领域的泵组配套需求。从结构功能来看,该叶轮采用后弯式叶片设计,叶片与前后盖板一体成型,属于典型的闭式叶轮结构,相比开式、半开式叶轮,这种结构的叶轮流道封闭性更好,介质在流道内的流动泄漏损失更低,在输送清水类低粘度、无大颗粒杂质的介质时,能实现更高的容积效率与水力效率,适配扬程区间在20-50米、流量区间在12-30m³/h的中小型离心泵参数范围。

  设计过程中首先确定的是叶轮的安装边界:中心轮毂位置的轴孔采用标准平键连接结构,轴孔直径适配常规20mm直径的泵轴,键槽尺寸符合GB/T 1096的普通平键A型标准,安装时叶轮通过轴肩与叶轮螺母实现轴向定位,轮毂端面的跳动公差控制在0.02mm以内,避免高速旋转时出现动平衡超标引发的泵组振动问题。叶轮的进口直径根据设计流量下的介质流速确定,控制进口流速在3m/s左右,避免流速过高引发进口汽蚀,同时兼顾叶轮的整体外径尺寸,该款叶轮的最大外圆直径为160mm,出口宽度为12mm,安装时需匹配对应尺寸的泵体流道与密封腔结构,前盖板与泵体密封环的配合间隙控制在0.2-0.3mm之间,既保证转动过程中无刮蹭,又能减少叶轮出口介质向进口侧的回流损失。叶片的型线设计采用等变角螺旋线构型,从进口端到出口端的叶片安放角从18度逐步过渡到28度,这种渐变角度的设计能让介质在流道内的流动更平缓,减少介质在叶片表面的脱流与涡流损失,叶片数量设置为6片,在保证流道过流面积充足的前提下,兼顾叶片对介质的做功能力,避免叶片数过少导致的流道扩散度过大、介质流动不稳定,也避免叶片数过多带来的流道摩擦损失增大、叶轮重量超标问题。

  前后盖板的厚度根据叶轮运行时的强度要求设计,盖板厚度为3mm,在靠近轮毂的位置做局部加厚处理,抵消高速旋转时离心力带来的结构应力,叶轮整体做动平衡校正,平衡等级达到G6.3级,适配最高2900r/min的同步转速运行要求,避免高速旋转时的不平衡量引发泵轴挠度超标、机械密封过早损坏等问题。在实际选型适配过程中,该结构叶轮可直接替换同参数规格的IS型单级离心泵、IR型热水循环泵的原配叶轮,安装时需注意叶轮出口与泵体导叶或蜗壳隔舌的对中位置,偏差过大时会导致水力噪声增大、效率下降;对于输送含少量细小纤维杂质的介质场景,可在不改变整体安装尺寸的前提下,适当加大叶片出口的圆角,减少纤维在流道内的挂附堵塞风险。

  从建模逻辑来看,整个叶轮的三维建模过程先通过旋转凸台生成前后盖板与轮毂的基体,再通过投影曲线生成叶片的空间型线,通过放样特征生成单个叶片实体后进行圆周阵列,最后对所有棱角位置做R1-R2的圆角过渡处理,避免应力集中,同时减少介质流动过程中的局部阻力损失,所有配合面的尺寸公差都按照泵类零部件的常规配合要求设置,轴孔采用H7公差,与泵轴的过渡配合能保证扭矩传递的稳定性,外圆与密封环的配合面采用h6公差,保证间隙均匀。
