同轴阶梯式圆柱外壳结构三维设计

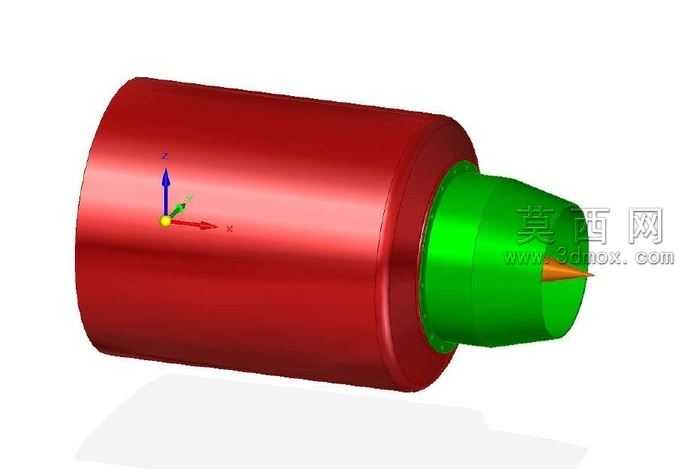

本作品为同轴阶梯式圆柱外壳结构，采用三维建模软件完成全参数化设计，整体遵循同轴回转体的设计逻辑，建模阶段以中心轴线为全局基准，先绘制主体圆柱的截面轮廓，通过旋转凸台命令生成大直径红色主壳体，再以主壳体前端端面为基准，绘制小直径绿色端段的截面轮廓，通过同轴旋转特征完成前端段的建模，保证两段壳体的同轴度公差符合装配要求，避免出现偏心错位的问题。建模过程中对两段壳体的衔接位置做了过渡圆角处理，消除尖锐棱边，既提升了壳体的结构强度，避免应力集中，也优化了后续装配与使用的安全性。材质与渲染阶段，主壳体采用亮面红色金属漆材质，调整材质的反射率、粗糙度参数，模拟金属壳体表面的光泽质感，前端段采用亮面绿色金属漆材质，通过色彩区分不同的功能段，方便识别装配位置；渲染时添加了柔和的环境光与定向光源，调整光影角度突出壳体的圆柱曲面弧度，清晰展现两段壳体的直径差与衔接结构，同时在模型中添加了标准三维坐标系标识，明确模型的轴向基准方向，方便后续的装配对接与尺寸校验。结构设计上，主壳体为大直径中空圆柱结构，内部预留充足的元器件安装空间，壳体壁厚均匀，保证注塑或机加工过程中的成型质量，避免出现壁厚不均导致的变形问题；前端绿色段为缩径结构，端部设计为锥面收口，可适配对应尺寸的外接部件，两段壳体的衔接位置设计有贴合端面，保证装配时的端面密封与定位精度。设计思路围绕防护与适配两大核心需求展开，整体结构简洁规整，无多余冗余特征，既满足内部组件的防护需求，也通过阶梯同轴结构实现与前后端部件的精准对接，可作为小型机电设备、动力组件的外部防护壳体使用，建模过程中所有特征均保留参数化关联，可根据实际装配需求快速调整壳体直径、长度、壁厚等尺寸参数，适配不同规格的内部组件安装要求。
