直列四缸曲柄活塞动力传输结构

项目分类:发动机 发布时间:2025-02-16 ID:932991
  • 直列四缸曲柄活塞动力传输结构
  • 直列四缸曲柄活塞动力传输结构
  • 直列四缸曲柄活塞动力传输结构
  • 直列四缸曲柄活塞动力传输结构
  • 直列四缸曲柄活塞动力传输结构
  • 直列四缸曲柄活塞动力传输结构
  • 直列四缸曲柄活塞动力传输结构

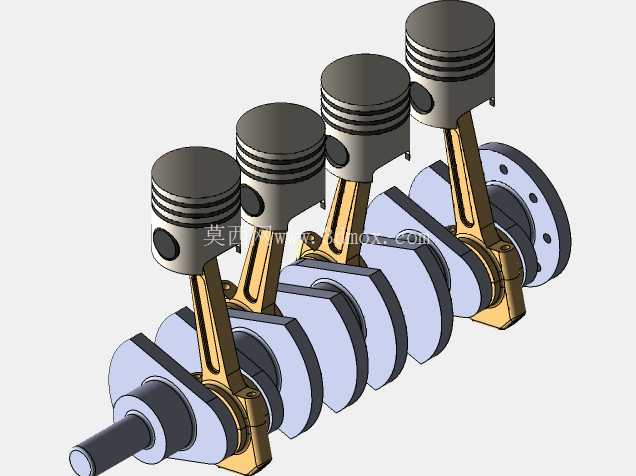

  这套直列四缸的曲柄活塞组合结构,是往复式内燃机核心的动力转换单元,日常在小排量乘用车、通用小型发电机组、农用机械动力端都能见到同原理的成熟应用,核心作用是把燃料燃烧产生的活塞直线往复推力,通过连杆传导转换为曲轴的旋转扭矩,向外输出可用的旋转动力。从结构设计逻辑来看,四个活塞沿曲轴轴向等距排布,相邻气缸的曲柄销呈180度相位差布置,这种排布能让四个活塞的往复惯性力尽可能在内部抵消,降低整机运转时的一阶、二阶振动,不需要额外加装大体积的平衡轴结构就能满足多数民用动力设备的振动控制要求,兼顾了结构紧凑性和运转平顺性。

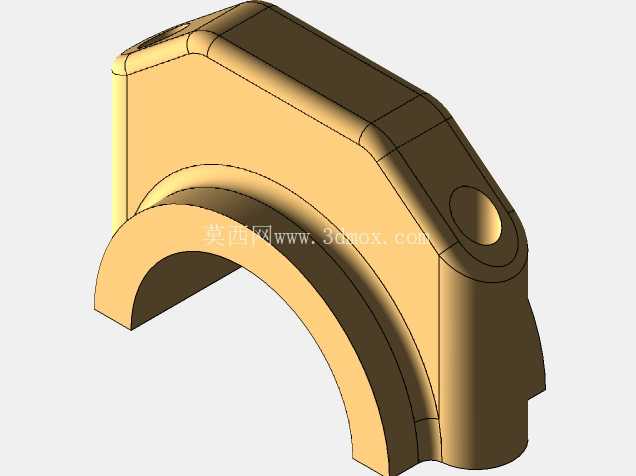

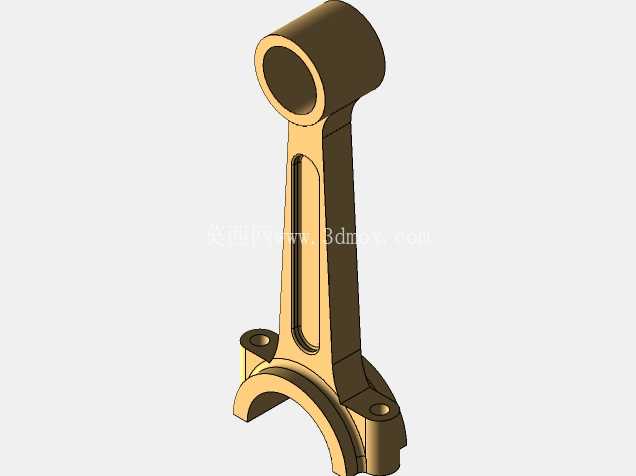

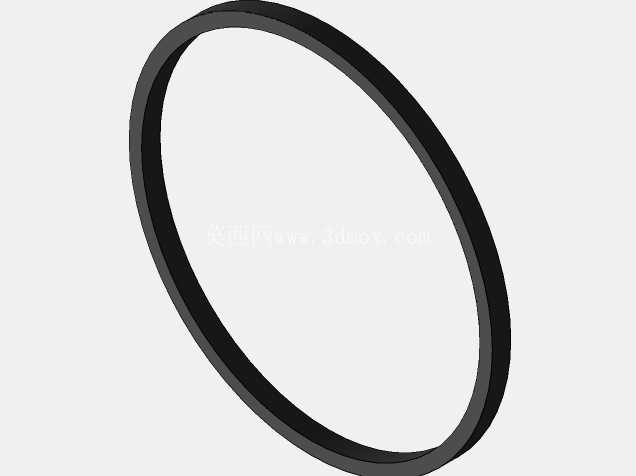

  活塞部分采用了等直径圆柱式设计,头部预留了三道环槽的安装位置,最上方两道为气环槽,用来密封燃烧室的高压燃气,避免做功行程的燃气下窜到曲轴箱,最下方一道为油环槽,负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧。活塞销座采用了偏置设计,能在做功行程活塞换向时减小活塞对气缸壁的侧向敲击力,降低冷机运转时的敲缸异响,延长气缸套的使用寿命。连杆部分采用了工字形截面的杆身设计,相比等直径圆截面杆身,在相同重量下能获得更高的抗弯、抗扭强度,适配高转速下的往复惯性力载荷,连杆大头采用剖分式结构,方便和曲轴的曲柄销进行装配连接,剖分面设计为斜切口形式,能让连杆大头在穿过气缸套安装时拥有更小的通过尺寸,降低气缸套的加工直径要求,缩小整机的横向尺寸。

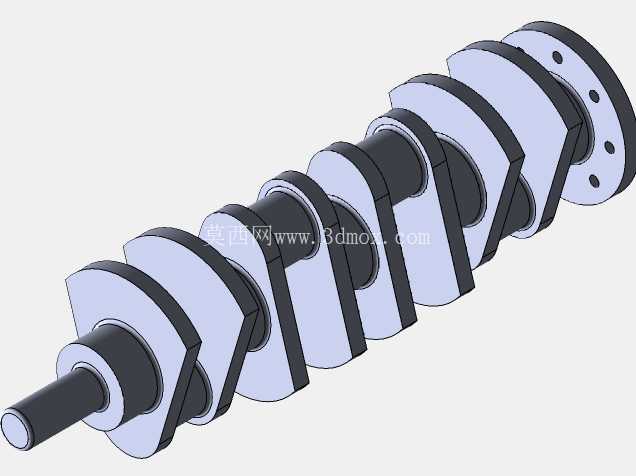

  曲轴部分采用了全支撑设计,每个曲柄销两侧都设置有主轴颈,通过主轴承座固定在缸体上,这种设计能提升曲轴的整体刚性,减小高负荷下的曲轴弯曲变形,避免轴颈和轴承之间出现偏磨。曲轴的输出端集成了法兰连接结构,用来安装飞轮或者动力输出联轴器,输入端预留了正时驱动结构的安装位,可以驱动配气机构、机油泵、水泵等附属附件。从安装边界来看,这套结构的轴向总长度适配0.8-1.6L排量的直列四缸机型缸体尺寸,活塞的往复行程和缸径的比值设定在1.05左右,兼顾了低转速扭矩输出和高转速的动力延伸性,活塞在上止点时,顶部和缸体上平面的距离预留了气缸垫压缩后的厚度空间,不会出现活塞顶碰气门或者气缸盖的问题。在实际工程应用中,这套结构的尺寸参数可以根据具体的动力输出需求进行等比例缩放调整,比如调整曲柄半径就能改变活塞行程,直接影响发动机的排量和扭矩输出特性,调整活塞直径则可以适配不同的燃烧室设计和压缩比要求。建模过程中严格遵循了实际机加工的工艺要求,所有的轴颈过渡位置都设计有圆角,避免应力集中导致的曲轴断裂风险,活塞环槽的边缘都做了微小的倒角处理,方便活塞环的安装,也能避免环槽边缘的锐边刮伤气缸壁。连杆大头的螺栓孔位置做了沉头设计,保证螺栓安装后头部不会突出连杆端面,避免和曲轴平衡块发生运动干涉。

  曲轴上的平衡块和曲柄为一体锻造结构,平衡块的重心位置经过精确计算,能抵消活塞连杆组往复运动产生的惯性力,让曲轴在额定转速范围内运转时保持动平衡状态,减少轴承的附加载荷。这套结构的运动逻辑清晰,装配关系符合实际生产的装配流程,可以作为内燃机原理教学的演示模型,也能作为小型动力设备开发时的结构参考,帮助设计人员快速验证曲柄连杆机构的运动干涉情况,确定缸体、气缸盖等周边部件的设计边界,减少前期开发过程中的反复试错成本。在做运动仿真时,可以给曲轴添加旋转驱动,直观观察四个活塞的往复运动顺序,验证配气相位和点火顺序的匹配合理性,直列四缸的标准点火顺序为1-3-4-2,对应这套结构的曲柄相位布置,能保证每180度曲轴转角就有一个气缸进入做功行程,让动力输出更加连贯,避免扭矩输出出现大的波动。
