航模40A高压无刷电调结构三维建模

　　做航模动力系统配套结构设计快八年，经手的电调三维模型少说也有三四十套，这次拿到的40AMP高压电调结构，第一眼就注意到它的出线布局完全是为多旋翼机架紧凑安装做的优化。先从实际装机场景说，这类高压电调主要用在6-12S供电的中大型多旋翼航拍、植保无人机上，安装位通常卡在机臂碳管和中心板的夹角区域，周边要避让螺旋桨下洗气流通道、电源线走线槽、飞控减震球安装位，所以结构设计上的尺寸边界卡得特别死。

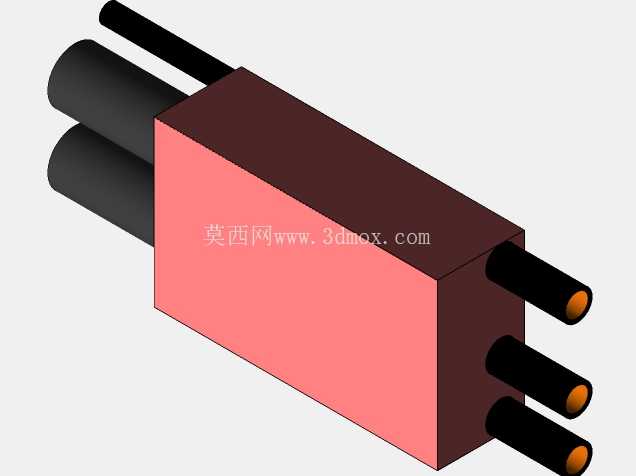

　　看这个模型的主体结构，核心功率模块采用灌封式长方体壳体，主体截面做了直角切边处理，不是常见的圆弧倒角外壳，目的就是贴装机臂安装面时能完全贴合碳管平面，不会出现圆弧壳和平面碳管之间的悬空间隙，打胶固定时胶层厚度能控制在0.2mm以内，长期飞行振动下不会出现胶层开裂脱落的问题。出线端分两侧布局，一侧是两根较粗的电源输入线，线径匹配40A持续电流的载流要求，出线方向平行于壳体长边，刚好能顺着机臂走线槽延伸到电源分电板位置，不需要额外弯折线材，避免了大电流线材反复弯折导致的铜丝断裂隐患；另一侧是三根电机输出线，出线方向垂直于电源输入线，直接对应机臂末端的电机接线端，线材长度预留刚好够到电机焊盘，不会出现多余线材堆积在机臂根部干扰飞控磁罗盘的问题。

　　再看壳体的散热设计，整个功率面做了平整的外露平面，没有做多余的散热鳍片，这是因为多旋翼飞行时的下洗气流能直接扫过这个平面，足够带走40A持续工作时的热量，加鳍片反而会增加风阻，还容易在植保作业场景里堆积农药粉尘，后期清理难度大。壳体的灌封腔体内壁做了0.3mm的均匀壁厚，既保证了灌封环氧树脂后的结构强度，能承受飞行时的高频振动，又不会因为壁厚过大增加整体重量，毕竟航模配件每克重量的增减都会影响整机续航时间。

　　实际做结构匹配的时候，这个模型的安装孔位预留是在壳体两端的凸台上，孔位间距刚好匹配市面上主流的30mm管径碳管机臂的固定扎带槽位，不需要额外做转接支架，直接用尼龙扎带就能固定，安装效率比带专用安装耳的电调高很多。信号出线端做了内凹式的线槽，杜邦线接头插好之后能完全藏在壳体端面的凹槽里，不会突出壳体表面，避免装机时被其他部件挤压导致接头松脱。

　　从建模细节来看，所有出线口都做了圆角过渡处理，没有尖锐的棱角，穿线的时候不会刮破线材的绝缘层，避免高压工作时出现短路炸机的风险。壳体的合模线做在侧面非安装面位置，合模缝的台阶控制在0.1mm以内，不会影响安装面的平面度。内部的功率板安装定位柱高度刚好让功率管贴合壳体内壁，灌封之后热量能直接传导到外壳表面，不会出现功率管和外壳之间有空气隔层导致散热不良的问题。

　　做这类航模电调的结构设计，最容易忽略的就是线材的弯折半径，这个模型里所有出线位置的预留空间都满足线材最小弯折半径要求，电源输入线的弯折半径不小于线径的5倍，电机输出线的弯折半径不小于线径的3倍，长期振动下不会出现线材绝缘层疲劳开裂的问题。另外壳体的边角做了0.5mm的小圆角处理，不是尖锐直角，装机的时候不会刮伤其他线材或者操作人员的手，也能减少炸机时壳体边角碎裂的概率。

　　在做整机结构适配的时候，这个电调的整体厚度控制得很合理，安装在机臂侧面之后，突出机臂表面的高度不会超过螺旋桨的旋转平面下沿，不会出现螺旋桨打到电调的问题。重量分布也做了优化，重心刚好在壳体的几何中心位置，扎带固定之后不会出现偏重的问题，减少飞控的动力补偿负担。信号端的出线位置靠近飞控安装侧，信号线长度只需要10cm就能连接到飞控的电调信号接口，不需要额外延长信号线，减少信号干扰的概率。
