双口欧规插脚手机USB充电适配器结构

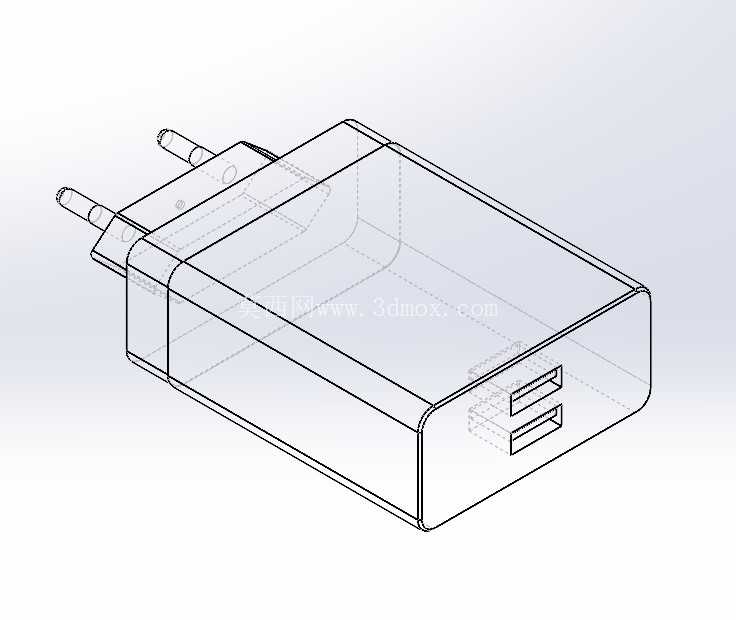

　　日常消费电子供电场景里，这类带欧规插脚的双USB口充电头是极为常见的终端取电部件，核心作用是把民用市电的交流高压转换成手机等便携数码设备适配的低压直流输出，依托USB接口的通用供电协议完成电能传输。从结构设计逻辑来看，整个壳体采用分体式卡扣装配方案，插脚端的上盖与输出端的下壳通过侧边的定位筋与卡扣槽配合，不需要额外打螺丝就能完成壳体闭合，既方便生产线上的快速组装，也能在售后维修时实现无损拆解，壳体边缘做了R2.5的圆角过渡，避免日常插拔时锐边划伤手部，同时也能减少跌落时的应力集中，降低壳体开裂的概率。

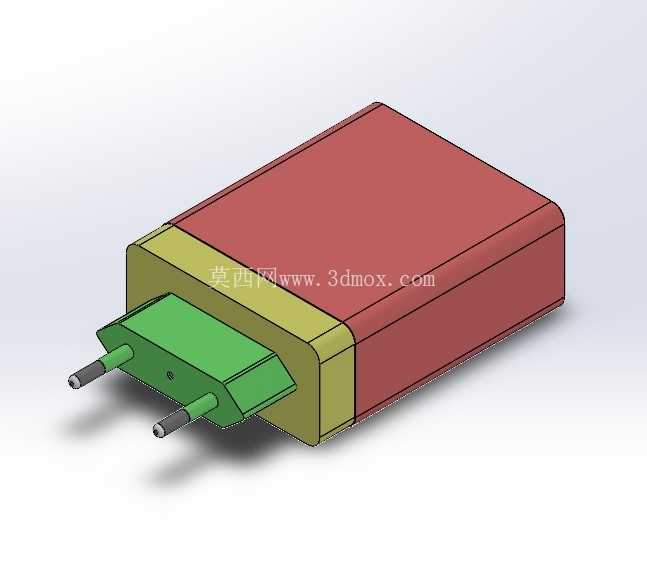

　　插脚部分采用欧规标准的圆柱插针设计，插针根部做了加宽的定位凸台，装配时凸台会卡入壳体内对应的限位槽里，避免插针受插拔力出现歪斜、松动的问题，插针与内部PCB板的连接采用焊片压接加锡焊的双重固定方式，能承受至少5000次以上的插拔循环不出现松脱。输出端设置了两个并排的USB-A接口，接口之间预留了8mm的间距，避免两个充电插头同时插入时出现干涉，接口周围的壳体做了0.3mm的凸起围边，一方面能在插头插入时起到导向作用，另一方面也能防止日常使用中灰尘、水渍顺着接口缝隙直接进入壳体内部。

　　内部的腔体布局按照高压区、变压区、低压输出区分隔设计，高压区靠近插脚位置，预留了足够的爬电距离，满足安规设计要求，变压区的核心变压器周边预留了1.5mm的散热间隙，避免长时间满负载工作时热量堆积影响元器件寿命，低压输出区靠近USB接口位置，滤波电容、稳压芯片都紧贴接口布置，减少输出线路的压降损耗。外形尺寸上整体采用长方体布局，长度控制在45mm，宽度32mm，厚度28mm，插脚突出壳体端面的长度为10mm，安装边界方面，插脚的中心距严格遵循欧规插座的17mm标准间距，插入墙面插座后，整体突出墙面的距离为38mm，不会遮挡相邻插座的插孔位置，适配市面上绝大多数标准86型、118型墙面插座。

　　壳体表面采用细晒纹处理，既不容易残留指纹，也能提升插拔时的握持摩擦力，避免手滑导致插拔费力。在实际使用场景中，这类充电头除了给手机供电，也能给蓝牙耳机、便携充电宝、小型USB供电台灯等设备提供稳定的直流输出，双口设计可以同时满足两台设备的充电需求，不需要额外占用多个插座插孔。设计过程中针对跌落场景做了专门的结构强化，壳体四个内角都设置了三角形的加强筋，PCB板通过四个定位柱与壳体固定，板边与壳体内壁预留0.8mm的缓冲间隙，跌落时冲击力会通过壳体筋位分散，不会直接传递到PCB板上造成元器件虚焊。插针的材质选用H62黄铜，表面镀镍处理，既保证导电性能，也能避免长期使用出现氧化锈蚀，接触电阻控制在50mΩ以内，减少插拔接触位置的发热问题。USB接口的弹片采用磷青铜材质，经过三次弯折成型，插拔寿命可达10000次以上，长期使用也不会出现接触不良的问题。壳体材质选用阻燃PC料，阻燃等级达到V0级，即使内部元器件出现异常发热，壳体也不会出现明火燃烧的情况，满足消费类电子产品的安规阻燃要求。
