法兰连接式雨淋阀结构三维设计

　　在消防水系统的管网设计中，雨淋阀是开式自动喷水灭火系统的核心控制部件，这套法兰连接结构的雨淋阀模型，完全按照150磅级管路的通用安装规范完成结构建模，可直接用于消防泵房、储罐区防火分隔、高架仓库灭火系统的管路布局预演与干涉检查。从实际工程落地的角度看，这类阀门的应用场景覆盖非常广，不管是石化厂区的储罐冷却水幕系统，还是大型会展中心、地下车库的开式喷淋分区，或是物流高架库的全域灭火管网，都需要依靠这类阀门完成水流的快速通断控制——和普通闭式喷淋系统的单点触发不同，雨淋阀一旦动作，会向整个防护区的开式喷头同时供水，瞬间形成覆盖整个防护区的水幕或者喷水层，所以阀体本身的通流能力、连接密封性、动作可靠性，直接决定整套消防系统的响应效果。

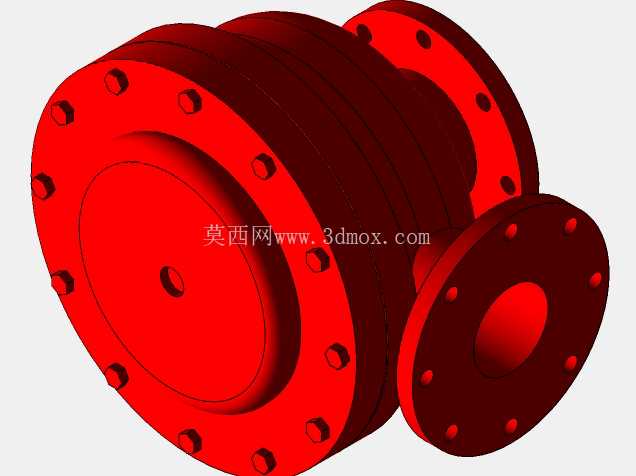

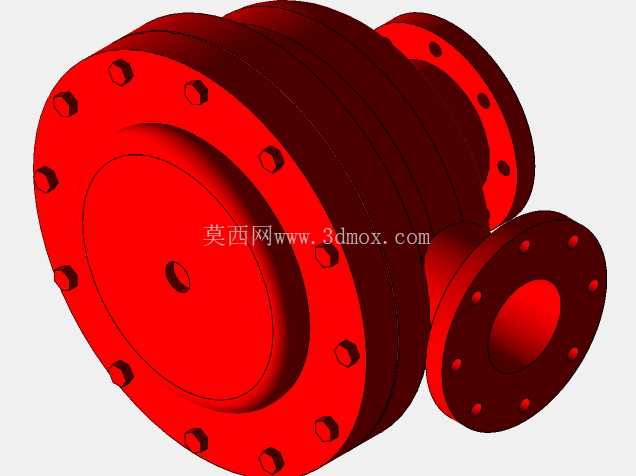

　　建模过程中首先锚定的是法兰连接的安装边界，三个法兰接口分别对应进水端、出水端和控制管路接口，所有法兰的螺栓孔分布、密封面凸台尺寸，都严格匹配150LB级美标法兰的通用参数，进水端采用大口径法兰对接主供水管路，保证大流量供水时的压损控制在合理区间，侧置的小口径法兰用于对接控制腔的信号管路或者启动管路，安装时不需要额外做转接件设计，直接匹配同压力等级的标准管路法兰即可。阀体主体采用多段式筒状铸钢件的结构逻辑，外部的加强筋沿法兰周向均匀分布，既可以承受管网1.6MPa级别的工作水压，也能避免铸造过程中出现壁厚不均导致的应力集中问题，法兰端面上的螺栓孔做了沉孔倒角处理，实际装配时螺栓可以顺畅穿入，不会因为孔位边缘的毛刺导致装配卡滞。

　　从功能设计的角度，这套模型还原了雨淋阀最核心的腔体结构，阀体内部的阀瓣密封座做了同轴度公差匹配的结构设计，保证阀瓣关闭时密封面完全贴合，不会出现渗漏；阀瓣的行程空间做了足够的冗余设计，阀门全开时阀瓣完全退入腔体内的避让区，不会对通流截面造成遮挡，最大限度降低水流通过时的阻力损失。很多新手工程师在做消防管路建模时，经常忽略阀门的安装操作空间，这套模型在建模时特意保留了法兰外侧的螺栓拆装空间，阀体侧面的控制接口预留了足够的管路接驳位置，在做整体管路装配时，不需要额外调整阀门周边的管路布局，就能满足现场安装时的扳手操作空间、后期维护的拆卸空间要求。

　　在外形细节的处理上，阀体外部的轮廓完全遵循铸造工艺的脱模要求，所有转角位置都做了铸造圆角处理，没有尖锐的直角结构，既符合实际铸件的生产工艺逻辑，也避免了应力集中导致的阀体开裂风险；法兰密封面的凸台高度、水线位置都做了还原，实际选型时可以直接根据模型的接口尺寸匹配对应的密封垫片规格，不需要再单独核对法兰的密封面参数。对于做消防系统设计的工程师来说，这类标准化的阀门模型可以直接导入到整体厂区或者建筑的消防管网装配体中，快速完成管路的连接布局，提前检查阀门和周边桥架、风管、其他工艺管路的干涉问题，避免现场安装时才发现空间不足需要返工调整管路走向。

　　不同于普通的小口径给排水阀门，雨淋阀的通流口径更大，对连接强度的要求更高，所以三个法兰的厚度、螺栓孔数量都按照对应压力等级的最高要求设计，比如主进水法兰的螺栓沿周向均匀分布12个，保证法兰连接时的压紧力均匀分布，不会因为局部压紧力不足导致密封垫渗漏；侧置控制接口的法兰虽然口径小，但同样采用了和主法兰一致的压力等级设计，避免控制管路和主阀体压力等级不匹配导致的承压风险。在做三维建模的过程中，所有配合面都做了公差匹配的结构预留，比如法兰密封面的平面度、阀座和阀体的同轴度、阀瓣导向结构的配合间隙，都按照实际机械加工的精度要求做了结构还原，不是单纯的外观建模，而是可以直接用于后续工程出图、结构校核的参数化模型。
