喷嘴内部流体流动速度压力仿真分析

项目分类:通用机械零部件 发布时间:2025-02-16 ID:933132
  • 喷嘴内部流体流动速度压力仿真分析
  • 喷嘴内部流体流动速度压力仿真分析
  • 喷嘴内部流体流动速度压力仿真分析

  在流体输送、喷射加工、农业植保、工业喷涂等多个工程领域,喷嘴作为流体系统的终端执行部件,其内部流道结构直接决定了流体喷出后的速度分布、压力损失以及射流形态,是整套流体系统中决定作业效果的核心零件。很多现场调试中遇到的射流发散、冲击力不足、局部冲蚀过快等问题,追根溯源都能回到喷嘴内部流道的设计缺陷上,单纯依靠经验公式计算往往难以捕捉流道弯折、截面突变位置的局部涡流与速度梯度,这也是三维流场仿真在喷嘴设计环节被广泛应用的核心原因。

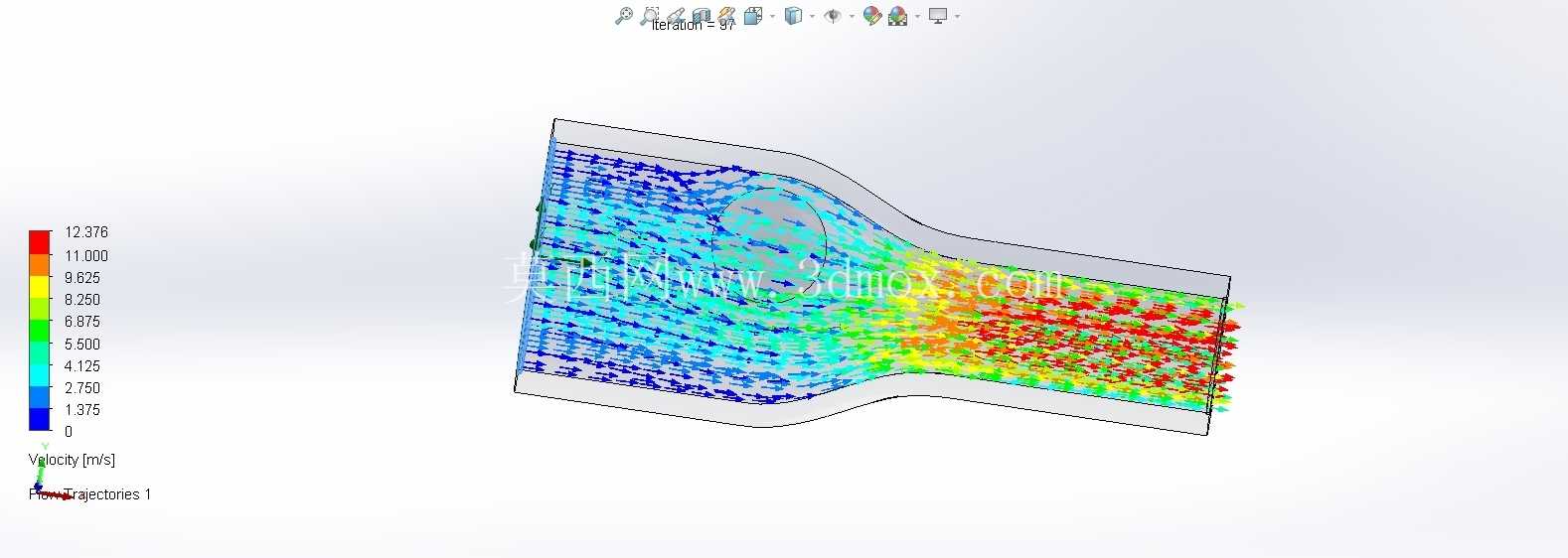

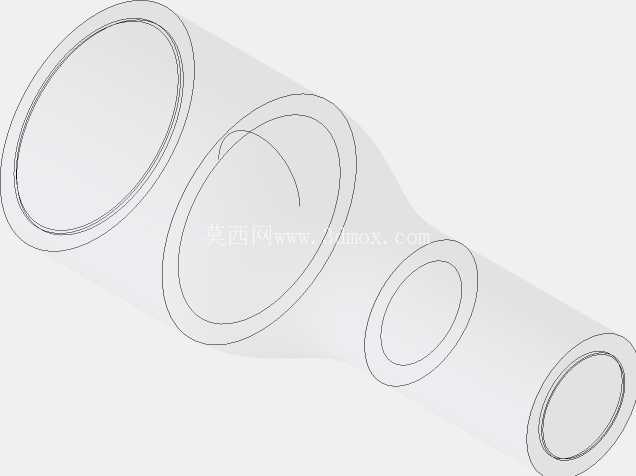

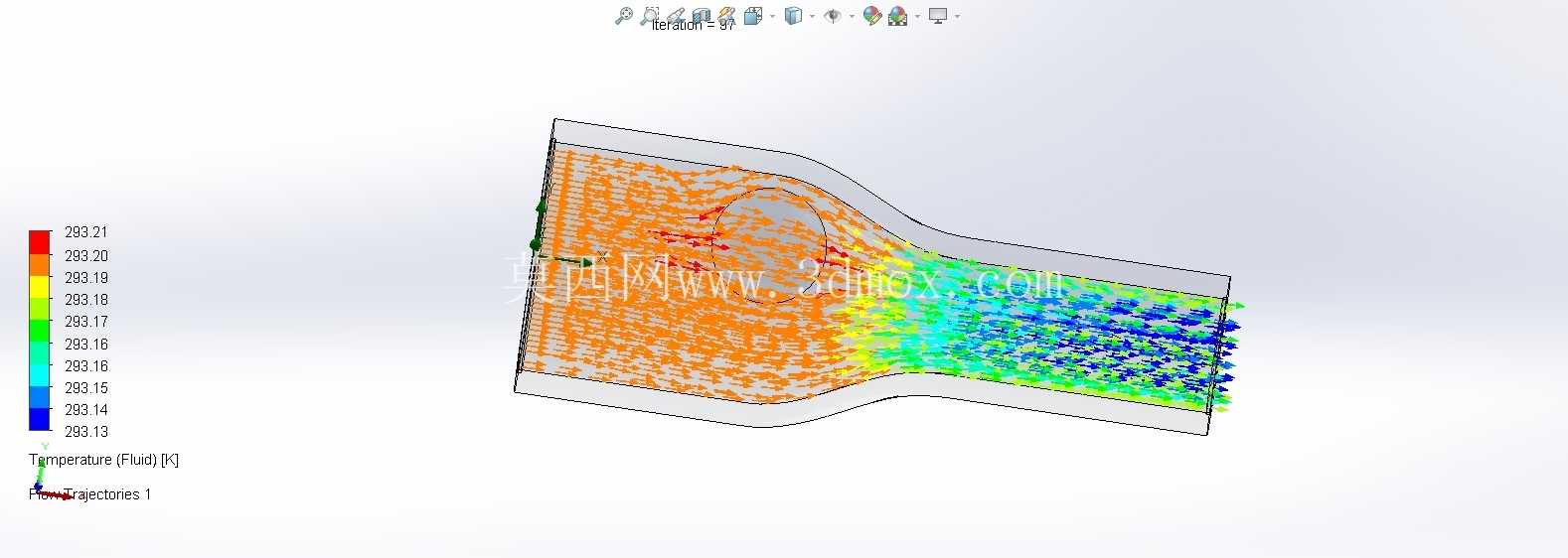

  这套仿真模型完整还原了典型收缩型喷嘴的内部流道结构,从入口段的等径直腔开始,流道经过平滑过渡的弯折段后逐步收缩,最终在出口段形成规整的矩形喷射截面,整个流道的壁面曲率经过连续过渡处理,避免了直角转折带来的局部流动死区。从仿真得到的速度矢量分布可以清晰看到,流体在入口段保持均匀的低速流动状态,速度梯度基本为零,进入弯折段后,受流道曲率影响,靠近外侧壁面的流体流速开始逐步提升,内侧壁面附近存在小范围的低速区,但因为过渡圆角设计合理,并没有出现大面积的回流涡旋,也就避免了该区域因为长期涡流带来的能量损耗与壁面冲蚀。当流体进入收缩段后,过流面积逐步减小,流体速度沿程快速提升,在靠近出口位置达到峰值,不同速度区间的流体以层叠状态向出口推进,速度分布从入口的均匀状态逐步过渡到出口的核心高速区、外围低速剪切层的分布形态,和实际工程测试中得到的喷嘴出口速度分布规律完全吻合。

  从设计逻辑上看,这类喷嘴的流道设计首先要匹配上游管路的安装尺寸,入口段的外径与内径参数需要和标准流体管路的接头尺寸适配,保证安装时的同轴度,避免因为安装错位带来的入口偏流。流道弯折段的曲率半径设计需要平衡两个维度的需求:曲率半径过小会导致流体转向过于急促,局部离心力过大带来的内外侧流速差会加剧出口射流的偏斜;曲率半径过大则会拉长喷嘴整体长度,挤占安装空间,在一些紧凑安装场景下无法适配。收缩段的锥角设计则直接决定了出口射流的汇聚性,锥角过大会导致流体在收缩段出现流动分离,射流喷出后快速发散;锥角过小则会增加流道长度,提升沿程压力损失,降低出口射流的最终速度。仿真过程中通过对不同曲率、不同锥角参数下的流场进行迭代计算,最终选定的参数组合能够在保证出口速度均匀性的前提下,将整体压力损失控制在合理区间,同时将喷嘴的整体外形尺寸控制在安装边界要求范围内,不需要额外调整周边管路的布置位置。

  在实际工程应用中,这类喷嘴可适配多种工况场景:在工业喷涂环节,均匀的出口速度分布能够保证涂料在工件表面形成厚度一致的涂层,避免局部过厚或者漏喷的问题;在高压清洗场景下,出口核心区的高速射流能够提供稳定的冲击力,提升污渍剥离效率,同时外围低速层能够减少射流飞溅;在农业植保喷洒场景下,合理的速度梯度能够让药液雾滴的粒径分布更集中,减少小雾滴飘移带来的农药浪费与环境污染。仿真过程中同步完成的压力场分析,能够直观呈现流道内部不同位置的压力变化规律,入口段的静压保持稳定,进入收缩段后静压逐步转化为动压,在出口位置静压降到与环境压力一致,整个流道内没有出现局部压力骤升或者骤降的区域,也就避免了局部空化带来的壁面气蚀损伤,能够有效提升喷嘴的长期使用寿命。

  对于结构设计从业者而言,这类流场仿真模型的价值不止于呈现最终的流场结果,更重要的是能够清晰展示流道结构参数与流动特性之间的对应关系,在进行同类喷嘴设计时,可以直接参考这套模型的参数设置逻辑,根据实际工况的流量、压力、喷射距离要求,调整流道的截面尺寸、过渡曲率、收缩锥角等参数,不需要从零开始搭建仿真框架,能够大幅缩短前期设计迭代的周期。同时模型中呈现的速度矢量分布特征,也能帮助设计人员快速识别流道结构中存在的流动缺陷,比如局部涡流、流动分离、速度分布不均等问题,在方案设计阶段就完成优化,避免等到实物加工完成后再通过测试整改,减少试制成本与周期。
