WGR蜗轮蜗杆齿轮箱壳体结构设计

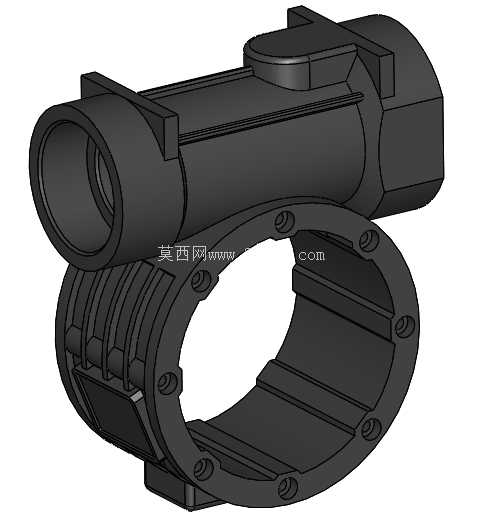

　　在中小功率传动系统的布局里，这类蜗轮蜗杆结构的齿轮箱壳体，往往承担着整个传动副的定位、防护与载荷传递作用，常见于输送线转角驱动、小型自动化设备的低速大扭矩输出端、轻工机械的进给机构这类需要直角换向传动的场景。不同于平行轴齿轮箱的直筒式壳体，这款壳体采用了正交布局的腔体设计，横向的筒状结构用于容纳蜗杆轴系组件，下方的大直径法兰环腔则用于安装蜗轮以及输出端的连接结构，两个腔体正交贯通，在交汇处预留了足够的啮合避让空间，避免蜗轮蜗杆运转时出现运动干涉。

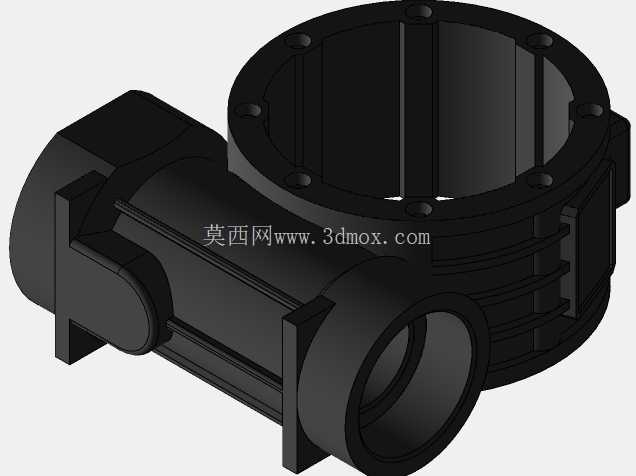

　　从结构设计的细节来看，横向的蜗杆安装筒两端预留了轴承位的加工基准，筒身外侧设置的多道环形加强筋，并非单纯的装饰结构，一方面可以提升筒身的径向刚度，减少蜗杆轴承受径向载荷时的壳体变形，另一方面也能增加壳体的散热面积，在连续运转时帮助箱体内的润滑油带走啮合产生的热量。筒身上方凸起的块状结构，是用于安装透气塞或者注油口的预留凸台，位置选在腔体的最高处，既可以避免箱体内运转时油液从注油口渗漏，也能保证齿轮啮合搅起的油液不会直接冲击透气元件。下方的蜗轮安装腔采用法兰式结构，端面上均匀分布的螺栓孔用于连接箱盖，螺栓孔的位置特意避开了内部蜗轮的齿顶圆运动边界，同时法兰端面预留了密封槽的加工位置，保证合箱后的密封性能，防止润滑油泄漏同时阻挡外界粉尘进入箱体内部。

　　安装边界的设计上，下方大法兰的外圆尺寸决定了整个齿轮箱的径向安装空间，法兰端面上的螺栓孔采用等节距分布，适配标准的圆形安装法兰对接需求，横向蜗杆筒的轴向长度则需要匹配所选用蜗杆的轴伸长度，两端的轴承位孔径按照标准深沟球轴承或者圆锥滚子轴承的外径公差设计，保证轴承压装后的同轴度要求。壳体的壁厚设计遵循了均匀过渡的原则，在轴承安装位、螺栓凸台这些载荷集中的区域做了局部加厚，而腔体非受力区域的壁厚则适当减薄，在保证整体结构强度的前提下控制铸件的重量，同时避免壁厚差异过大导致铸造时出现缩孔、冷隔这类缺陷。

　　在实际选型适配时，这类壳体的内部腔体尺寸直接决定了可容纳的蜗轮蜗杆副的中心距，也就决定了整个齿轮箱的额定输出扭矩范围，设计时需要根据输入端的电机功率、输出端的负载转速、传动比要求来反向校核壳体的承载能力，比如当传动比偏大、输出扭矩较高时，需要验证法兰根部的抗弯强度，避免输出端承受径向载荷时出现法兰断裂的情况。另外壳体上的安装定位基准也需要重点关注，横向蜗杆筒的外圆与下方法兰端面的垂直度公差，会直接影响装配后蜗杆与蜗轮的啮合接触斑点，若垂直度超差，会导致轮齿偏载，加速齿面磨损，大幅降低齿轮箱的使用寿命。

　　从工艺实现的角度，这类壳体一般采用压铸或者砂型铸造的毛坯，再经过机加工完成轴承位、法兰端面、螺栓孔的精加工，设计时已经考虑了拔模斜度与加工余量，所有的机加工面都预留了足够的加工余量，非加工面的圆角过渡也符合铸造工艺要求，避免出现尖锐棱角导致的应力集中。在三维建模过程中，这类壳体的建模需要重点处理正交腔体的相贯线位置，保证内部腔体的光滑过渡，避免出现应力集中点，同时所有的安装孔位、凸台结构都需要和内部的传动组件做干涉检查，确保装配时轴系、轴承、密封件、紧固件都有足够的安装空间，不会出现装配冲突。
