十字滑块式奥尔德姆联轴器结构设计

　　在轻工输送、小型机床进给、精密仪器传动这类对两轴径向偏移有补偿需求的传动场景里，奥尔德姆联轴器也就是常说的十字滑块联轴器，是应用占比不低的挠性传动连接件。这类联轴器的核心作用，是在主动轴与从动轴存在一定径向安装偏差、小幅角向偏差的工况下，平稳传递旋转扭矩，避免刚性连接带来的轴系附加弯矩、轴承额外负载，延长整套传动链的易损件使用寿命。

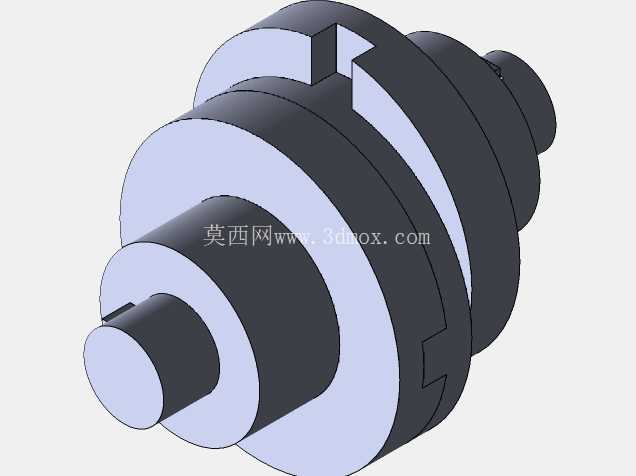

　　从结构设计逻辑来看，这套模型还原的十字滑块联轴器采用经典的三件式装配结构：两端分别是带轴孔与键槽的半联轴器，中间配置带十字凸榫的滑块盘，两个半联轴器的端面分别开有与滑块凸榫匹配的径向凹槽，装配时滑块的两组互相垂直的凸榫分别嵌入两端半联轴器的凹槽内，形成滑动副。工作过程中，当两轴存在径向偏移时，滑块可在两端半联轴器的凹槽内做小幅度径向滑动，自动补偿安装误差、运行过程中轴承游隙带来的轴系错位，不会像刚性凸缘联轴器那样，一旦存在安装偏差就会在轴上产生极大的交变弯曲应力。

　　设计这类联轴器时，首先要明确安装边界的约束：两端半联轴器的轴孔直径需要匹配所连接轴的轴径公差，通常采用H7/k6的过渡配合，键槽尺寸对应GB/T 1096的普通平键规格，保证扭矩传递过程中不会出现键连接松动。半联轴器的轮毂长度需要根据轴径大小确定，一般不小于1.2倍轴径，避免轮毂对轴的夹持长度不足，出现应力集中导致的轴头断裂。中间滑块的凸榫宽度与凹槽宽度采用间隙配合，间隙量控制在0.05-0.15mm区间，既要保证滑动顺畅无卡滞，又不能间隙过大导致传动反向间隙超标，影响传动精度。

　　外形尺寸方面，这类联轴器的外径通常根据传递扭矩大小选定，小扭矩场景下外径可控制在50-80mm区间，对应传递扭矩10-50N·m，适合小型输送机、3D打印机传动、实验室小型设备这类负载不大的场景；中等扭矩场景下外径可做到100-160mm，对应传递扭矩50-250N·m，适配普通机床进给轴、小型包装机传动辊这类工况。整体装配长度需要根据两端轴的伸入长度确定，通常轴伸入轮毂的深度不小于轮毂长度的80%，保证轴与半联轴器的配合长度足够，不会出现轴头悬伸过长导致的振动。

　　实际应用中需要注意，这类联轴器依靠滑块与凹槽的滑动实现偏移补偿，滑动面存在摩擦磨损，因此适合转速不超过1000r/min的中低速传动场景，高速工况下滑块的偏心滑动会产生较大的离心力，加剧磨损同时带来振动噪声。设计时滑块通常选用耐磨性能较好的尼龙、锡青铜或者聚四氟乙烯填充材料，降低滑动面的摩擦系数，减少维护频率；两端半联轴器多采用45号钢调质处理，表面硬度达到HB220-250，保证凹槽部分的强度与耐磨性，避免长期滑动导致凹槽变形、配合间隙变大。

　　建模过程中需要重点关注配合面的公差设定：半联轴器的凹槽两侧面需要保证平行度公差不低于0.02mm，滑块的两组凸榫需要保证垂直度公差不低于0.02mm，否则装配后会出现滑动卡滞，补偿偏移的能力大幅下降。轴孔的同轴度公差需要控制在0.01mm以内，避免装配后半联轴器自身存在径向跳动，影响传动平稳性。另外，在半联轴器的端面通常会设计拆卸螺孔，方便后期维护时将半联轴器从轴上顶出，避免硬敲硬撬损坏轴头或者轴承。

　　这类联轴器相比膜片联轴器、波纹管联轴器，结构更简单，加工成本更低，抗冲击负载能力更强，在对传动精度要求不是极高、存在一定安装偏差的中低速传动场景下，性价比优势非常明显。但设计选型时必须核算滑块的比压，确保滑动面的压强不超过滑块材料的许用比压，否则会出现滑块快速磨损、使用寿命骤降的问题。同时要考虑工作环境温度，尼龙材质的滑块不适合在超过80℃的环境下长期工作，高温场景需要更换为金属滑块，同时配套定期润滑的油槽结构，在凹槽内加注润滑脂降低磨损。
