直列四缸发动机活塞曲柄连杆总成结构

项目分类:发动机 发布时间:2025-02-16 ID:933300
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构
  • 直列四缸发动机活塞曲柄连杆总成结构

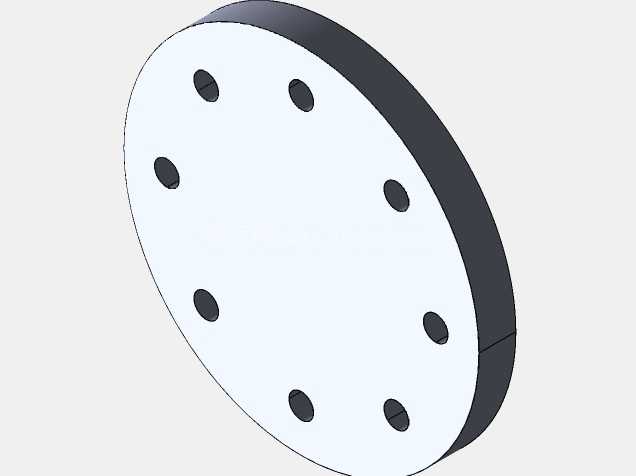

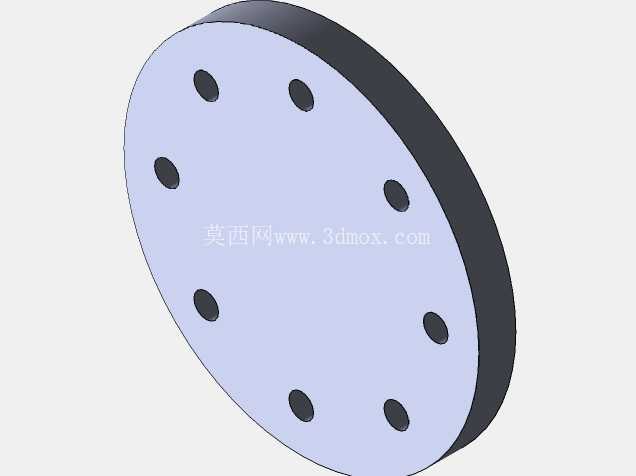

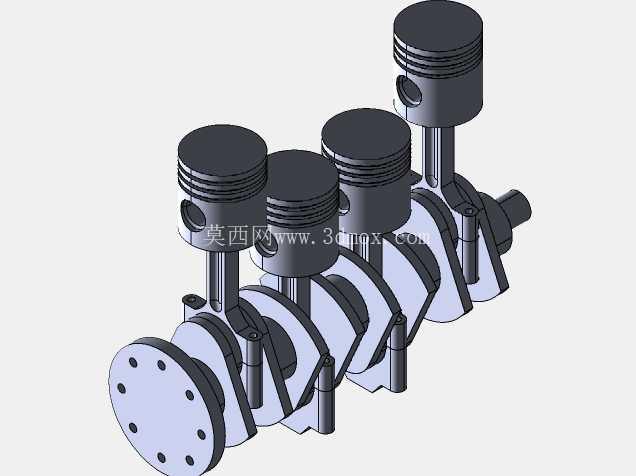

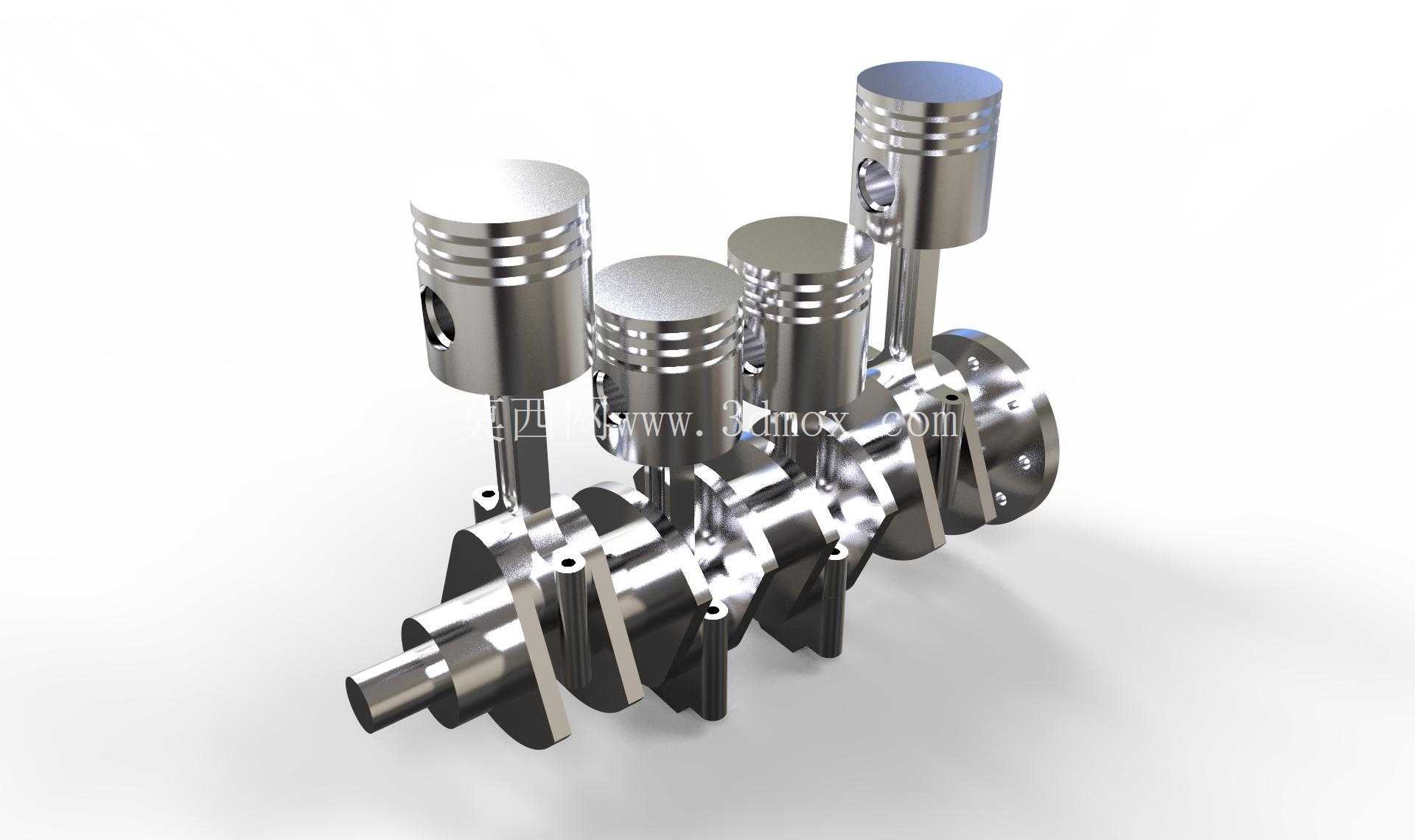

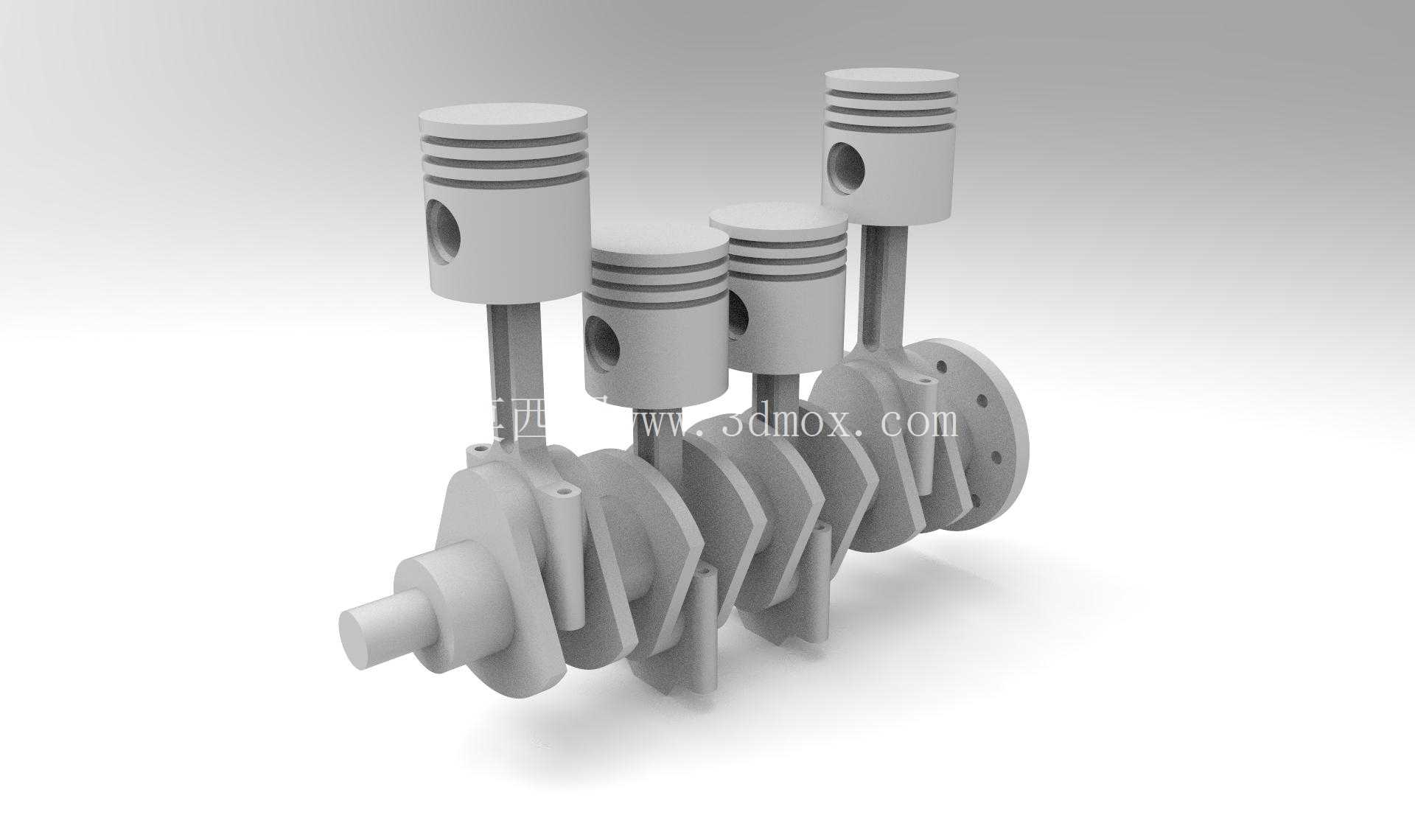

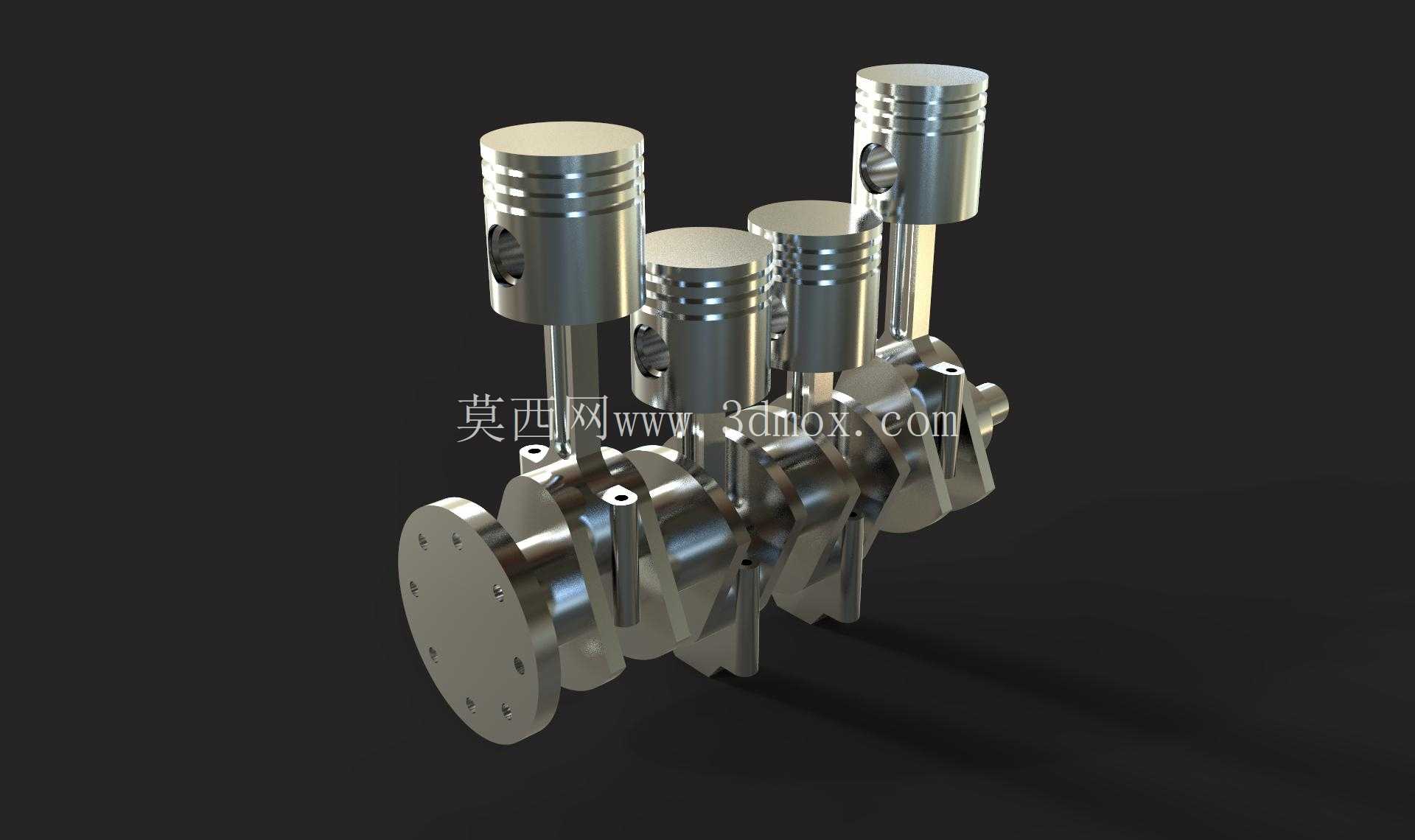

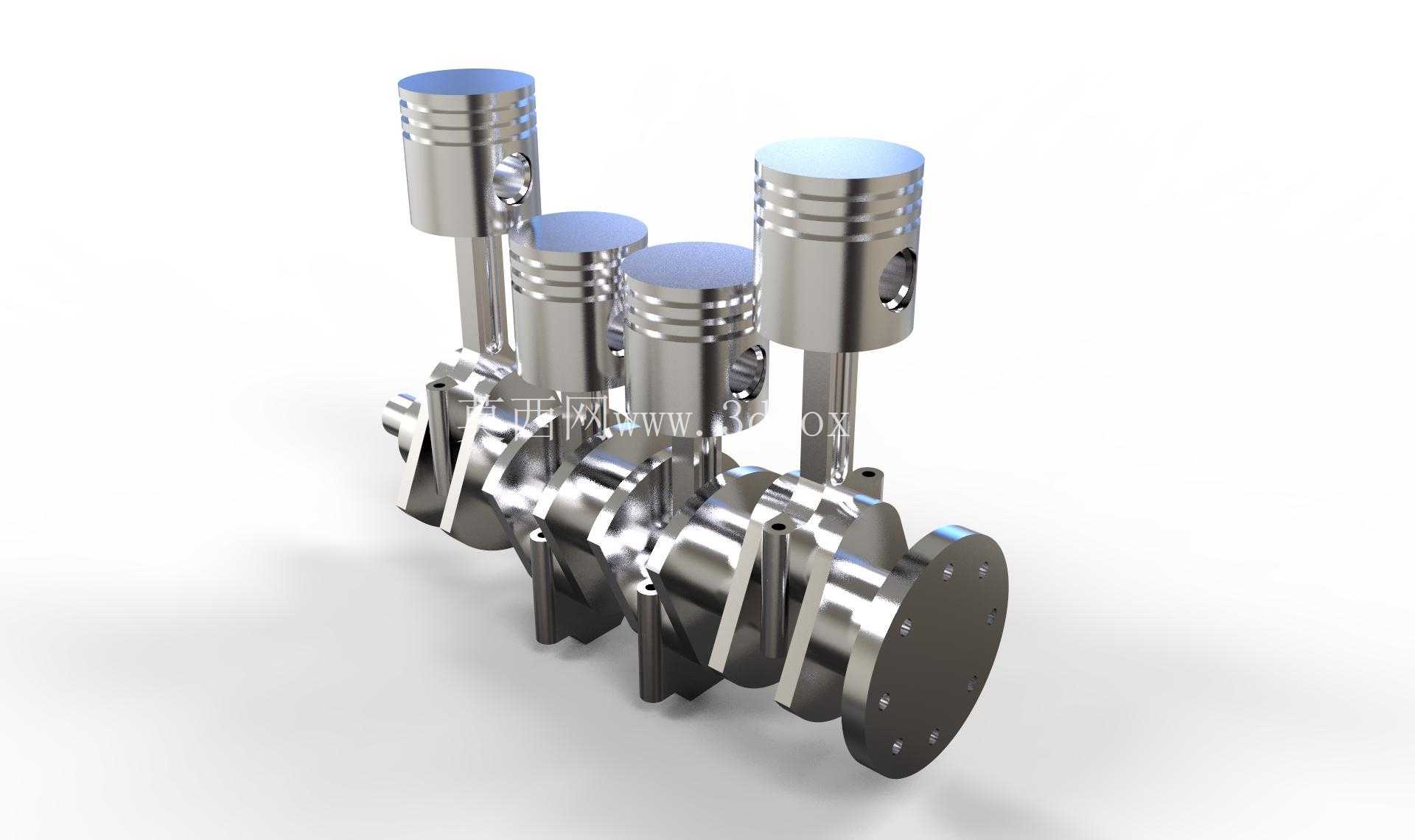

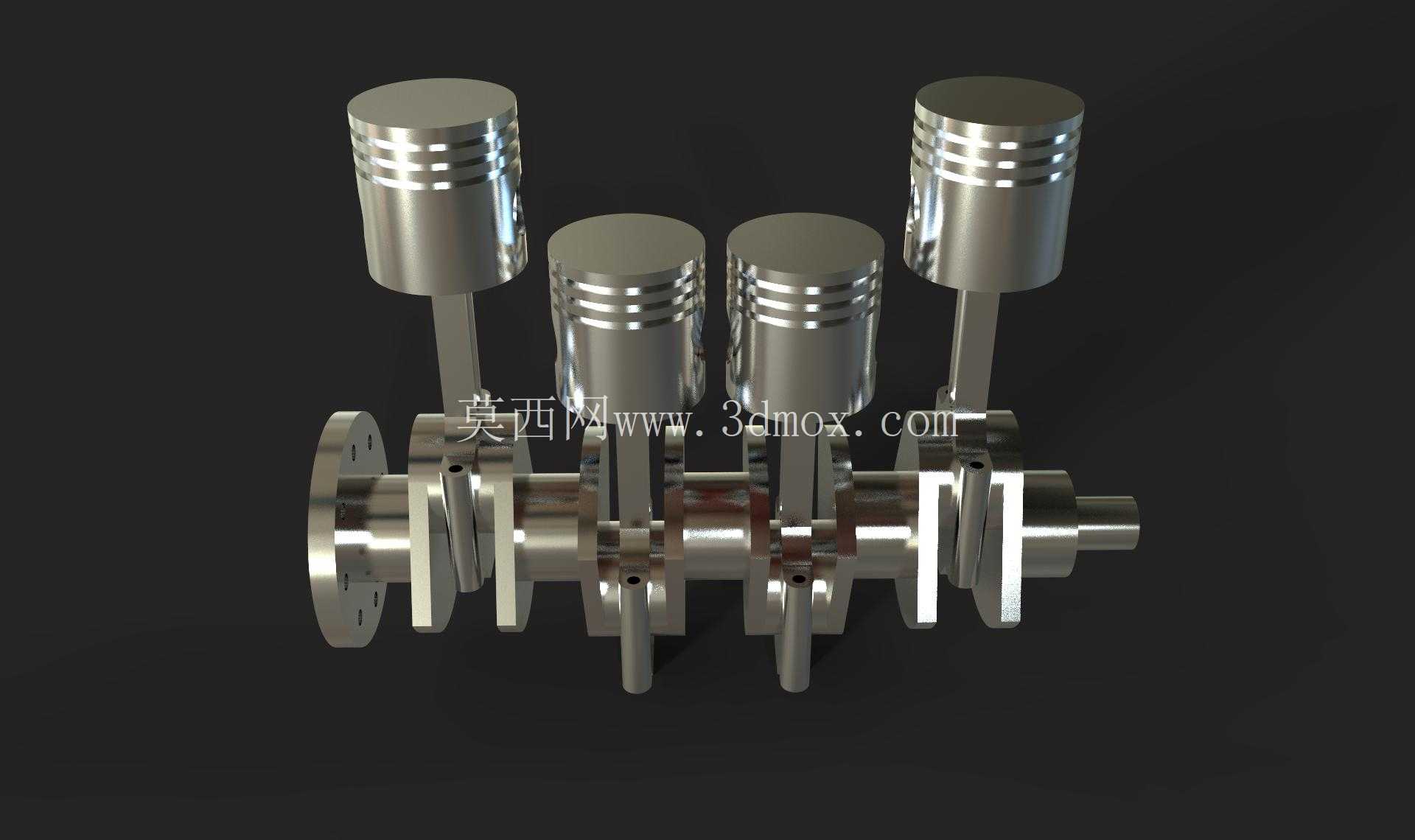

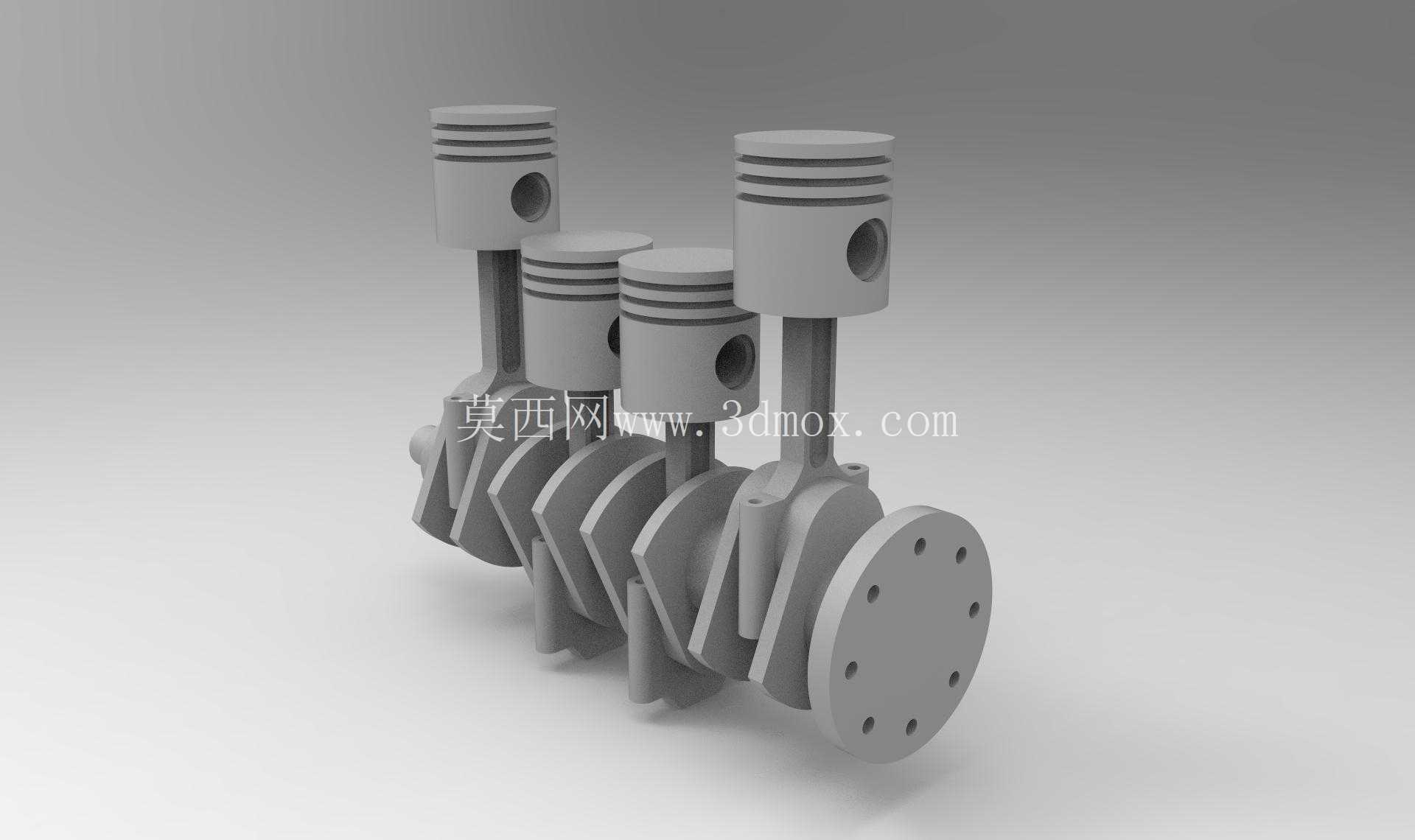

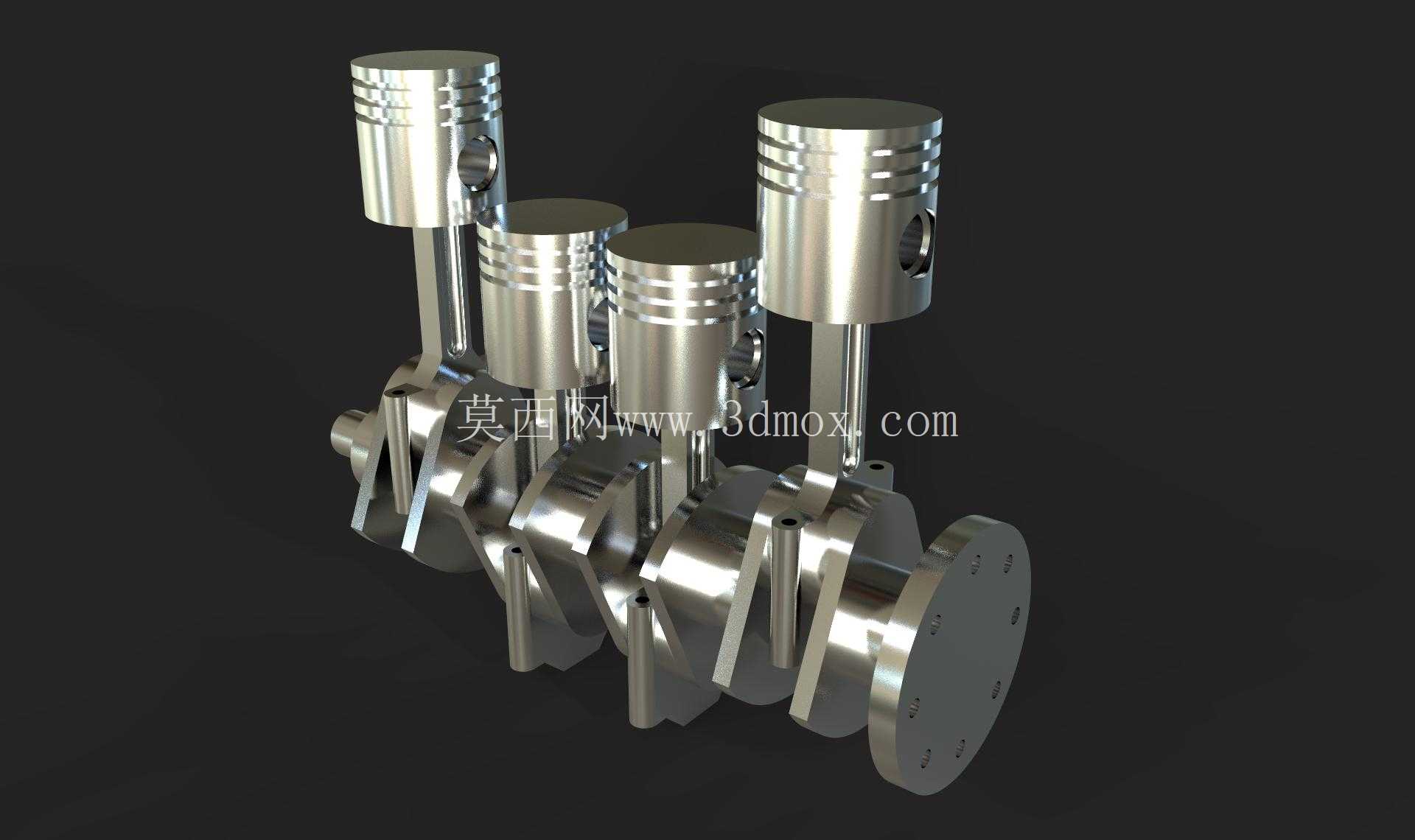

  这套直列四缸动力核心组件,是往复式内燃机里应用覆盖面最广的结构形式,从家用乘用车的小排量自然吸气机型,到轻型商用车、小型工程机械的动力单元,再到通用动力领域的固定式发电机组、小型农用机械动力端,都能见到同结构组件的身影。不同于单缸或双缸结构的动力输出特性,四缸布局的曲柄销采用错角布置,能让四个活塞的往复运动惯性力在曲轴端实现大部分自平衡,大幅降低整机运行时的二阶振动,这也是该结构能在中小排量动力领域长期占据主流的核心原因。

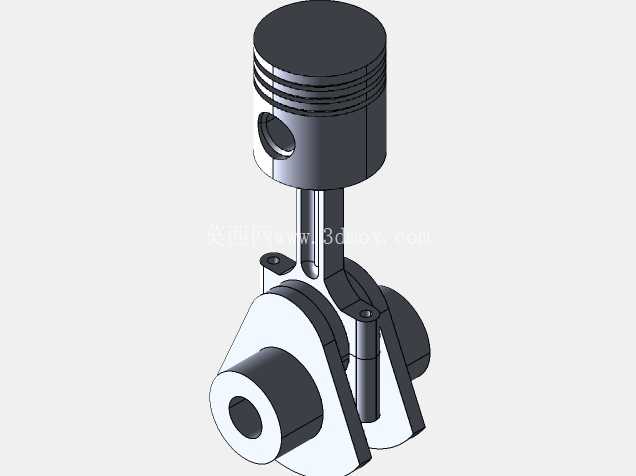

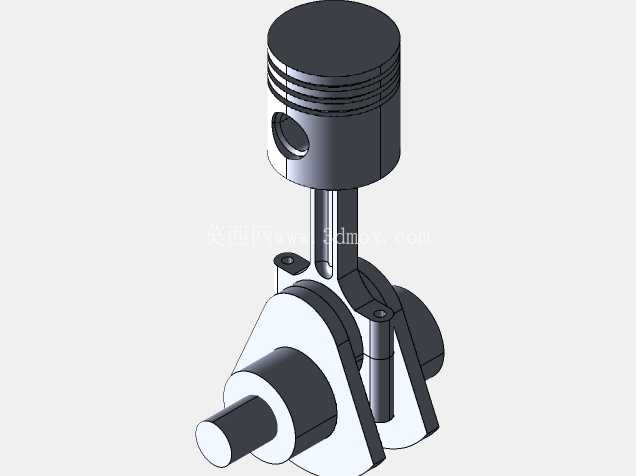

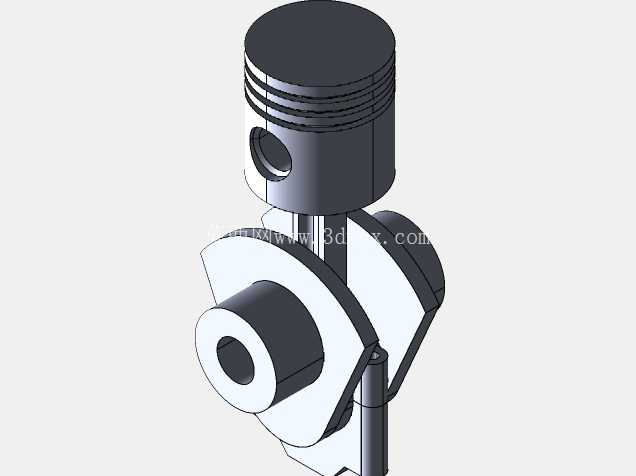

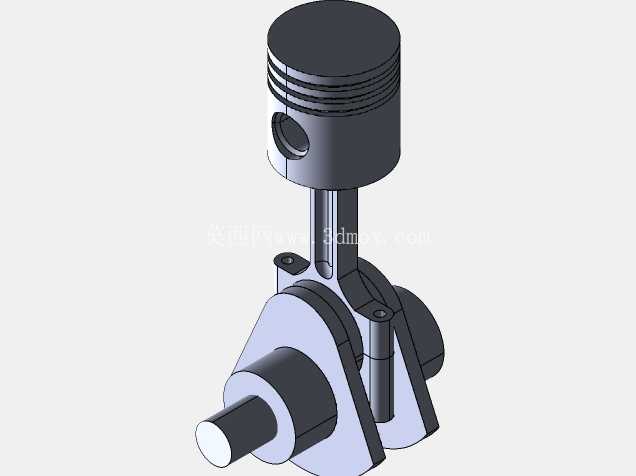

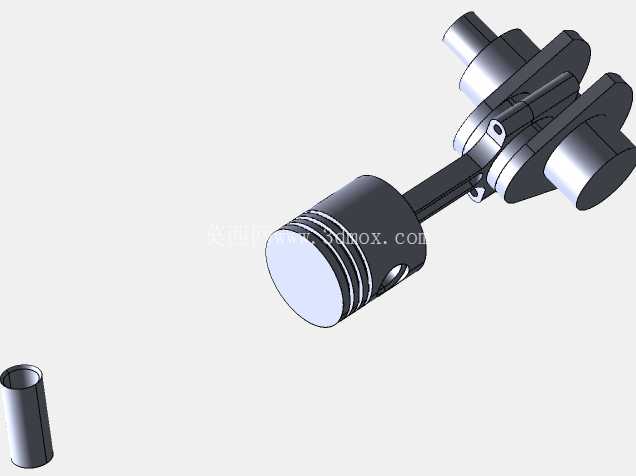

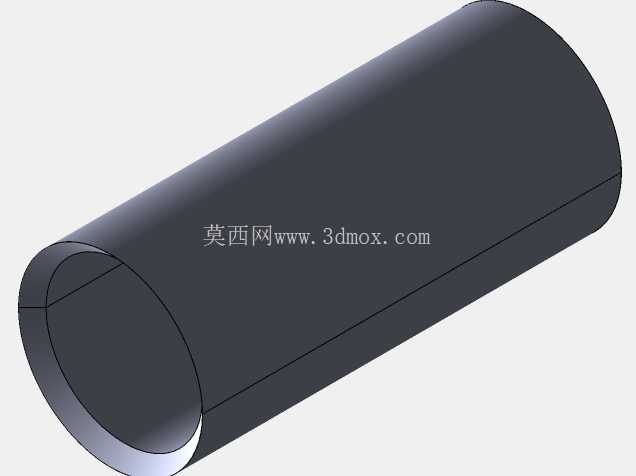

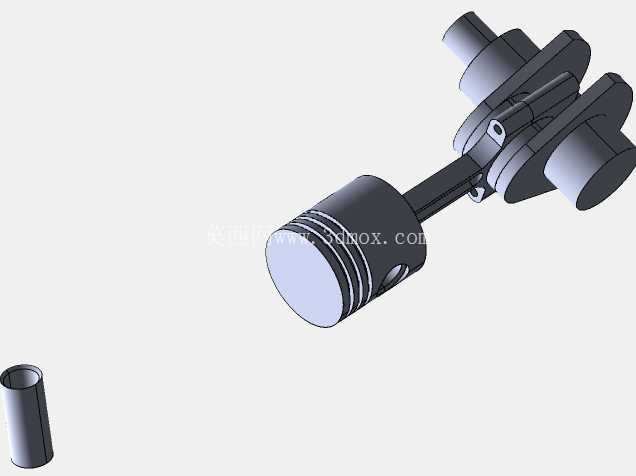

  从实际功能逻辑来看,这套组件承担着内燃机能量转换的核心传递路径:燃烧室混合气爆燃产生的高压燃气作用在活塞顶面,推动活塞沿气缸轴线做往复直线运动,再通过活塞销将力传递给连杆,连杆把直线运动转化为曲轴的旋转运动,最终向外输出扭矩,整套过程的传递效率直接决定了发动机的动力输出表现与燃油经济性。设计过程中首先要匹配的是活塞的行程与缸径比值,这个参数直接影响发动机的扭矩输出特性,偏长行程的设计会强化低转速区间的扭矩输出,适合载重类设备使用,短行程设计则更偏向高转速功率输出,适配乘用车辆的动力需求。

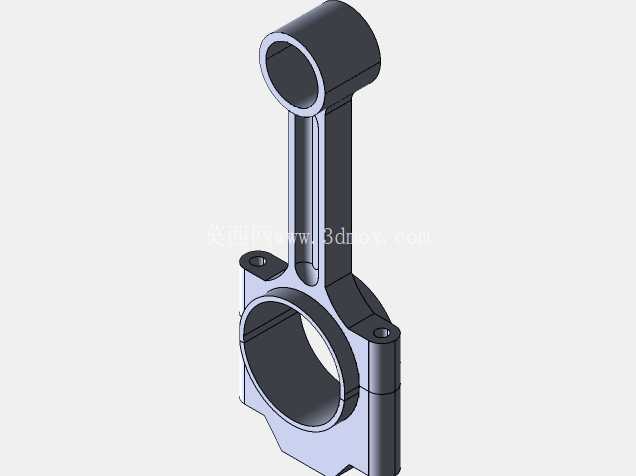

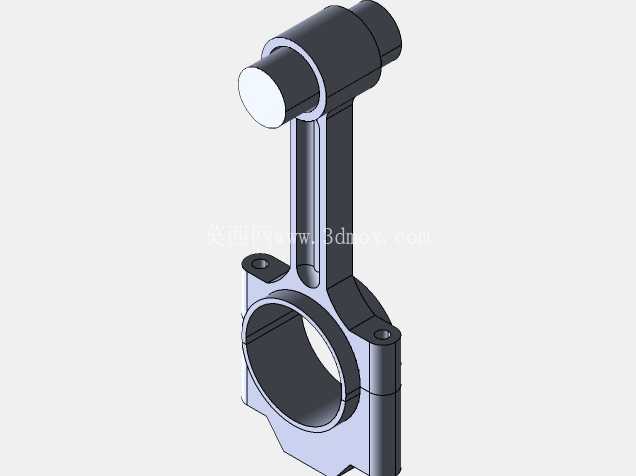

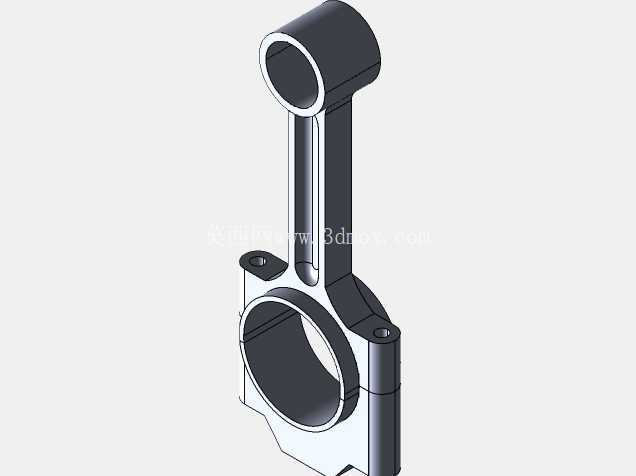

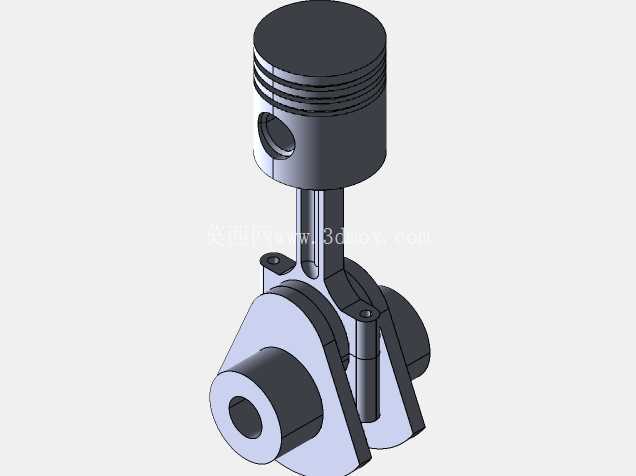

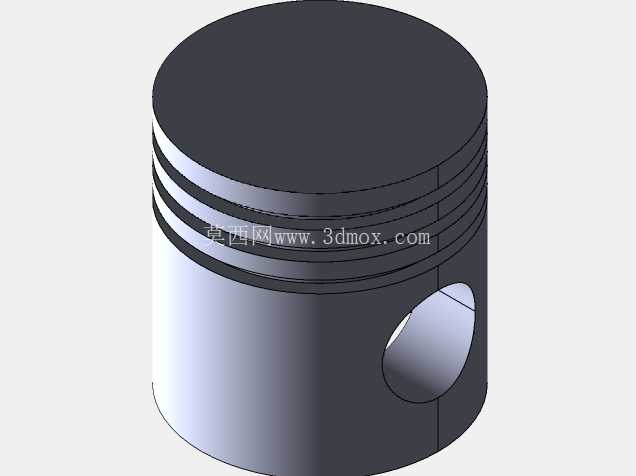

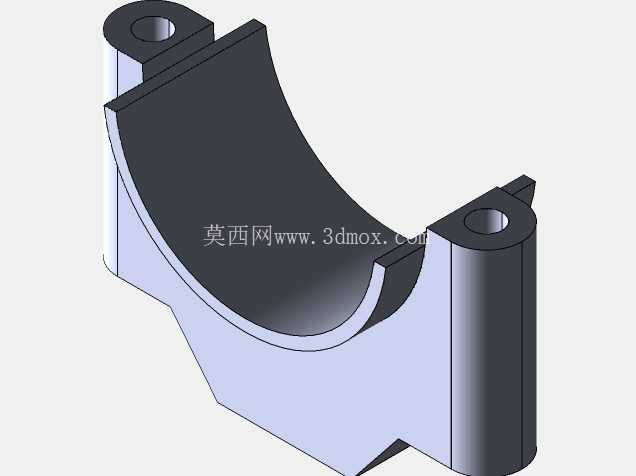

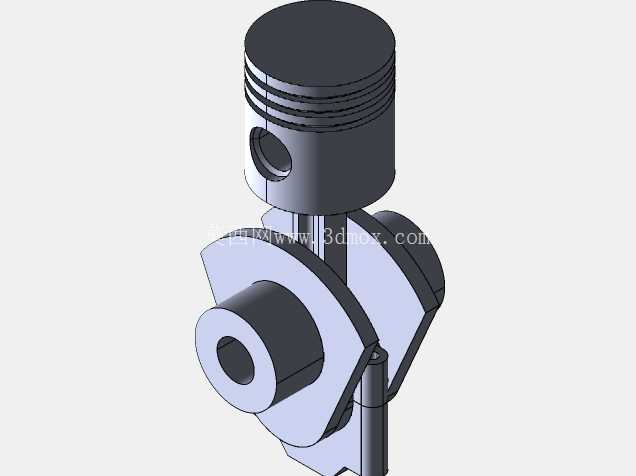

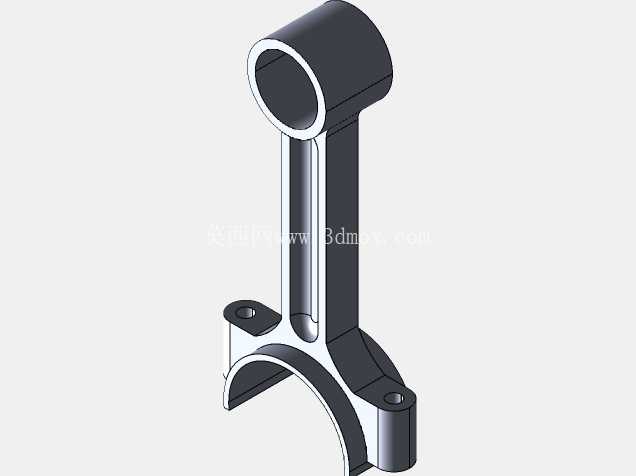

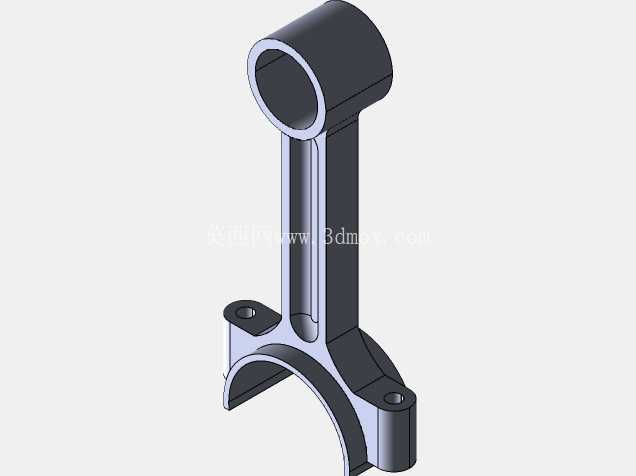

  结构细节上,活塞头部的多道环槽分别对应气环与油环的安装位置,最上方的两道气环负责密封燃烧室的高压燃气,避免燃气下窜到曲轴箱造成功率损失,最下方的油环则负责刮除气缸壁上多余的润滑油,防止机油窜入燃烧室参与燃烧。活塞裙部的型线设计并非正圆柱,而是根据热膨胀量、侧压力分布做了微椭圆锥面修正,冷态装配时裙部与缸壁保留合理配合间隙,热机状态下活塞膨胀后能与缸壁形成均匀贴合,避免出现拉缸或敲缸的故障。连杆部分采用了“工”字型截面设计,在保证足够的抗拉、抗弯强度的前提下,尽可能降低往复运动件的质量,减少曲轴旋转时的惯性负荷,连杆大端采用剖分式结构,通过连杆螺栓与曲柄销紧固,装配时的螺栓预紧力有严格的工艺要求,预紧力不足会导致大端松旷冲击,预紧力过大则可能造成螺栓塑性变形引发断裂故障。

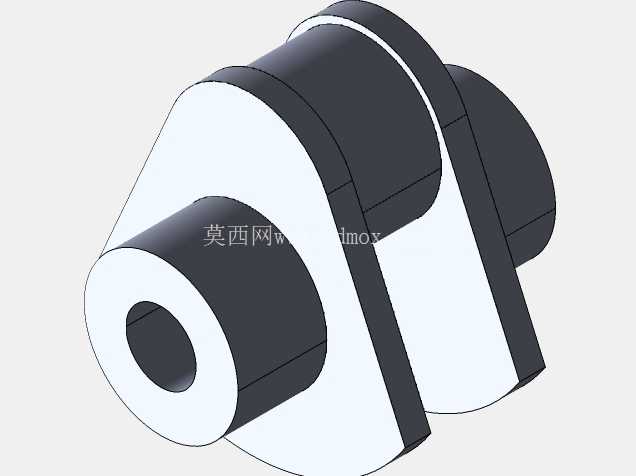

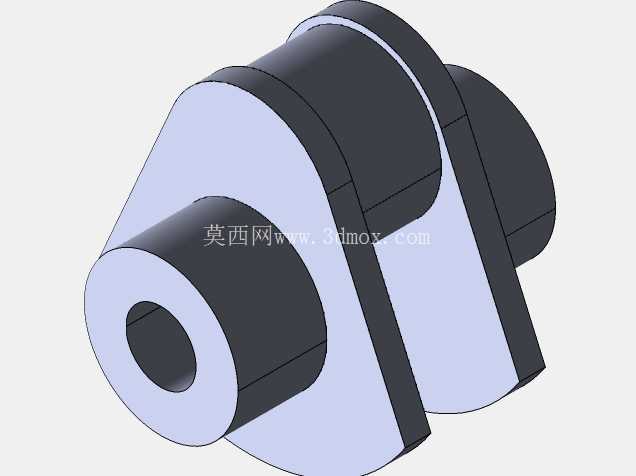

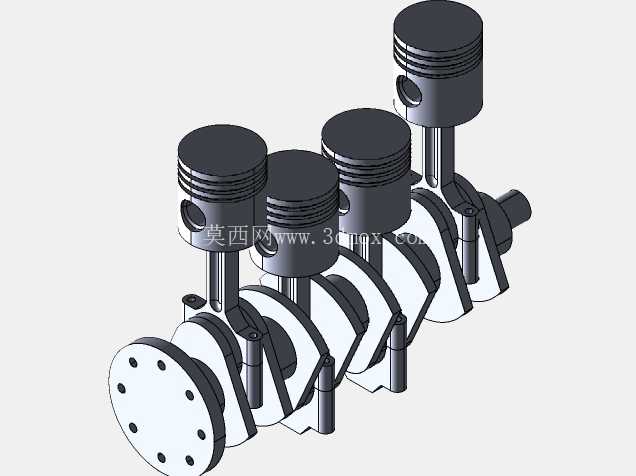

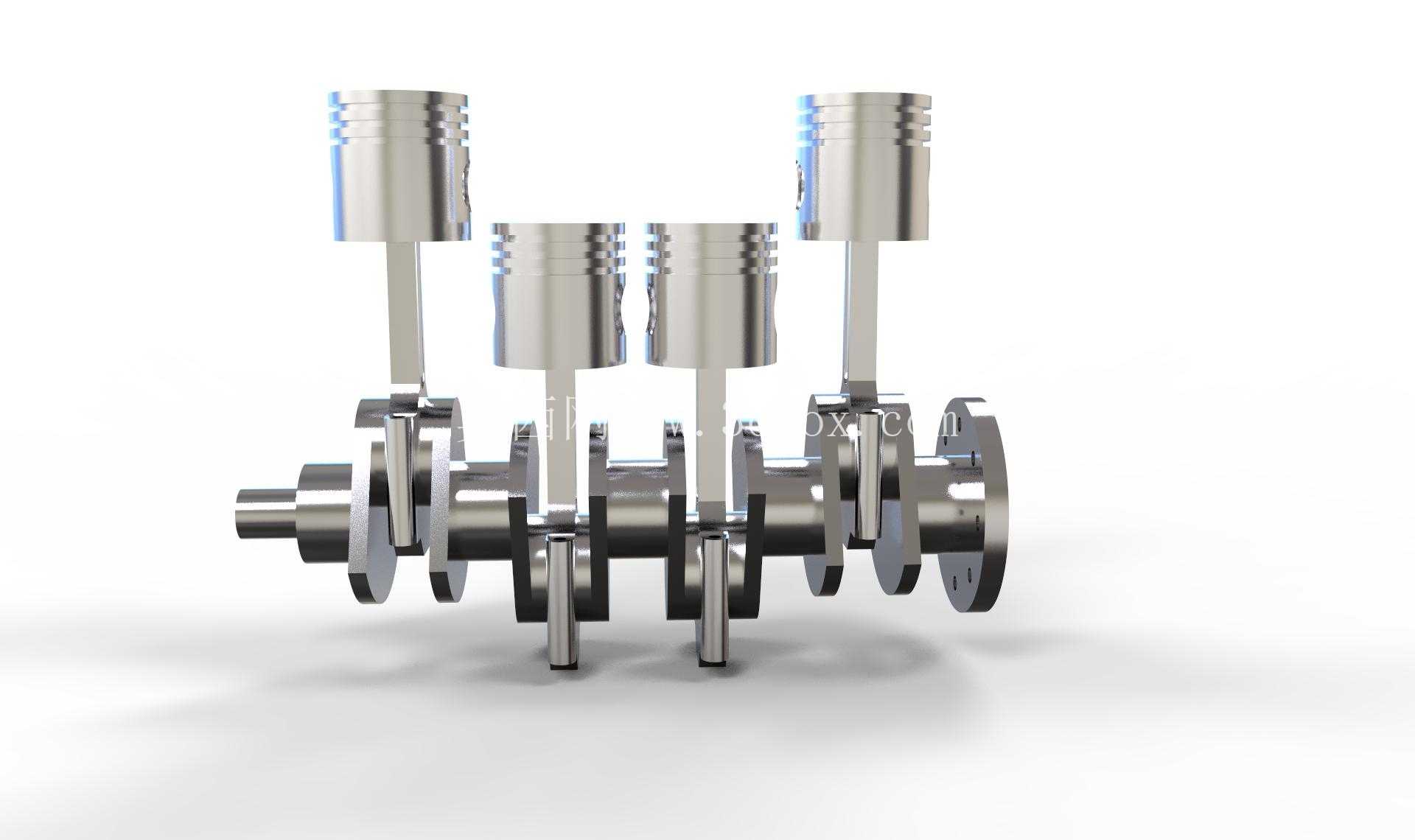

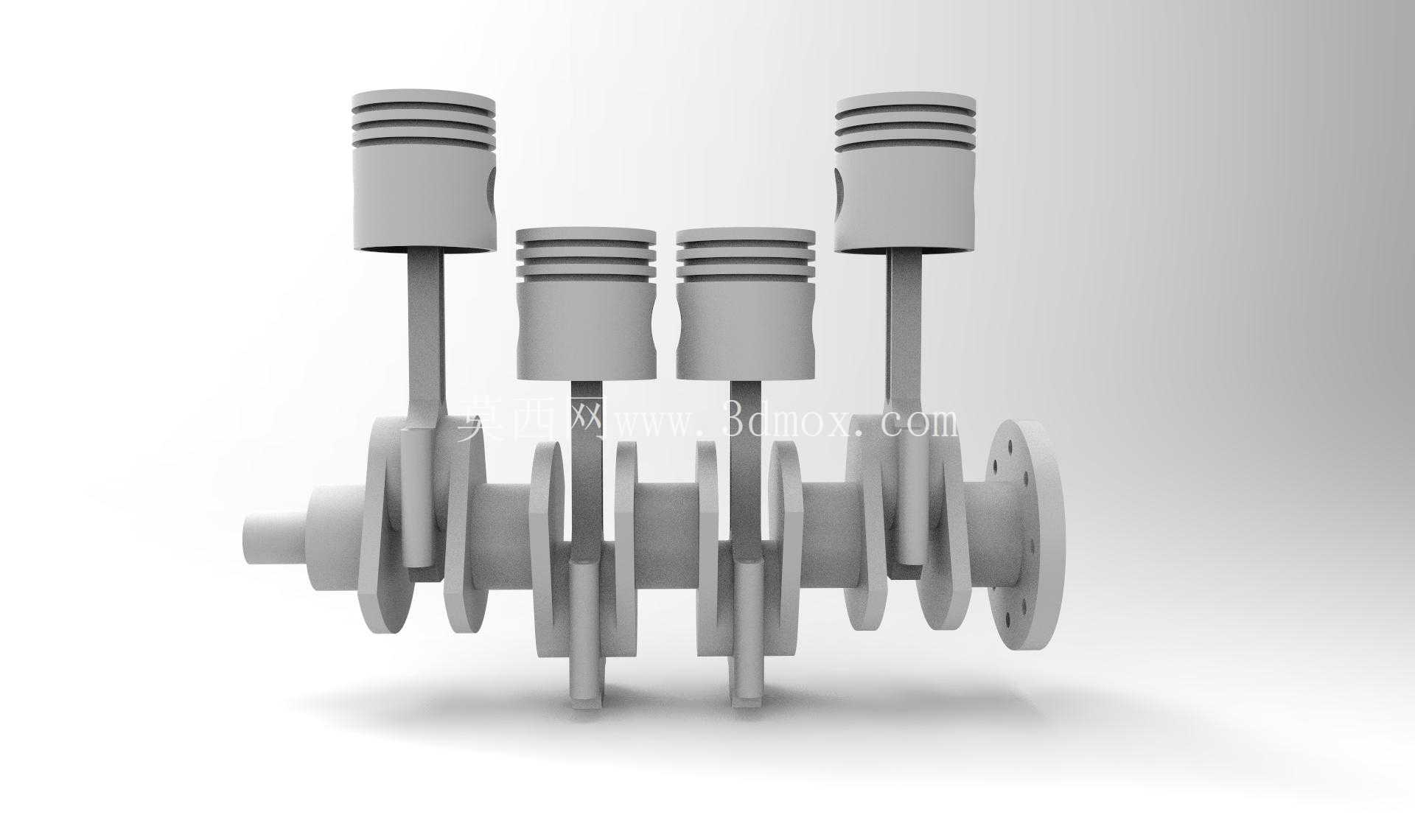

  曲轴部分的设计重点在平衡配重,四个曲柄臂对应的配重块需要根据活塞、连杆的往复质量与旋转质量做精确的动平衡计算,确保曲轴在额定转速区间内旋转时,主轴颈的受力尽可能均匀,降低主轴承的冲击负荷,延长整机的大修周期。安装边界层面,这套组件的轴向定位依靠曲轴前端的止推片实现,限制曲轴运转时的轴向窜动量,窜动量过大会导致连杆活塞偏磨,窜动量过小则可能在热膨胀时出现卡滞。各活塞的安装方向有明确的朝前标记,装配时标记需统一指向发动机前端,避免活塞销偏置方向错误导致的敲缸异响。主轴颈与连杆轴颈的润滑油道采用斜向贯通设计,机油从主油道进入主轴颈后,通过曲轴内部油道输送到连杆轴颈,为连杆大端轴承提供压力润滑,油道的位置设计需要避开曲轴的应力集中区域,防止长期交变载荷下油道位置出现疲劳裂纹。

  在实际的结构验证环节,这套组件的三维数模可以直接用于运动仿真分析,模拟不同转速下活塞的运动轨迹、连杆的摆角范围、曲轴的受力分布,提前排查运动干涉风险,比如活塞在上止点时是否会与气门发生碰撞,连杆在最大摆角位置是否会与缸体下沿发生剐蹭。同时也能通过数模直接提取各部件的质量参数,计算整机的往复惯性力与旋转惯性力,为平衡轴的设计、发动机悬置的刚度匹配提供准确的数据支撑。对于维修拆解场景,这套数模也能作为装配工艺指导,明确各部件的装配顺序、配合间隙要求,避免反向装配导致的部件损坏。
