工业流体输送用100HP泵撬集成结构

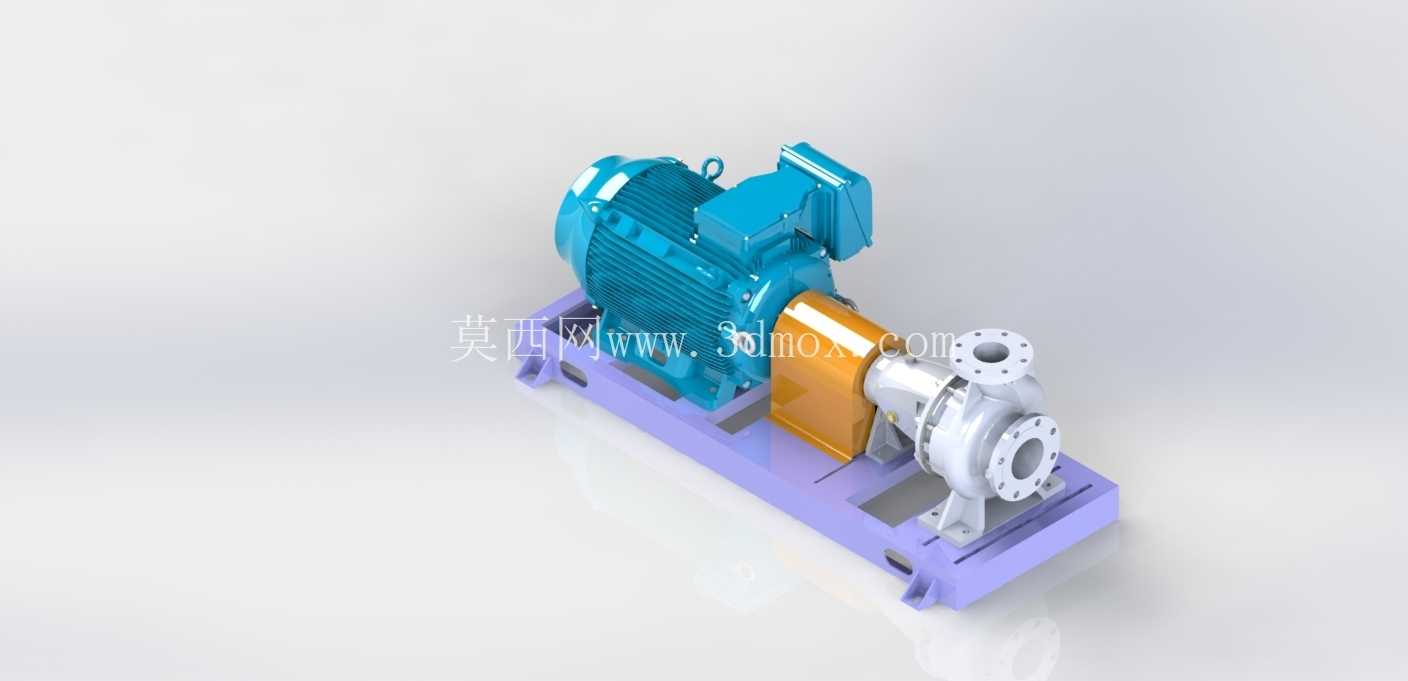

　　在工业流体处理场景里，这套100HP规格的泵撬属于高度集成的独立作业单元，区别于零散采购后现场拼接的泵组，出厂前就完成了核心部件的预装与适配，能大幅缩减现场施工的周期与对接误差。从实际应用场景来看，这类泵撬覆盖的工况跨度极大，市政供水系统里的干线增压、工业园区的循环水输送、化工生产环节的工艺流体转运、油气领域的介质加注、冷却系统的水循环驱动都能见到同规格产品的身影，甚至部分商用建筑的中央空调水系统、消防稳压回路也会选用同功率等级的集成撬装结构，核心原因就是撬装形式的设备不需要在现场单独浇筑复杂的设备基础，只要对接进出口管路与动力线缆就能快速投用，对于改扩建项目、临时作业站点来说适配性极强。

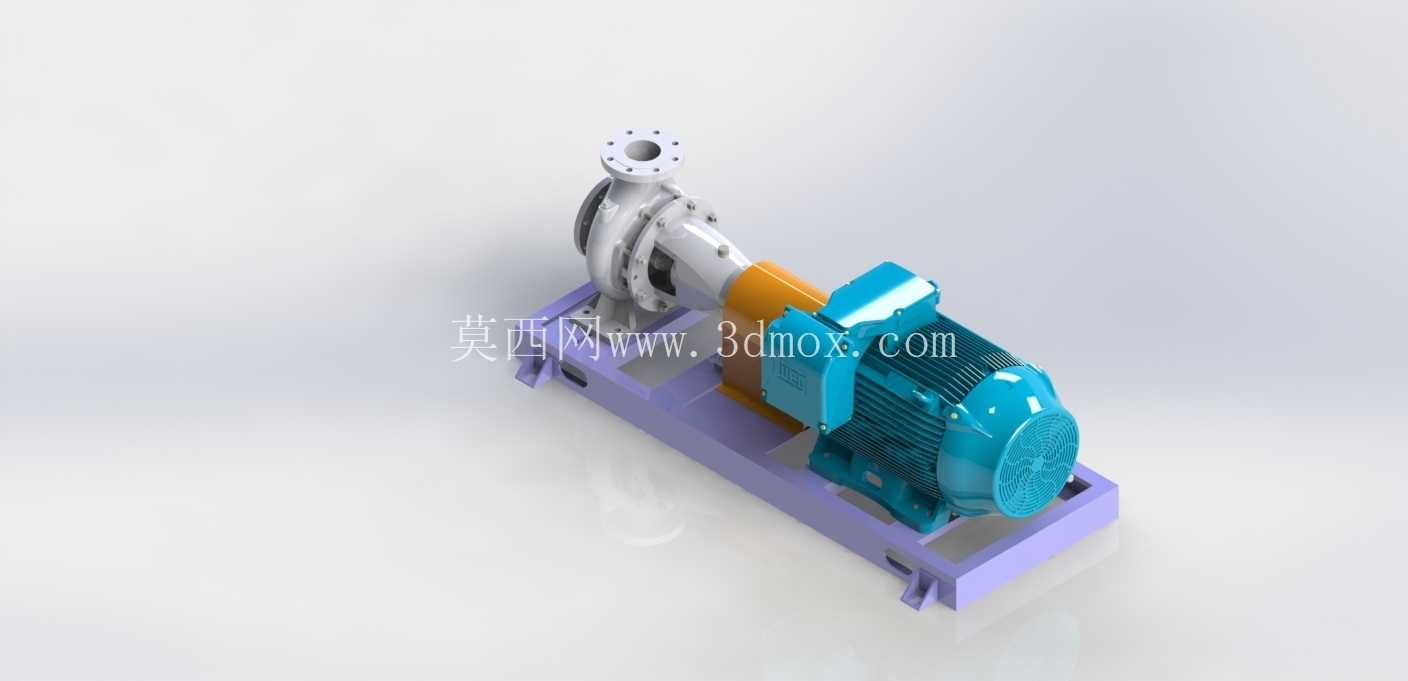

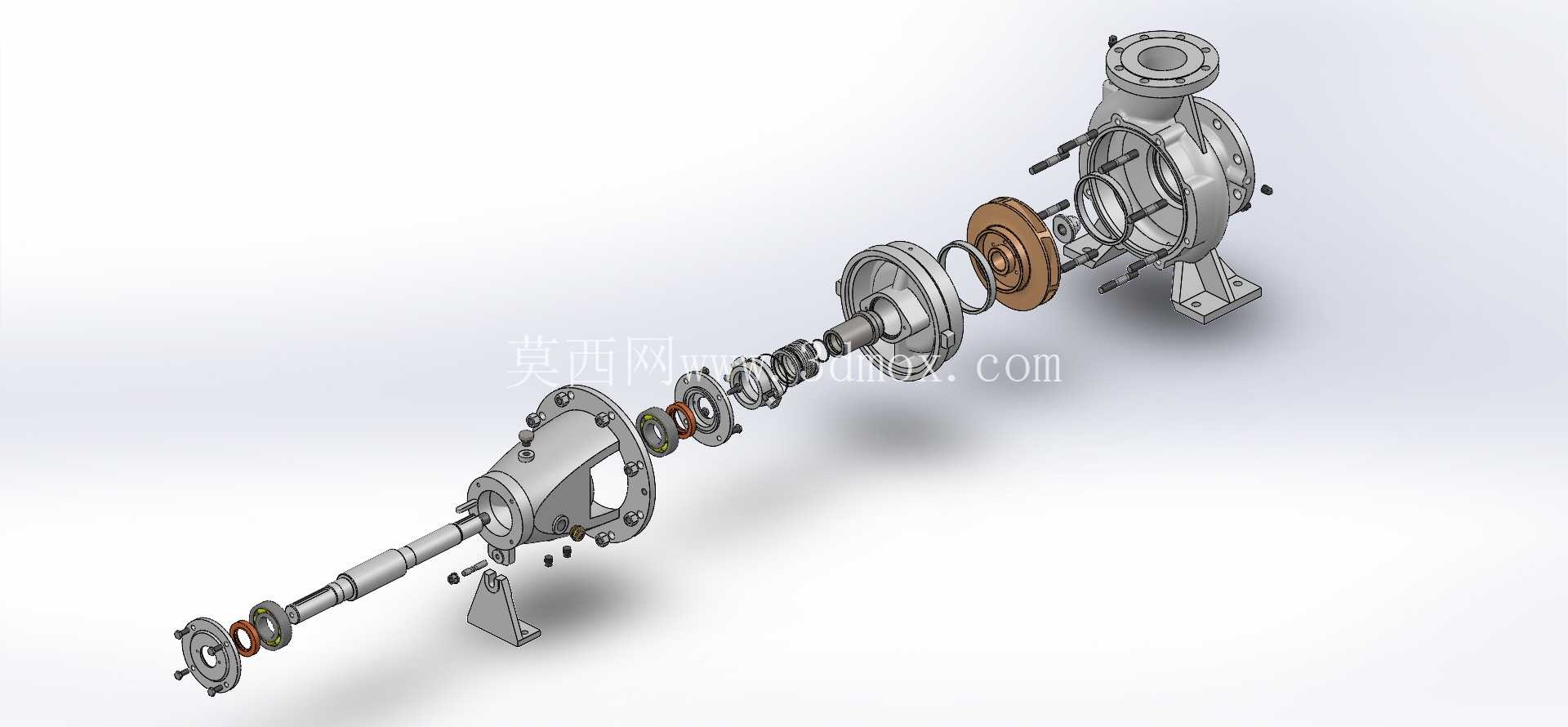

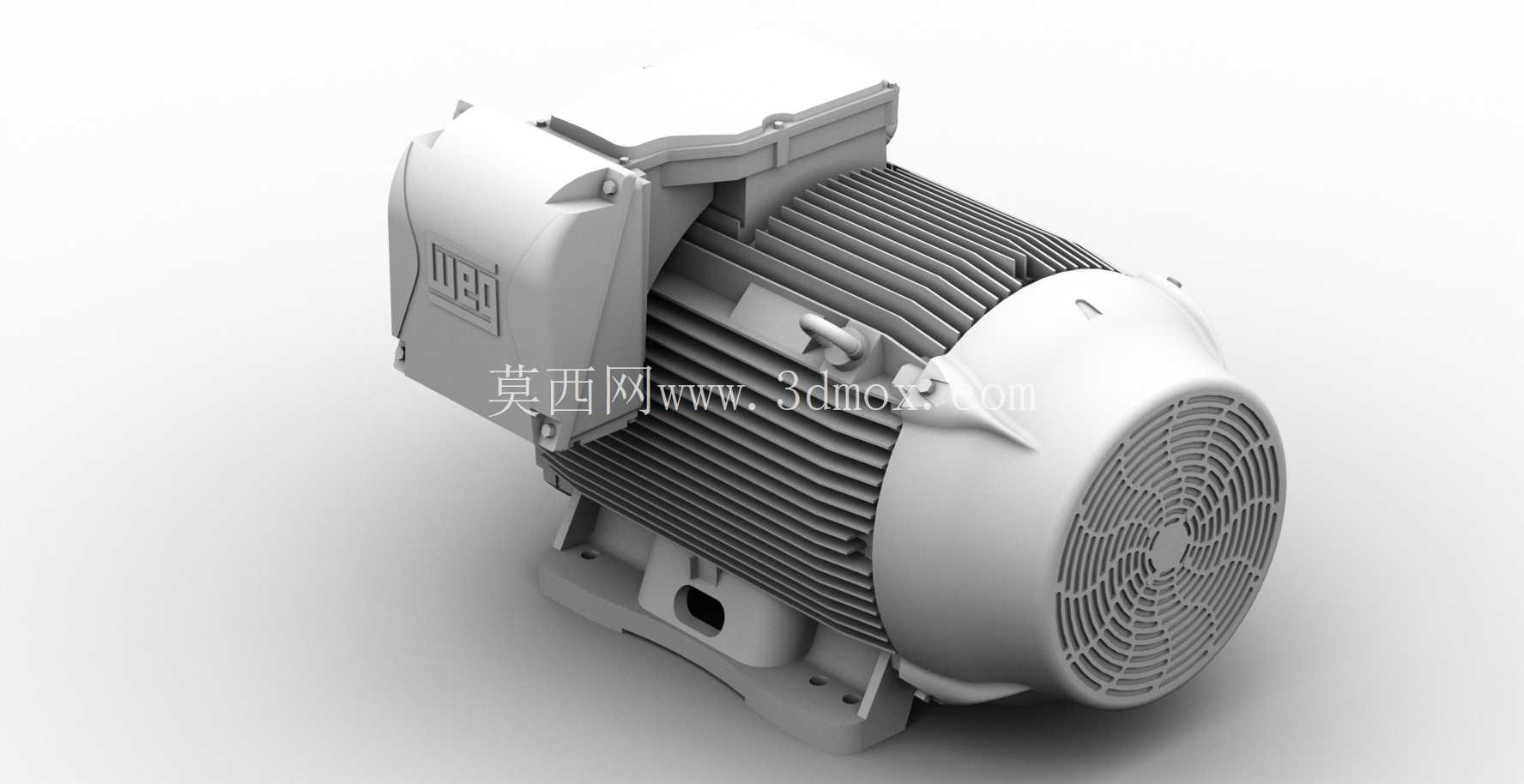

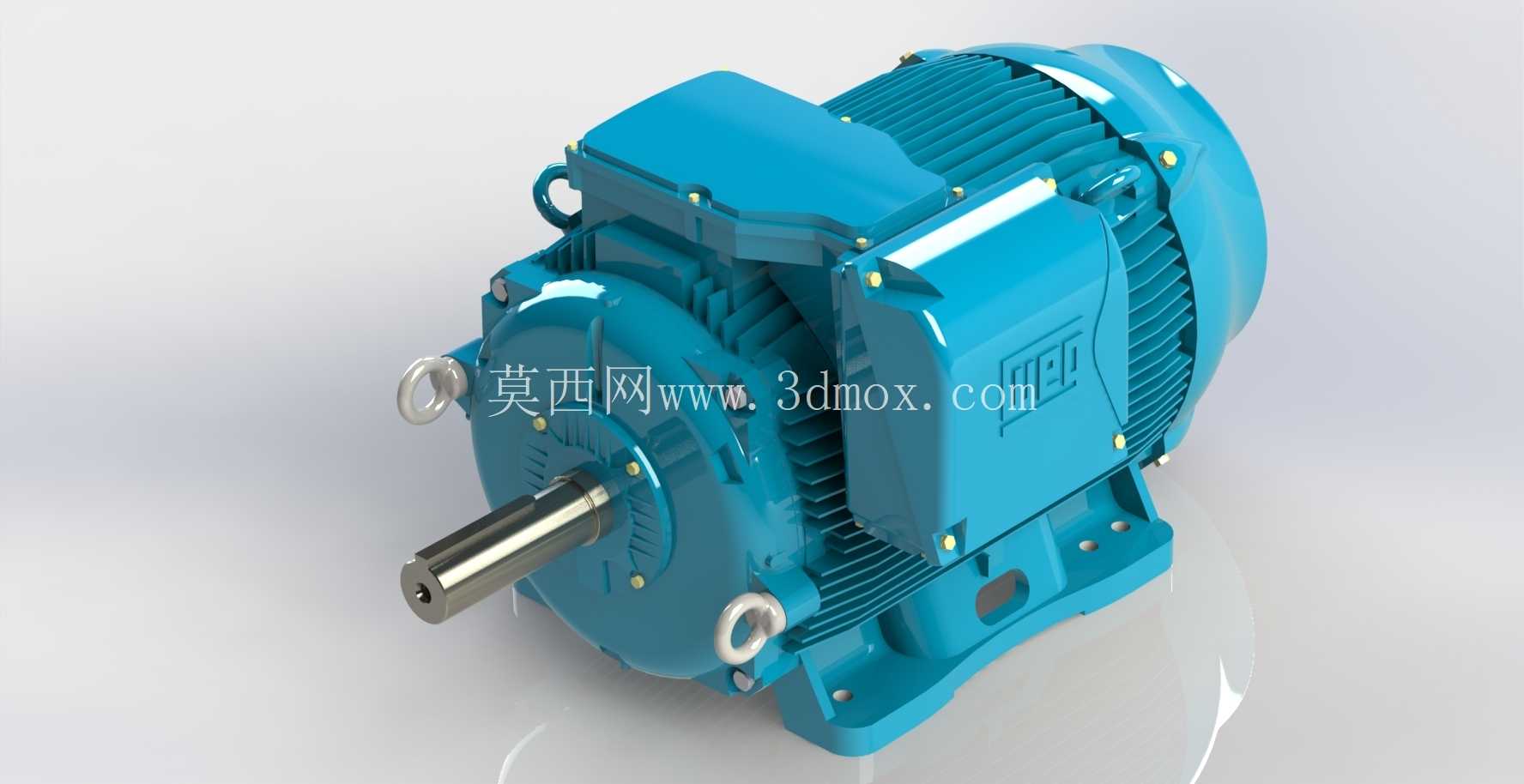

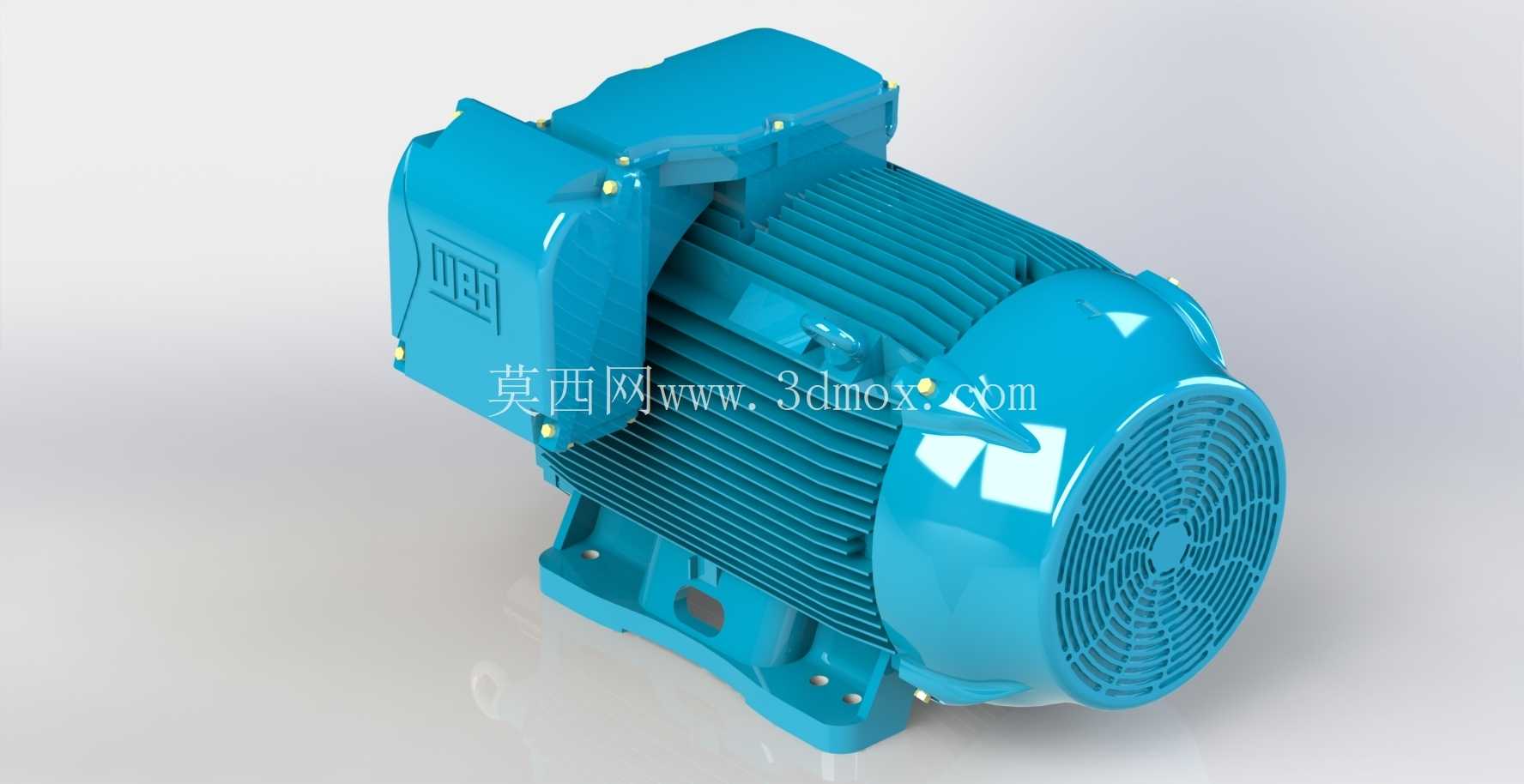

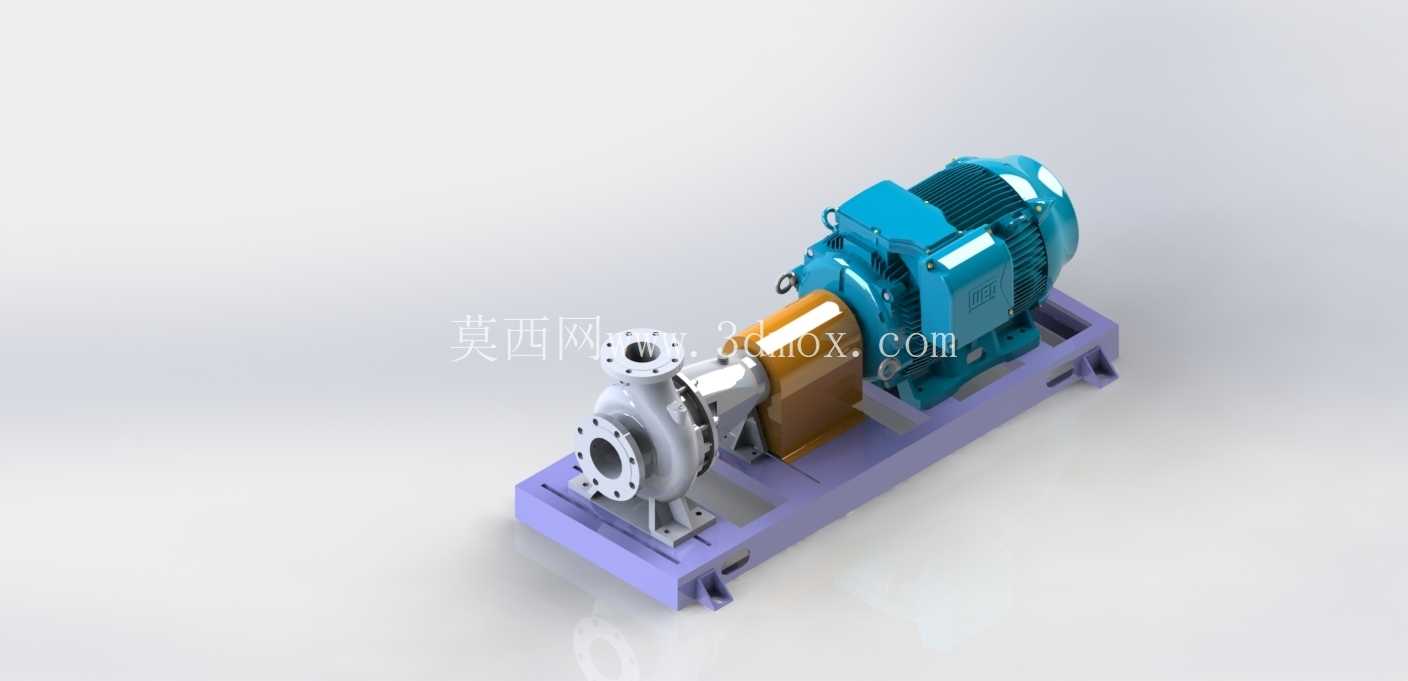

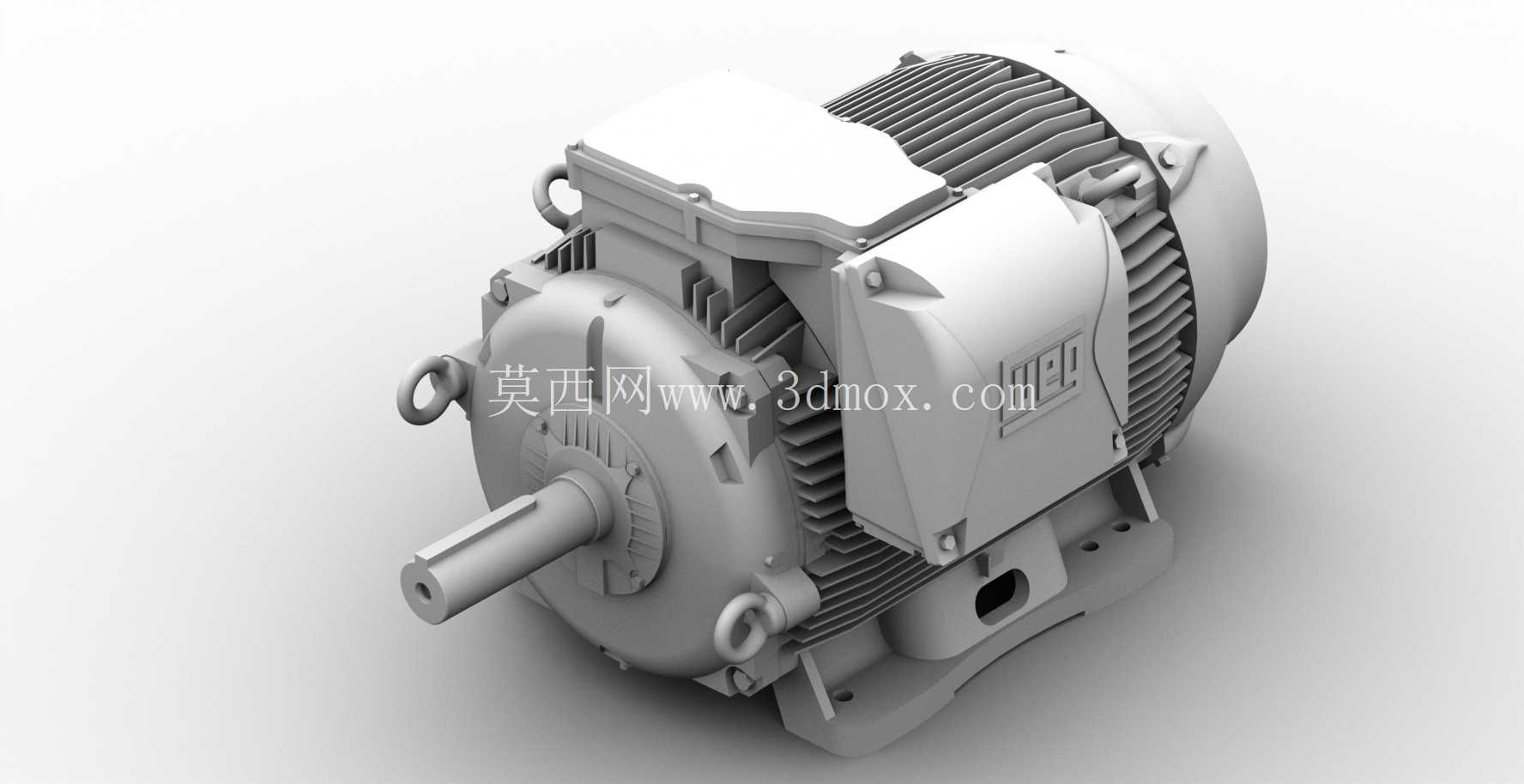

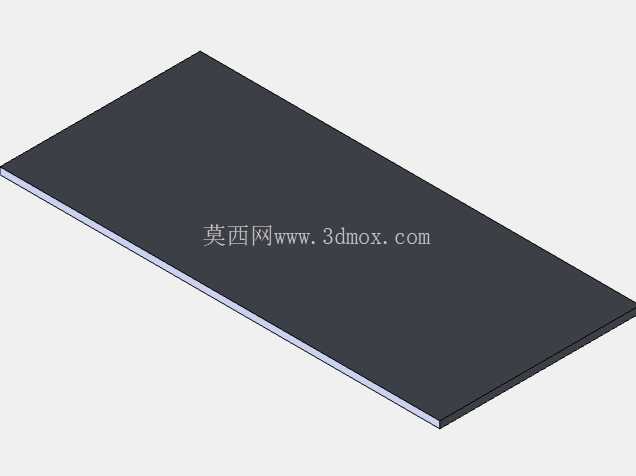

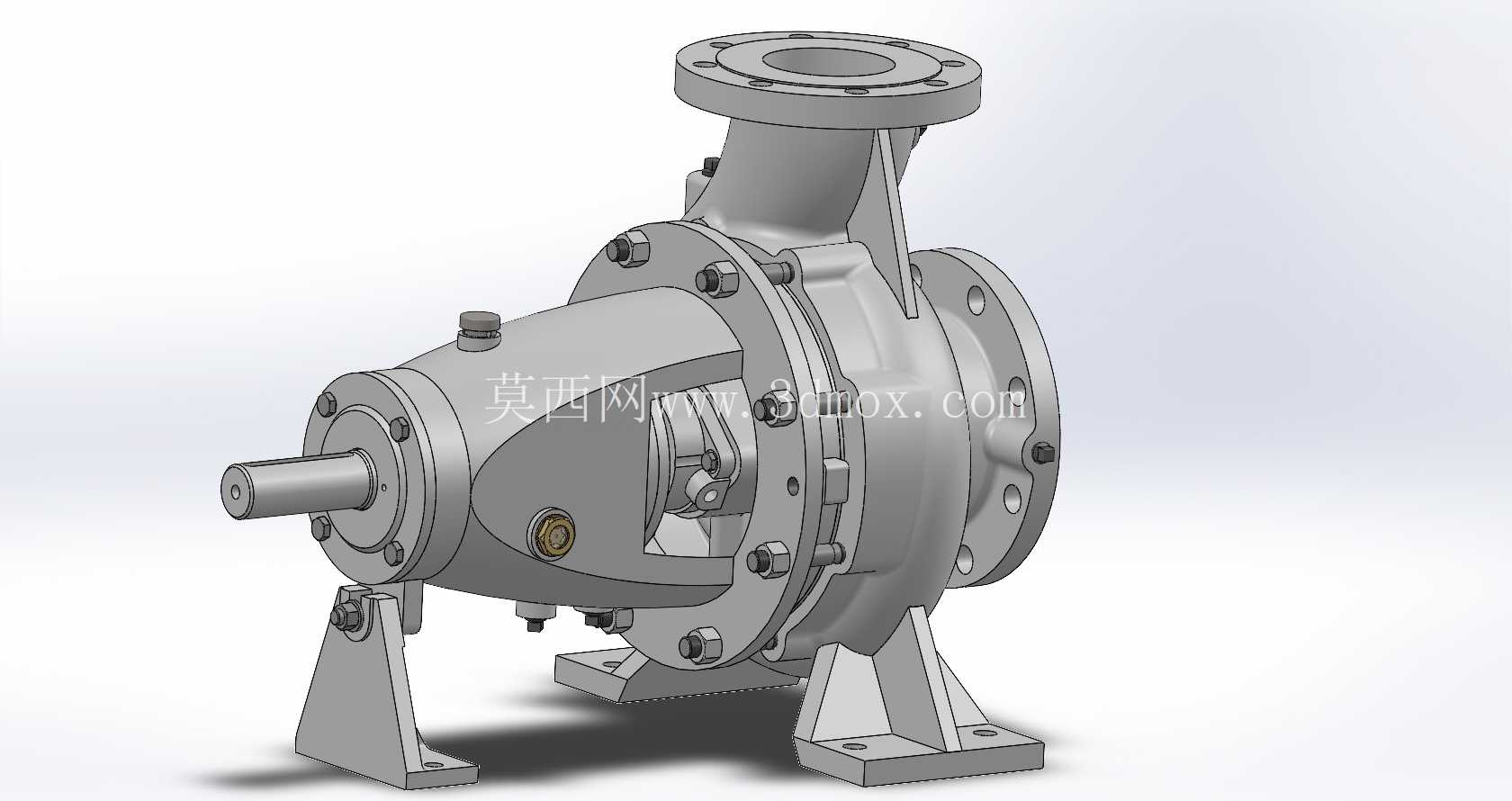

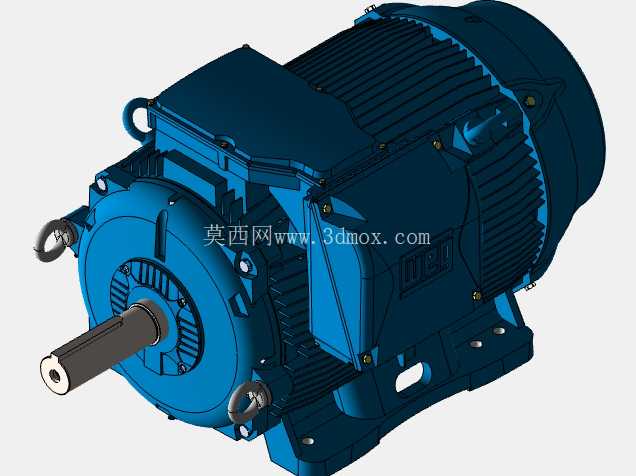

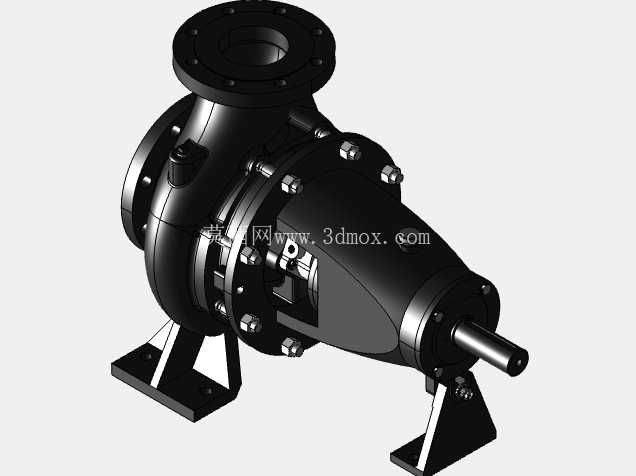

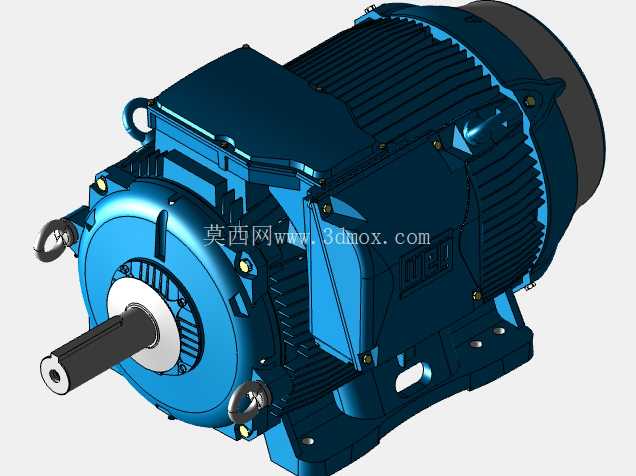

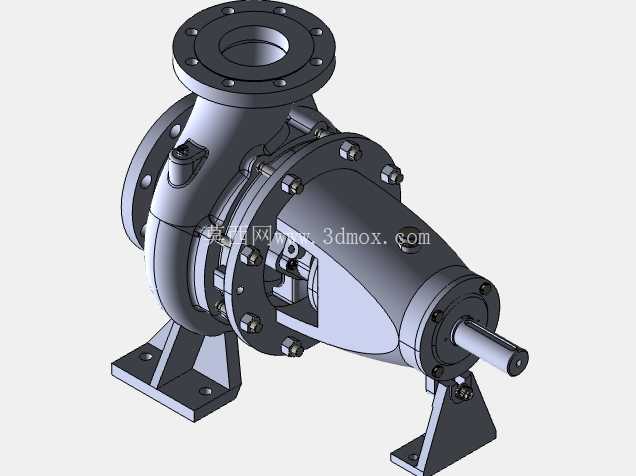

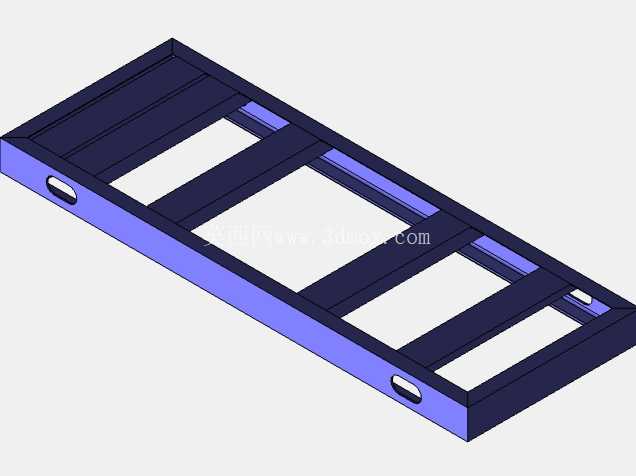

　　从结构设计思路来看，整套撬体的框架采用型钢焊接成型，框架本身兼顾了运输固定、安装定位、部件承载三个核心功能，框架上预留的吊装孔、地脚安装孔都做了应力强化处理，避免吊装转运过程中出现框架变形，连带影响内部部件的同轴度。驱动端采用100HP等级的电机作为动力源，电机与泵体的连接根据工况差异可选联轴器直连或者皮带传动结构，直连结构的传动效率更高，适合长期连续运行的固定工况，皮带传动则能在一定范围内调整转速，适配需要小范围调节流量压力的场景。泵体本身的选型没有做固定限制，离心式结构适合大流量低扬程的清水、循环水输送，正排量结构则适合高粘度介质、需要精准计量输出的化工流体场景，多级泵结构则能满足高扬程的长距离输送、高层供水需求，这种模块化的选型逻辑让同一套撬装框架能适配不同的作业需求，减少了重复设计的工作量。

　　整套撬体的功能集成度很高，除了核心的泵与电机之外，进出口管路上都配置了控制阀门，其中出口端的止回阀能避免停泵瞬间介质倒流造成的水锤冲击，泄压阀则能在管路压力超过阈值时自动泄放，保护泵体与管路密封结构不会被超压损坏。管路上预留的压力表、流量计安装位，能方便运维人员实时掌握设备的运行状态，部分配置版本还会集成变频驱动单元，通过实时调整电机转速来匹配实际的流量压力需求，相比传统的阀门节流调节方式，变频调节能大幅降低长期运行的能耗，尤其是在负载波动较大的工况下节能效果十分显著。针对需要控制逻辑的场景，撬体上还预留了控制装置的安装位置，可以直接集成压力变送器、流量传感器的信号采集模块，实现自动恒压、流量闭环控制，不需要额外在现场搭建控制柜体。

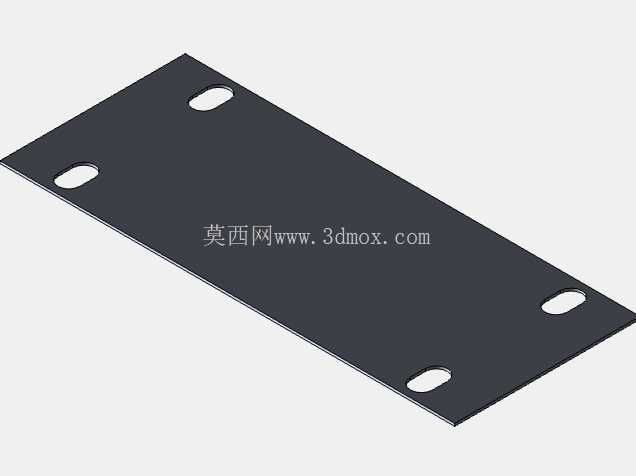

　　从安装边界与尺寸适配的角度来看，整套撬体的所有部件都布置在底部框架的轮廓范围内，不会出现部件外凸超出安装底座的情况，设计阶段就已经校核了运维操作的空间预留：电机接线盒的位置预留了足够的接线操作空间，阀门的操作手轮不会被周边部件遮挡，日常巡检时能直接观察压力表的读数、检查密封点的渗漏情况，不需要额外拆解周边部件。底部框架的地脚孔间距按照通用工业设备的安装标准设计，能适配多数现有泵房的预埋基础尺寸，不需要对现有基础做大规模改造。设备的重心经过校核，整体重心落在框架的中心区域，吊装过程中不会出现侧倾风险，运输时可以直接通过框架上的固定点与运输车辆绑定，不需要额外制作运输固定工装。

　　在实际选型应用中，这类撬装泵组的设计还考虑了不同介质的适配性，输送清水类介质时过流部件采用普通铸铁材质就能满足需求，输送腐蚀性化工介质时可以更换为不锈钢或者衬氟材质的过流部件，输送含固体颗粒的污水类介质时则可以选配带耐磨衬层的泵体结构，不需要改动整体的撬装框架与安装尺寸，就能完成不同工况的适配。相比现场散件组装的泵组，集成式泵撬在出厂前就完成了同轴度校准、管路密封测试、空载试运转等工序，现场安装后出现对中偏差、密封渗漏的概率大幅降低，能有效减少现场调试的时间成本，对于项目工期紧张、现场安装技术能力不足的场景来说，这类集成化的设备是更稳妥的选型方向。
