四叶螺旋桨式流体推进叶轮结构设计

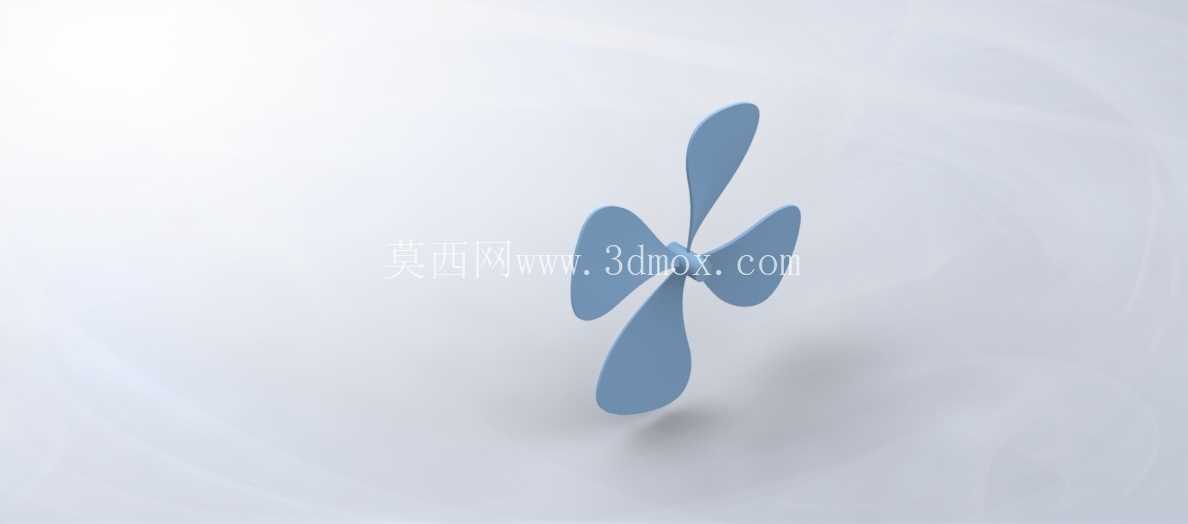

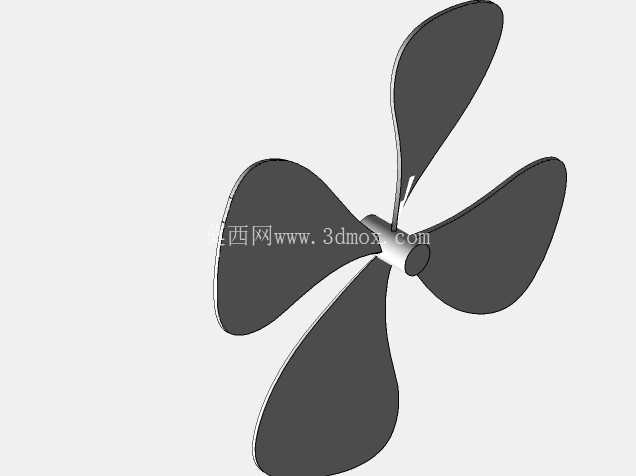

　　在流体动力输送、小型水域航行设备、低流速风道循环系统的结构选型中，这类四叶螺旋桨结构的应用覆盖范围极广，不同于常规三叶桨的动力输出特性，四叶构型的设计核心是在低转速工况下获得更均匀的推力输出，降低桨叶旋转过程中产生的流体脉动，减少运行时的振动传导，适配对运行平稳度有要求的配套场景。从结构设计逻辑来看，该叶轮采用中心轮毂加等距分布四片曲面桨叶的构型，轮毂部分做了等直径圆柱设计，中心预留标准轴孔安装位，可直接与配套动力输出轴配合，轴孔周边可根据实际扭矩需求增设键槽或顶丝固定位，避免大扭矩输出时出现轴与轮毂的相对滑动。

　　桨叶的曲面构型采用变截面翼型设计，从轮毂连接处的厚截面逐步过渡到叶梢的薄截面，这种厚度渐变的设计一方面可以保证桨叶根部的结构强度，承受流体反作用力带来的弯曲载荷，另一方面可以减少叶梢位置的流体扰流，降低旋转过程中的能量损耗。桨叶的扭转角度经过流体仿真迭代，从根部到叶梢保持连续变化的攻角，保证不同半径位置的桨叶截面都能在额定转速下获得最优的攻角区间，避免局部出现流体分离导致的推力损失。在安装边界的考量上，该叶轮的旋转外径可根据配套设备的流道尺寸做等比例缩放，常规适配场景下，轮毂直径控制在旋转外径的1/5到1/4区间，既保证轮毂自身的结构强度，也不会因为轮毂占比过大影响有效过流面积。

　　桨叶与轮毂的连接位置做了大圆角过渡处理，避免应力集中导致的疲劳断裂，尤其是在长期交变载荷运行的场景下，圆角过渡结构可以大幅降低根部的应力峰值，提升部件的使用寿命。实际应用中，这类叶轮可适配小型水面无人艇的推进系统，在低航速工况下提供稳定推力，相比三叶桨，四叶结构在相同转速下的推力脉动幅度可降低30%左右，减少艇体的振动传导，提升搭载传感设备的运行稳定性；也可用于工业冷却塔的风道循环系统，在低转速下实现大风量输送，降低运行噪音；还可适配小型流体搅拌设备，在低粘度流体的搅拌场景中，通过桨叶的曲面构型推动流体形成稳定轴向流，提升搅拌混合效率。

　　设计过程中需要重点控制桨叶的形位公差，每片桨叶的安装角偏差需控制在±0.5度以内，重量偏差控制在整体重量的0.2%以内，避免旋转过程中出现动不平衡量，导致配套轴承的异常磨损。桨叶表面需做光滑过渡处理，无明显凸起或凹陷，减少流体流动过程中的摩擦阻力。针对不同的应用介质，桨叶的材质选型可做对应调整，在清水或空气介质场景下可采用工程塑料注塑成型，降低制造成本；在有腐蚀介质或高负荷场景下，可采用不锈钢或铝合金数控加工成型，保证结构强度。安装时需要保证叶轮端面与动力轴的垂直度，偏差不超过0.1mm，避免旋转时出现端面跳动，影响运行稳定性。同时需要预留足够的安全间隙，叶轮旋转外径与配套流道内壁的间隙控制在旋转外径的1%到2%区间，既避免间隙过大导致的流体回流损失，也防止运行过程中桨叶与流道壁发生剐蹭。
