磁悬浮轨道交通训练验证原型装置

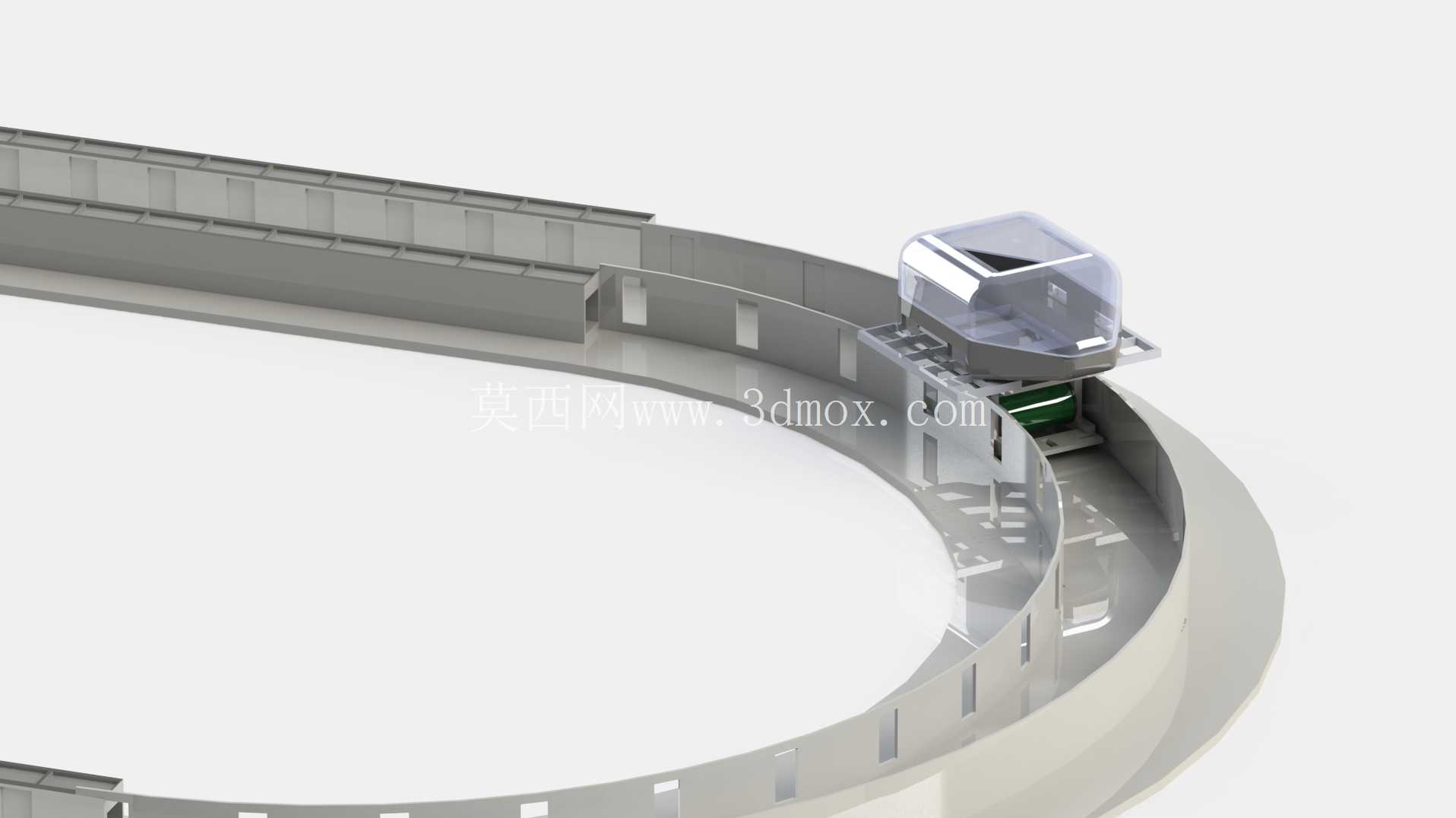

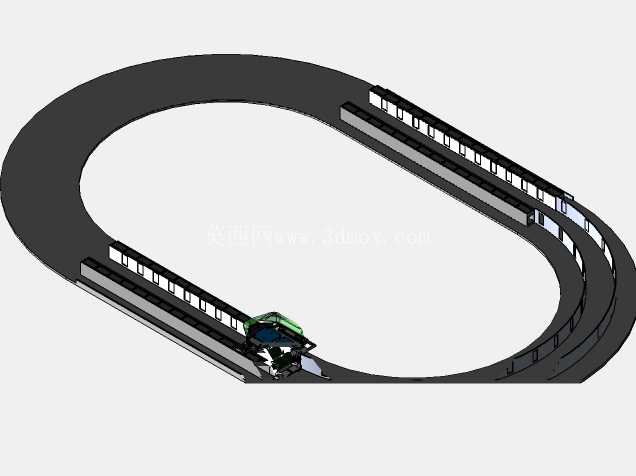

　　这套磁悬浮训练原型装置，核心面向轨道交通领域的磁浮技术原理验证、教学实训场景搭建，也可作为小型磁浮输送系统的前期原理验证载体，区别于商用载客磁浮线路的全尺寸设备，该原型在保留核心磁浮导向、牵引逻辑的基础上做了等比例缩小，更适合实验室环境下的结构拆解、原理演示与功能迭代测试。从结构设计逻辑来看，装置整体采用环形闭合轨道布局，轨道段集成了磁浮支承的基础安装面，侧面预留了导向传感器的安装槽位，轨道梁的截面做了轻量化的镂空处理，在保证结构刚性的前提下降低了整体自重，避免实训场景下搬运、调整时出现结构变形。走行部的悬浮模块与车体做了集成化设计，车体外壳采用透明可视化的舱体结构，能够直观观察内部磁浮间隙调整机构、牵引供电模块的排布，方便实训过程中讲解磁浮列车的悬浮原理、导向控制逻辑，不需要额外拆解外壳就能看到核心部件的工作状态。轨道的曲线段做了平滑的曲率过渡，曲线半径经过反复校核，能够保证原型车在环形轨道运行时，悬浮间隙不会因为曲线离心力出现大幅波动，导向模块的安装面与轨道侧面的平行度公差控制在0.1mm以内，避免运行过程中出现剐蹭、悬浮失稳的问题。

　　从安装边界来看，整套装置的占地尺寸适配常规实验室的操作台摆放，轨道底部预留了标准的T型槽安装位，可以直接固定在铝型材工作台上，不需要额外制作专用安装基座，外接供电接口统一布置在轨道的直线段端部，走线做了隐藏式处理，避免实训操作时线缆干涉车体运行。车体部分的悬浮架采用分体式装配结构，每个悬浮单元都可以单独拆卸调整，方便教学过程中演示单个悬浮模块故障对整体运行状态的影响，也可以根据测试需求更换不同参数的悬浮磁体，验证不同悬浮力下的运行稳定性。轨道的接缝处做了定位销对接结构，拆装重组后能够保证轨道面的平面度误差不超过0.05mm，不会因为反复拆装影响运行精度，适合教学场景下反复拆解、组装，让参训人员直观理解磁浮轨道的装配精度要求。

　　在功能特性上，这套原型完整复现了常导磁浮列车的悬浮、导向、牵引三个核心功能模块，没有做功能上的简化省略，悬浮间隙可以通过调整磁体安装高度进行手动调节，能够模拟不同载重下的悬浮状态变化，导向模块采用侧置式结构，和实际商用磁浮列车的导向逻辑保持一致，牵引段采用直线电机驱动布局，能够实现平稳的起步、匀速运行、减速停靠全流程动作。设计过程中特意弱化了复杂的封闭外壳结构，除了必要的安全防护挡板外，所有核心结构都做了外露处理，方便参训人员观察每个部件的运动状态，理解磁浮技术和传统轮轨交通的核心差异。

　　轨道侧面预留了传感器安装位，可以根据实训需求加装间隙传感器、速度传感器，外接数据采集设备就能实时读取运行过程中的悬浮间隙、运行速度、导向力变化数据，满足原理验证、数据测试的拓展需求。车体的舱体内部预留了拓展安装空间，可以加装小型载重模块，测试不同载重下的悬浮系统响应特性，也可以更换不同的控制板卡，验证不同控制算法对悬浮稳定性的影响。整套装置的结构件大部分采用标准化的铝型材、板材加工而成，易损件都采用通用标准件，后期维护更换不需要定制专用配件，适合长时间高频次的实训教学使用，不会因为个别部件损坏导致整套装置无法运行。在实际应用中，这类原型装置既可以作为职业院校轨道交通相关专业的实训教具，帮助学生建立磁浮技术的直观认知，也可以作为磁浮技术研发团队的前期原理验证平台，在小尺寸模型上完成控制逻辑、结构参数的初步验证后，再推进全尺寸样机的研发，大幅降低前期研发的试错成本。
