立式框架式仓储物流周转托盘结构设计

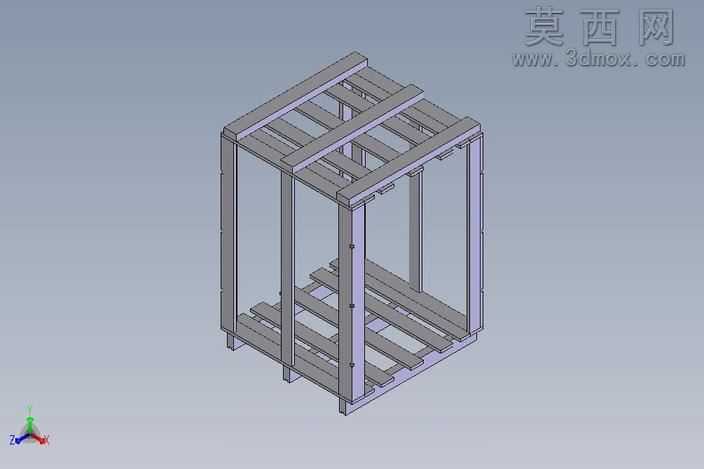

本作品为立式框架结构的仓储周转托盘三维模型，采用SolidWorks软件完成全参数化建模，建模过程严格遵循机械设计规范，对每一处型材构件、连接点位都做了精准的尺寸约束与几何约束，确保模型可直接导出工程图用于生产加工参考。模型整体采用方管型材搭建主体框架，上下承载面均采用平行排布的条板结构，既保证了承载面的支撑强度，又有效降低了托盘整体自重，同时条板间隙可适配叉车货叉、堆垛机插臂的作业需求，适配常规仓储物流的搬运作业场景。建模阶段对框架的连接节点做了精细化处理，还原了螺栓连接的装配关系，清晰呈现了竖向支撑型材与上下层承载条板的连接逻辑，整体结构对称规整，竖向四根主支撑型材延伸至上层承载面以上，形成围挡限位结构，可避免堆垛过程中上层托盘出现滑移错位问题，同时也能对托盘上装载的物料起到侧向限位作用，防止运输周转过程中物料散落。渲染阶段采用哑光金属材质模拟钢制型材的真实质感，对模型边缘做了轻微的倒角处理还原真实加工工艺效果，通过等轴测视角展示模型整体结构，搭配三维坐标系标识明确模型的空间方位，可清晰观察到上下层承载结构、竖向支撑框架、连接节点的完整形态。设计思路围绕仓储周转场景的实际需求展开，区别于常规平面托盘，该带框架的立式托盘可实现多层稳定堆垛，提升仓储空间利用率，同时框架结构可适配特定物料的对位装载需求，条板式承载面兼顾了通风、减重、多方向进叉的优势，整体结构无冗余设计，所有构件均采用标准型材，可降低生产加工的成本与周期，模型装配关系完整，无干涉报错，可用于仓储物流设备的方案展示、结构优化参考以及相关教学演示场景。
