双缸结构船用蒸汽机动力气缸组件

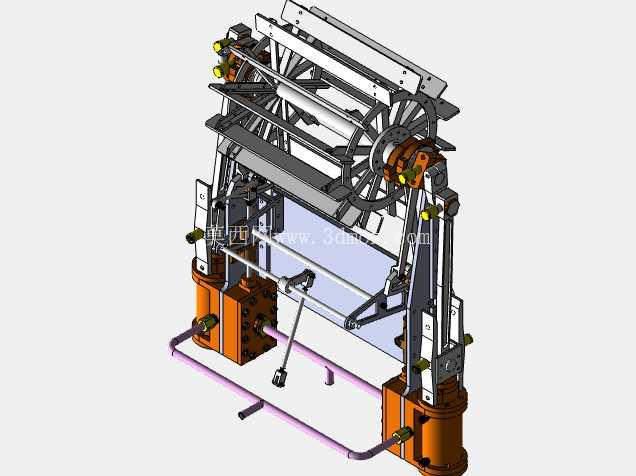

　　这套双缸蒸汽机气缸组件，核心适配场景集中在小型复古船模的尾轮桨动力驱动单元，也可作为机械原理教学的实体演示教具，或是复古动力爱好者做小型动力装置改装的核心动力部件。从实际使用逻辑来看，这套组件的核心作用是将蒸汽的压力势能通过活塞往复运动转化为旋转机械能，为后端的桨轮、传动机构输出稳定扭矩，相比单缸蒸汽机结构，双缸错相位的布置能大幅降低动力输出的脉动率，让运转过程更平顺，避免单缸结构死点位置需要额外外力启动的问题。

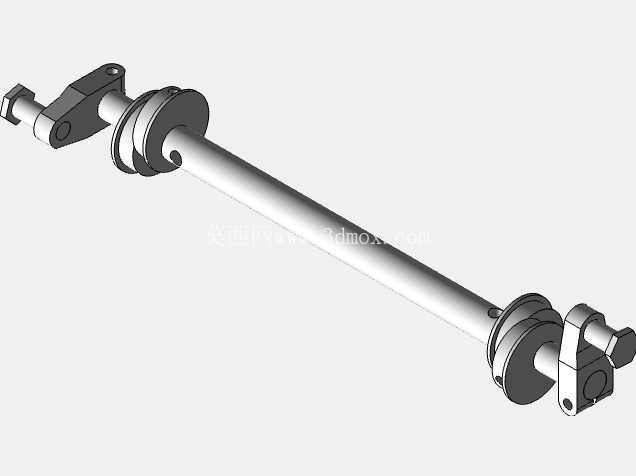

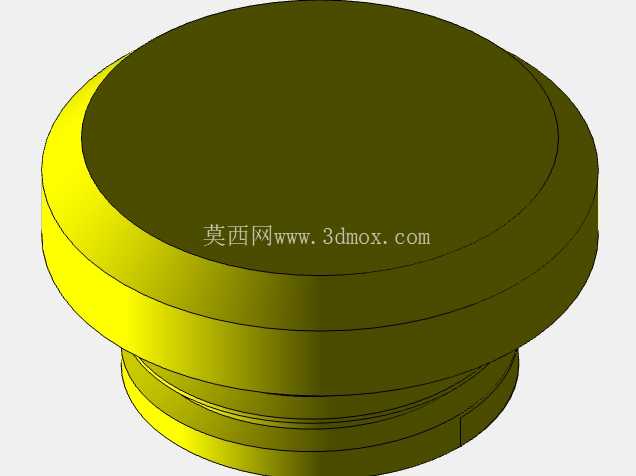

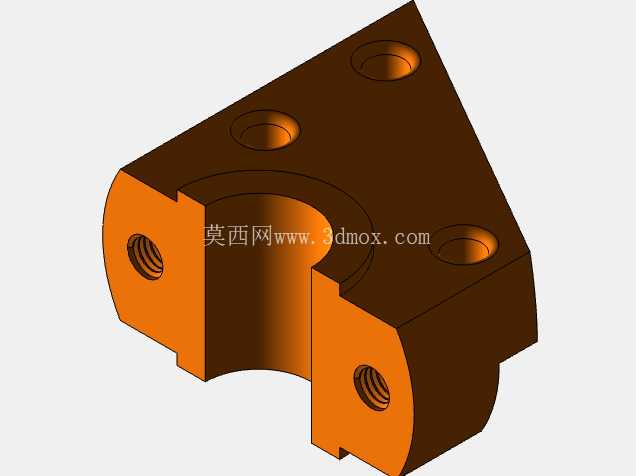

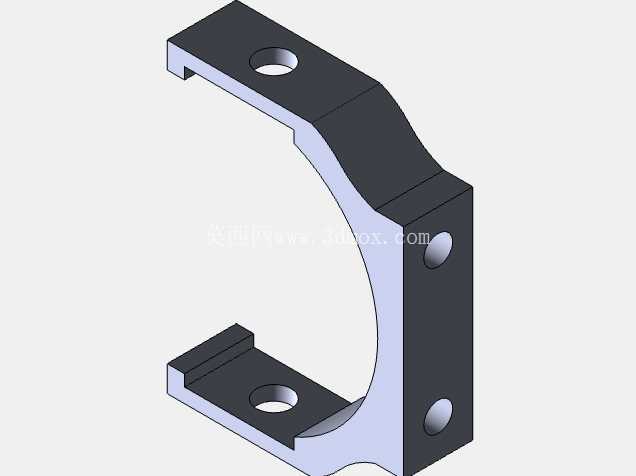

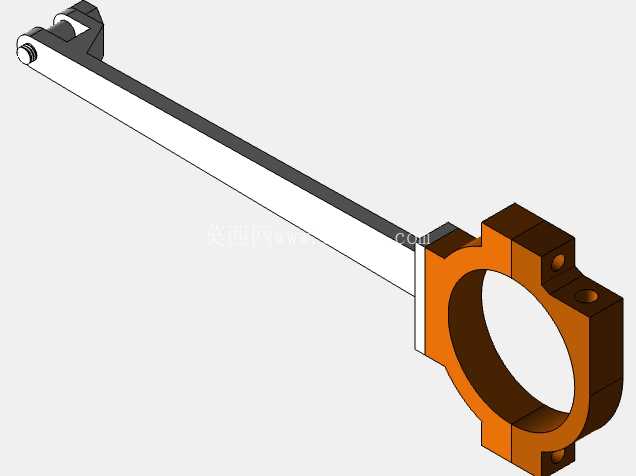

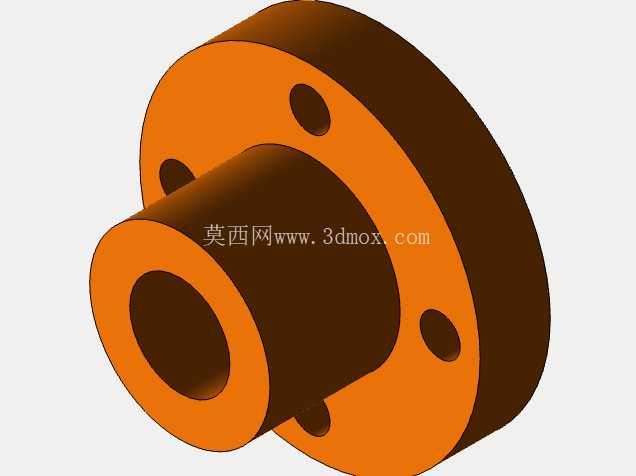

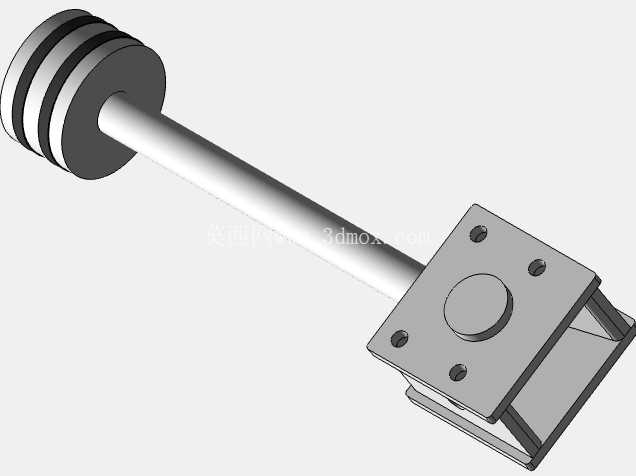

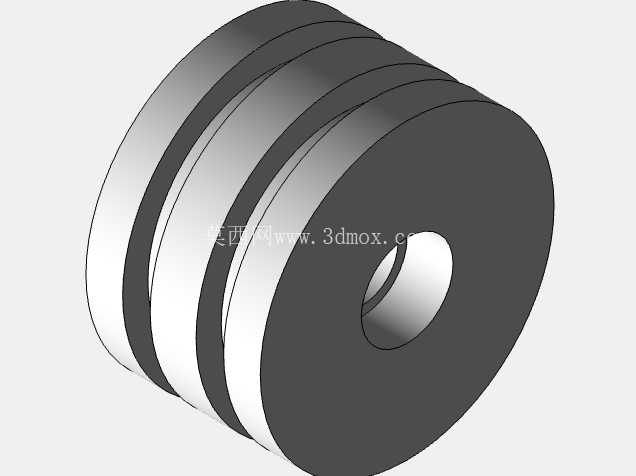

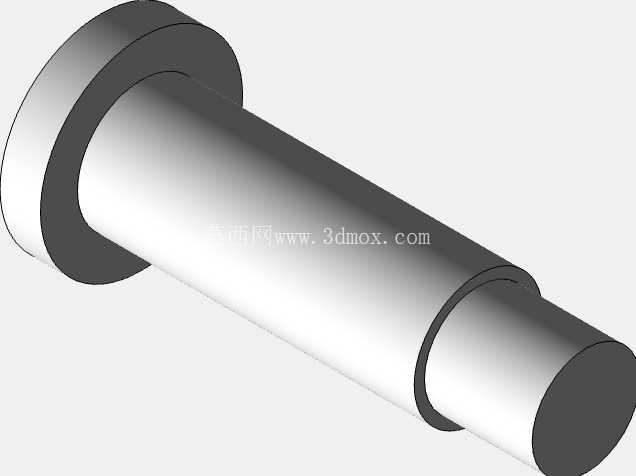

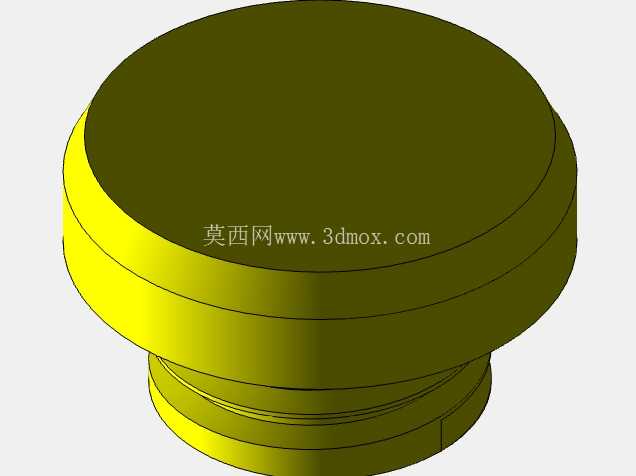

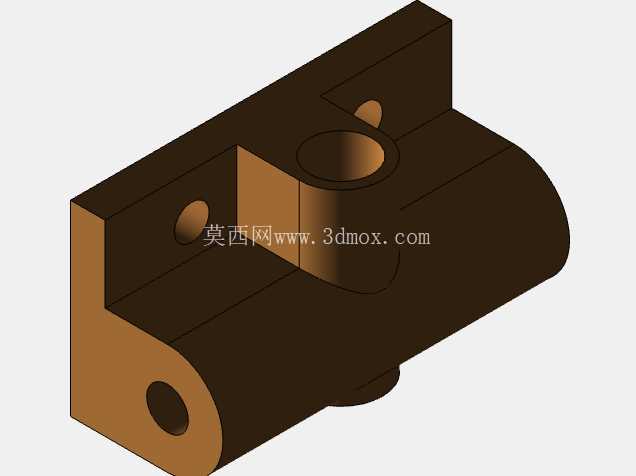

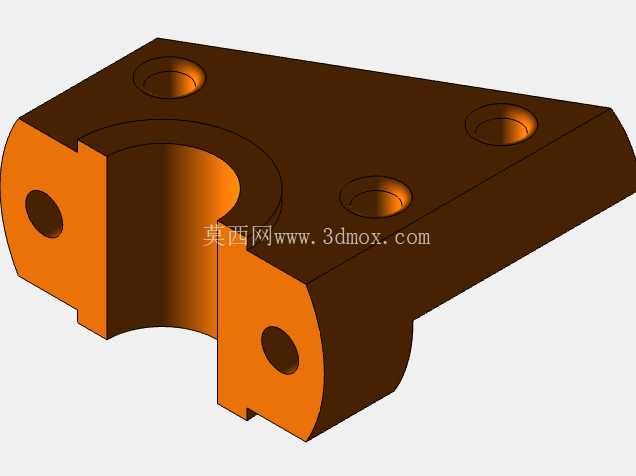

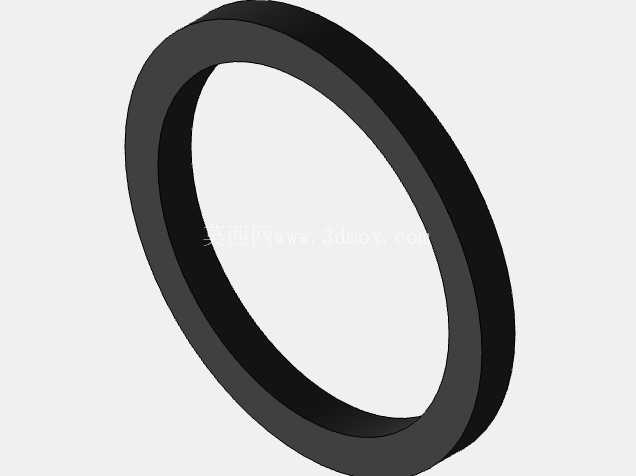

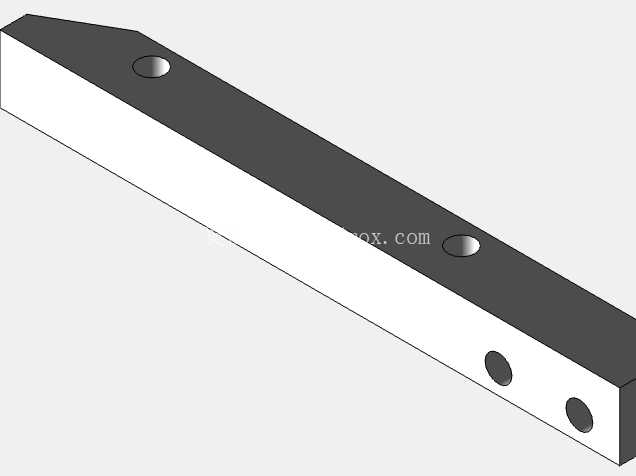

　　从功能特性上拆解，这套组件的活塞部分采用了多道环槽的密封结构设计，三道活塞环的布置能在保证活塞往复运动顺畅的前提下，最大限度降低气缸内蒸汽的泄漏量，提升蒸汽能量的利用效率；活塞杆采用等直径光轴设计，表面做了同轴度公差约束，和端盖处的密封填料函配合时，能减少偏磨导致的密封失效问题；气缸端的安装基座采用方形法兰带三角加强筋的结构，四个安装孔位呈对称布置，安装时可以通过螺栓直接固定在船体的动力舱安装面上，三角加强筋的设计能抵消活塞往复运动带来的交变冲击力，避免基座长期受载出现焊缝开裂或者连接松动的问题。

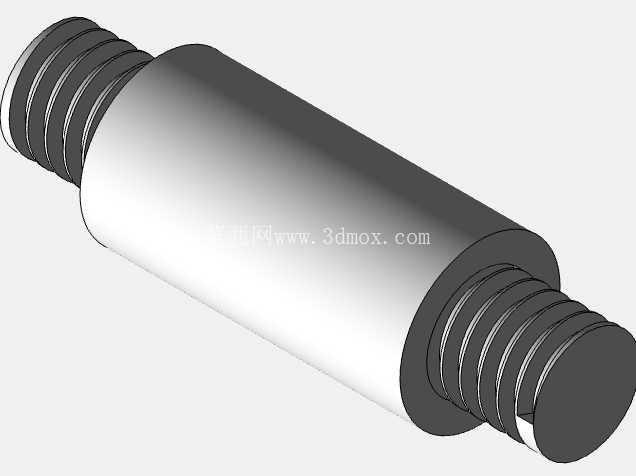

　　设计思路上，这套结构没有刻意追求极致的功率密度，而是优先平衡了加工可行性、运转可靠性和装配便捷性：活塞和活塞杆的连接采用过盈配合加横向定位销的固定方式，不需要复杂的锁紧结构，普通机加工条件就能完成装配；气缸和基座的连接面做了沉孔设计，螺栓头完全沉入沉孔内，不会突出安装面干涉周边的管路、连杆布置；活塞的行程和缸径比例取了1.2:1的经验值，这个比例下蒸汽的做功行程能充分利用，同时不会因为活塞杆过长导致运行时出现挠曲变形，影响密封效果。

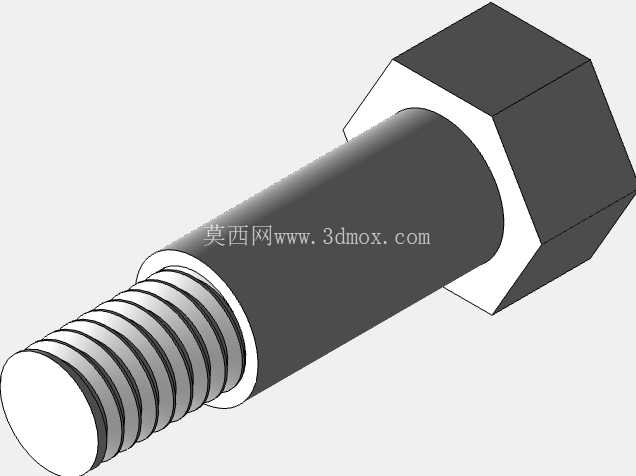

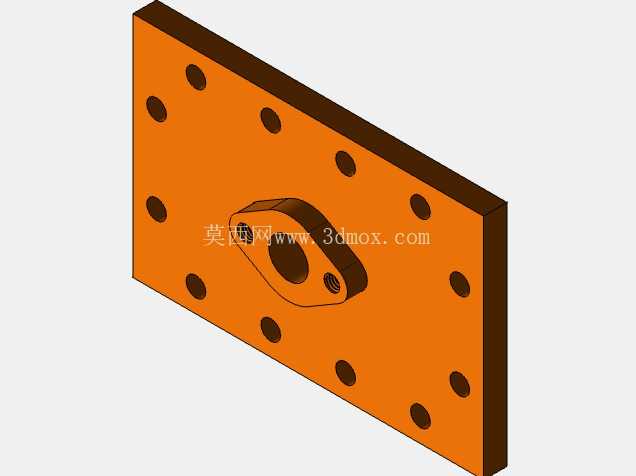

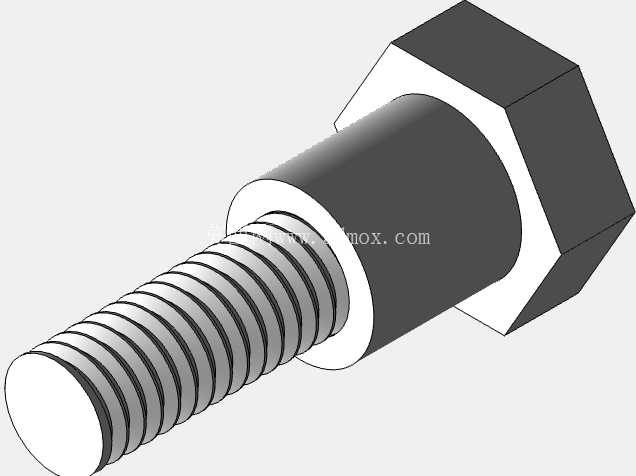

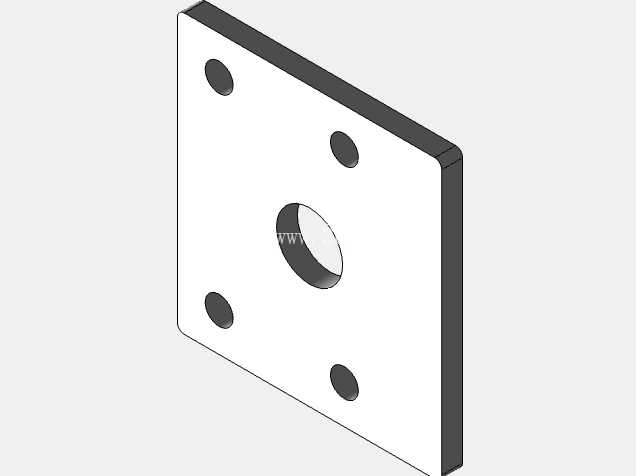

　　关于安装边界和尺寸适配，这套组件的安装法兰边长为80mm，四个安装孔的中心距为60mm，适配M6的固定螺栓；活塞杆伸出端的直径为12mm，伸出最大长度为110mm，安装时需要预留至少120mm的轴向空间，避免活塞运动到上止点时和周边的曲柄连杆机构发生碰撞；整体组件的径向最大尺寸为活塞端的60mm直径，周边布置蒸汽管路时需要预留至少10mm的安装间隙，方便管路接头的拆装操作。

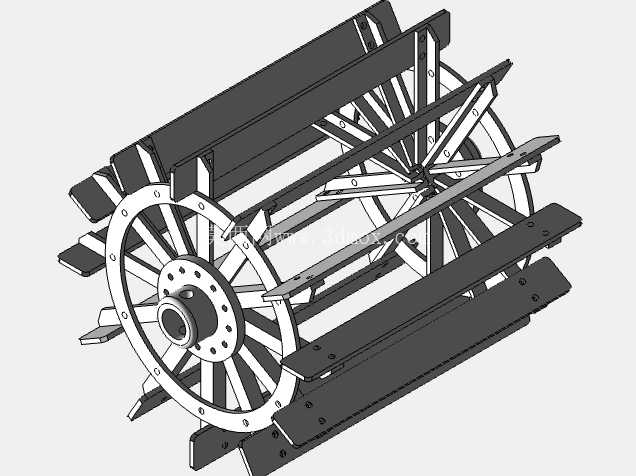

　　在实际教学场景中使用时，这套组件可以直接搭配透明气缸外罩，直观展示活塞往复运动、气门配气的整个工作过程，帮助学习者理解曲柄滑块机构的运动原理、蒸汽机的能量转换逻辑；在船模应用场景中，这套组件的输出扭矩可以匹配直径150mm以内的明轮桨，推动总重量5kg以内的船体在静水中稳定航行，双缸交替做功的特性能让桨轮的转动更连续，不会出现单缸结构常见的间歇性卡顿问题。另外，这套结构的所有配合面都做了公差适配，活塞和气缸内壁的配合间隙取了0.08mm的经验值，既保证运动时不会出现卡滞，也能让活塞环充分贴合缸壁实现密封，不需要额外做精密研磨就能达到不错的密封效果，对于非专业加工条件的爱好者来说，装配门槛更低。
