多规格引线式霓虹灯状态指示灯泡

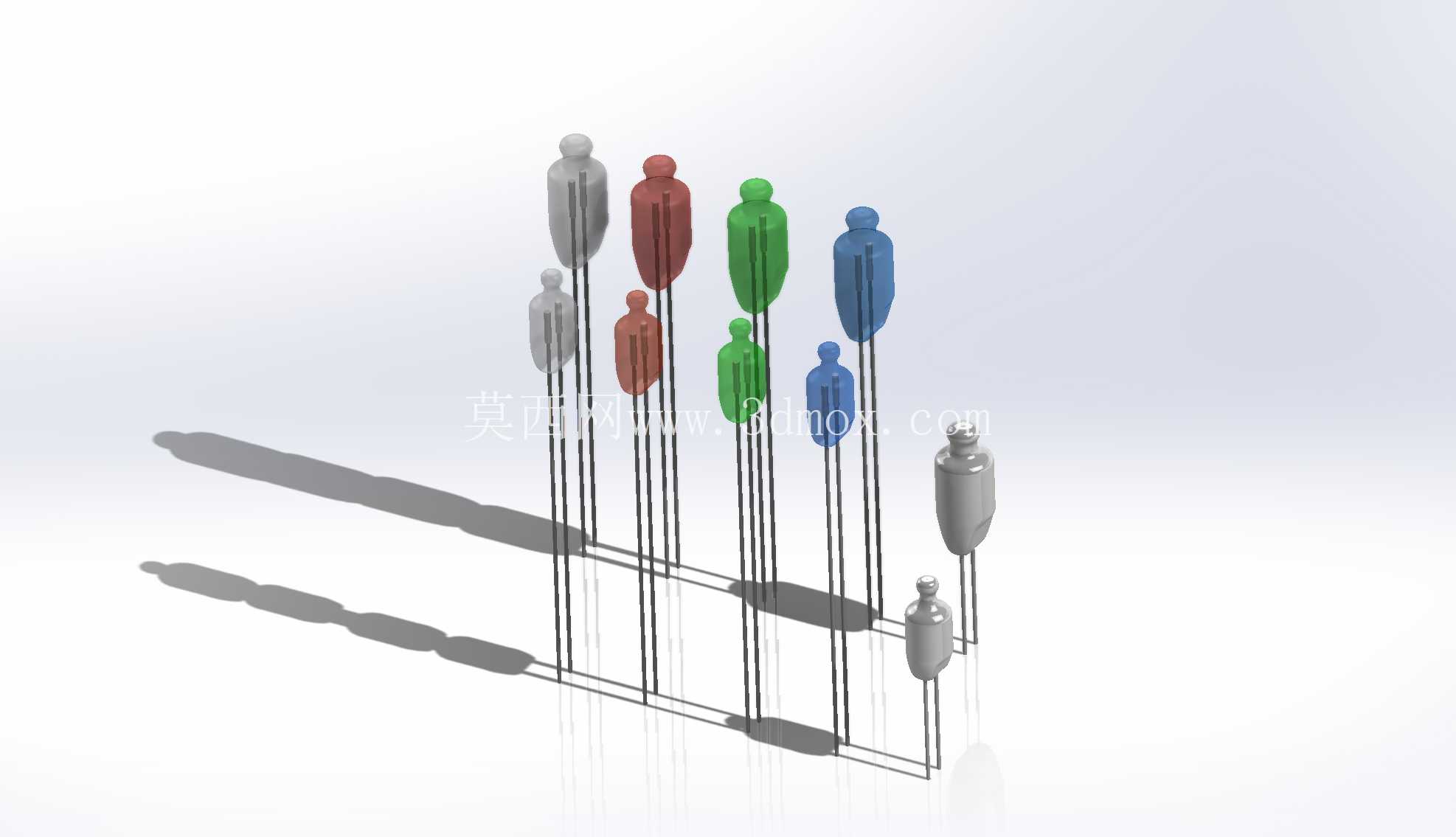

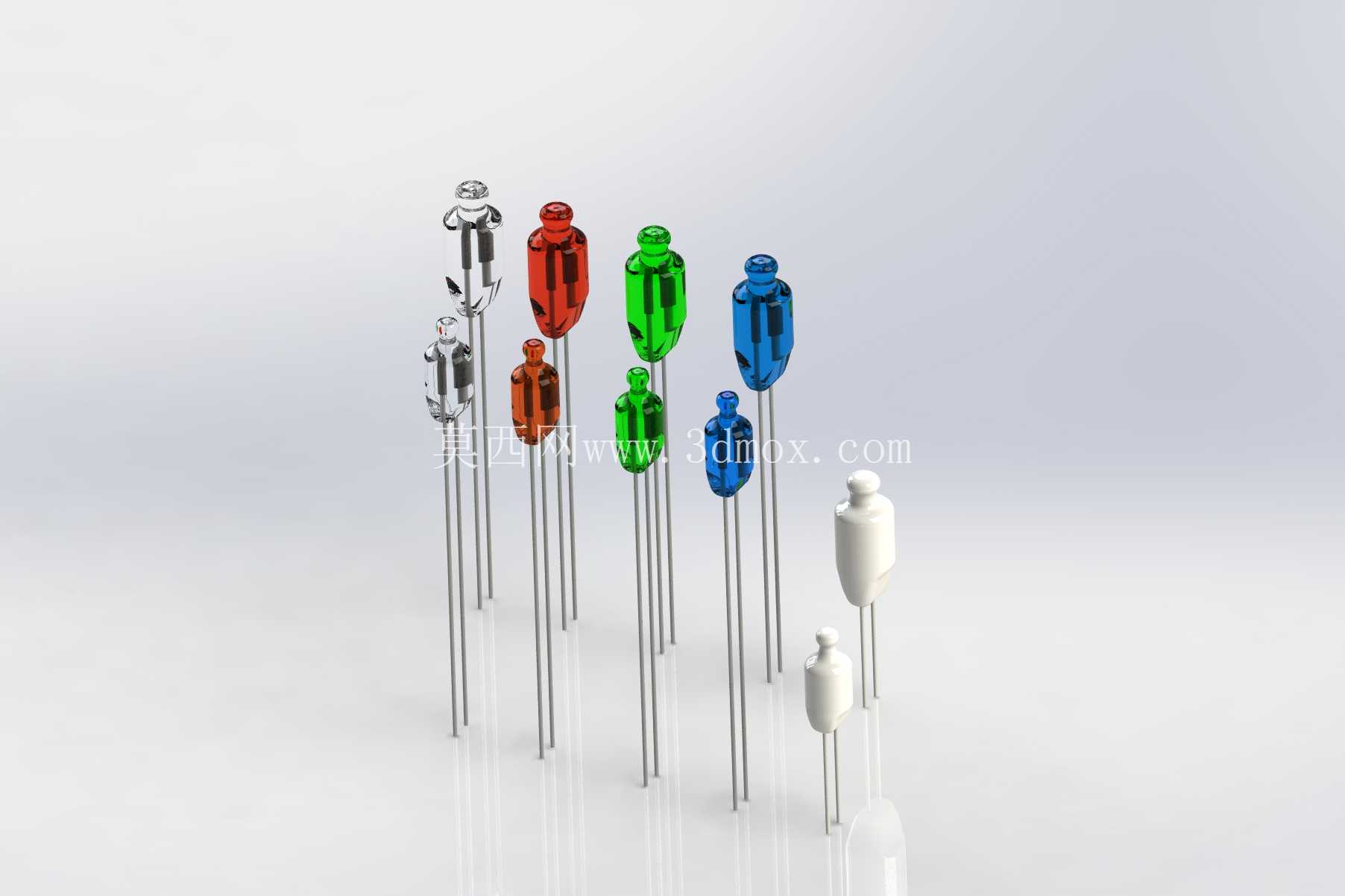

　　这类霓虹指示灯泡常被用在低压配电柜体、小型电源模组、实验测试台架的面板上做通电状态、故障告警、回路导通的可视化提示，相比普通LED指示灯，霓虹泡的起辉电压适配交流220V回路，不需要额外加限流电阻之外的复杂驱动电路，在老旧设备改造、低成本工控面板搭建场景里依旧有稳定的使用需求。本次建模的指示灯泡覆盖4mm×10mm、5mm×12mm两种常用泡壳规格，同时预留了10mm长度的修整段，搭配全尺寸引线结构，完全匹配市面常见面板开孔的安装深度要求，设计时特意把引线的出线位置做了居中对齐处理，避免批量安装时因为引线偏斜导致泡壳歪扭、与面板指示灯帽卡合不到位的问题。

　　从结构设计逻辑来看，泡壳部分做了微锥度的外形处理，靠近引线的一端收窄，既方便和橡胶灯座、塑料灯帽做过盈配合固定，也能在泡壳与安装面板之间留出足够的爬电距离，满足低压电器的绝缘安全要求；引线部分采用等径金属丝建模，保留了实际生产中引线可弯折、可裁剪的特性，工程人员做面板布局布线时，可以根据柜体内部的走线空间直接修剪引线长度，不需要额外计算预留尺寸。实际选型应用时，这类指示灯泡的安装边界需要注意两个核心参数：一是面板开孔直径需要匹配泡壳根部的外径，4mm规格泡壳适配5mm标准指示灯开孔，5mm规格泡壳适配6mm标准开孔，避免开孔过大导致灯泡松脱、开孔过小压裂泡壳；二是引线修整段的10mm长度是从泡壳根部开始计算的，裁剪时不能过度修剪到泡壳封接位置，否则会破坏泡壳的真空密封结构，导致灯泡无法正常起辉。

　　建模过程中对泡壳的壁厚做了等比例还原，不同颜色的泡壳对应不同的荧光粉涂层区域，在做设备装配仿真时，可以直接调用不同颜色的模型对应不同的指示功能，比如红色对应电源通电、绿色对应设备运行、橙色对应故障告警、蓝色对应信号触发，不需要额外调整材质参数就能快速完成面板的状态指示布局。另外，模型的引线部分做了柔性装配的适配处理，导入装配体后可以根据实际走线方向调整引线的弯折角度，模拟真实布线时的引线形态，避免做干涉检查时出现引线与柜内其他元器件、走线槽的硬干涉误报。

　　在小型变压器、线性电源模组的面板设计场景里，这类霓虹指示灯不需要额外的降压电路，直接并联在交流输入回路两端就能工作，相比带驱动板的LED指示灯，整体BOM成本更低，抗浪涌电压的能力更强，在电网波动较大的工业现场使用时，寿命表现反而更稳定。设计时还考虑了批量安装的一致性问题，所有规格的泡壳安装基准面都统一设置在泡壳根部的台阶位置，工程人员做面板排布时，只需要对齐基准面就能保证所有指示灯的凸出面板高度一致，不会出现高低错落的装配误差。泡壳顶部做了圆弧过渡处理，既可以扩大光线的散射角度，让操作人员在不同角度都能清晰看到指示状态，也能避免尖锐棱角在安装、维护时划伤操作人员。引线的直径按照实际产品的0.6mm线径建模，匹配常规的接线端子、焊盘孔位尺寸，做PCB板载安装设计时，可以直接将引线插入PCB对应的安装孔进行焊接，不需要额外调整孔位尺寸。
